2018.5 OPEL MOVANO_B Používateľská príručka (in Slovak)

Prístroje a ovládacie prvky95Výstražné kontrolky,
meriace prístroje a
ukazatele
Prístrojový panel V niektorých verziách sa pri zapnutí
zapaľovania otočia ukazovatele
prístrojov krátko do koncovej polohy.
Rýchlomer
Ukazuje rýchlosť vozidla.
Obmedzovač rýchlosti
Maximálnu rýchlosť je možné
obmedziť obmedzovačom rýchlosti.
Na palubnej doske je umiestnená
varovná nálepka, slúžiaca ako
vizuálna signalizácia prítomnosti
obmedzovača rýchlosti.
Ak vozidlo nakrátko prekročí
nastavený limit, na 10 sekúnd zaznie
výstražný zvukový signál.
Poznámky
Za istých podmienok (napr. na
strmom svahu) rýchlosť vozidla
môže prekročiť nastavenú hranicu.
Obmedzovač rýchlosti 3 171.
Tempomat 3 169.Počítadlo kilometrov
Zobrazuje zaznamenanú vzdialenosť
v km.
Denné počítadlo kilometrov
Denné počítadlo kilometrov
zobrazuje vzdialenosť najazdenú od
posledného vynulovania.
Denné počítadlo môžete zobraziť
jedným stlačením tlačidla na konci páky ovládania stieračov čelného
okna.

96Prístroje a ovládacie prvkyPre vynulovanie pri zobrazenom
dennom počítadle kilometrov stlačte
a podržte tlačidlo na pár sekúnd so
zapnutým zapaľovaním. Displej bude
blikať a hodnota sa vynuluje.
Tachograf 3 114.
Otáčkomer
Zobrazí rýchlosť motora.
Ak je to možné, udržujte nízke otáčky motora.
Výstraha
Ak je ukazovateľ v červenej
výstražnej zóne, sú prekročené
maximálne povolené otáčky
motora. Hrozí poškodenie motora.
Palivomer
Zobrazuje hladinu paliva v nádrži.
Ak je hladina v nádrži nízka,
kontrolka Y sa rozsvieti. Bezodkladne
doplňte palivo 3 181.
Nikdy nesmiete nádrž úplne
vyprázdniť.
Palivová sústava vznetového motora
odvzdušnenie 3 196.
Podľa množstva paliva, ktoré zostalo
v palivovej nádrži môže byť
načerpané množstvo paliva menšie
než je udávaný objem palivovej
nádrže.
Ukazovateľ AdBlue
Vo verziách bez upozornenia na
nízku hladinu AdBlue v informačnom centre vodiča sa nachádza
ukazovateľ AdBlue, ktorý zobrazuje
aktuálnu hladinu kvapaliny AdBlue,
ktorá ešte zostáva v nádrži.

Prístroje a ovládacie prvky97Ak je hladina v nádrži nízka, kontrolka
ú 3 106 sa rozsvieti. Čo najskôr
doplňte AdBlue aby nedošlo k
naštartovaniu motora.
AdBlue 3 151.
Ukazovateľ teploty chladiacej kvapaliny motora
Zobrazuje teplotu chladiacej
kvapaliny.
ľavá strana:prevádzková
teplota motora
ešte nie je
dosiahnutástredná oblasť:normálna
prevádzková
teplotapravá strana:teplota je príliš
vysoká
Kontrolka W sa rozsvieti, ak je teplota
príliš vysoká 3 104, 3 105.
Výstraha
Ak je teplota chladiacej kvapaliny
je príliš vysoká; zastavte vozidlo a vypnite motor. Hrozí poškodenie
motora. Skontrolujte hladinu
chladiacej kvapaliny.
Z fyzikálnych dôvodov ukazuje
teplomer teplotu chladiacej kvapaliny
motora len vtedy, keď je správna
hladina chladiacej kvapaliny.
Monitor hladiny motorového
oleja
Monitor hladiny motorového oleja
funguje správne len keď je vozidlo
zaparkované na rovine a motor je
studený.
Ak je hladina motorového oleja
správna pri zapnutí zapaľovania, v
informačnom centre vodiča sa na
krátko objaví správa OIL LEVEL
CORRECT (HLADINA OLEJA
SPRÁVNA) .
Ak je motorový olej nad minimálnou
hladinou, stlačte tlačidlo palubného
počítača na konci páčky stieračov do
30 sekúnd od zapnutia zapaľovania.
Zobrazí sa správa IL LEVEL
(HLADINA OLEJA) v kombinácii so
štvorčekmi, ktoré zodpovedajú
hladine oleja.
Keď hladina oleja klesne, štvorčekov
na displeji ubudne a sú nahradené
pomlčkami.▢▢▢▢▢▢:maximálna hladina▢▢▢- - -:priemerná hladina- - - - - -:minimálna hladina

98Prístroje a ovládacie prvkyAk hladina motorového oleja klesne
na minimálnu úroveň, po zapnutí
zapaľovania sa zobrazí správa TOP-
UP OIL LEVEL (DOPLŇTE OLEJ)
spolu s kontrolkou j na 30 sekúnd.
Skontrolujte a doplňte motorový olej
3 189.
Ak chcete opustiť obrazovku
monitora hladiny oleja, stlačte
ktorékoľvek tlačidlo palubného
počítača.
Palubný počítač 3 112.
Displej servisného intervalu
Keď sa zapne zapaľovanie, v
informačnom centre vodiča sa na
chvíľu môže zobraziť zostávajúca
vzdialenosť pred ďalším
servisovaním. Na základe jazdných
podmienok sa môže interval, pri ktorej bude signalizovaná nutnosť
servisovania, výrazne meniť.
Ak je vzdialenosť do najbližšieho
servisovania kratšia ako 3000 km
alebo dva mesiace, v informačnom
centre vodiča sa objaví správa
SERVICE IN (SERVIS O) .Keď vzdialenosť dosiahne 0 km alebo
nastane dátum servisu, kontrolky o a
j sa rozsvietia na prístrojovom
paneli a v informačnom centre vodiča
sa objaví SERVICE DUE (POVINNÝ
SERVIS) .
Vozidlo potrebuje servisovanie.
Vyhľadajte pomoc v servise.
Vynulovanie obrazovky
servisovania
Po vykonaní servisu sa displej
servisného intervalu musí resetovať:
ak viete, zvoľte vzdialenosť, po
prejdení ktorej sa na informačnom
centre vodiča rozsvieti potreba
vykonania servisu, potom stlačte a
podržte tlačidlo na konci páčky
ovládania stieračov na približne
desať sekúnd, pokým nebude táto
vzdialenosť zobrazená trvalo.
Palubný počítač 3 112.
Informačné centrum vodiča 3 109.
Servisné informácie 3 234.Displej prevodovky
Zvolený režim alebo prevodový
stupeň automatizovanej mechanickej prevodovky sa zobrazí na displeji
prevodovky.
R:spiatočkaN:neutrálA:automatický režimkg:režim zaťaženiaV:zimný režimT:použite nožnú brzduW:elektronika prevodovky
Automatizovaná mechanická
prevodovka 3 159.

Prístroje a ovládacie prvky99KontrolkyTu uvedené kontrolky nemusia byť vo
všetkých vozidlách. Tento popis platí
pre všetky verzie prístrojových
dosiek. V závislosti od vybavenia sa
môže umiestnenie kontroliek líšiť. Pri zapnutí zapaľovania sa väčšina
kontroliek krátko rozsvieti kvôli testu
funkčnosti.
Farby kontroliek znamenajú:červená:nebezpečenstvo, dôležité
upozorneniežltá:výstraha, informácie,
poruchazelená:potvrdenie aktiváciemodrá:potvrdenie aktiváciebiela:potvrdenie aktivácie

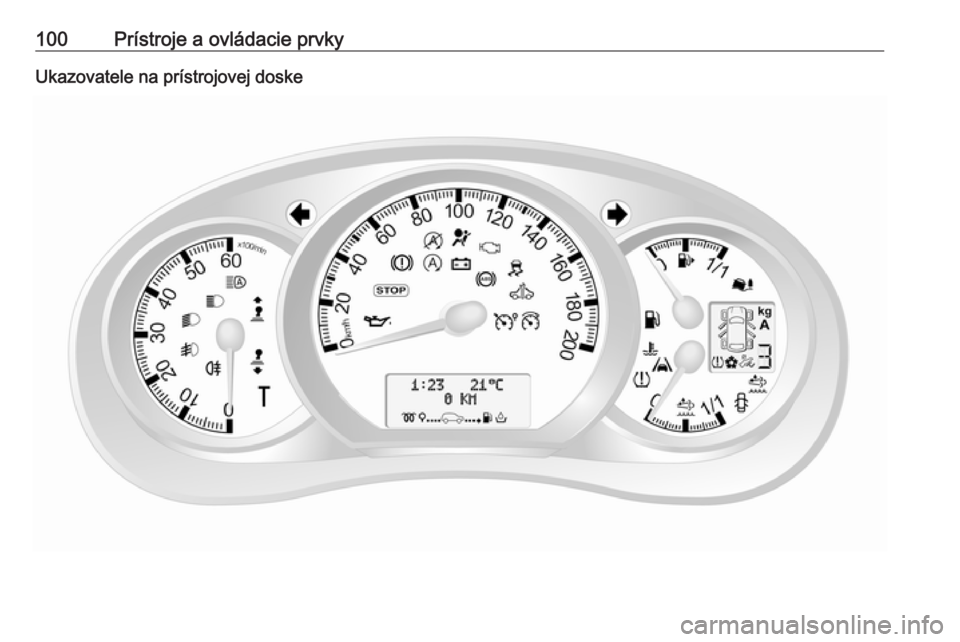

100Prístroje a ovládacie prvkyUkazovatele na prístrojovej doske

Prístroje a ovládacie prvky101Ukazovatele na strednom paneli
Kontrolky v strešnej konzole
PrehľadOSmerové svetlá 3 102XPripomenutie bezpečnostného
pásu 3 102vAirbag a predpínače bezpeč‐
nostných pásov 3 102WDeaktivácia airbagov 3 103pSystém nabíjania 3 103ZKontrolka nesprávnej funkcie
3 103jČoskoro vykonajte servis
vozidla 3 103oDisplej servisného intervalu
3 103CVypnite motor 3 104RBrzdový systém 3 104uAntilock brake system (ABS)
3 104kjRadenie nahor, radenie nadol
3 105ìUpozornenie na opustenie
pruhu 3 105RElektronické riadenie stability
3 105ØElektronické riadenie stability
vypnuté 3 105WTeplota chladiacej kvapaliny
motora 3 105!Žeravenie 3 106úAdBlue 3 106wSystém sledovania tlaku
vzduchu v pneumatikách
3 106ITlak motorového oleja 3 106kVypustenie palivového filtra
3 107YMálo paliva 3 107DSystém Autostop (Stop-Štart)
3 107\Systém Autostop (Stop-Štart)
nie je povolený 3 107

102Prístroje a ovládacie prvky0Vonkajšie osvetlenie 3 1079Stretávacie svetlá 3 107CDiaľkové svetlá 3 107íAsistent diaľkových svetiel
3 107>Hmlové svetlá 3 108øZadné hmlové svetlo 3 108mTempomat 3 108lAktívne núdzové brzdenie
3 108UObmedzovač rýchlosti 3 108&Tachometer 3 108yOtvorené dvere 3 108
Smerové svetlá
O bliká zeleno.
Bliká, ak je aktivované smerové
svetlo alebo výstražné svetlá.
Rýchle blikanie: porucha smerového
svetla alebo príslušnej poistky.
Keď sú zapnuté smerové svetlá,
zaznie výstražný zvukový signál. Pri
vlečení prívesu sa mení výška
varovného zvukového signálu.
Výmena žiarovky 3 197.
Poistky 3 206.
Smerové svetlá 3 119.
Pripomenutie
bezpečnostného pásu
X svieti alebo bliká červeno.
Ak nie je bezpečnostný pás zapnutý,
kontrolka X bude blikať, keď rýchlosť
vozidla prekročí približne 16 km/h.
Zároveň bude približne 90 sekúnd
znieť výstražný signál.
Keď sa bezpečnostný pás zapne,
kontrolka zhasne.9 Varovanie
Pred každou jazdou si zapnite
bezpečnostný pás.
V prípade nehody nepripútané
osoby ohrozujú svojich
spolucestujúcich aj sami seba.
Trojbodové bezpečnostné pásy 3 59.
Airbag a predpínače bezpečnostných pásov
v svieti žlto.
Po zapnutí zapaľovania sa kontrolka
krátko rozsvieti. Ak sa nerozsvieti
alebo zostáva svietiť počas jazdy,
došlo k poruche v systéme airbagov. Vyhľadajte pomoc v servise. V
prípade nehody sa nemusia spustiť
systémy airbagov a predpínačov
pásov.
Aktivovanie predpínačov
bezpečnostných pásov alebo
airbagov je indikované trvalým
svietením v.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Predpínače bezpečnostných pásov
3 58.
Systém airbagov 3 62.
