Conservação do veículo1595. Retirar o suporte da lâmpada.Empurrar a lâmpada ligeiramentepara dentro do casquilho, rodar
no sentido contrário aos ponteiros
do relógio e retirar.
6. Inserir o suporte da lâmpada no conjunto do farol traseiro e
aparafusar no lugar.
Ligar a ficha da cablagem. Montar o grupo óptico traseiro na
carroçaria e apertar os parafusos.
Fechar as tampas e encaixar.
7. Ligar a ignição, accionar e verificar todos os faróis.Luzes indicadores de
mudança de direção laterais
Para substituir a lâmpada, retire o respectivo alojamento:
1. Deslizar a luminária para frente e desmontá-la do guarda-lamas
dianteiro com a extremidade
traseira.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.

160Conservação do veículo4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade dianteira dentro do guarda-lama dianteiro,
deslizar para a frente e inserir a
extremidade traseira.
Terceira luz de travagem
Substituir os LEDs numa oficina.
Luz da chapa de matrícula
1. Desparafusar os dois parafusos.
2. Retirar o alojamento da lâmpada para baixo, com cuidado para nãopuxar o cabo.
Rodar o suporte da lâmpada para a esquerda para desengatar.
3. Remover a lâmpada do casquilho
e substituí-la.
4. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar
para a direita.
5. Inserir o alojamento da lâmpada e
prendê-lo utilizando uma chave
de fendas.
Luzes do habitáculo
Luz de cortesia, luzes de leitura 1. Para remover, segurar no lado oposto do interruptor da luz
utilizando uma chave de
parafusos plana. (Ter cuidado
para não fazer riscos.)
2. Retirar a lâmpada.
3. Substituir a lâmpada.
4. Instalar novamente o conjunto da lâmpada.
Luz da bagageira
1. Retirar a lâmpada para fora com uma chave de parafusos.

Conservação do veículo161
2. Retirar a lâmpada.
3. Inserir a lâmpada nova.
4. Colocar a lâmpada.
Iluminação do painel de instrumentos
As lâmpadas devem ser substituídas
numa oficina.
Instalação elétrica
Fusíveis
Os dados do fusível de substituição devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● Na frente esquerda do compartimento do motor.
● No lado do condutor atrás de uma cobertura, no painel de
instrumentos.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.No veículo existem tipos diferentes
de fusíveis. Alguns tipos de fusíveis
poderão diferir dos ilustrados.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que se
fundisse.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.

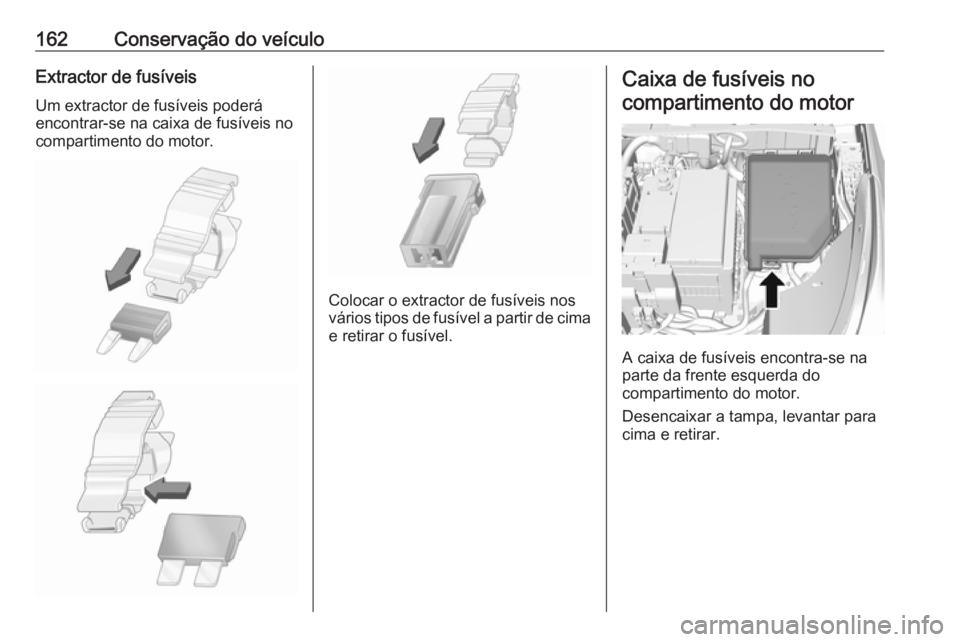

162Conservação do veículoExtractor de fusíveisUm extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desencaixar a tampa, levantar para
cima e retirar.

Conservação do veículo163N.ºCircuito1Porta traseira2Sensor de velocidade de saída
da caixa de velocidades3Óculo traseiro aquecido4Espelho retrovisor exterior
aquecido5Tecto de abrir6Módulo de controlo da caixa de
velocidades7Módulo de controlo do motor8–9ABS10Módulo de controlo da carro‐
çaria, tensão11Câmara traseira12–13–N.ºCircuito14Módulo de comando do motor/
Módulo de controlo da caixa de
velocidades15Sistema de injeção/Motor de
arranque16Bomba do combustível17Módulo de comando do motor118Módulo de comando do motor219Sistema de injeção/Ignição20Sistema de ar condicionado21Sensor da bateria22Trava eléctrica da coluna da
direcção23Ventoinha de arrefecimento
baixa24–25Interruptor do espelho retrovisor exterior

164Conservação do veículoN.ºCircuito26Módulo de controlo do motor/
Módulo de caixa de velocidades manual de comutação automá‐
tica27Sistema de combustível28–29Detecção da ocupação do
banco30Regulação do alcance dos faróis31Buzina32Farol de nevoeiro dianteiro33Luz de máximos esquerda34Luz de máximos direita35–36Limpa-vidros traseiro37Luz de viragem esquerda38Sistema de lavagem39Luz de viragem direita40–N.ºCircuito41–42Motor de arranque 243Painel de instrumentos44Caixa de velocidades manual de comutação automática,
conversor CC/CC45Motor de arranque 146ABS47Ventoinha de arrefecimento alta48Limpa-vidros dianteiro49Módulo de controlo da carro‐
çaria/Desativação diferida da
alimentação
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painel
de instrumentos
A caixa de fusíveis está situada no
lado do condutor, atrás de uma
cobertura no painel de instrumentos.
Para abrir o compartimento,
comprimir as patilhas de trancagem,
rebater a cobertura para baixo e
remover.

Conservação do veículo165N.ºCircuito1Onstar2Sistema de ar condicionado3Painel de instrumentos4Módulo de controlo da caixa de
velocidades5Informação e lazer6–7Sensores de estacionamento
traseiros8Conexão da ligação de dados9Trava eléctrica da coluna da
direcção10Módulo de Detecção e Diagnós‐
tico11Transformador CC12–13–14Módulo de alimentação eléctrica linearN.ºCircuito15Sistema de fecho centralizado/
Ignição16Sistema de ignição17–18Painel de instrumentos19–20Regulação do alcance dos faróis21Acionamento eletrónico dos
vidros, dianteiros22Acionamento eletrónico dos
vidros, traseiros23–24Módulo de Caixa de velocidades manual de comutação automá‐
tica25Tomada de alimentação eléc‐
trica auxiliar26Tecto de abrir27Módulo de acesso central

166Conservação do veículoN.ºCircuito28Módulo de controlo da carro‐
çaria 829Módulo de controlo da carro‐
çaria 730Módulo de controlo da carro‐
çaria 631Módulo de controlo da carro‐
çaria 532Módulo de controlo da carro‐
çaria 433Módulo de controlo da carro‐
çaria 334Módulo de controlo da carro‐
çaria 235Módulo de controlo da carro‐
çaria 136–37LED de comando no volante38–39Logística/Transformador CCN.ºCircuito40Acionamento elétrico dos vidros elétricos, acionador41Ventilador42Aquecimentos dos bancos,
dianteiros43Módulo do ar condicionado44Volante aquecido45–Ferramentas do veículo
Ferramentas Veículos sem roda sobresselente
As ferramentas do veículo
encontram-se no compartimento
situado por baixo da cobertura do
piso na bagageira.
