2018.5 OPEL KARL Instruktionsbok

Stolar, säkerhetsfunktioner47Demontera det bakre nackstödet före
montering av ett barnsäkerhets‐
system om det behövs 3 33.
Val av rätt system
Baksätet är den bästa platsen att
fästa ett barnsäkerhetssystem.
Barnen ska så länge som möjligt
färdas bakåtvända i bilen. På så sätt
garanteras att barnets ryggrad, som
är svagare än hos vuxna, utsätts för
mindre påfrestningar vid en olycka.
Lämpliga airbagsystem är sådana
system som överensstämmer med
gällande bestämmelser enligt
UN ECE. Konsultera lokal lagstiftning och bestämmelser om obligatorisk
användning av barnsäkerhets‐
system.
Se till att det barnsäkerhetssystem
som skall monteras är kompatibelt
med bilens typ.
Se tabellerna på de följande sidorna,
instruktionerna som medföljer barn‐
säkerhetssystemet och bilens typlista
för icke-universella barnsäkerhets‐
system.Följande barnsäkerhet rekommende‐ ras för följande viktklasser:
● Grupp 0, grupp 0+
Maxi-Cosi Cabriofix med
ISOFIX-bas, för barn upp till
13 kg
● Grupp I
Duo Plus med ISOFIX och övre spännband, för barn från 9 kg till
18 kg i denna grupp
● Grupp II, grupp III
Kidfix XP med eller utan ISOFIX
för barn från 15 kg upp till 36 kg
Nania/OSANN Dream Booster
med eller utan ISOFIX för barn
från 22 kg upp till 36 kg
Se till att barnsäkerhetssystemets
monteringsplats i bilen är korrekt. Se
tabellerna nedan.
Låt barn kliva i och ur bilen endast på
den sida som är riktad bort från trafi‐
ken.
När barnsäkerhetssystemet inte
används fäster du stolen med ett
säkerhetsbälte eller också tar du ut
det ur bilen.Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.
Efter en olyckshändelse måste det
påverkade barnsäkerhetssystemet
bytas ut.

48Stolar, säkerhetsfunktionerMonteringsplatser för barnsäkerhetssystemTillåtna alternativ fört fastsättning av ett barnsäkerhetssystem med ett trepunktsbälte
Viktklass
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbagdeaktiverad airbagGrupp 0: upp till 10 kgXU 1U2XGrupp 0+: upp till 13 kgXU1U2XGrupp I: 9 till 18 kgXU1U2, 3XGrupp II: 15 till 25 kgXXU2, 3XGrupp III: 22 till 36 kgXXU 2, 3XU:universellt användbart med trepunktsbälteX:inget barnsäkerhetssystem är tillåtet i denna viktklass1:ställ in sätets ryggstöd så nära lodrätt läge som möjligt för att säkerställa att bältet löper framåt från den övre fäst‐
punkten2:flytta förar- och/eller passagerarsätet framåt och ställ in ryggstödet så att barnsäkerhetssystemet inte kommer åt framsätets ryggstöd.3:ställ in respektive nackstöd vid behov eller ta bort det vid behov.

Stolar, säkerhetsfunktioner49Godkända möjligheter för montering av ISOFIX barnsäkerhetssystemViktklassStorleksklassFästePå det främre passagerar‐sätetPå ytterplatserna bakPå mittplatsen bakGrupp 0: upp till 10 kgFISO/L1XXXGISO/L2XXXEISO/R1XIL1XGrupp 0+: upp till 13 kgEISO/R1XIL1XDISO/R2XIL 1XCISO/R3XIL1XGrupp I: 9 till 18 kgDISO/R2XIL1,2XCISO/R3XIL1,2XBISO/F2XIL, IUF 1,2XB1ISO/F2XXIL, IUF1,2XAISO/F3XIL, IUF1,2XGrupp II: 15 till 25 kgXIL1,2XGrupp III: 22 till 36 kgXIL1,2X

50Stolar, säkerhetsfunktionerIL:lämplig för vissa ISOFIX-säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell.ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)IUF:lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning i
denna viktklassX:inget ISOFIX barnsäkerhetssystem är godkänt för denna viktklass1:gäller endast bakre yttre säte på passagerarsidan i främsta läge och ryggstödet upprätt.2:ställ in respektive nackstöd vid behov eller ta bort det vid behov.
Observera!
Flytta förar- och/eller passagerarsätet framåt och ställ in ryggstödets lutning så att barnsäkerhetssystemet inte kommer åt framsätets ryggstöd.
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kgF - ISO/L1:bilbarnstol (Carrycot) i vänster sidoposition för mindre barn i viktklassen upp till 10 kgG - ISO/L2:bilbarnstol (Carrycot) i höger sidoposition för mindre barn i viktklassen upp till 10 kg.
Godkända alternativ för montering av ett i-size barnsäkerhetssystem med ISOFIX-fästen
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbagdeaktiverad airbagi-size barnsäkerhetssystemXXXXi - U:lämplig för i-size "universal" framåt- och bakåtriktade barnsäkerhetssystemX:stolspositionen inte lämplig för i-size "universal" barnsäkerhetssystem

Förvaring51FörvaringFörvaringsfack............................. 51
Handskfack ................................ 51
Mugghållare ............................... 51
Förvaringsutrymme i mittkonsol ................................. 52
Bagageutrymme .......................... 52
Lastrum ..................................... 52
Insynsskydd lastrum ..................54
Lucka till förvaringsutrymme under lastrumsgolv ...................54
Varningstriangel ........................55
Första hjälpen-sats ....................56
Lasthållare ................................... 56
Lastningsinformation ...................56Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
Dra i handtaget på handskfacket.
Handskfacket har en adapter för
låsning av hjulbultarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

52FörvaringFörvaringsutrymme imittkonsol
Facket används för små föremål.
Bagageutrymme
Lastrum BagagerumsförstoringSe upp
Fäll först upp baksätets sittdyna
innan du fäller baksätets ryggstöd.
Annars kan baksätet skadas.
Observera!
Skjut framsätena framåt och ställ
framsätets ryggstöd upprätt för att
det ska finnas tillräckligt utrymme för att ändra baksätets sittdyna.
1. Dra upp framkanten på baksätets sittkudde för att frigöra den.
2. Dra upp bakänden av baksätets sittdyna till upprätt läge.
3. Ta bort baksätets nackskydd 3 33.
4. Dra i frigöringsknappen upptill på
det bakre ryggstödet.

Förvaring53
5. Fäll ned ryggstödet och sätt inbaksätets nackskydd i fickorna.
6. Placera ytterplatsernas säker‐hetsbälten i bältesstyrningarna.
7. Ställ in framsätena i önskat läge.
Återföra ryggstödet till ursprungsläge: 1. Lyft upp ryggstödet och dra ut säkerhetsbältet från styrningarna.
Tryck ryggstödet på plats.9 Varning
När du fäller upp ryggstödet, se till
att det snäpper fast ordentligt
innan du kör. Om detta inte sker
kan personskador eller skador på
last eller fordon uppkomma vid
häftig inbromsning eller en
kollision.
Kontrollera att säkerhetsbältet
inte har fastnat i låset.
2. Sätt tillbaka de bakre nackskyd‐ den.
3. Placera sittdynans bakre del i ursprungsläget.
Observera!
Kontrollera att säkerhetsbältena inte är vridna eller har fastnat under sitt‐
dynan.
4. Tryck ned sittdynans framände tills den spärras.
Säkerhetsbältet i mitten bak kan
låsas när du fäller upp ryggstödet.
Om det händer kan du släppa tillbaka
bältet hela vägen och börja om igen.
Om säkerhetsbältet fortfarande är
låst fäller du ner sittdynan och försök
igen.
För att fälla tillbaka sittdynan placerar du sittdynans bakre del i sitt ursprung‐
liga läge och ser till att säkerhetsbäl‐
tenas låsremmar inte är snodda eller
har fastnat under sittdynan. Sedan
trycker du ner den främre delen av
sittdynan med viss kraft så att den
hakar fast.Se upp
Placera säkerhetsbältet och bälteslåsen mellan baksätets
ryggstöd och sittkudde när du
fäller upp ryggstödet igen. Se till
att säkerhetsbältet och bältes‐
låsen inte blir fastklämda under
baksätets sittkudde.
Kontrollera att säkerhetsbältena
inte är snodda, att de inte fastnar i ryggstödet och att de är anord‐nade på ett riktigt sätt.

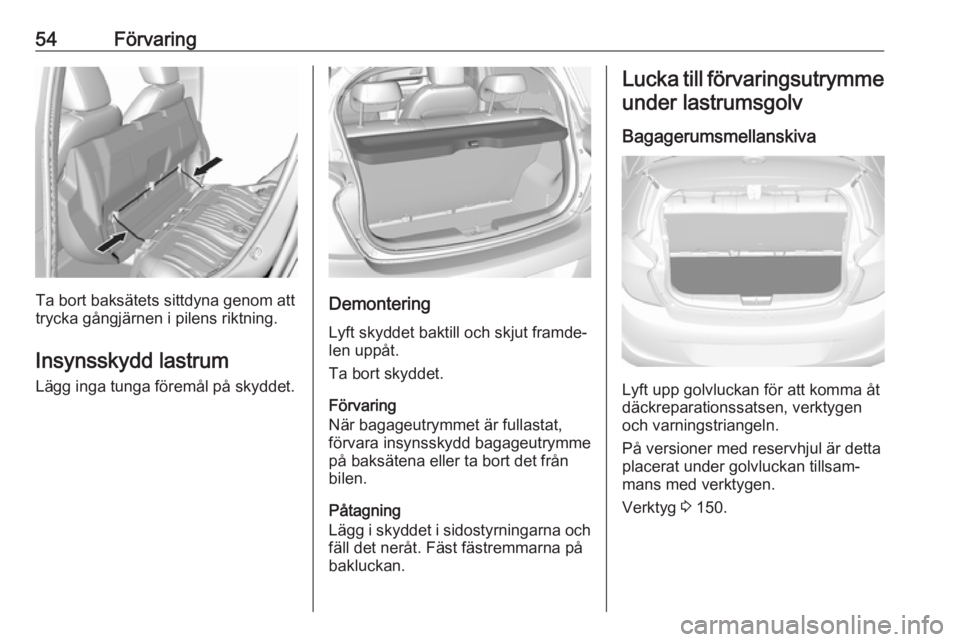

54Förvaring
Ta bort baksätets sittdyna genom att
trycka gångjärnen i pilens riktning.
Insynsskydd lastrum Lägg inga tunga föremål på skyddet.Demontering
Lyft skyddet baktill och skjut framde‐
len uppåt.
Ta bort skyddet.
Förvaring
När bagageutrymmet är fullastat,
förvara insynsskydd bagageutrymme
på baksätena eller ta bort det från
bilen.
Påtagning
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Lucka till förvaringsutrymme
under lastrumsgolv
Bagagerumsmellanskiva
Lyft upp golvluckan för att komma åt
däckreparationssatsen, verktygen och varningstriangeln.
På versioner med reservhjul är detta
placerat under golvluckan tillsam‐ mans med verktygen.
Verktyg 3 150.
