2018.5 OPEL GRANDLAND X ESP

Bancos, sistemas de segurança67Antes de apertar uma cadeira para
crianças, ajustar o encosto de cabeça
3 48.
Quando está a ser utilizado um
sistema de segurança para crianças,
é favor ter atenção às instruções de
montagem e utilização que se
seguem, assim como às fornecidas
com o sistema de segurança para
crianças.
Cumprir sempre a legislação local ou nacional. Em alguns países, é
proibido utilizar sistemas de
segurança para crianças em alguns
bancos.
O sistema de retenção para crianças
pode ser apertado com:
● Cinto de segurança de três pontos
● Suportes ISOFIX
● Top-tetherCinto de segurança de três
pontos
Os sistemas de retenção para
crianças podem ser apertados
utilizando um cinto de segurança de três pontos. Depois de apertar o
sistema de retenção para crianças, é
necessário apertar o cinto de
segurança 3 70.
Suportes ISOFIX
Fixar os sistemas de segurança
ISOFIX para crianças aprovados
para o veículo, aos suportes de
montagem ISOFIX. As posições do
sistema de retenção para crianças
ISOFIX específicas para o veículo
são indicadas na tabela ISOFIX
3 70.
Suportes de montagem ISOFIX estão
indicados por uma etiqueta no apoio das costas.
Um sistema de retenção para
crianças i-size é um sistema de
retenção para crianças ISOFIX
universal de acordo com o
Regulamento N.º 129 das Nações
Unidas.
Podem ser utilizados todos os
sistemas de retenção para crianças
i-size em qualquer banco de veículo adequado para i-size, tabela i-size
3 70.
Deve ser utilizada uma cinta Top-
-tether ou uma perna de apoio em
complemento dos suportes de
montagem ISOFIX.

68Bancos, sistemas de segurançaOs bancos para crianças i-size e os
bancos do veículo com aprovação
i-size estão assinalados com o
símbolo i-size (ver ilustração).
Pontos de fixação do tirante
superior
Os pontos de fixação do
tirante superior estão identificados com o símbolo : para cadeirinha de
criança.
Além dos suportes de montagem
ISOFIX, ISOFIX, prender a cinta Top-tether aos pontos de fixação
Top-tether.
Os sistemas de retenção para
crianças ISOFIX com posições de
categoria universal estão
assinalados na tabela com IUF
3 70.
Seleccionar o sistema correcto
Os bancos traseiros são os mais
práticos para instalar um sistema de
segurança para crianças.
A criança deve viajar virada para trás até o mais tarde possível. Assim,
garante-se que a espinha dorsal da
criança, que ainda é muito frágil, fica
sujeita a menos pressão no caso de
um acidente.
Os sistemas de retenção para
crianças adequados cumprem os
regulamentos UN/ECE válidos.
Verifique a legislação e
regulamentação local quanto ao uso
obrigatório de sistemas de retenção
para crianças.Os sistemas de retenção para
crianças indicados a seguir são
recomendados para as seguintes
classes de peso:
● Grupo 0, Grupo 0+ :
Maxi Cosi Cabriofix com ou sem
base ISOFIX para crianças até
13 kg
● Grupo I : Duo Plus com ISOFIX e
Top-tether para crianças dos
9 kg aos 18 kg
● Grupo II, Grupo III : Kidfix XP com
ou sem ISOFIX para crianças dos 15 kg aos 36 kg
● Grupo III : Graco Booster para
crianças dos 22 kg aos 36 kg
Certificar-se que o sistema de
segurança para crianças que vai ser
montado é compatível com o tipo de
veículo.
Certificar-se de que o local da
montagem do sistema de retenção
para crianças no veículo é correcto;
consultar as tabelas seguintes.
Só permitir que as crianças entrem ou saiam do veículo pelo lado oposto ao
trânsito.

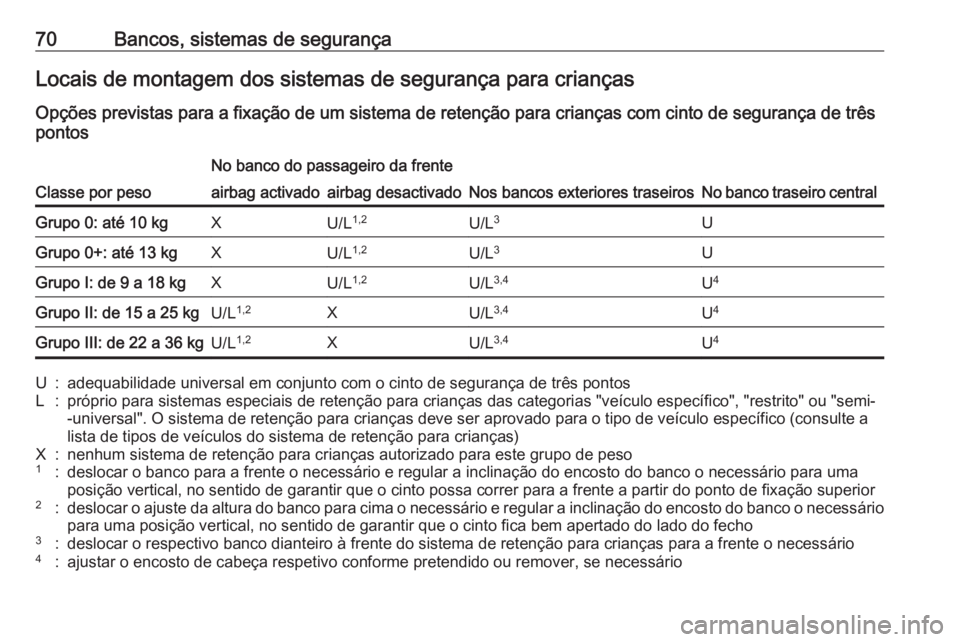

70Bancos, sistemas de segurançaLocais de montagem dos sistemas de segurança para criançasOpções previstas para a fixação de um sistema de retenção para crianças com cinto de segurança de três
pontos
Classe por peso
No banco do passageiro da frente
Nos bancos exteriores traseirosNo banco traseiro central
airbag activadoairbag desactivadoGrupo 0: até 10 kgXU/L 1,2U/L3UGrupo 0+: até 13 kgXU/L1,2U/L3UGrupo I: de 9 a 18 kgXU/L1,2U/L3,4U4Grupo II: de 15 a 25 kgU/L 1,2XU/L3,4U4Grupo III: de 22 a 36 kgU/L 1,2XU/L3,4U4U:adequabilidade universal em conjunto com o cinto de segurança de três pontosL:próprio para sistemas especiais de retenção para crianças das categorias "veículo específico", "restrito" ou "semi-
-universal". O sistema de retenção para crianças deve ser aprovado para o tipo de veículo específico (consulte a
lista de tipos de veículos do sistema de retenção para crianças)X:nenhum sistema de retenção para crianças autorizado para este grupo de peso1:deslocar o banco para a frente o necessário e regular a inclinação do encosto do banco o necessário para uma
posição vertical, no sentido de garantir que o cinto possa correr para a frente a partir do ponto de fixação superior2:deslocar o ajuste da altura do banco para cima o necessário e regular a inclinação do encosto do banco o necessário
para uma posição vertical, no sentido de garantir que o cinto fica bem apertado do lado do fecho3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o encosto de cabeça respetivo conforme pretendido ou remover, se necessário

72Bancos, sistemas de segurançaIL:adequado para sistemas de retenção especiais ISOFIX das categorias "veículo específico", "restrito" ou
"semiuniversal". O sistema de retenção ISOFIX deve estar aprovado para o tipo de veículo específico (consultar a lista de tipos de veículos do sistema de retenção para crianças)IUF:adequado para sistemas de retenção para crianças virados para a frente ISOFIX de categoria universal aprovados para utilização nesta classe de pesoX:nenhum sistema de retenção para crianças ISOFIX aprovado nesta classe de peso1:deslocar o banco para a frente o necessário e regular a inclinação do encosto do banco o necessário para umaposição vertical, no sentido de garantir que o cinto possa correr para a frente a partir do ponto de fixação superior2:deslocar o ajuste da altura do banco para cima o necessário e regular a inclinação do encosto do banco o necessário
para uma posição vertical, no sentido de garantir que o cinto fica bem apertado do lado do fecho3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o encosto de cabeça respetivo conforme pretendido ou remover, se necessário
Classe por altura e dispositivo de cadeirinha ISOFIX
A - ISO/F3:sistema de retenção para crianças virado para a frente para crianças de tamanho máximo na classe de peso dos 9 aos 18 kgB - ISO/F2:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso
dos 9 aos 18 kgB1 - ISO/F2X:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso dos 9 aos 18 kgC - ISO/R3:sistema de retenção para crianças virado para trás para crianças de tamanho máximo na classe de
peso até aos 18 kgD - ISO/R2:sistema de retenção para crianças virado para trás para crianças mais pequenas na classe de peso
até aos 18 kgE - ISO/R1:sistema de retenção para crianças virado para trás para crianças pequenas na classe de peso até
aos 13 kgF- ISO/L1:sistema de retenção para crianças virado para o lado esquerdo (alcofa)G - ISO/L2:sistema de retenção para crianças virado para o lado direito (alcofa)

76Arrumação
● Puxar a alavanca de desengatenum ou nos dois lados exteriores
e rebater os encostos do banco
sobre os assentos.
● Em alternativa, rebater os encostos dos bancos a partir dabagageira: puxar o interruptor na parede lateral esquerda ou
direita da bagageira para rebater
a parte correspondente do
encosto do banco traseiro.9 Aviso
Ter cuidado ao operar os
encostos dos bancos traseiros a
partir da bagageira. O encosto do
banco é rebatido com uma
energia considerável. Risco de
lesão, principalmente para
crianças.
Certificar-se de que nada está fixo aos bancos traseiros ou colocado
no assento.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.

Arrumação79
Para remover, pressionar a pega
para desengatar o piso de carga e
levantá-lo com a ajuda da pega.
Caso esteja montado na posição
superior, o espaço entre o piso de
carga e a cavidade da roda
sobresselente pode ser utilizado
como compartimento de arrumação.
Nesta posição, se os encostos dos
bancos traseiros estiverem rebatidos, é criado um compartimento de carga
praticamente plano.
Na posição superior, o piso de
posição dupla pode suportar uma
carga máxima de 100 kg. Na posição
inferior, o piso de posição dupla
consegue suportar uma carga
máxima de 150 kg.
Olhais de fixação
Os olhais de fixação estão
concebidos para prender itens e
evitar que deslizem, p. ex. cintas de
fixação ou rede de bagagem.
Rede de segurança
A rede de segurança pode ser
montada atrás dos bancos traseiros
ou, se os encostos do banco traseiro
estiverem rebatidos, atrás dos
bancos dianteiros.
Não se deve transportar passageiros
atrás da rede de segurança.
Montagem
Atrás dos bancos traseiros
● Existem aberturas de instalação de ambos os lados no forro do
tejadilho por cima dos bancos
traseiros: suspender e engatar o
rolo da rede de um dos lados,
comprimir o rolo e engatar do
outro lado.

Arrumação81Desmontar
Puxar a patilha no tensor de ambos
os lados para soltar as cintas. Soltar
os ganchos dos olhais.
Soltar as hastes da rede de
segurança das aberturas de
instalação no tejadilho.
Enrolar a rede e fixá-la com uma
cinta.
Triângulo de pré-
-sinalização
Arrumar o triângulo de pré-
-sinalização no espaço situado no
interior da porta da bagageira e
prendê-lo com o fecho de velcro.
Kit de primeiros socorros
Arrumar o kit de primeiros socorros
no compartimento de arrumação situado no lado direito da bagageira.

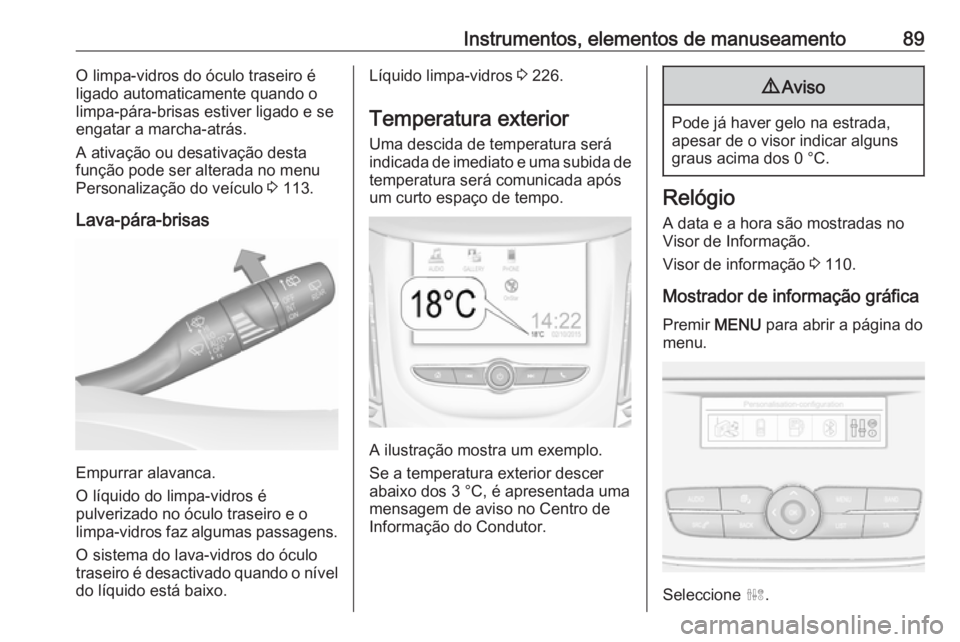

Instrumentos, elementos de manuseamento89O limpa-vidros do óculo traseiro é
ligado automaticamente quando o
limpa-pára-brisas estiver ligado e se
engatar a marcha-atrás.
A ativação ou desativação desta
função pode ser alterada no menu
Personalização do veículo 3 113.
Lava-pára-brisas
Empurrar alavanca.
O líquido do limpa-vidros é
pulverizado no óculo traseiro e o limpa-vidros faz algumas passagens.
O sistema do lava-vidros do óculo
traseiro é desactivado quando o nível
do líquido está baixo.
Líquido limpa-vidros 3 226.
Temperatura exterior
Uma descida de temperatura será
indicada de imediato e uma subida de temperatura será comunicada apósum curto espaço de tempo.
A ilustração mostra um exemplo.
Se a temperatura exterior descer
abaixo dos 3 °C, é apresentada uma
mensagem de aviso no Centro de
Informação do Condutor.
9 Aviso
Pode já haver gelo na estrada,
apesar de o visor indicar alguns graus acima dos 0 °C.
Relógio
A data e a hora são mostradas no
Visor de Informação.
Visor de informação 3 110.
Mostrador de informação gráfica Premir MENU para abrir a página do
menu.
Seleccione ˆ.
