Page 53 of 299
Bancos, sistemas de segurança51● Ajustar o apoio das pernas deforma a existir um espaço de
cerca de dois dedos entre a
extremidade do banco e curva do joelho.
● Ajustar o apoio lombar de modo que suporte a forma natural dacoluna vertebral.
Ajuste manual dos bancos
Conduzir sempre com os bancos e
encostos engatados.
Ajuste longitudinalPuxar o manípulo, deslizar o banco,
largar o manípulo. Tentar mover o
banco para trás e para a frente para
garantir que está travado na posição.
Inclinação do encosto do banco
Rodar roda de ajuste. Não se apoiar
no encosto do banco quando se
estiver a proceder ao ajuste.
Altura dos bancos
Movimento de bombeio da alavanca
para cima:mais altopara baixo:mais baixo
Page 55 of 299
Bancos, sistemas de segurança53Ajuste elétrico dos bancos9Aviso
Ao accionar os bancos eléctricos
deve ter-se muito cuidado. Existe
risco de ferimento, especialmente
para as crianças. Objectos podem ficar presos.
Ao regular os assentos, observá- -los bem. Os passageiros devem ser informados em conformidade.
Ajuste longitudinal
Deslocar o interruptor para a frente /
para trás.
Altura dos bancos
Deslocar o interruptor para cima /
para baixo.
Inclinação dos bancos
Deslocar a frente do interruptor para
cima / para baixo.
Page 57 of 299
Bancos, sistemas de segurança55Apoio de braços
O apoio para o braço pode ser
deslizado 10 cm para a frente. Puxar
a pega para fazer deslizar o apoio de
braços. Sob o apoio para os braços existe um compartimento para
arrumação.
Aquecimento
Ajustar o aquecimento para a
regulação pretendida premindo ß do
banco respectivo uma ou mais vezes. O indicador de controlo no botão
indica a regulação.
Não se recomenda a utilização
prolongada da definição mais
elevada para pessoas com pele
sensível.
O aquecimento do banco está
operacional quando o motor está a
trabalhar e em Autostop.
Sistema Start/Stop 3 151.
Ventilação
Ativar a ventilação premindo A para
o banco dianteiro respetivo.
A ventilação dos bancos está
operacional com o motor a funcionar e em Autostop.
Sistema Start/Stop 3 151.
Page 58 of 299
56Bancos, sistemas de segurançaBancos traseirosApoio de braços
Rebater para baixo o apoio para o
braço. O apoio de braços contém
suportes para bebidas.
Aquecimento
Ajustar o aquecimento dos assentos
rodando o botão de acionamento
manual ß do banco traseiro exterior
respetivo para o valor pretendido.
Não se recomenda a utilização
prolongada da definição mais
elevada para pessoas com pele
sensível.
O aquecimento do banco está
operacional quando o motor está a
trabalhar e em Autostop.
Cintos de segurança
Os cintos bloqueiam durante
acelerações ou desacelerações
bruscas do veículo, mantendo os
ocupantes na posição sentada.
Assim, o risco de ferimento é
consideravelmente reduzido.
9 Aviso
Apertar o cinto de segurança
antes de cada viagem.
Na eventualidade de um acidente, os ocupantes que não usem
cintos de segurança põem em
Page 59 of 299

Bancos, sistemas de segurança57perigo a vida dos restantes
ocupantes e a sua própria
integridade física.
Os cintos de segurança estão
concebidos para serem utilizados
apenas por uma pessoa de cada vez.
Sistema de segurança para crianças
3 66.
Periodicamente, verificar todos os
componentes do cinto de segurança
para ver se funcionam bem, não
apresentam danos nem sujidade.
Os componentes danificados devem
ser substituídos. Após um acidente,
os cintos de segurança e os pré-
-tensores devem ser substituídos por uma oficina.
Advertência
Certificar-se de que os cintos não
são danificados por sapatos ou
objectos com arestas vivas, nem
ficam presos. Evitar sujar os
carretos de inércia dos cintos.
Aviso do cinto de segurança
Cada banco está equipado com um
aviso do cinto de segurança, indicado
por uma luz de aviso X para o
respetivo banco na consola do
tejadilho 3 101.
Limitadores de força nos cintos A pressão sobre o corpo é reduzida
por uma libertação gradual do cinto
durante uma colisão.
Pré-tensores dos cintos Em caso de colisão frontal, traseira
ou lateral de uma certa gravidade, os cintos de segurança dianteiros e
traseiros são apertados. Os cintos de
segurança dianteiros são apertados
por dois pré-tensores por banco. Os
cintos de segurança traseiros
exteriores são apertados por um pré-
-tensor por banco.9 Aviso
O manuseamento incorrecto (por
exp. desmontagem ou instalação
de cintos) pode fazer accionar os
pré-tensores dos cintos.
O disparo dos os pré-tensores é
indicado pelo acendimento
permanente do indicador de controlo
v 3 101.
Os pré-tensores accionados têm de
ser substituídos por uma oficina. Os
pré-tensores dos cintos só podem ser accionados uma vez.
Advertência
Não colar ou montar acessórios ou outros objectos que possam
interferir com o funcionamento dos
pré-tensores dos cintos de
segurança. Não fazer quaisquer alterações nos componentes dos
pré-tensores dos cintos de
segurança, uma vez que isto
invalida a autorização de utilização
do respetivo veículo.
Page 60 of 299
58Bancos, sistemas de segurançaCinto de segurança de trêspontos
Apertar
Puxar o cinto do enrolador, colocá-lo
na diagonal sobre o corpo, sem torcer e inserir a lingueta no fecho. Apertar
a faixa do cinto que passa pelo
abdómen regularmente enquanto
conduz, puxando a faixa que passa
pelo ombro.
Vestuário largo ou volumoso impede que o cinto fique bem ajustado ao
corpo. Não colocar objectos, como
por exemplo, malas de mão ou
telemóveis, entre o cinto e o corpo.
9 Aviso
O cinto não deve ficar assente
sobre objectos rígidos ou frágeis
que estejam em bolsos do
vestuário.
Aviso do cinto de segurança X
3 101, 3 108.
Regulação da altura
1. Puxar ligeiramente o cinto para
fora.
2. Premir o botão para desativar o ajustador de altura e pressioná-lo
para cima ou para baixo.
Page 62 of 299

60Bancos, sistemas de segurançaSistema de airbags
O sistema de airbag é composto por
uma variedade de sistemas
individuais, conforme a abrangência
do equipamento.
Quando accionados, os airbags são
insuflados em milésimos de segundo.
São também rapidamente
desinsuflados, o que faz com que
muitas vezes nem sejam notados
durante uma colisão.9 Aviso
O sistema de airbags dispara de
forma explosiva, as reparações
devem ser realizadas apenas por
pessoal especializado.
9 Aviso
Adicionar acessórios que alteram
o quadro, o sistema de para-
-choques, a altura, a extremidade
dianteira ou a chapa lateral do
veículo poderá impedir o
funcionamento correto do sistema
de airbags. O funcionamento do
sistema de airbags também pode
ser afetado pela alteração de
quaisquer elementos dos bancos
dianteiros, cintos de segurança,
módulo dos sensores e de
diagnóstico dos airbags, volante,
painel de instrumentos, juntas de
vedações das portas, incluindo os altifalantes, qualquer um dos
módulos de airbags, friso do
tejadilho ou coluna, sensores
dianteiros, sensores de colisão
lateral ou fios elétricos do sistema
de airbags.
Advertência
Os sistemas electrónicos dos
airbags e dos pré-tensores dos
cintos encontram-se na área da
consola central. Não colocar
objectos magnéticos nessa área.
Não colar nada nas tampas dos
airbags nem tapá-las com outros
materiais. Mandar substituir as
coberturas danificadas numa
oficina.
Cada airbag é accionado uma só
vez. Os airbags accionados devem
ser substituídos por uma oficina.
Além disso, poderá ser necessário
mandar substituir o volante, o painel
de instrumentos, partes do
apainelamento, as borrachas das
portas, manípulos e bancos.
Não fazer alterações no sistema de airbags, pois isso invalida a
autorização de utilização.
Indicador de controlo v do sistema de
airbags 3 101.
Sistemas de retenção para
crianças no banco de passageiro
dianteiro com sistemas de
airbags
Aviso de acordo com ECE R94.02:
Page 68 of 299

66Bancos, sistemas de segurança

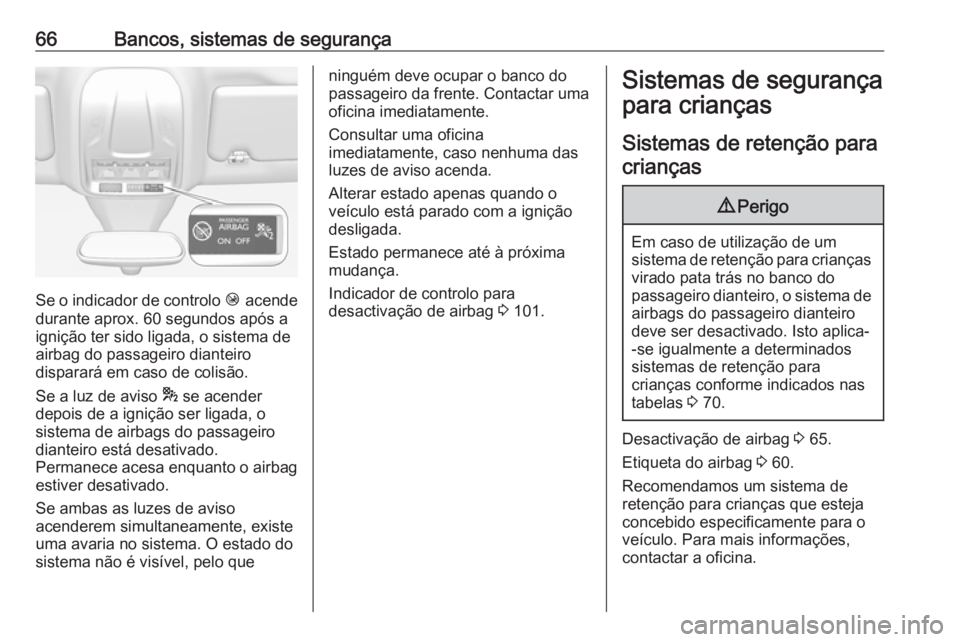

Se o indicador de controlo Ó acende
durante aprox. 60 segundos após a ignição ter sido ligada, o sistema de
airbag do passageiro dianteiro
disparará em caso de colisão.
Se a luz de aviso * se acender
depois de a ignição ser ligada, o sistema de airbags do passageiro
dianteiro está desativado.
Permanece acesa enquanto o airbag
estiver desativado.
Se ambas as luzes de aviso
acenderem simultaneamente, existe
uma avaria no sistema. O estado do
sistema não é visível, pelo que
ninguém deve ocupar o banco do
passageiro da frente. Contactar uma
oficina imediatamente.
Consultar uma oficina
imediatamente, caso nenhuma das
luzes de aviso acenda.
Alterar estado apenas quando o
veículo está parado com a ignição
desligada.
Estado permanece até à próxima
mudança.
Indicador de controlo para
desactivação de airbag 3 101.Sistemas de segurança
para crianças
Sistemas de retenção paracrianças9 Perigo
Em caso de utilização de um
sistema de retenção para crianças virado pata trás no banco do
passageiro dianteiro, o sistema de airbags do passageiro dianteiro
deve ser desactivado. Isto aplica-
-se igualmente a determinados
sistemas de retenção para
crianças conforme indicados nas
tabelas 3 70.
Desactivação de airbag 3 65.
Etiqueta do airbag 3 60.
Recomendamos um sistema de
retenção para crianças que esteja
concebido especificamente para o
veículo. Para mais informações,
contactar a oficina.
