2018.5 OPEL CROSSLAND X Sürücü El Kitabı (in Turkish)

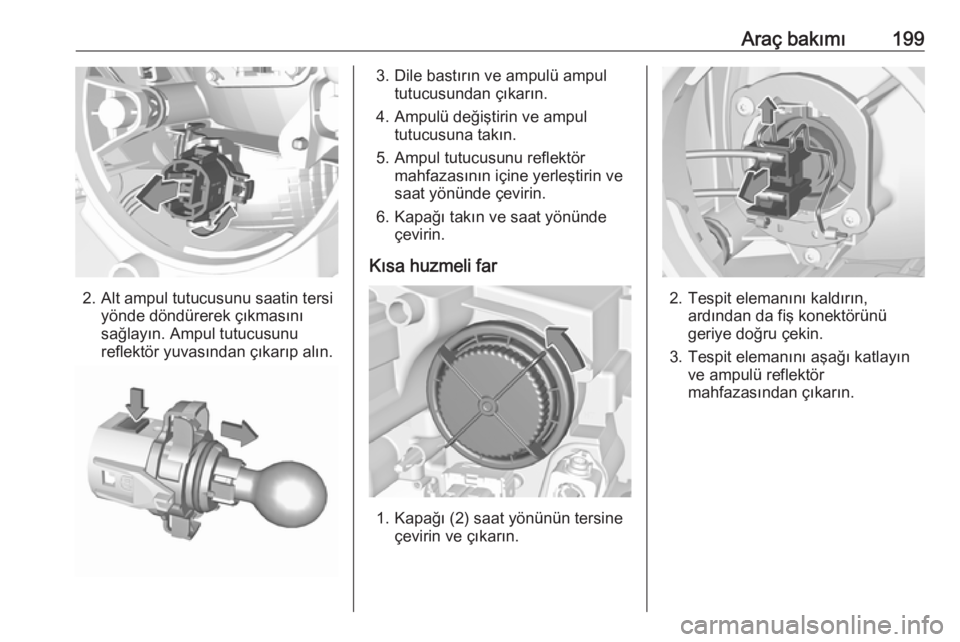

Araç bakımı199
2. Alt ampul tutucusunu saatin tersiyönde döndürerek çıkmasını
sağlayın. Ampul tutucusunu
reflektör yuvasından çıkarıp alın.
3. Dile bastırın ve ampulü ampul tutucusundan çıkarın.
4. Ampulü değiştirin ve ampul tutucusuna takın.
5. Ampul tutucusunu reflektör mahfazasının içine yerleştirin ve
saat yönünde çevirin.
6. Kapağı takın ve saat yönünde çevirin.
Kısa huzmeli far
1. Kapağı (2) saat yönünün tersine çevirin ve çıkarın.
2. Tespit elemanını kaldırın,ardından da fiş konektörünü
geriye doğru çekin.
3. Tespit elemanını aşağı katlayın ve ampulü reflektör
mahfazasından çıkarın.

200Araç bakımı
4. Ampulü değiştirin ve fişi yerineyerleştirerek ampulü reflektör
mahfazasının içine itin.
5. Tespit elemanını yukarı katlayın ve yerinde tutun.
6. Fiş konektörünü ampule takın ve tespit elemanıyla sabitleyin.
7. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş farı LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar
Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
lambaları LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Sis lambaları
Ampullere aracın altından erişilebilir.
1. Ampul duyunu saat yönünün tersine döndürün ve reflektör
yuvasından çıkarın.
2. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
3. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
4. Ampul duyunu reflektör yuvasına takın ve saat yönünde çevirerek
kilitleyin.
Arka lambalar
Versiyona bağlı olarak, arka lambalar ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir serviste değiştirtin.

Araç bakımı201Gövde içindeki lamba grubuLamba grubunun sökülmesi
1. Lamba grubunu sabitleyen iki vidayı sökün.
2. Lamba grubunu doğrudan geriçekerek lamba grubunu çıkarın.
3. Ampul taşıyıcıyı sabitleyen üçvidayı sökün.
4. LED'siz versiyon
Ampulü çekip çıkarın ve
değiştirin.
Arka lamba / Fren lambası ( 1)
Dönüş lambası ( 2)
LED'li versiyon
Sadece dönüş lambası ampulü
değiştirilebilir.
Ampul duyunu saatin tersi
yönünde çevirerek lamba grubundan çıkarın.

202Araç bakımı
Dönüş lambası ampulünü,
duydan doğrudan çekip çıkarın.
Ampulü değiştirin.
Lamba grubunun takılması 1. Ampul taşıyıcıyı lamba grubuna takın ve üç vidayla sabitleyin.2. Lamba grubunu çizimdegörüldüğü gibi araç gövdesine
takın ve iki vidayla sabitleyin.
Arka kapaktaki lamba grubu
Lamba grubunun sökülmesi
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.

Araç bakımı2032. Plastik sabitleme somununu ellegevşetin.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4. Ampul taşıyıcıyı serbest bırakıpçıkarmak için mandalı bastırın.
5. LED'siz versiyon
Ampulü çıkarın ve yeni ampulü
takın:
Arka lamba ( 1)
Arka sis lambası (sol taraf), geri
vites lambası (sağ taraf) ( 2)
LED'li versiyon
Sadece geri vites lambası ampulü
değiştirilebilir.
Ampul duyunu saatin tersi
yönünde çevirerek lamba
grubundan çıkarın.
Ampulü duydan doğrudan çekip
çıkarın.

204Araç bakımıAmpulü değiştirin.
Lamba grubunun takılması 1. Ampul taşıyıcıyı lamba grubuna takın.
2. Lamba grubunu arka kapağatakın.
3. Lamba grubunu plastik sabitleme somunuyla sabitleyin.
4. Kapağı arka kapağa takın.
Yan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.

Araç bakımı2054. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası Plaka lambası LED şeklinde
tasarlanmış olup değiştirilemez.
LED'lerin arızalanması durumda bir
serviste değiştirin.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Ampul değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Ampul değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Ampul değişimini sadece bir servise
yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

206Araç bakımı
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
No.Akım devresi1Fan klima kontrol sistemi2–3Karoseri sigorta kutusu4–5Gösterge paneli sigorta kutusu6Motor soğutma ünitesi7Gövde kontrol modülü8Motor kontrol yakıt pompası9Motor kumandası
