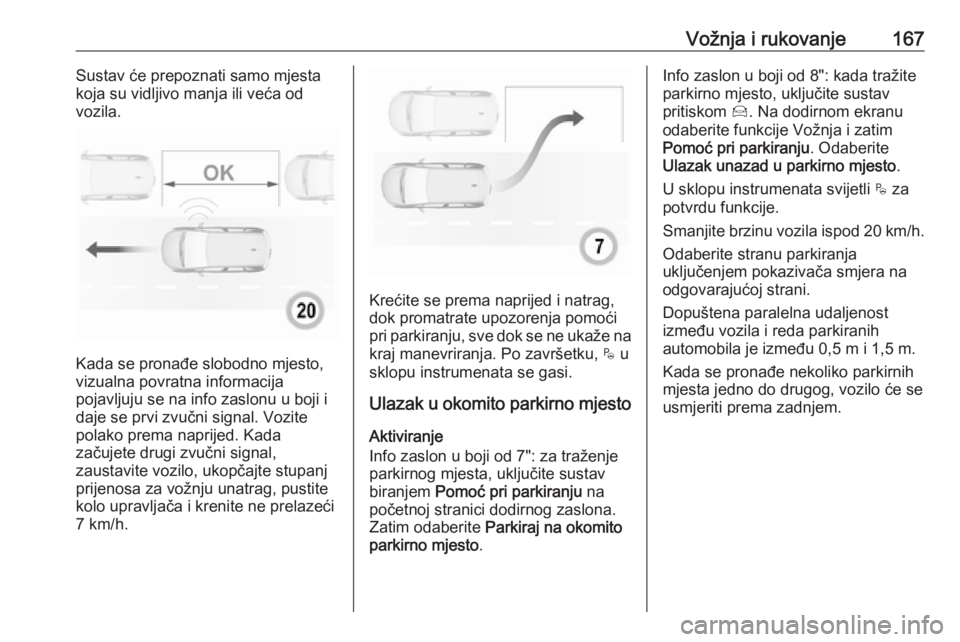

Vožnja i rukovanje167Sustav će prepoznati samo mjesta
koja su vidljivo manja ili veća od
vozila.
Kada se pronađe slobodno mjesto,
vizualna povratna informacija
pojavljuju se na info zaslonu u boji i
daje se prvi zvučni signal. Vozite
polako prema naprijed. Kada
začujete drugi zvučni signal,
zaustavite vozilo, ukopčajte stupanj
prijenosa za vožnju unatrag, pustite
kolo upravljača i krenite ne prelazeći
7 km/h.
Krećite se prema naprijed i natrag,
dok promatrate upozorenja pomoći
pri parkiranju, sve dok se ne ukaže na kraj manevriranja. Po završetku, 0007 u
sklopu instrumenata se gasi.
Ulazak u okomito parkirno mjesto
Aktiviranje
Info zaslon u boji od 7": za traženje parkirnog mjesta, uključite sustav
biranjem Pomoć pri parkiranju na
početnoj stranici dodirnog zaslona.
Zatim odaberite Parkiraj na okomito
parkirno mjesto .
Info zaslon u boji od 8": kada tražite
parkirno mjesto, uključite sustav
pritiskom 008D. Na dodirnom ekranu
odaberite funkcije Vožnja i zatim
Pomoć pri parkiranju . Odaberite
Ulazak unazad u parkirno mjesto .
U sklopu instrumenata svijetli 0007 za
potvrdu funkcije.
Smanjite brzinu vozila ispod 20 km/h .
Odaberite stranu parkiranja
uključenjem pokazivača smjera na
odgovarajućoj strani.
Dopuštena paralelna udaljenost
između vozila i reda parkiranih
automobila je između 0,5 m i 1,5 m.
Kada se pronađe nekoliko parkirnih
mjesta jedno do drugog, vozilo će se
usmjeriti prema zadnjem.

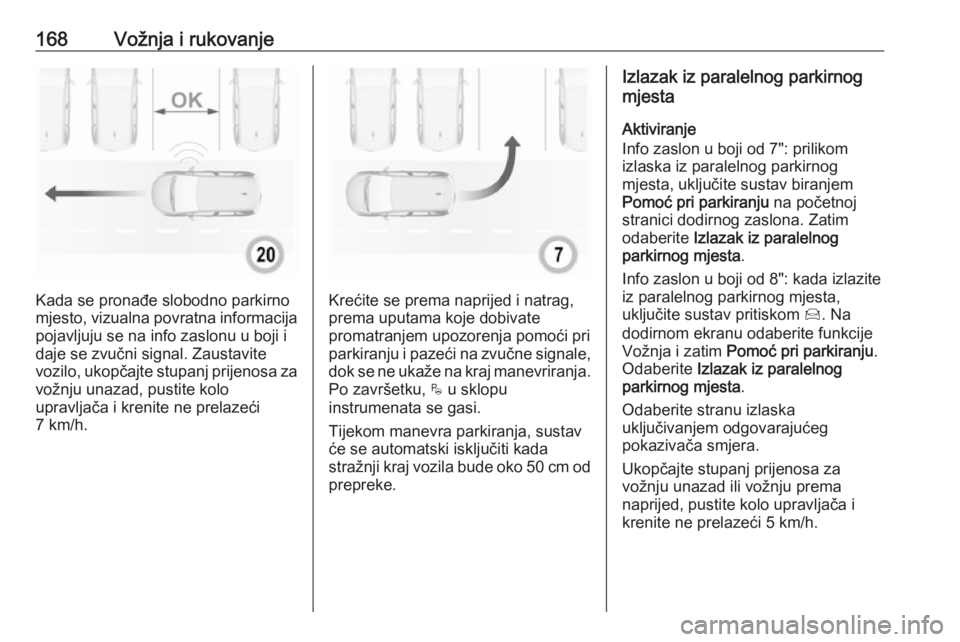

168Vožnja i rukovanje
Kada se pronađe slobodno parkirno
mjesto, vizualna povratna informacija
pojavljuju se na info zaslonu u boji i
daje se zvučni signal. Zaustavite
vozilo, ukopčajte stupanj prijenosa za vožnju unazad, pustite kolo
upravljača i krenite ne prelazeći
7 km/h.Krećite se prema naprijed i natrag,
prema uputama koje dobivate
promatranjem upozorenja pomoći pri
parkiranju i pazeći na zvučne signale,
dok se ne ukaže na kraj manevriranja.
Po završetku, 0007 u sklopu
instrumenata se gasi.
Tijekom manevra parkiranja, sustav
će se automatski isključiti kada
stražnji kraj vozila bude oko 50 cm od prepreke.
Izlazak iz paralelnog parkirnog
mjesta
Aktiviranje
Info zaslon u boji od 7": prilikom
izlaska iz paralelnog parkirnog
mjesta, uključite sustav biranjem
Pomoć pri parkiranju na početnoj
stranici dodirnog zaslona. Zatim
odaberite Izlazak iz paralelnog
parkirnog mjesta .
Info zaslon u boji od 8": kada izlazite
iz paralelnog parkirnog mjesta,
uključite sustav pritiskom 008D. Na
dodirnom ekranu odaberite funkcije Vožnja i zatim Pomoć pri parkiranju .
Odaberite Izlazak iz paralelnog
parkirnog mjesta .
Odaberite stranu izlaska
uključivanjem odgovarajućeg
pokazivača smjera.
Ukopčajte stupanj prijenosa za
vožnju unazad ili vožnju prema
naprijed, pustite kolo upravljača i
krenite ne prelazeći 5 km/h.

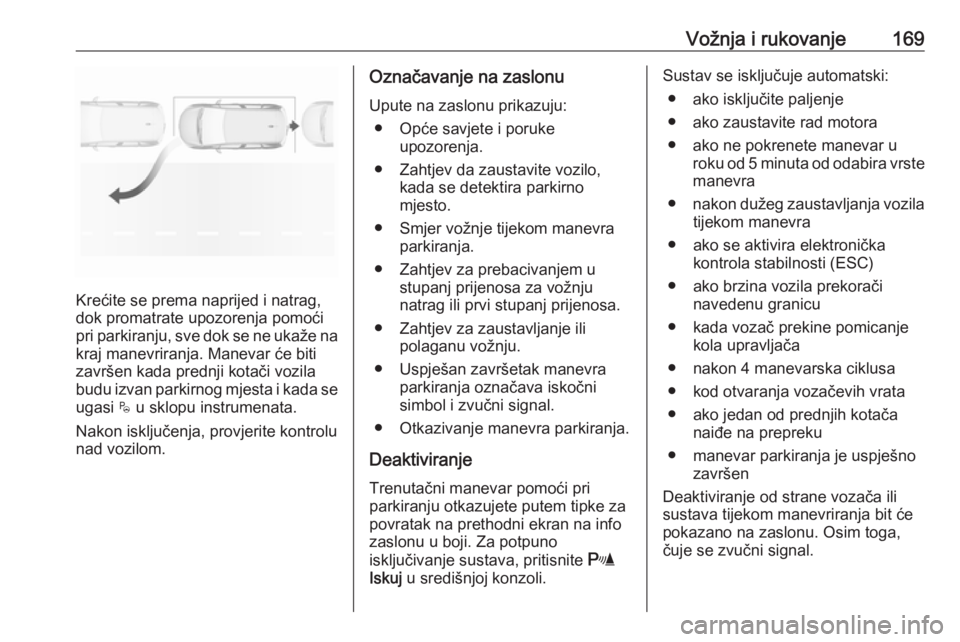

Vožnja i rukovanje169
Krećite se prema naprijed i natrag,
dok promatrate upozorenja pomoći
pri parkiranju, sve dok se ne ukaže na kraj manevriranja. Manevar će biti
završen kada prednji kotači vozila
budu izvan parkirnog mjesta i kada se
ugasi 0007 u sklopu instrumenata.
Nakon isključenja, provjerite kontrolu
nad vozilom.
Označavanje na zaslonu
Upute na zaslonu prikazuju: ● Opće savjete i poruke upozorenja.
● Zahtjev da zaustavite vozilo, kada se detektira parkirno
mjesto.
● Smjer vožnje tijekom manevra parkiranja.
● Zahtjev za prebacivanjem u stupanj prijenosa za vožnju
natrag ili prvi stupanj prijenosa.
● Zahtjev za zaustavljanje ili polaganu vožnju.
● Uspješan završetak manevra parkiranja označava iskočni
simbol i zvučni signal.
● Otkazivanje manevra parkiranja.
Deaktiviranje Trenutačni manevar pomoći priparkiranju otkazujete putem tipke za
povratak na prethodni ekran na info
zaslonu u boji. Za potpuno
isključivanje sustava, pritisnite r
Iskuj u središnjoj konzoli.Sustav se isključuje automatski:
● ako isključite paljenje
● ako zaustavite rad motora
● ako ne pokrenete manevar u roku od 5 minuta od odabira vrste
manevra
● nakon dužeg zaustavljanja vozila
tijekom manevra
● ako se aktivira elektronička kontrola stabilnosti (ESC)
● ako brzina vozila prekorači navedenu granicu
● kada vozač prekine pomicanje kola upravljača
● nakon 4 manevarska ciklusa
● kod otvaranja vozačevih vrata
● ako jedan od prednjih kotača naiđe na prepreku
● manevar parkiranja je uspješno završen
Deaktiviranje od strane vozača ili
sustava tijekom manevriranja bit će pokazano na zaslonu. Osim toga,
čuje se zvučni signal.

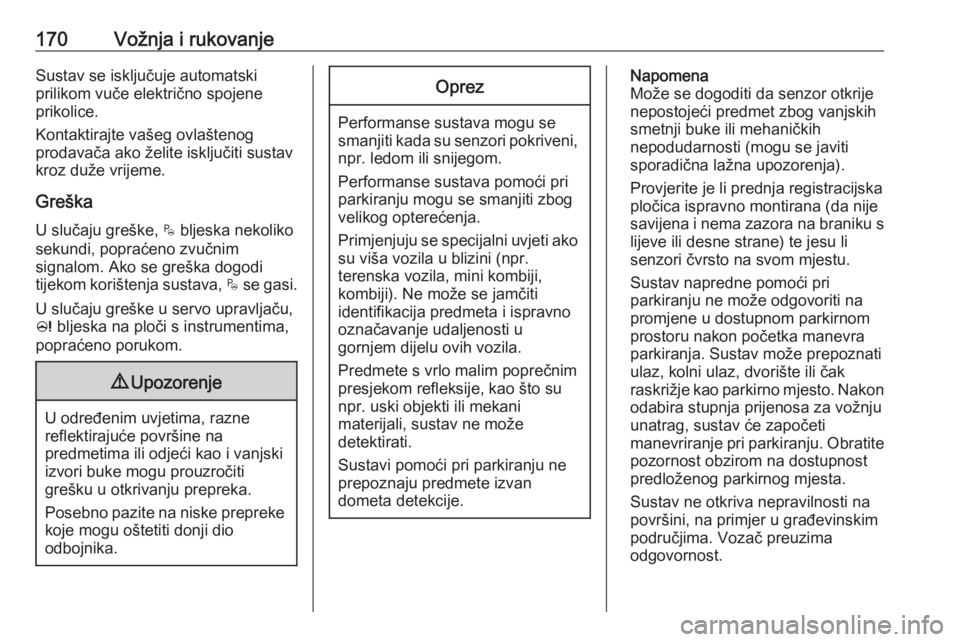

170Vožnja i rukovanjeSustav se isključuje automatski
prilikom vuče električno spojene
prikolice.
Kontaktirajte vašeg ovlaštenog
prodavača ako želite isključiti sustav
kroz duže vrijeme.
GreškaU slučaju greške, 0007 bljeska nekoliko
sekundi, popraćeno zvučnim
signalom. Ako se greška dogodi
tijekom korištenja sustava, 0007 se gasi.
U slučaju greške u servo upravljaču,
0046 bljeska na ploči s instrumentima,
popraćeno porukom.9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Može se dogoditi da senzor otkrije
nepostojeći predmet zbog vanjskih
smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična lažna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (da nije
savijena i nema zazora na braniku s
lijeve ili desne strane) te jesu li
senzori čvrsto na svom mjestu.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
ulaz, kolni ulaz, dvorište ili čak
raskrižje kao parkirno mjesto. Nakon odabira stupnja prijenosa za vožnju
unatrag, sustav će započeti
manevriranje pri parkiranju. Obratite
pozornost obzirom na dostupnost
predloženog parkirnog mjesta.
Sustav ne otkriva nepravilnosti na
površini, na primjer u građevinskim područjima. Vozač preuzima
odgovornost.

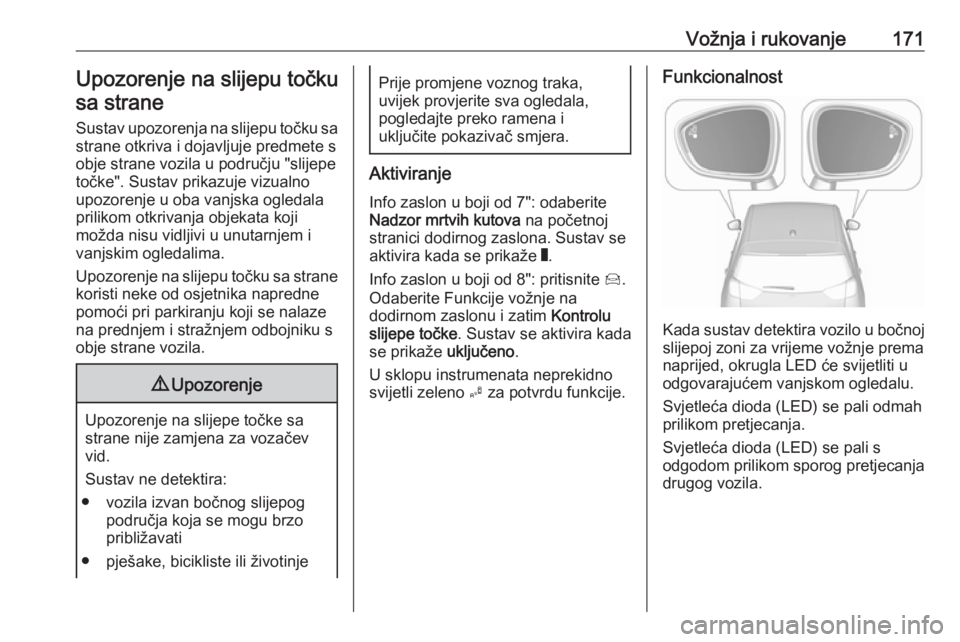

Vožnja i rukovanje171Upozorenje na slijepu točku
sa strane
Sustav upozorenja na slijepu točku sa
strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe
točke". Sustav prikazuje vizualno
upozorenje u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.
Upozorenje na slijepu točku sa strane
koristi neke od osjetnika napredne
pomoći pri parkiranju koji se nalaze
na prednjem i stražnjem odbojniku s
obje strane vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:
● vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje
Prije promjene voznog traka,
uvijek provjerite sva ogledala,
pogledajte preko ramena i
uključite pokazivač smjera.
Aktiviranje
Info zaslon u boji od 7": odaberite
Nadzor mrtvih kutova na početnoj
stranici dodirnog zaslona. Sustav se
aktivira kada se prikaže W.
Info zaslon u boji od 8": pritisnite 008D.
Odaberite Funkcije vožnje na
dodirnom zaslonu i zatim Kontrolu
slijepe točke . Sustav se aktivira kada
se prikaže uključeno.
U sklopu instrumenata neprekidno svijetli zeleno 0025 za potvrdu funkcije.
Funkcionalnost
Kada sustav detektira vozilo u bočnoj
slijepoj zoni za vrijeme vožnje prema
naprijed, okrugla LED će svijetliti u
odgovarajućem vanjskom ogledalu.
Svjetleća dioda (LED) se pali odmah
prilikom pretjecanja.
Svjetleća dioda (LED) se pali s
odgodom prilikom sporog pretjecanja
drugog vozila.

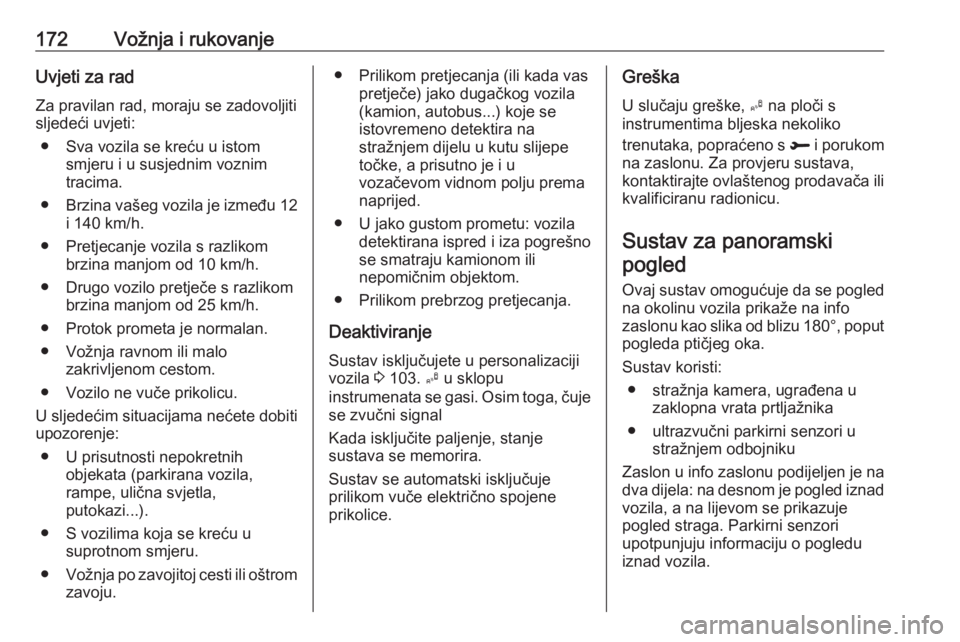

172Vožnja i rukovanjeUvjeti za radZa pravilan rad, moraju se zadovoljiti
sljedeći uvjeti:
● Sva vozila se kreću u istom smjeru i u susjednim voznim
tracima.
● Brzina vašeg vozila je između 12
i 140 km/h.
● Pretjecanje vozila s razlikom brzina manjom od 10 km/h.
● Drugo vozilo pretječe s razlikom brzina manjom od 25 km/h.
● Protok prometa je normalan.
● Vožnja ravnom ili malo zakrivljenom cestom.
● Vozilo ne vuče prikolicu.
U sljedećim situacijama nećete dobiti upozorenje:
● U prisutnosti nepokretnih objekata (parkirana vozila,
rampe, ulična svjetla,
putokazi...).
● S vozilima koja se kreću u suprotnom smjeru.
● Vožnja po zavojitoj cesti ili oštrom
zavoju.● Prilikom pretjecanja (ili kada vas pretječe) jako dugačkog vozila
(kamion, autobus...) koje se
istovremeno detektira na
stražnjem dijelu u kutu slijepe
točke, a prisutno je i u
vozačevom vidnom polju prema
naprijed.
● U jako gustom prometu: vozila detektirana ispred i iza pogrešno
se smatraju kamionom ili
nepomičnim objektom.
● Prilikom prebrzog pretjecanja.
Deaktiviranje Sustav isključujete u personalizacijivozila 3 103. 0025 u sklopu
instrumenata se gasi. Osim toga, čuje
se zvučni signal
Kada isključite paljenje, stanje
sustava se memorira.
Sustav se automatski isključuje
prilikom vuče električno spojene
prikolice.Greška
U slučaju greške, 0025 na ploči s
instrumentima bljeska nekoliko
trenutaka, popraćeno s R i porukom
na zaslonu. Za provjeru sustava, kontaktirajte ovlaštenog prodavača ili
kvalificiranu radionicu.
Sustav za panoramskipogled
Ovaj sustav omogućuje da se pogled
na okolinu vozila prikaže na info
zaslonu kao slika od blizu 180°, poput
pogleda ptičjeg oka.
Sustav koristi: ● stražnja kamera, ugrađena u zaklopna vrata prtljažnika
● ultrazvučni parkirni senzori u stražnjem odbojniku
Zaslon u info zaslonu podijeljen je na dva dijela: na desnom je pogled iznad vozila, a na lijevom se prikazuje
pogled straga. Parkirni senzori
upotpunjuju informaciju o pogledu
iznad vozila.

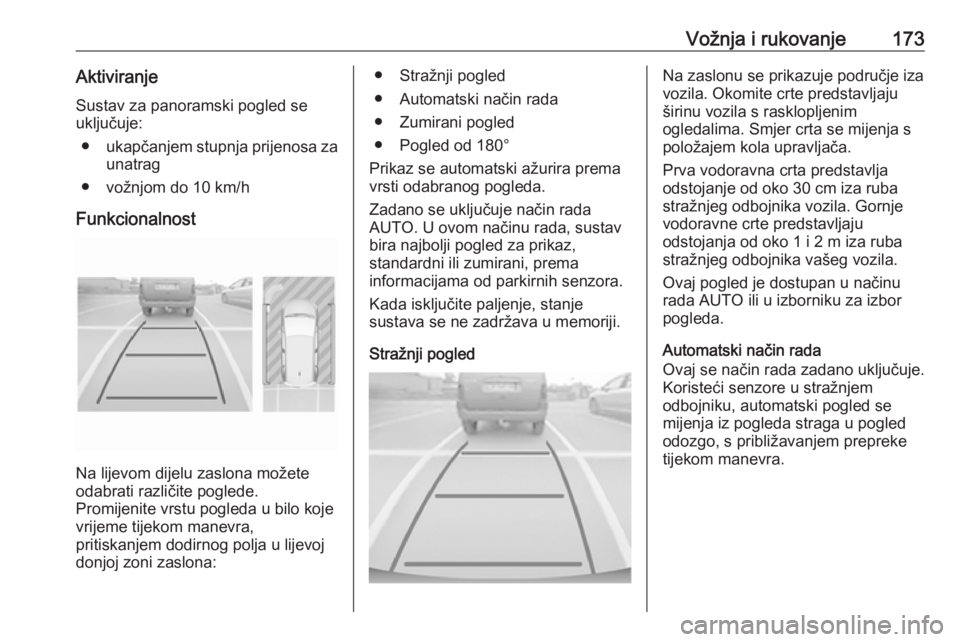

Vožnja i rukovanje173AktiviranjeSustav za panoramski pogled se
uključuje:
● ukapčanjem stupnja prijenosa za
unatrag
● vožnjom do 10 km/h
Funkcionalnost
Na lijevom dijelu zaslona možete
odabrati različite poglede.
Promijenite vrstu pogleda u bilo koje
vrijeme tijekom manevra,
pritiskanjem dodirnog polja u lijevoj
donjoj zoni zaslona:
● Stražnji pogled
● Automatski način rada
● Zumirani pogled
● Pogled od 180°
Prikaz se automatski ažurira prema
vrsti odabranog pogleda.
Zadano se uključuje način rada
AUTO. U ovom načinu rada, sustav
bira najbolji pogled za prikaz,
standardni ili zumirani, prema
informacijama od parkirnih senzora.
Kada isključite paljenje, stanje
sustava se ne zadržava u memoriji.
Stražnji pogledNa zaslonu se prikazuje područje iza
vozila. Okomite crte predstavljaju
širinu vozila s rasklopljenim
ogledalima. Smjer crta se mijenja s
položajem kola upravljača.
Prva vodoravna crta predstavlja
odstojanje od oko 30 cm iza ruba
stražnjeg odbojnika vozila. Gornje
vodoravne crte predstavljaju
odstojanja od oko 1 i 2 m iza ruba stražnjeg odbojnika vašeg vozila.
Ovaj pogled je dostupan u načinu
rada AUTO ili u izborniku za izbor
pogleda.
Automatski način rada
Ovaj se način rada zadano uključuje.
Koristeći senzore u stražnjem
odbojniku, automatski pogled se
mijenja iz pogleda straga u pogled
odozgo, s približavanjem prepreke
tijekom manevra.

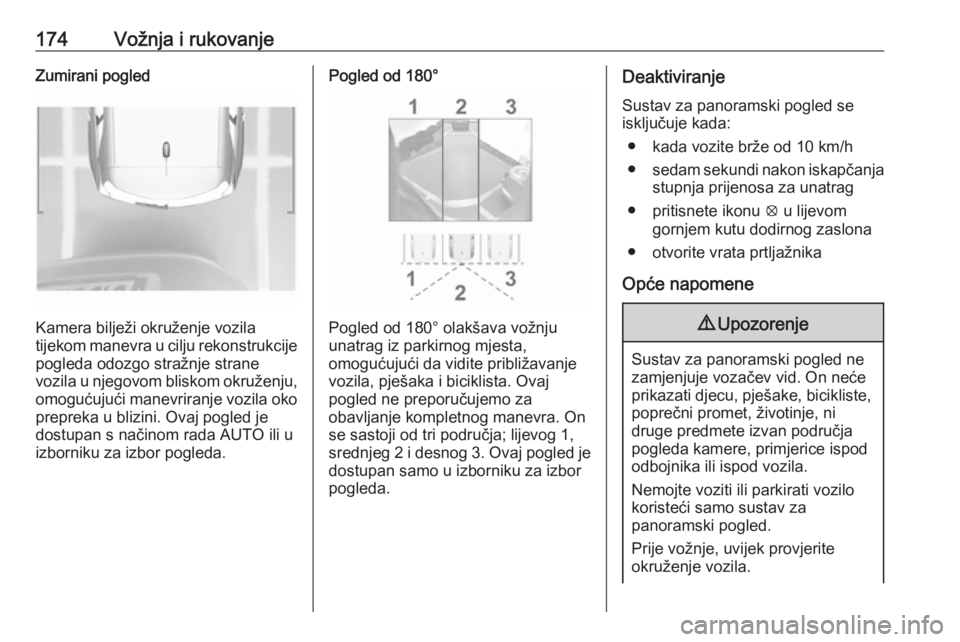

174Vožnja i rukovanjeZumirani pogled
Kamera bilježi okruženje vozila
tijekom manevra u cilju rekonstrukcije
pogleda odozgo stražnje strane
vozila u njegovom bliskom okruženju, omogućujući manevriranje vozila oko
prepreka u blizini. Ovaj pogled je
dostupan s načinom rada AUTO ili u
izborniku za izbor pogleda.
Pogled od 180°
Pogled od 180° olakšava vožnju
unatrag iz parkirnog mjesta,
omogućujući da vidite približavanje vozila, pješaka i biciklista. Ovaj
pogled ne preporučujemo za
obavljanje kompletnog manevra. On
se sastoji od tri područja; lijevog 1,
srednjeg 2 i desnog 3. Ovaj pogled je
dostupan samo u izborniku za izbor
pogleda.
Deaktiviranje
Sustav za panoramski pogled se
isključuje kada:
● kada vozite brže od 10 km/h
● sedam sekundi nakon iskapčanja
stupnja prijenosa za unatrag
● pritisnete ikonu 0054 u lijevom
gornjem kutu dodirnog zaslona
● otvorite vrata prtljažnika
Opće napomene9 Upozorenje
Sustav za panoramski pogled ne
zamjenjuje vozačev vid. On neće
prikazati djecu, pješake, bicikliste, poprečni promet, životinje, ni
druge predmete izvan područja
pogleda kamere, primjerice ispod
odbojnika ili ispod vozila.
Nemojte voziti ili parkirati vozilo
koristeći samo sustav za
panoramski pogled.
Prije vožnje, uvijek provjerite
okruženje vozila.
