2018.5 OPEL CROSSLAND X sensor

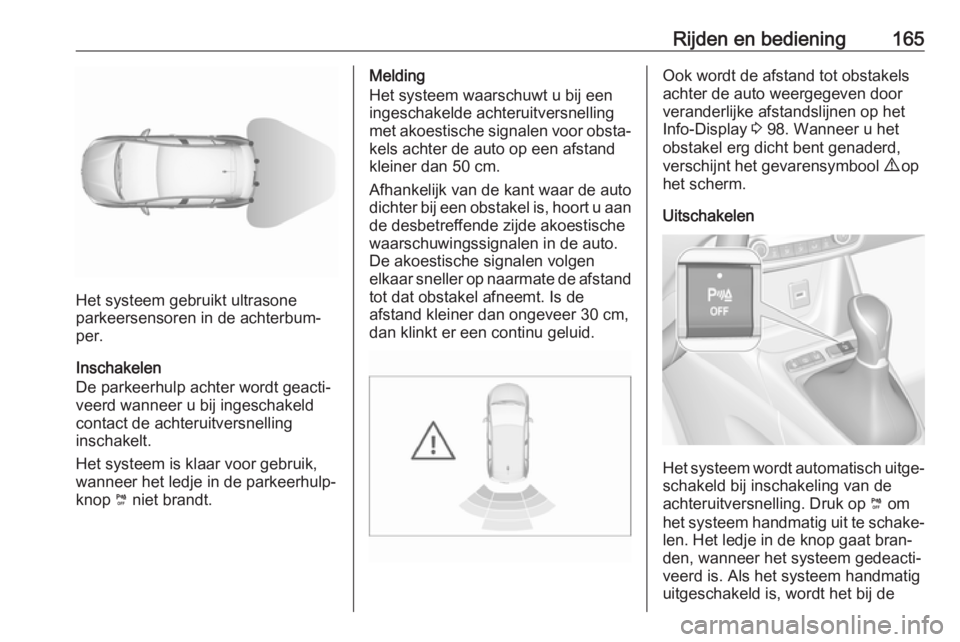

Rijden en bediening165
Het systeem gebruikt ultrasone
parkeersensoren in de achterbum‐
per.
Inschakelen
De parkeerhulp achter wordt geacti‐
veerd wanneer u bij ingeschakeld
contact de achteruitversnelling
inschakelt.
Het systeem is klaar voor gebruik,
wanneer het ledje in de parkeerhulp‐ knop ¼ niet brandt.
Melding
Het systeem waarschuwt u bij een
ingeschakelde achteruitversnelling
met akoestische signalen voor obsta‐ kels achter de auto op een afstandkleiner dan 50 cm.
Afhankelijk van de kant waar de auto
dichter bij een obstakel is, hoort u aan de desbetreffende zijde akoestische
waarschuwingssignalen in de auto.
De akoestische signalen volgen
elkaar sneller op naarmate de afstand
tot dat obstakel afneemt. Is de
afstand kleiner dan ongeveer 30 cm,
dan klinkt er een continu geluid.Ook wordt de afstand tot obstakels
achter de auto weergegeven door
veranderlijke afstandslijnen op het
Info-Display 3 98. Wanneer u het
obstakel erg dicht bent genaderd,
verschijnt het gevarensymbool 9 op
het scherm.
Uitschakelen
Het systeem wordt automatisch uitge‐
schakeld bij inschakeling van de
achteruitversnelling. Druk op ¼ om
het systeem handmatig uit te schake‐
len. Het ledje in de knop gaat bran‐
den, wanneer het systeem gedeacti‐
veerd is. Als het systeem handmatig
uitgeschakeld is, wordt het bij de

166Rijden en bedieningvolgende keer inschakelen van het
contact niet automatisch opnieuw
ingeschakeld.
Parkeerhulp voor-achter De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto.
Deze informeert en waarschuwt u met
akoestische signalen en een aandui‐
ding op het display.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter, elk met een andere geluidsfrequentie.Het systeem gebruikt ultrasone
parkeersensoren in de voor- en
achterbumper.
Inschakelen
Wanneer bij een rijsnelheid lager dan
10 km/u een obstakel voor de auto
wordt gedetecteerd, wordt naast de
parkeerhulp ook de parkeerhulp voor
geactiveerd.
Het systeem is klaar voor gebruik,
wanneer het ledje in de parkeerhulp‐
knop ¼ niet brandt.
Na deactivering van het systeem
brandt het ledje in de knop.
Melding
Het systeem waarschuwt u met
akoestische signalen voor obstakels
vóór of achter de auto.
Afhankelijk van de kant waar de auto
dichter bij een obstakel is, hoort u aan de desbetreffende zijde akoestische
waarschuwingssignalen in de auto.
De akoestische signalen volgen
elkaar sneller op naarmate de afstand
tot dat obstakel afneemt. Is de
afstand kleiner dan ongeveer 30 cm,
dan klinkt er een continu geluid.
Ook wordt de afstand tot obstakels
voor en achter de auto weergegeven
door veranderlijke afstandslijnen op
het Info-Display 3 98.

168Rijden en bedieningGeavanceerde parkeerhulp biedt
hulp bij de volgende handelingen:
● Inparkeren bij fileparkeren.
● Inparkeren bij haaks parkeren.
● Uitparkeren bij fileparkeren.
U hoeft alleen op te trekken, te
remmen en te schakelen, het sturen
gebeurt automatisch. U kunt het
sturen altijd overnemen door het
stuurwiel beet te pakken.
U moet mogelijk meerdere keren
voor- en achteruitrijden.
Instructies verschijnen op het Info-
Display 3 98.
De geavanceerde parkeerhulp is
alleen te activeren, wanneer u voor‐
uitrijdt.
De geavanceerde parkeerhulp werkt
altijd samen met de parkeerhulp voor/
achter.
Het systeem heeft zes ultrasone
parkeersensoren in voor- en achter‐
bumper.
Inparkeren bij fileparkeren
Inschakelen
7" Colour-Info-Display: om een
parkeervak te zoeken activeert u het
systeem door Parkeerhulp te selecte‐
ren op de startpagina van het
aanraakscherm. Selecteer vervol‐
gens Hier fileparkeren .
8" Colour-Info-Display: om een
parkeervak te zoeken activeert u het
systeem door op Í te drukken. Kies
Rijfuncties op het aanraakscherm en vervolgens Parkeerhulp . Kies Haaks
inparkeren .
$ gaat branden op de instrumenten‐
groep om aan te geven dat het
systeem geactiveerd is.
Verlaag de rijsnelheid tot onder
20 km/u.
Kies met de richtingaanwijzerhendel
de kant van de weg waar u wenst te
parkeren.
De afstand tussen uw auto en de rij
geparkeerde auto's bedraagt zo'n
0,5 tot 1,5 m.
Het systeem detecteert geen vakken die te klein of veel te groot zijn voor
uw auto.

172Rijden en bedieningWanneer u het systeem deactiveertof wanneer het systeem zichzelf
deactiveert tijdens het inparkeren,
geeft het display dit aan. Ook klinkt er een akoestisch signaal.
Het systeem wordt automatisch uitge‐
schakeld bij aansluiting van een
aanhanger op het elektrische
systeem van de auto.
Neem contact op met de dealer om
het systeem voor langere tijd uit te
schakelen.
Storing
Bij een storing knippert $ enkele
seconden in combinatie met een
akoestisch signaal. Als de storing
optreedt tijdens het gebruik van het
systeem, dooft $.
Bij een storing in de stuurbekrachti‐
ging knippert c op het instrumenten‐
paneel in combinatie met een bericht.9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals
externe geluidsbronnen ertoe
leiden dat het systeem obstakels
niet waarneemt.
In het bijzonder moet gelet worden op lage obstakels die het onderstegedeelte van de bumper kunnen
beschadigen.Voorzichtig
Het systeem werkt eventueel
minder goed wanneer de senso‐
ren zijn bedekt, bijv. met ijs of
sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste
afstandsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het
detectiebereik.
Let op
Mogelijk detecteert de sensor een
niet-bestaand object als gevolg van
echostoring van buitengeluiden of
mechanische verstoringen (sporadi‐ sche valse waarschuwingen kunnenvoorkomen).
Zorg ervoor dat de kentekenplaat voor goed gemonteerd is (niet
verbogen en geen speling ten
opzichte van de bumper links of
rechts) en dat de sensoren goed op
hun plek zitten.
De geavanceerde parkeerhulp
reageert eventueel niet op verande‐
ringen in de beschikbare parkeer‐
plek nadat u met het inparkeren bent
begonnen. Het systeem kan een
ingang, een oprit, een binnenplaats

Rijden en bediening173of zelfs een kruising als een parkeer‐
plek herkennen. Na het inschakelen van de achteruitversnelling begint
het systeem met inparkeren. Kijk
goed of de voorgestelde parkeerplek
inderdaad beschikbaar is.
Het systeem detecteert geen onre‐
gelmatigheden in het wegdek, bijv.
op bouwterreinen. De bestuurder
neemt de verantwoordelijkheid op zich.
Dodehoeksysteem Het dodehoeksysteem detecteert en
meldt objecten die zich, binnen een
specifieke dodehoekzone, aan
weerszijden van de auto bevinden.
Het systeem geeft een visueel alarm
visueel in elke buitenspiegel bij het
detecteren die in de binnen- en
buitenspiegels wellicht niet zichtbaar
zijn.
Het dodehoeksysteem maakt gebruik van sommige sensoren van de
geavanceerde parkeerhulp in de
voor- en achterbumper aan beide
zijden van de auto.9 Waarschuwing
Het dodehoeksysteem ontslaat de
bestuurder niet van zijn/haar plichtom zelf te kijken.
Het systeem detecteert geen:
● auto's die zich buiten de dode hoeken bevinden, en die moge‐lijk snel naderen
● voetgangers, fietsers of dieren Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de richtingaanwijzer.
Inschakelen
7'' Colour-Info-Display: kies Dode‐
hoekbewaking op de startpagina van
het aanraakscherm. Het systeem is
geactiveerd wanneer W verschijnt.
8'' Colour-Info-Display: druk op Í.
Kies Rijfuncties op het aanraak‐
scherm en kies vervolgens
Dodehoekdetectie . Het systeem is
geactiveerd wanneer aan verschijnt.
B brandt continu groen op de instru‐
mentengroep om aan te geven dat
het systeem geactiveerd is.
Werking
Wanneer het systeem tijdens het
vooruitrijden een voertuig in een dode hoek detecteert, gaat een rond ledje
op de desbetreffende buitenspiegel
branden.
Het ledje gaat bij detectie van het
voertuig onmiddellijk branden.
Wanneer u zelf langzaam inhaalt,
gaat het ledje met vertraging bran‐
den.

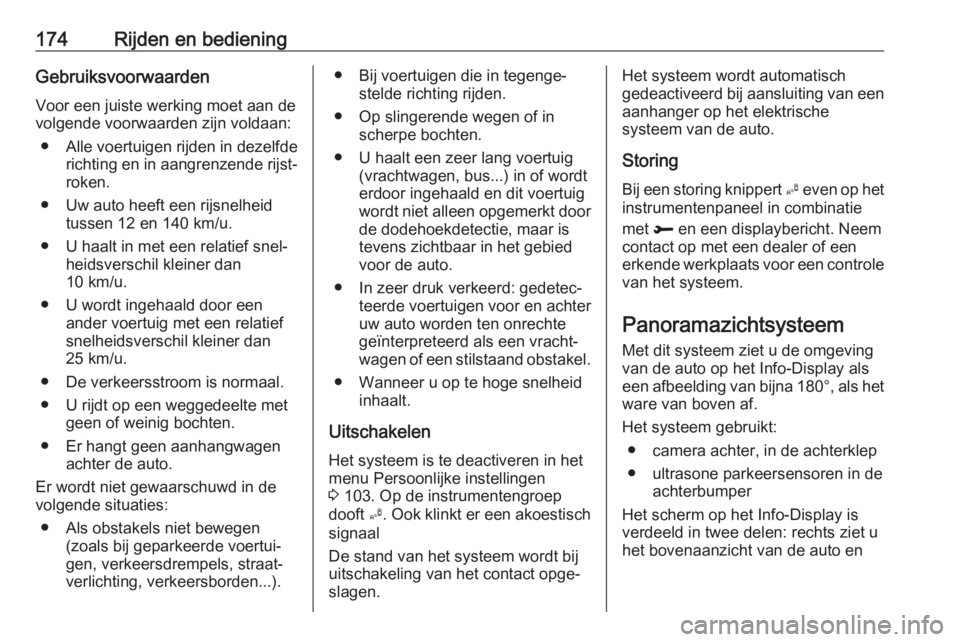

174Rijden en bedieningGebruiksvoorwaarden
Voor een juiste werking moet aan de
volgende voorwaarden zijn voldaan:
● Alle voertuigen rijden in dezelfde richting en in aangrenzende rijst‐
roken.
● Uw auto heeft een rijsnelheid tussen 12 en 140 km/u.
● U haalt in met een relatief snel‐ heidsverschil kleiner dan
10 km/u.
● U wordt ingehaald door een ander voertuig met een relatief
snelheidsverschil kleiner dan
25 km/u.
● De verkeersstroom is normaal.
● U rijdt op een weggedeelte met geen of weinig bochten.
● Er hangt geen aanhangwagen achter de auto.
Er wordt niet gewaarschuwd in de
volgende situaties:
● Als obstakels niet bewegen (zoals bij geparkeerde voertui‐
gen, verkeersdrempels, straat‐
verlichting, verkeersborden...).● Bij voertuigen die in tegenge‐ stelde richting rijden.
● Op slingerende wegen of in scherpe bochten.
● U haalt een zeer lang voertuig (vrachtwagen, bus...) in of wordt
erdoor ingehaald en dit voertuig
wordt niet alleen opgemerkt door de dodehoekdetectie, maar is
tevens zichtbaar in het gebied
voor de auto.
● In zeer druk verkeerd: gedetec‐ teerde voertuigen voor en achter
uw auto worden ten onrechte
geïnterpreteerd als een vracht‐
wagen of een stilstaand obstakel.
● Wanneer u op te hoge snelheid inhaalt.
Uitschakelen
Het systeem is te deactiveren in het
menu Persoonlijke instellingen
3 103. Op de instrumentengroep
dooft B. Ook klinkt er een akoestisch
signaal
De stand van het systeem wordt bij
uitschakeling van het contact opge‐
slagen.Het systeem wordt automatisch
gedeactiveerd bij aansluiting van een
aanhanger op het elektrische
systeem van de auto.
Storing
Bij een storing knippert B even op het
instrumentenpaneel in combinatie
met R en een displaybericht. Neem
contact op met een dealer of een
erkende werkplaats voor een controle
van het systeem.
Panoramazichtsysteem
Met dit systeem ziet u de omgeving
van de auto op het Info-Display als
een afbeelding van bijna 180°, als het
ware van boven af.
Het systeem gebruikt: ● camera achter, in de achterklep
● ultrasone parkeersensoren in de achterbumper
Het scherm op het Info-Display is
verdeeld in twee delen: rechts ziet u
het bovenaanzicht van de auto en

Rijden en bediening175links het achteraanzicht. De parkeer‐
sensoren vormen een aanvulling op
het panoramische bovenaanzicht van
de auto.
Inschakelen Het panoramazichtsysteem wordt
geactiveerd bij:
● inschakeling van de achteruitver‐
snelling
● snelheden tot 10 km/u
Werking
Links op het display kunt u de
verschillende weergaven kiezen. U kunt het type weergave tijdens een
manoeuvre altijd wijzigen door het
aanraakveld links onder op het
display aan te raken:
● Zicht naar achteren
● Auto-modus
● Ingezoomde weergave
● 180°-weergave
Bij het kiezen van een bepaalde
weergave wordt het display onmid‐
dellijk bijgewerkt.
Auto-modus is standaard geacti‐
veerd. In deze modus kiest het
systeem op basis van de informatie
van de parkeersensoren de beste
weergave, de standaardweergave of
ingezoomde weergave.
De stand van het systeem blijft bij
uitschakeling van het contact niet in
het geheugen staan.Zicht naar achteren
Het gebied achter de auto wordt
weergegeven op het scherm. De verticale lijnen geven de breedte vande auto aan met de spiegels uitge‐
klapt. De lijnen buigen met het stuur‐
wiel mee.
De eerste horizontale lijn ligt op een
afstand van zo'n 30 cm van de rand
van de achterbumper. De bovenste
horizontale lijnen liggen op zo'n 1 en
2 m afstand van de achterbumper.
Deze weergave is beschikbaar in de
AUTO-modus of in het menu voor
Weergavekeuze.

176Rijden en bedieningAuto-modus
Deze modus is standaard geacti‐
veerd. Als de auto tijdens een
parkeermanoeuvre een obstakel
nadert, wordt op basis van informatie van de parkeersensoren in de achter‐
bumper automatisch overgeschakeld
tussen een zicht naar achteren en
een bovenaanzicht.
Ingezoomde weergave
De camera registreert de omgeving
van de auto tijdens het parkeren om
een bovenaanzicht van de achter‐
zijde van de auto en het omringende
gebied te creëren, zodat u de auto
langs obstakels kunt manoeuvreren.
Deze weergave is beschikbaar in de
AUTO-modus of in het menu voor
Weergavekeuze.
180°-weergave
De 180°-weergave maakt het uitpar‐
keren gemakkelijker, omdat u nade‐
rende voertuigen, voetgangers en
fietsers kunt zien. Het wordt afgera‐
den deze weergave te hanteren voor
een complete parkeermanoeuvre. De
weergave bestaat uit drie gebieden:
link 1, midden 2 en rechts 3. De weer‐ gave is alleen te kiezen in het menu
voor weergavekeuze.
Uitschakelen
Het panoramazichtsysteem wordt
gedeactiveerd wanneer:
● u sneller rijdt dan 10 km/u
● zeven seconden na uitschakelen
van de achteruitversnelling
● u het pictogram q in de linker
bovenhoek van het aanraak‐ scherm aanraakt
● u de achterklep opent
Algemene informatie9 Waarschuwing
Het panoramazichtsysteem kan
nooit het zicht van de bestuurder
vervangen. Het brengt geen
kinderen, voetgangers, fietsers,
kruisend verkeer, dieren of even‐
tuele andere obstakels buiten het
zicht van de camera, zoals onder
de bumper of onder de auto, in
beeld.
Gebruik niet alleen het panorama‐
zichtsysteem om te rijden of te
parkeren.
