2018.5 OPEL CORSA E Manuale di uso e manutenzione (in Italian)

Cura del veicolo215Lampadine luci diurne / luci di
posizione
1. Ruotare il portalampada (1) in senso antiorario per staccarlo.
2. Avvicinare entrambi i fermipremendo ed estrarre il portalam‐pada dall'alloggiamento fari.
3. Tirare per rimuovere la lampadina
dal portalampada.
4. Sostituire e inserire la nuova lampadina nel portalampada.
5. Inserire il portalampada nell'allog‐
giamento del proiettore e ruotare
in senso orario.
Luci diurne / luci di posizione con
LED
Le luci di posizione e diurne sono a
LED e non sono sostituibili. Rivolgersi a un'officina in caso di LED difettoso.
Fari allo xeno9 Pericolo
I fari allo xeno funzionano con
tensione elettrica estremamente
elevata. Non toccare. Far sosti‐
tuire le lampadine da un'officina.
Le luci di posizione / diurne sono a
LED e non sono sostituibili.
Le lampadine dei proiettori laterali
addizionali possono essere sostituite.
Indicatori di direzione anteriori
3 217.
Proiettori laterali addizionali

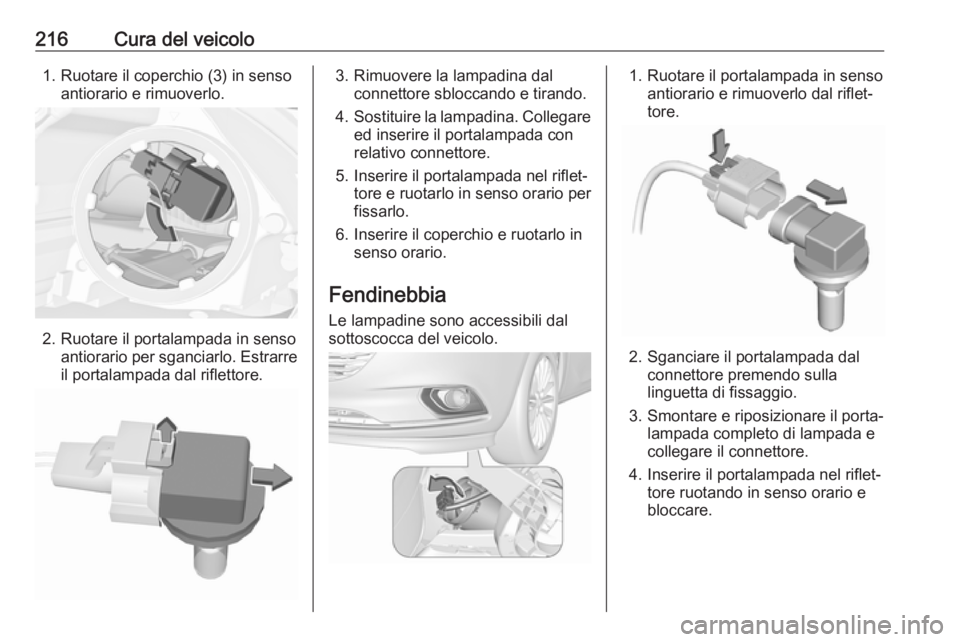

216Cura del veicolo1. Ruotare il coperchio (3) in sensoantiorario e rimuoverlo.
2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Rimuovere la lampadina dal connettore sbloccando e tirando.
4. Sostituire la lampadina. Collegare
ed inserire il portalampada con
relativo connettore.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario per
fissarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Fendinebbia Le lampadine sono accessibili dal
sottoscocca del veicolo.1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
2. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nel riflet‐ tore ruotando in senso orario e
bloccare.

Cura del veicolo217Indicatori di direzioneanteriori
Gli indicatori di direzione anteriori
sono lampadine a lunga durata che
non consentono la sostituzione.
Rivolgersi a un'officina in caso di una
lampadina a lunga durata difettosa.
Luci posteriori
1. Staccare il coperchio nel vano di carico sul lato rispettivo e rimuo‐
vere.
Rimuovere tutti i componenti,
come kit di riparazione pneumatici
o attrezzi, dall'inserto posteriore.
Comprimere questo inserto sul
lato superiore e rimuovere dalla
fiancata.
2. Svitare a mano entrambi i dadi di fissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4.Premere le linguette di fissaggio e
rimuovere il portalampada dal
gruppo ottico.

218Cura del veicolo5. Smontare la lampadina spingen‐dola leggermente nel portalam‐
pada e ruotandola in senso antio‐
rario:
Luce posteriore / luce dei freni ( 1)
Indicatore di direzione ( 2)
6. Inserire la lampada nel relativo portalampada e ruotare in senso
orario. Innestare il portalampada
nel gruppo ottico. Montare il
gruppo ottico con i perni di fissag‐ gio nelle cavità della carrozzeria
del veicolo e serrare i dadi di
fissaggio in plastica dall'interno
del vano di carico.
Chiudere il coperchio e aggan‐
ciarlo.
Luce di retromarcia / retronebbia La luce di retromarcia si trova sul
gruppo luci di destra nel portellone
posteriore e la luce del retronebbia si
trova sul gruppo luci di sinistra nel
portellone posteriore.
La descrizione per la sostituzione
delle lampadine è la stessa per
entrambe le luci.
1. Rimuovere la vite dal portellone posteriore.
2. Muovere leggermente il gruppoluci verso l'esterno, poi estrarre
dal portellone posteriore.
3. Rimuovere il portalampada ruotando.

Cura del veicolo2194. Smontare la lampadina spingen‐dola leggermente nel portalam‐
pada e ruotandola in senso
antiorario. Sostituire la lampa‐
dina.
5. Inserire il portalampada nel gruppo e ruotare per fissare.
6. Montare il gruppo ottico nel portel‐
lone posteriore e fissarlo con la
vite.
Indicatori di direzione laterali
Per sostituire la lampadina, smontarel'alloggiamento della lampadina.1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e smontarla dall'allog‐
giamento.
3. Tirare la lampadina dal portalam‐ pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Terza luce di arresto
Per la sostituzione dei LED, rivolgersi
ad un'officina.

220Cura del veicoloLuci della targa
1. Inserire un cacciavite nell'allog‐giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampadina verso il basso, facendo attenzione a non
tirare il cavo.
3. Smontare il portalampada dall'al‐ loggiamento della lampadaruotando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare
in senso orario.
6. Inserire la lampadina nel paraurti e innestarla.
Luci interne
Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● luce plafoniera
● illuminazione del quadro stru‐ menti

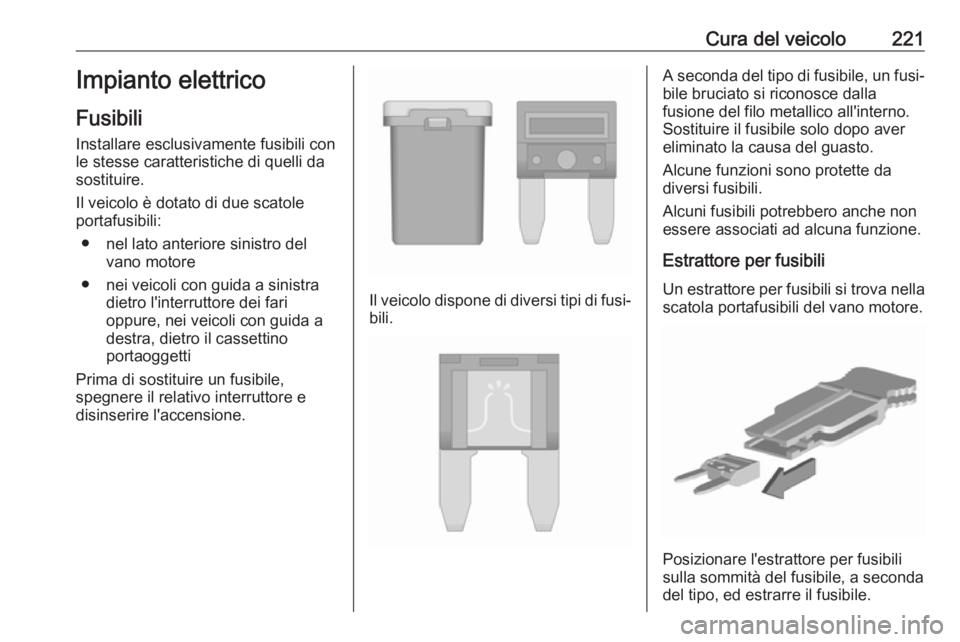

Cura del veicolo221Impianto elettricoFusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole portafusibili:
● nel lato anteriore sinistro del vano motore
● nei veicoli con guida a sinistra dietro l'interruttore dei fari
oppure, nei veicoli con guida a
destra, dietro il cassettino
portaoggetti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Il veicolo dispone di diversi tipi di fusi‐ bili.
A seconda del tipo di fusibile, un fusi‐bile bruciato si riconosce dalla
fusione del filo metallico all'interno.
Sostituire il fusibile solo dopo aver
eliminato la causa del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.

222Cura del veicoloScatola portafusibili nelvano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.
N.Circuito1Modulo interfaccia rimorchio,
sistema di trasporto posteriore2–3Sensore della batteria4Pompa carburante modulo di
controllo telaio5ABS6Anabbaglianti e luci diurne di
sinistra, dispositivo di chiusura
abbaglianti allo xeno di sinistra e di destra7–8Centralina del cambio MTA,
centralina GPL9Centralina della carrozzeria10Regolazione profondità fari11Tergilunotto12Lunotto termico13Abbaglianti e luci diurne di destra
