2018.5 OPEL CASCADA Omaniku käsiraamat (in Estonian)

Näidikud ja juhtseadised87Märgutuled armatuurlaual

88Näidikud ja juhtseadisedMärgutuled keskkonsoolil
Ülevaade
OSuunatuli 3 88XTurvavöö kinnitamise meeldetu‐
letus 3 89vTurvapadjad ja turvavööpingutid
ning turvakaared 3 89VTurvapadja väljalülitamine
3 89pAkulaadimissüsteem 3 89ZTöötõrke märgutuli 3 90RPiduri- ja sidurisüsteem 3 90-Vajutada pedaali 3 90mElektriline seisupidur 3 90jElektrilise seisupiduri rike
3 90uABS-i pidurisüsteem 3 91RKõrgema käigu sisselülitamine
3 91cRoolivõimendi 3 91)Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 91aElektrooniline stabiilsuskontroll
on välja lülitatud 3 91bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 91kVeojõukontrollisüsteem välja
lülitatud 3 92!Eelsoojendus 3 92%Heitgaaside filter 3 92YAdBlue 3 92wRehvirõhu jälgimissüsteem
3 92IMootoriõli surve 3 92iMadal kütusetase 3 93dKäivitustõkesti 3 938Välisvalgustus 3 93CKaugtuli 3 93lKaugtulede abifunktsioon
3 93fKohanduvad esituled 3 93>Udutuli 3 94rTagumine udutuli 3 94mPüsikiiruse regulaator 3 94AAvastati eessõitev sõiduk
3 94hUks on lahti 3 94
Suunatuled
Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.

Näidikud ja juhtseadised89Lambi vahetamine 3 196, kaitsmed
3 203.
Suunatuled 3 120.
Turvavöö kinnitamise meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Punane juhiistme sümbol X põleb või
vilgub.
Punane kaassõitja istme sümbol k
põleb või vilgub, kui istmel on sõitja.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvapadi, turvavööpingutid ja turvakaared
v näitab punast.Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui see ei sütti, või ei kustu 4 sekundi järel või süttib sõidu ajal, on ilmnenud
turvapadjasüsteemi, turvavööde
eelpingutite või automaatsete
turvakaarte rike. Turvapadjad,
turvavööde eelpingutid ja
turvakaared ei pruugi õnnetuse korral
rakenduda.
Turvavööpingutite, turvapatjade või
turvakaarte rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvapadjasüsteem,
turvavööpingutid 3 56, 3 53.
Ümberpaiskumiskaitse süsteem
3 43.
Turvapadja väljalülitamine
V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 61.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
p näitab punast.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abi saamiseks hooldustöökotta.

90Näidikud ja juhtseadisedTöötõrke märgutuliKollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Piduri- ja sidurisüsteem
R näitab punast.
Piduri- ja sidurivedeliku tase on liiga madal 3 194.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 151.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb Elektrilise seisupiduri vabastamiseks
on tuleb piduripedaali vajutada
3 151.
Mootori käivitamiseks režiimis
Autostop tuleb vajutada siduripedaali. Peatamis-käivitussüsteem 3 138.
Vilgub
Mootori käivitamiseks võtme abil
tuleb siduripedaal alla vajutada 3 16,
3 137.
Mõne versiooni korral kuvatakse juhi infokeskuses teadet siduripedaalikasutamiseks 3 101.
Elektriline seisupidur
Punane sümbol m põleb või vilgub.
Põleb Elektriline seisupidur on rakendatud
3 151.
Vilgub
Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Lülitage
süüde sisse, vajutage piduripedaali ja
püüdke süsteem lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike
Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 151.

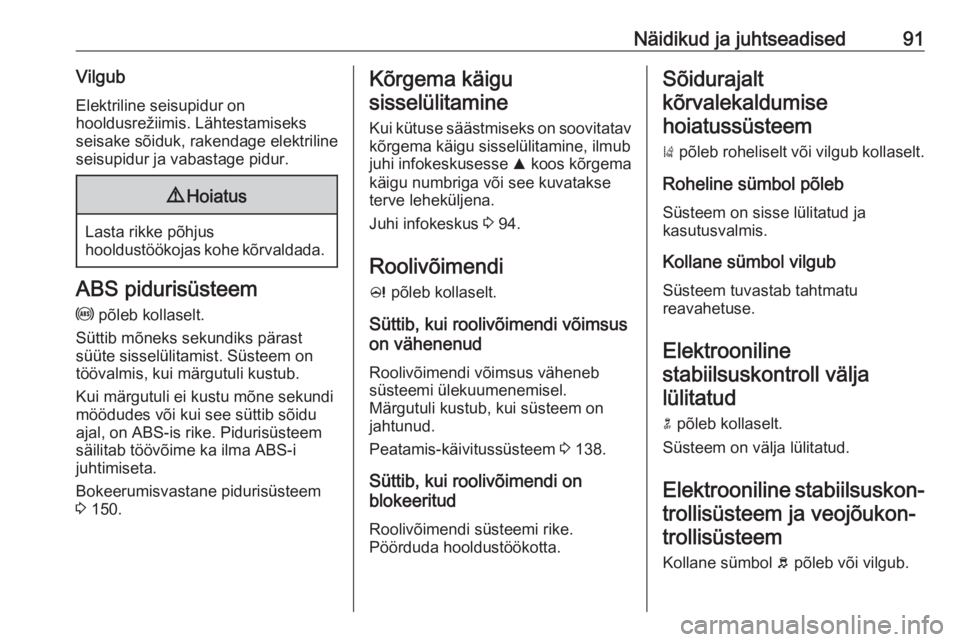

Näidikud ja juhtseadised91VilgubElektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 150.
Kõrgema käigu
sisselülitamine
Kui kütuse säästmiseks on soovitatav
kõrgema käigu sisselülitamine, ilmub
juhi infokeskusesse R koos kõrgema
käigu numbriga või see kuvatakse
terve leheküljena.
Juhi infokeskus 3 94.
Roolivõimendi
c põleb kollaselt.
Süttib, kui roolivõimendi võimsus
on vähenenud
Roolivõimendi võimsus väheneb
süsteemi ülekuumenemisel.
Märgutuli kustub, kui süsteem on
jahtunud.
Peatamis-käivitussüsteem 3 138.
Süttib, kui roolivõimendi on
blokeeritud
Roolivõimendi süsteemi rike.
Pöörduda hooldustöökotta.Sõidurajalt
kõrvalekaldumise hoiatussüsteem
) põleb roheliselt või vilgub kollaselt.
Roheline sümbol põleb
Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Elektroonilinestabiilsuskontroll välja lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐ trollisüsteem ja veojõukon‐trollisüsteem
Kollane sümbol b põleb või vilgub.

92Näidikud ja juhtseadisedVilgub
Süsteem on aktiivselt rakendatud. Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt vähesel määral pidurdada.
Põleb Süsteemis on rike. Juhi infokeskuse
ekraanile ilmub hoiatusteade. Sõitu
on võimalik jätkata. Süsteem ei tööta.
Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Elektrooniline stabiilsuskontroll
(ESC) 3 154, veojõukontrolli
süsteem (TC) 3 153.
Veojõukontrollisüsteem välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Heitgaaside filter Kollane sümbol % põleb või vilgub.
Heitgaaside filter vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.
PõlebHeitgaaside filter on täitunud.
Käivitada puhastusprotsess kohe, kui
võimalik.
Vilgub Filter on lõpuni täitunud. Käivitada
puhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Heitgaaside filter 3 142, peatumis-/
käivitamissüsteem 3 138.
AdBlue
Kollane sümbol Y vilgub.AdBlue tase on madal. Mootori
käivitamise tõkestamise vältimiseks
lisage lähimal ajal AdBlue'd.
AdBlue 3 143.
Rehvirõhu jälgimissüsteem Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud
ilma rõhuandurita rehv (nt varuratas). 60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Rehvirõhu jälgimise süsteem 3 210.
Mootoriõli surve
I näitab punast.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.

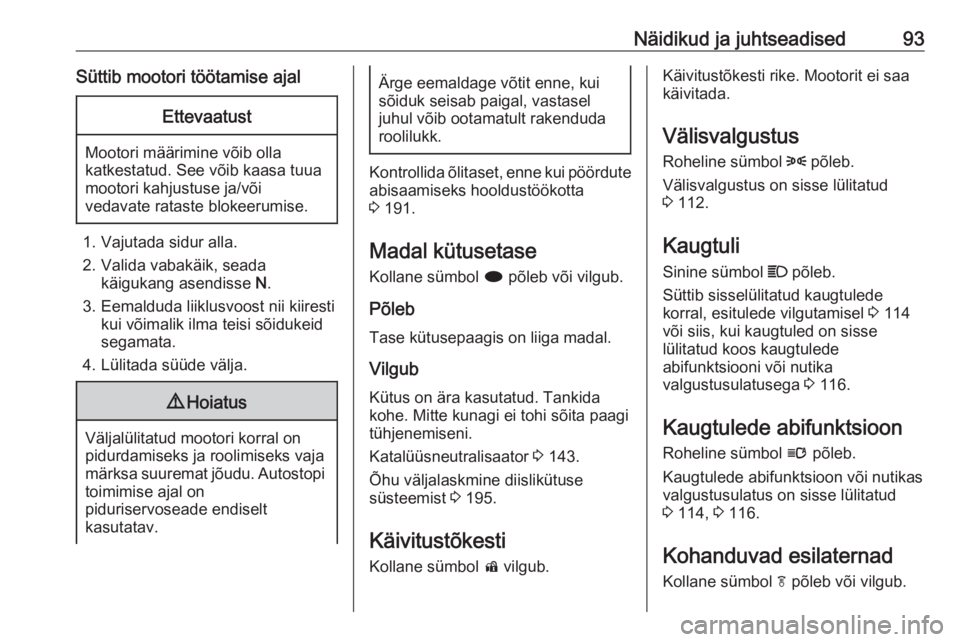

Näidikud ja juhtseadised93Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti kui võimalik ilma teisi sõidukeidsegamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 191.
Madal kütusetase Kollane sümbol i põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsneutralisaator 3 143.
Õhu väljalaskmine diislikütuse
süsteemist 3 195.
Käivitustõkesti Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa
käivitada.
Välisvalgustus Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud 3 112.
Kaugtuli Sinine sümbol C põleb.
Süttib sisselülitatud kaugtulede
korral, esitulede vilgutamisel 3 114
või siis, kui kaugtuled on sisse
lülitatud koos kaugtulede
abifunktsiooni või nutika
valgustusulatusega 3 116.
Kaugtulede abifunktsioon Roheline sümbol l põleb.
Kaugtulede abifunktsioon või nutikas
valgustusulatus on sisse lülitatud
3 114, 3 116.
Kohanduvad esilaternad Kollane sümbol f põleb või vilgub.

94Näidikud ja juhtseadisedPõlebRike süsteemis.
Pöörduda abi saamiseks
hooldustöökotta.
Vilgub
Süsteem on üle läinud
sümmeetrilistele lähituledele.
Märgutuli f vilgub umbes 4 sekundit
pärast süüte sisselülitamist. See on meeldetuletus, et süsteem on sisse
lülitatud 3 115.
Tulede automaatjuhtimine 3 113.
Udutuli
Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 120.
Tagumine udutuli r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 121.Püsikiiruse regulaator
Valge või roheline sümbol m põleb.
Valge sümbol põleb
Süsteem on sisse lülitatud.
Roheline sümbol põleb Püsikiiruse regulaator on aktiivne.
Püsikiiruse regulaator 3 157.
Avastati eessõitev sõiduk Roheline sümbol A põleb.
Avastati samal rajal ees sõitev
sõiduk.
Esikokkupõrke hoiatus 3 160.
Uks lahti
h : kuvatakse juhi infokeskuses, kui
uks või pakiruumi kaas on avatud.Ekraanid
Juhi infokeskus Juhi infokeskus asub armatuurlaual
spidomeetri ja tahhomeetri vahel.
Ekraanil võidakse kuvada järgmisi
põhimenüüsid, mida saab valida
suunatulede hooval asuva MENU
vajutamisega. Ekraani ülemisel real kuvatakse järgmised
menüüsümbolid:
