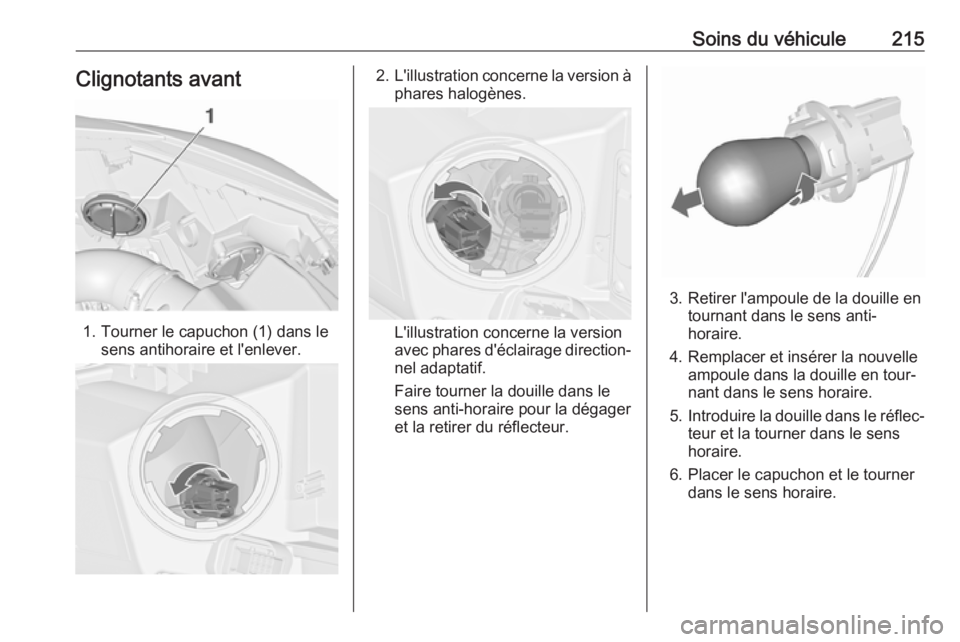

Soins du véhicule215Clignotants avant
1. Tourner le capuchon (1) dans lesens antihoraire et l'enlever.
2.L'illustration concerne la version à
phares halogènes.
L'illustration concerne la version
avec phares d'éclairage direction‐
nel adaptatif.
Faire tourner la douille dans le
sens anti-horaire pour la dégager
et la retirer du réflecteur.
3. Retirer l'ampoule de la douille en tournant dans le sens anti-
horaire.
4. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐
nant dans le sens horaire.
5. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
6. Placer le capuchon et le tourner dans le sens horaire.

216Soins du véhiculeFeux arrière
1. Ouvrir et déposer le recouvre‐ment de l'intérieur du couvercle decoffre en desserrant la vis à l'aide
d'une pièce de monnaie.
2. Les feux stop, les feux arrière et le
feu antibrouillard se composent
de diodes électroluminescentes
(LED) et ne peuvent pas être
changés.
Déposer la douille d'ampoule en
la tournant dans le sens antiho‐
raire.
Clignotants ( 1)
Feux de recul ( 2)
3. Déposer et remplacer l'ampoule
4. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
5. Fermer le couvercle en commen‐ çant par insérer les agrafes de
fixation. Verrouiller le couvercle
en tournant la vis dans le sens
horaire à l'aide d'une pièce de
monnaie.
Feux additionnels dans
l'encadrement du couvercle de
coffre
1. Ouvrir le couvercle de coffre.

Soins du véhicule217
2. Dégager le couvercle dans lagarniture latérale et l'enlever.
3. Déposer la douille d'ampoule enla tournant dans le sens antiho‐
raire.
Clignotants ( 1)
Feux arrière ( 2)
4. Déposer et remplacer l'ampoule.
5. Insérer la douille d'ampoule dans le logement et la tourner dans le
sens horaire.
6. Fixer le couvercle de garnissage latéral.
Feux de direction latéraux
Pour remplacer l'ampoule, déposer le
logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

218Soins du véhicule
2.Tourner la douille d'ampoule dans
le sens anti-horaire et la déposer
du logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en la tournant
dans le sens anti-horaire.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.

Soins du véhicule2195. Insérer la douille d'ampoule dansle logement de feu et la tourner
dans le sens horaire.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● À l'avant gauche du comparti‐ ment moteur,
● Dans les véhicules avec la direc‐
tion à gauche, à l'intérieur
derrière le compartiment de
rangement ou, dans les véhicu‐
les avec la direction à droite, derrière la boîte à gants,
● Derrière un cache sur le côté gauche du coffre.
Avant de remplacer un fusible, désac‐
tiver le commutateur correspondant
et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la
défaillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.

220Soins du véhiculePince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.
Boîte à fusibles du compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

Soins du véhicule221N°Circuit électrique1Module de commande du moteur2Sonde lambda3Injection de carburant, système
d'allumage4Injection de carburant, système
d'allumage5–6Chauffage des rétroviseurs7Commande de ventilateur8Sonde lambda, refroidissement
moteur9Capteur de lunette arrière10Capteur de batterie du véhicule11Déverrouillage du coffre12Éclairage directionnel adaptatif,
commande automatique des
feux13Vannes ABS14–N°Circuit électrique15Module de commande du moteur16Démarreur17Module de commande de trans‐
mission18Lunette arrière chauffante19Lève-vitres électroniques avant20Lève-vitres électroniques arrière21Centre électrique arrière22Feu de route gauche (halogène)23Lave-phares24Feu de croisement droit (xénon)25Feu de croisement gauche
(xénon)26Phares antibrouillard27Chauffage du gazole (diesel)28Système démarrage/arrêt29Frein de stationnement élec‐
triqueN°Circuit électrique30Pompe d'ABS31–32Airbag33Éclairage directionnel adaptatif,
commande automatique des
feux34Recirculation des gaz d'échap‐
pement35Lève-vitres électriques, détec‐
teur de pluie, rétroviseurs exté‐
rieur36Climatisation37–38Pompe à vide39Module de commande d'alimen‐
tation en carburant40Lave-glace avant41Feu de route droit (halogène)42Ventilateur de radiateur

222Soins du véhiculeN°Circuit électrique43Essuie-glace avant44–45Ventilateur de radiateur46–47Avertisseur sonore48Ventilateur de radiateur49Pompe à carburant50Mise à niveau des phares, éclai‐
rage directionnel adaptatif51–52Chauffage auxiliaire, moteur
diesel53Module de commande de trans‐
mission, module de commande
du moteur54Pompe à vide, groupe d'instru‐
ments du tableau de bord, venti‐
lation du chauffage, climatisationAprès avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, des
dysfonctionnements peuvent surve‐
nir.
Boîte à fusibles du tableau
de bordDans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière le compartiment de range‐
ment du tableau de bord.
Ouvrir le compartiment et le pousser vers la gauche pour le libérer. Rabat‐
tre le compartiment vers le bas et l'en‐
lever.
Dans les véhicules avec direction à
droite, la boîte à fusibles se trouve
derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants, puis
ouvrir le couvercle et le rabattre.
