2018.5 OPEL CASCADA ESP

68Asientos, sistemas de seguridadPosiciones de montaje del sistema de retención infantil
Opciones permitidas para el montaje de un sistema de retención infantil
Clase de peso
En el asiento del acompañante
En los asientos traseros
airbag activadoairbag desactivadoGrupo 0: hasta 10 kgXU 1UGrupo 0+: hasta 13 kgXU1UGrupo I: de 9 a 18 kgXU1U2Grupo II: de 15 a 25 kgXXUGrupo III: de 22 a 36 kgXXU1:Si el sistema de retención infantil se fija con un cinturón de seguridad de tres puntos, desplace el asiento hasta la
zona de ajuste de parte trasera y ajuste la altura del asiento a la posición superior. Ajuste el respaldo del asiento tan cerca como sea posible de la posición vertical para asegurar la tensión del cinturón en el lado de la hebilla.2:Desmonte el reposacabezas trasero cuando utilice sistemas de retención infantil de este grupo de peso 3 46.U:Adecuado para uso universal en combinación con un cinturón de seguridad de tres puntos.X:No se permiten sistemas de retención infantil en esta clase de peso.

Asientos, sistemas de seguridad69Opciones permitidas para el montaje de un sistema de retención infantil ISOFIXClase de pesoClase de tamañoFijaciónEn el asiento del acompañanteEn los asientos traserosGrupo 0: hasta 10 kgEISO/R1XIL *Grupo 0+: hasta 13 kgEISO/R1XIL *DISO/R2XIL *CISO/R3XIL *Grupo I: de 9 a 18 kgDISO/R2XIL *CISO/R3XIL *BISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grupo II: de 15 a 25 kgXILGrupo III: de 22 a 36 kgXILIL:Adecuada para sistemas de retención infantil ISOFIX de las categorías ‘específica del vehículo’, ‘limitada’ o ‘semiu‐
niversal’. El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.IUF:Adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de peso.X:Ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.

70Asientos, sistemas de seguridad*:Mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo lo
que sea necesario.**:Desmonte el reposacabezas respectivo cuando utilice sistemas de retención infantil de esta clase de tamaño 3 46.
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:Sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso
de 9 a 18 kg.B - ISO/F2:Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso
de 9 a 18 kg.B1 - ISO/F2X:Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso
de 9 a 18 kg.C - ISO/R3:Sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso
hasta 18 kg.D - ISO/R2:Sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kg.E - ISO/R1:Sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta13 kg.

Portaobjetos73Portaobjetos delantero
Hay un compartimento portaobjetos
situado junto al volante.
Portaobjetos del
reposabrazos
Portaobjetos debajo del
reposabrazos delantero
Pulse el botón para levantar el repo‐
sabrazos. El reposabrazos debe
estar totalmente desplazado hacia
atrás.
Portaobjetos de la consola
central
Consola delantera
Dependiendo de la versión, puede
haber un compartimento portaobjetos debajo de una tapa.
Deslice la cubierta hacia atrás.
Pulse el botón para desmontar el
marco del portavasos. El marco se
puede guardar en la guantera.

Portaobjetos75●Para guardar, empuje la bandeja
cubremaletero retráctil en la zona
de la correa hacia arriba y el inte‐ rior.
● Para desplegar la bandeja cubre‐
maletero retráctil, tire de la cinta
hacia abajo y hacia la parte
trasera. El panel limitador se
debe cerrar en posición vertical
con los fijadores de velcro.
Durante el accionamiento de la
capota o cuando se abra, la bandeja
cubremaletero retráctil debe estar
desplegada.
Sonará un aviso acústico y aparecerá
un mensaje en el centro de informa‐
ción del conductor si la bandeja
cubremaletero retráctil no está
desplegada completamente, incluido
el panel limitador detrás de los asien‐ tos traseros, al activar el interruptor
para abrir la capota.
Abatir los respaldos de la parte
trasera
Para agrandar más el compartimento de carga o ganar acceso a la bolsa
del deflector de aire, se pueden abatir
los dos respaldos de la parte trasera.
9 Advertencia
Tenga cuidado al accionar los
asientos traseros abatibles eléctri‐ camente. El respaldo del asiento
se abate con un fuerza considera‐ ble. Hay riesgo de lesiones, espe‐cialmente para los niños.
Asegúrese de que no haya ningún
objeto fijado a los asientos trase‐
ros o situado sobre la banqueta de asiento.
● Retire el deflector de aire grande
si está instalado 3 43.
● Presione los resortes y baje los reposacabezas 3 46.

76Portaobjetos

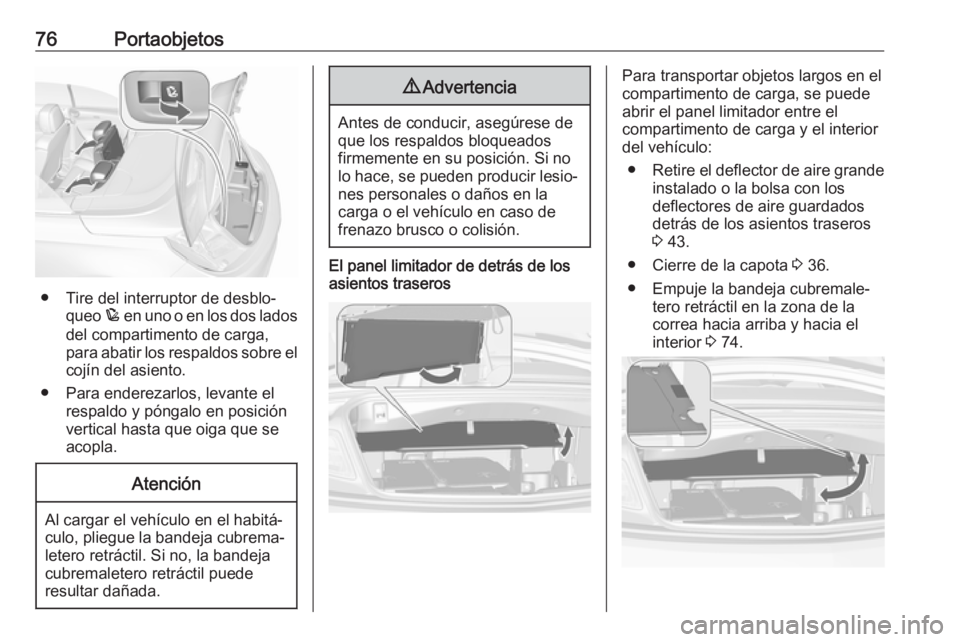

● Tire del interruptor de desblo‐queo p en uno o en los dos lados
del compartimento de carga,
para abatir los respaldos sobre el cojín del asiento.
● Para enderezarlos, levante el respaldo y póngalo en posición
vertical hasta que oiga que se
acopla.
Atención
Al cargar el vehículo en el habitá‐
culo, pliegue la bandeja cubrema‐ letero retráctil. Si no, la bandeja
cubremaletero retráctil puede
resultar dañada.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐ nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.
El panel limitador de detrás de los
asientos traseros
Para transportar objetos largos en el
compartimento de carga, se puede
abrir el panel limitador entre el
compartimento de carga y el interior
del vehículo:
● Retire el deflector de aire grande
instalado o la bolsa con los
deflectores de aire guardados
detrás de los asientos traseros 3 43.
● Cierre de la capota 3 36.
● Empuje la bandeja cubremale‐ tero retráctil en la zona de la
correa hacia arriba y hacia el
interior 3 74.

Portaobjetos77● Abra el acceso pivotando elpanel hacia arriba en posición
horizontal. El panel está fijo en
posición abierta o cerrada con un fijador de velcro.
● Abata los respaldos traseros tirando de los interruptores de
desbloqueo p en el comparti‐
mento de carga.
● Para cerrar el paso, pivote el panel hacia abajo y déjela fija enposición vertical con el fijador
Velcro.
Despliegue la bandeja cubremaletero retráctil tirando de la correa hacia
abajo hasta la parte trasera con el fin
de abrir la capota. El panel limitador
se debe cerrar en posición vertical.Portaobjetos trasero
Ganchos para bolsas
Utilice los ganchos de los bordes
superiores del compartimento de
carga para colgar bolsas. Carga
máxima: 5 kg.
Cubierta del portaobjetos
del maletero
Cubierta del piso trasero
La cubierta del suelo trasero se
puede levantar y retirar. Debajo de la
cubierta está la rueda de repuesto,
las herramientas de los vehículos o el
juego de reparación de neumáticos.

78PortaobjetosArgollas
Las argollas están diseñadas para
fijar las correas de amarre, o una red para el equipaje, y evitar que se
desplacen los objetos transportados.
Triángulo de advertencia
El triángulo de avería se guarda en el
espacio en el interior de la puerta del maletero detrás de las cintas.
Botiquín
El botiquín se guarda en el lado dere‐
cho del compartimento de carga,
detrás de una cinta.
