2018.5 OPEL CASCADA Instruktionsbok

Bilvård2159Varning
Kör inte fortare än 80 km/h.
Bör inte användas under längre
tid.
Bilens styrning och vägegenska‐
per kan påverkas.
Vid en punktering:
Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
Däckreparationssatsen finns i en låda
under golvskyddet i lastutrymmet.
I en annan version är en väska med
en däckreparationssats fäst i vänster
lastsäkringsögla i lastrummet.
1. Ta upp däckreparationssatsen från lastrummet.
2. Ta ut kompressorn.3. Ta ut den elektriska anslutnings‐ kabeln och luftslangen från förva‐
ringsutrymmena på undersidan
av kompressorn.

216Bilvård4.Skruva på kompressorns luftslang
på anslutningen på tätnings‐
medelsflaskan.
5. Placera tätningsmedelsfalskan i hållaren på kompressorn.
Placera kompressorn nära däcket på ett sådant sätt att tätnings‐
medelsflaskan är upprätt.
6. Skruva av det defekta däckets ventilhatt.
7. Skruva på påfyllningslangen på däckets ventil.
8. Strömställaren på kompressorn måste vara ställd på J.
9. Anslut kompressorns kontakt till
tillbehörsuttaget eller cigarettän‐
daruttaget.
För att undvika att bilbatteriet
laddas ur rekommenderar vi att
motorn får gå.
10. Ställ vippströmställaren på kompressorn på I. Däcket fylls
med tätningsmedel.
11. Kompressorns tryckmätare indi‐ kerar kortvarigt upp till 6 bar när
tätningsmedelsflaskan håller på
att tömmas (ungefär
30 sekunder). Sedan börjar trycket sjunka.
12. Allt tätningsmedel pumpas in i däcket. Sedan ska däcket fyllas
med luft.
13. Det föreskrivna ringtrycket ska uppnås inom 10 minuter. Ring‐
tryck 3 242. När korrekt luftryck
har uppnåtts stänger du av
kompressorn.
Om det föreskrivna ringtrycket
inte uppnås inom 10 minuter ska däckreparationssatsen demonte‐
ras. Flytta bilen ett däckvarv.
Anslut reparationssatsen igen och
fortsätt fyllningen 10 minuter. Om
det föreskrivna ringtrycket fort‐
farande inte uppnås är skadan på

Bilvård217däcket för stor. Uppsök en verk‐
stad för att få hjälp.
Släpp ut det överflödiga ring‐
trycket med knappen över tryck‐
indikatorn.
Låt inte kompressorn arbeta längre än 10 minuter.
14. Lossa däckreparationssatsen. När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka på fästklacken. Skruva på däck‐
påfyllningsslangen på den lediga anslutningen på tätningsmedels‐
flaskan. Tack vare detta undviker man att tätningsmedel kommer ut.
Förvara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns
på tätningsmedelsflaskan i
förarens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter ca 10 km körning
(senast efter 10 minuter) ska du
stanna och kontrollera ringtrycket.Skruva fast luftslangen direkt på
däckventilen och kompressorn.
Korrigera till det föreskrivna
värdet om ringtrycket uppgår till
mer än 1,3 bar. Upprepa detta tills
det inte längre läcker ut någon luft.
När ringtrycket fallit under
1,3 bar får bilen inte längre
användas. Uppsök en verkstad
för att få hjälp.
18. Placera däckreparationssatsen i lastrummet.
Observera!
Köregenskaperna för det repare‐ rade däcket är kraftigt försämrade.
Byt därför detta däck.
Vid ovanliga ljud eller kraftig
uppvärmning av kompressorn ska
den lämnas avstängd under minst
30 minuter.
Den inbyggda säkerhetsventilen öppnas vid ett tryck på 7 bar.
Observera satsens bäst före-datum. Efter detta datum garanteras inte
tätningsförmågan längre. Observera informationen om bäst före-datum
på tätningsmedelsflaskan.
Byt den använda tätningsmedels‐
flaskan. Avfallshanteringen ska ske
i enlighet med föreskrifterna i lagstift‐
ningen.
Kompressorn och tätningsmedlet
kan användas från ca -30 °C.
Den medföljande adaptern kan
användas för att pumpa upp andra
föremål, som t.ex. bollar, luftmadras‐ ser och gummibåtar. Den är place‐
rad på kompressorns undersida. För att demontera den skruvar du på
kompressorns luftslang och drar bort
adaptern.

218BilvårdByta hjul
Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul
3 214.
Förbered på följande sätt och följ anvisningarna:
● Parkera bilen på en vågrät plan yta med fast och halksäkert
underlag. Ställ framhjulen i rakt‐
framläge.
● Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
● Ta ut reservhjulet 3 220.
● Byt aldrig flera hjul samtidigt. ● Använd domkraften endast för byte av hjul vid punktering, inte
för byte mellan vinter och
sommardäck och vice versa.
● Domkraften är underhållsfri.
● Om bilen står på mjukt underlag ska ett fast underlägg (max
1 cm tjockt) placeras under
domkraften.
● Ta bort tunga föremål från bilen innan den lyfts upp med domk‐raften.● I den upplyfta bilen får inga personer eller djur befinna sig.
● Kryp inte under den upplyfta bilen.
● Starta inte motorn när bilen är upplyft.
● Rengör hjulmuttrar och gängor med en ren trasa innan du
monterar hjulet.9 Varning
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.
1. Lossa hjulmutterkåporna med en skruvmejsel och ta bort dem. Dra
av hjulsidan. Bilverktyg 3 207.
Lättmetallfälgar: Lossa hjulmut‐
terkåporna med en skruvmejsel
och ta bort dem. Lägg en mjuk
trasa mellan skruvmejseln och
lättmetallfälgen för att skydda
fälgen.
Lättmetallfälgar med mittkåpa:
Lossa mittkåpan genom att sätta
in och dra utdragaren 3 207 i
spåret i modellemblemet.

Bilvård2192.Sätt hjulnyckeln på plats och se till
att den sitter ordentligt. Lossa
sedan varje hjulmutter ett halvt
varv.
Hjulen kan vara skyddade med
låsbara hjulmuttrar. För att lossa
dessa muttrar sätter du först
adaptern på mutterns huvud innan du sätter hjulnyckeln på
plats. Adaptern är placerad i handskfacket.
3. Kontrollera att domkraften är korrekt placerad under rätt lyft‐
punkt.
4. Ställ in domkraften på rätt höjd. Placera den direkt under lyftpunk‐
ten på ett sådant sätt att den inte
kan glida undan.
Se till att domkraften är rätt inrik‐
tad, fäst nyckeln och vrid tills
hjulet går fritt från marken.
5. Skruva ut hjulmuttrarna. 6. Byt hjul. Reservhjul 3 220.
7. Skruva på hjulmuttrarna.
8. Sänk ner bilen.
9. Sätt på hjulnyckeln helt och dra åt
hjulmuttrarna korsvis. Åtdrag‐
ningsmomentet är 140 Nm.
10. Ventilsymbolen på hjulsidans baksida måste peka mot hjulets
ventil.
Sätt på hjulmutterkåporna.
Montera mittkåpan på lättmetall‐
fälgarna.
11. Lägg in det utbytta hjulet 3 220,
bilverktygen 3 207 och adaptern
för låsning av hjulmuttrarna 3 67.
12. Kontrollera det nymonterade däckets tryck samt hjulmuttrarnas
åtdragningsmoment så snart som möjligt.
Byt eller reparera det skadade hjulet
så snart som möjligt.

220BilvårdLyftpunkter för billyft
Billyfts bakre arms placering centreratunder tröskelns urtag.
Billyfts främre arms placering mot
underredet.
Reservhjul Om du monterar ett reservhjul som
skiljer sig från de övriga hjulen kan det hända att detta hjul klassificeras som
ett nödhjul och i så fall gäller motsvar‐ ande hastighetsgränser även om
ingen dekal indikerar detta. Besök en
verkstad för att kontrollera gällande
hastighetsgräns.
Reservhjulet har en stålfälg.Se upp
Om det monterade reservhjulet är
mindre än de andra hjulen eller
används tillsammans med vinter‐
däck kan köregenskaperna påver‐
kas. Byt det skadade hjulet så
snart som möjligt.
Ta bort reservhjulet och placera
ett skadat hjul i lastrummet
Reservhjulet är placerat i reservhjuls‐ baljan under golvskyddet.
Reservhjulsutrymmet är inte utformat
för andra däckstorlekar än reservhju‐
lets.
Att ta bort: 1. Stäng suffletten och fäll in lastrummets delning genom att
trycka ögleområdet uppåt mot
insidan 3 70.
2. Ta bort golvskyddet.

Bilvård221

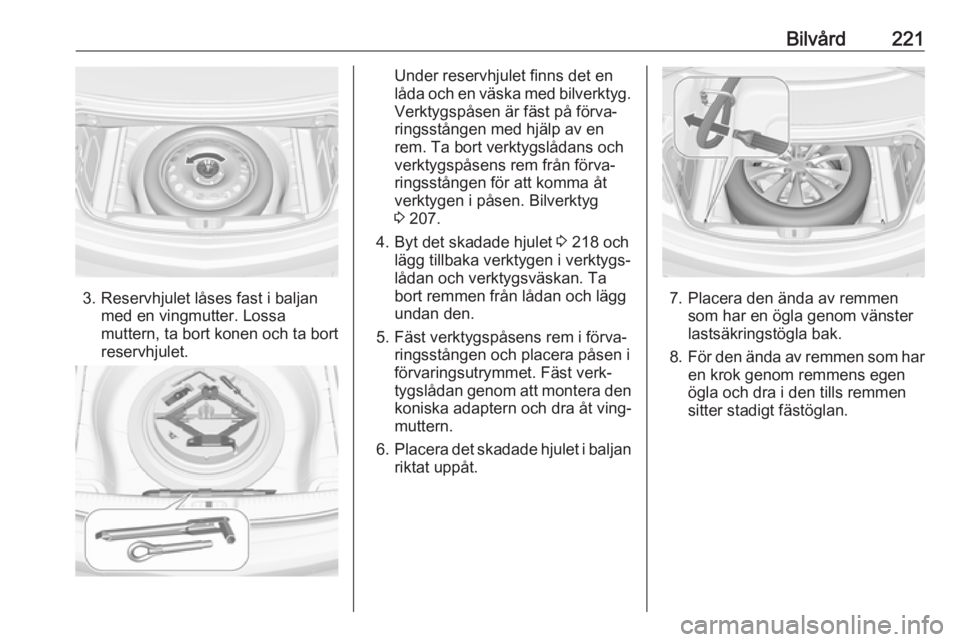

3. Reservhjulet låses fast i baljanmed en vingmutter. Lossa
muttern, ta bort konen och ta bort
reservhjulet.
Under reservhjulet finns det en
låda och en väska med bilverktyg.
Verktygspåsen är fäst på förva‐
ringsstången med hjälp av en
rem. Ta bort verktygslådans och
verktygspåsens rem från förva‐
ringsstången för att komma åt
verktygen i påsen. Bilverktyg
3 207.
4. Byt det skadade hjulet 3 218 och
lägg tillbaka verktygen i verktygs‐
lådan och verktygsväskan. Ta
bort remmen från lådan och lägg
undan den.
5. Fäst verktygspåsens rem i förva‐ ringsstången och placera påsen i
förvaringsutrymmet. Fäst verk‐
tygslådan genom att montera den
koniska adaptern och dra åt ving‐
muttern.
6. Placera det skadade hjulet i baljan
riktat uppåt.
7. Placera den ända av remmen som har en ögla genom vänster
lastsäkringstögla bak.
8. För den ända av remmen som har
en krok genom remmens egen
ögla och dra i den tills remmen
sitter stadigt fästöglan.

222Bilvård
9. För remmen genom hjulets ekrarpå det sätt som visas i bilden.
10. Fäst kroken i den högra bakre lastsäkringsöglan.
11. Dra åt remmen och lås den med sitt spänne.
12. Placera golvskyddet över det skadade hjulet.
13. Lås i förekommande fall fast kulstången i väskan i en lastsäk‐
ringsögla i lastrummet.
14. Fäll ut lastrummets delning innan du öppnar suffletten.
Tillbakaläggning av reservhjulet i
reservhjulsutrymmet efter att det
skadade hjulet bytts
1. Stäng suffletten och fäll in lastrummets delning.
2. Ta bort golvskyddet, lossa och ta bort vingmuttern och konan.
3. Placera verktygen i verktygslådan
och verktygsväskan.
4. Placera reservhjulet i baljan riktat uppåt.
5. Sätt in och vrid den excentriskakonen i reservhjulets urtag så att
hjulet placeras så långt mot bilens
front som möjligt. Fäst hjulet
genom att vrida vingmuttern
moturs.
6. Sätt in och stäng golvskyddet.9 Varning
Domkraft, hjul eller annan utrust‐
ning som förvaras i lastrummet
utan att fästas ordentligt kan
orsaka skador. Vid en plötslig
inbromsning eller en kollision kan
lösa föremål orsaka personskador eller skador på lasten eller bilen.
Förvara alltid domkraft och verktyg i respektive förvaringsutrymmen
och fäst dem ordentligt.
Ett skadat hjul som lagts in i last‐
rummet måste alltid säkras med
remmen.
