2018.5 OPEL CASCADA Gebruikershandleiding (in Dutch)

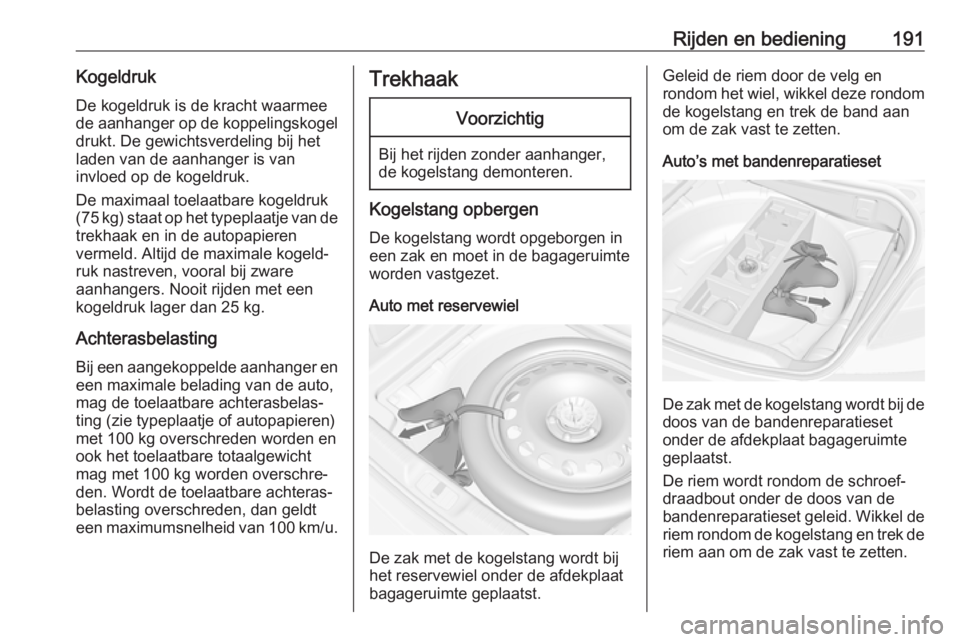

Rijden en bediening191KogeldrukDe kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel drukt. De gewichtsverdeling bij het
laden van de aanhanger is van
invloed op de kogeldruk.
De maximaal toelaatbare kogeldruk
(75 kg) staat op het typeplaatje van de
trekhaak en in de autopapieren
vermeld. Altijd de maximale kogeld‐
ruk nastreven, vooral bij zware
aanhangers. Nooit rijden met een
kogeldruk lager dan 25 kg.
Achterasbelasting Bij een aangekoppelde aanhanger en een maximale belading van de auto,
mag de toelaatbare achterasbelas‐
ting (zie typeplaatje of autopapieren)
met 100 kg overschreden worden en
ook het toelaatbare totaalgewicht
mag met 100 kg worden overschre‐
den. Wordt de toelaatbare achteras‐
belasting overschreden, dan geldt
een maximumsnelheid van 100 km/u .TrekhaakVoorzichtig
Bij het rijden zonder aanhanger,
de kogelstang demonteren.
Kogelstang opbergen
De kogelstang wordt opgeborgen ineen zak en moet in de bagageruimte
worden vastgezet.
Auto met reservewiel
De zak met de kogelstang wordt bij
het reservewiel onder de afdekplaat
bagageruimte geplaatst.
Geleid de riem door de velg en
rondom het wiel, wikkel deze rondom
de kogelstang en trek de band aan
om de zak vast te zetten.
Auto’s met bandenreparatieset
De zak met de kogelstang wordt bij de doos van de bandenreparatieset
onder de afdekplaat bagageruimte
geplaatst.
De riem wordt rondom de schroef‐
draadbout onder de doos van de
bandenreparatieset geleid. Wikkel de
riem rondom de kogelstang en trek de riem aan om de zak vast te zetten.

192Rijden en bedieningAuto's met een vlakke
bagageruimtevloer
De zak met de kogelstang wordt
rechts op de bagageruimtevloer
opgeborgen.
Geleid de riem door het sjoroog
rechtsachter, wikkel deze twee keer
rondom de kogelstang en trek de riem aan om de zak vast te zetten.
Kogelstang monteren
Stekkerdoos ontgrendelen en
omlaagklappen. Afsluitplug uit kogel‐ stangopening trekken en opbergen.
Spanstand kogelstang controleren
● Het rode merkteken op de draai‐ knop moet naar het groene merk‐
teken op de kogelstang gericht
zijn.
● De opening tussen de draaiknop en de kogelstang moet ca.
6 mm bedragen.
● De sleutel moet in stand c staan.
Anders moet de kogelstang vóór het
monteren worden aangespannen:
● Ontgrendel de kogelstang door de sleutel naar stand c te
draaien.

Rijden en bediening193
● Draaiknop uittrekken en zovermogelijk rechtsom draaien.
Kogelstang monteren
Aangespannen kogelstang in de trek‐
haakopening steken en stevig
omhoogduwen totdat deze hoorbaar
vastklikt.
De draaiknop springt automatisch
terug in de uitgangspositie en rust
zonder speling tegen de kogelstang.9 Waarschuwing
Draaiknop bij het monteren niet
aanraken.
Vergrendel de kogelstang door de
sleutel naar stand e te draaien. Sleu‐
tel verwijderen en beschermkapje dichtdrukken.
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Correcte montage van de kogelstang
controleren
● Het groene merkteken op de draaiknop moet naar het groenemerkteken op de kogelstang
gericht zijn,
● Tussen de draaiknop en de kogelstang mag geen spelingzitten,

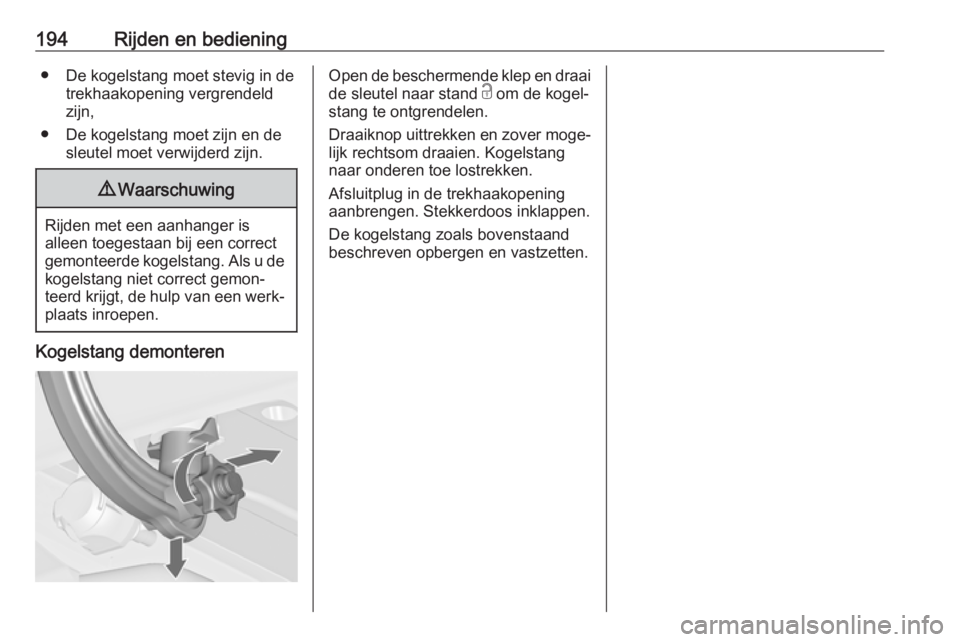

194Rijden en bediening● De kogelstang moet stevig in detrekhaakopening vergrendeld
zijn,
● De kogelstang moet zijn en de sleutel moet verwijderd zijn.9Waarschuwing
Rijden met een aanhanger is
alleen toegestaan bij een correct
gemonteerde kogelstang. Als u de kogelstang niet correct gemon‐
teerd krijgt, de hulp van een werk‐ plaats inroepen.
Kogelstang demonteren
Open de beschermende klep en draai
de sleutel naar stand c om de kogel‐
stang te ontgrendelen.
Draaiknop uittrekken en zover moge‐ lijk rechtsom draaien. Kogelstang
naar onderen toe lostrekken.
Afsluitplug in de trekhaakopening
aanbrengen. Stekkerdoos inklappen.
De kogelstang zoals bovenstaand
beschreven opbergen en vastzetten.

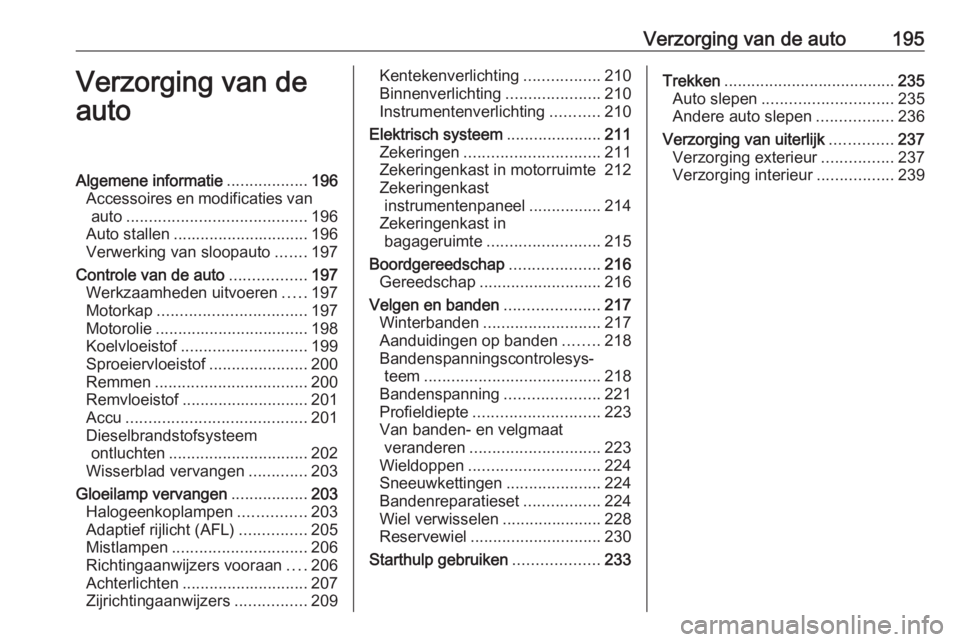

Verzorging van de auto195Verzorging van de
autoAlgemene informatie ..................196
Accessoires en modificaties van auto ........................................ 196
Auto stallen .............................. 196
Verwerking van sloopauto .......197
Controle van de auto .................197
Werkzaamheden uitvoeren .....197
Motorkap ................................. 197
Motorolie .................................. 198
Koelvloeistof ............................ 199
Sproeiervloeistof ......................200
Remmen .................................. 200
Remvloeistof ............................ 201
Accu ........................................ 201
Dieselbrandstofsysteem ontluchten ............................... 202
Wisserblad vervangen .............203
Gloeilamp vervangen .................203
Halogeenkoplampen ...............203
Adaptief rijlicht (AFL) ...............205
Mistlampen .............................. 206
Richtingaanwijzers vooraan ....206
Achterlichten ............................ 207
Zijrichtingaanwijzers ................209Kentekenverlichting .................210
Binnenverlichting .....................210
Instrumentenverlichting ...........210
Elektrisch systeem .....................211
Zekeringen .............................. 211
Zekeringenkast in motorruimte 212
Zekeringenkast instrumentenpaneel ................214
Zekeringenkast in bagageruimte ......................... 215
Boordgereedschap ....................216
Gereedschap ........................... 216
Velgen en banden .....................217
Winterbanden .......................... 217
Aanduidingen op banden ........218
Bandenspanningscontrolesys‐ teem ....................................... 218
Bandenspanning .....................221
Profieldiepte ............................ 223
Van banden- en velgmaat veranderen ............................. 223
Wieldoppen ............................. 224
Sneeuwkettingen .....................224
Bandenreparatieset .................224
Wiel verwisselen ......................228
Reservewiel ............................. 230
Starthulp gebruiken ...................233Trekken...................................... 235
Auto slepen ............................. 235
Andere auto slepen .................236
Verzorging van uiterlijk ..............237
Verzorging exterieur ................237
Verzorging interieur .................239

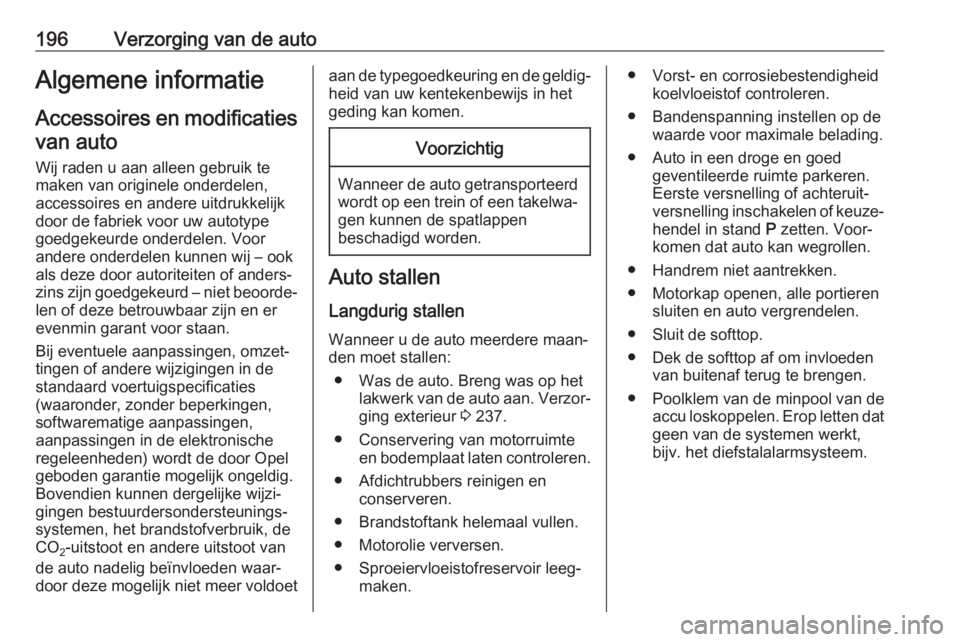

196Verzorging van de autoAlgemene informatieAccessoires en modificatiesvan auto
Wij raden u aan alleen gebruik te
maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor
andere onderdelen kunnen wij – ook
als deze door autoriteiten of anders‐
zins zijn goedgekeurd – niet beoorde‐ len of deze betrouwbaar zijn en er
evenmin garant voor staan.
Bij eventuele aanpassingen, omzet‐
tingen of andere wijzigingen in de
standaard voertuigspecificaties
(waaronder, zonder beperkingen,
softwarematige aanpassingen,
aanpassingen in de elektronische
regeleenheden) wordt de door Opel
geboden garantie mogelijk ongeldig.
Bovendien kunnen dergelijke wijzi‐
gingen bestuurdersondersteunings‐ systemen, het brandstofverbruik, de
CO 2-uitstoot en andere uitstoot van
de auto nadelig beïnvloeden waar‐
door deze mogelijk niet meer voldoetaan de typegoedkeuring en de geldig‐
heid van uw kentekenbewijs in het
geding kan komen.Voorzichtig
Wanneer de auto getransporteerd wordt op een trein of een takelwa‐
gen kunnen de spatlappen
beschadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Was de auto. Breng was op het lakwerk van de auto aan. Verzor‐
ging exterieur 3 237.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en conserveren.
● Brandstoftank helemaal vullen. ● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op de waarde voor maximale belading.
● Auto in een droge en goed geventileerde ruimte parkeren.Eerste versnelling of achteruit‐
versnelling inschakelen of keuze‐
hendel in stand P zetten. Voor‐
komen dat auto kan wegrollen.
● Handrem niet aantrekken.
● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Sluit de softtop.
● Dek de softtop af om invloeden van buitenaf terug te brengen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten datgeen van de systemen werkt,
bijv. het diefstalalarmsysteem.

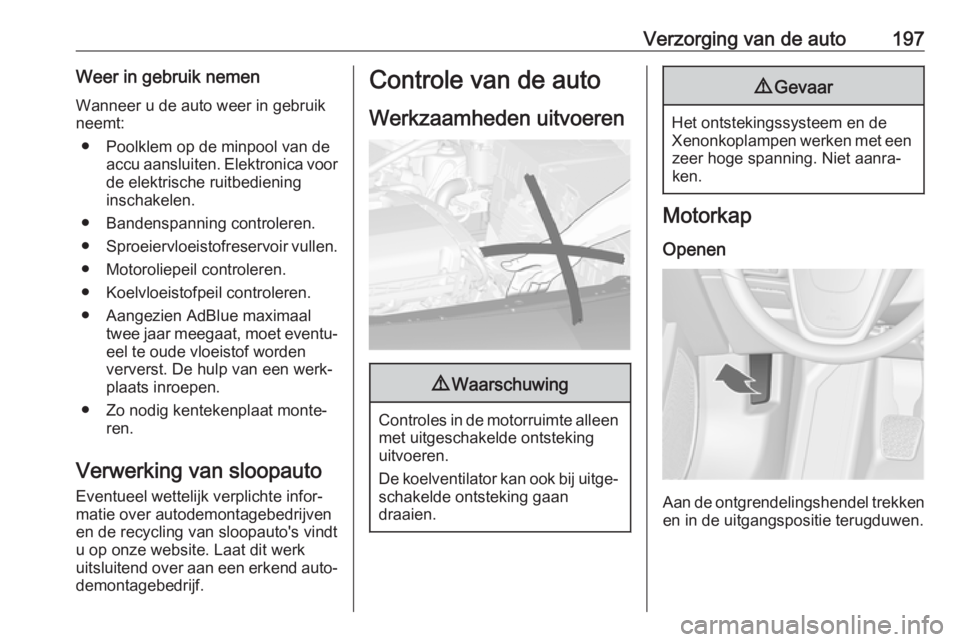

Verzorging van de auto197Weer in gebruik nemenWanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening
inschakelen.
● Bandenspanning controleren.
● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.
● Koelvloeistofpeil controleren.
● Aangezien AdBlue maximaal twee jaar meegaat, moet eventu‐eel te oude vloeistof worden
ververst. De hulp van een werk‐ plaats inroepen.
● Zo nodig kentekenplaat monte‐ ren.
Verwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt
u op onze website. Laat dit werk
uitsluitend over aan een erkend auto‐
demontagebedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking
uitvoeren.
De koelventilator kan ook bij uitge‐ schakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem en de
Xenonkoplampen werken met een zeer hoge spanning. Niet aanra‐
ken.
Motorkap
Openen
Aan de ontgrendelingshendel trekken en in de uitgangspositie terugduwen.

198Verzorging van de auto
Leg de veiligheidsgrendel links opzij
en open de motorkap.
Motorkapsteun vastzetten.
Als de motorkap wordt geopend
tijdens een Autostop, wordt de motor
om veiligheidsredenen automatisch herstart.
Sluiten
Steun vóór het sluiten van de motor‐
kap stevig in de houder duwen.
Laat de motorkap zakken en laat
deze vanaf een lage hoogte
(20-25 cm) in de grendel vallen.
Controleer of de motorkap vergren‐
deld is.Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Verge‐
wis u ervan dat de gebruikte olie de
juiste specificatie heeft. Aanbevolen
vloeistoffen en smeermiddelen
3 242.
Het maximale motorolieverbruik is
0,6 liter per 1000 km.
Alleen op een vlakke ondergrond
controleren. De motor moet op
bedrijfstemperatuur zijn en minstens
vijf minuten uitgeschakeld zijn
geweest.
Trek de oliepeilstok eruit, wrijf hem
schoon, plaats hem volledig terug,
trek hem er weer uit en lees het moto‐ roliepeil af.
Afhankelijk van de motor worden er
verschillende oliepeilstokken
gebruikt.
