Instrumenten en bedieningselementen87Koelvloeistoftemperatuur‐meter
Geeft de koelvloeistoftemperatuur
aan.
linker gedeelte:motor nog niet op
bedrijfstempera‐
tuurmiddelste
gedeelte:normale bedrijfs‐
temperatuurrechter
gedeelte:koelvloeistoftem‐
peratuur te hoogVoorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Service-display
Het controlesysteem van de oliekwa‐
liteit laat u weten wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.
Gebruik de knoppen van de rich‐
tingaanwijzerhendel om de reste‐
rende gebruiksduur van de motorolie
weer te geven:
Druk op MENU om Informatiemenu
voertuig te selecteren X.
Draai het stelwiel naar de stand
Resterende levensduur olie .

88Instrumenten en bedieningselementenDe resterende levensduur van de
motorolie wordt in procent weergege‐ ven op het Driver Information Center.
Terugzetten
Druk gedurende enkele seconden op SET/CLR op de richtingaanwijzer om
terug te zetten. De pagina met de
resterende gebruiksduur van de
motorolie moet actief zijn. Schakel
het contact maar niet de motor in.
Bij het verversen van de olie moet het systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Volgende onderhoudsbeurt
Wanneer het systeem heeft berekend dat de levensduur van de motorolie is
verstreken, verschijnt er een waar‐
schuwingsbericht op het Driver Infor‐
mation Center. Laat de motorolie en
het oliefilter binnen een week of
500 km door een werkplaats vervan‐
gen (wat het eerst voorkomt).
Driver Information Center 3 97.
Service-informatie 3 241.Controlelampjes
De beschreven controlelampjes zijn
niet in alle auto's aanwezig. Deze
beschrijving geldt voor alle instru‐
mentuitvoeringen. Afhankelijk van de
uitrusting kan de plaats van de
controlelampjes variëren. Bij het
inschakelen van het contact lichten
de meeste controlelampjes korte tijd
op bij wijze van functietest.
Betekenis kleuren controlelampjes:rood:gevaar, belangrijke herinne‐
ringgeel:waarschuwing, aanwijzing,
storinggroen:inschakelbevestigingblauw:inschakelbevestigingwit:inschakelbevestiging

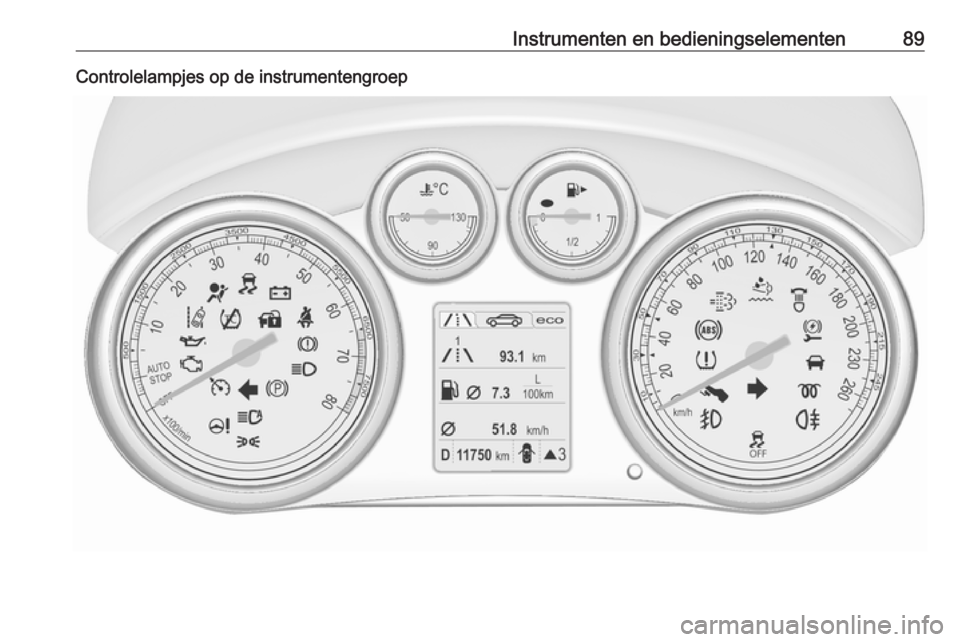

Instrumenten en bedieningselementen89Controlelampjes op de instrumentengroep

90Instrumenten en bedieningselementenControlelampjes in de
middenconsole
Overzicht
ORichtingaanwijzer 3 90XGordelverklikker 3 91vAirbag en gordelspanners en
rolbeugels 3 91VAirbag deactiveren 3 91pLaadsysteem 3 91ZStoringsindicatielamp 3 92RRem- en koppelingssysteem
3 92-Pedaal intrappen 3 92mElektrische parkeerrem 3 92jStoring elektrische parkeerrem
3 92uAntiblokkeersysteem (ABS)
3 93ROpschakelen 3 93cStuurbekrachtiging 3 93)Lane Departure Warning 3 93aElektronische stabiliteitsregeling
UIT 3 93bElektronische stabiliteitsregeling
en Traction Control-systeem
3 94kTraction Control-systeem uit
3 94!Voorverwarmen 3 94%Uitlaatfilter 3 94YAdBlue 3 94wBandenspanningscontrolesys‐
teem 3 94IMotoroliedruk 3 95iTe laag brandstofpeil 3 95dStartbeveiliging 3 958Buitenverlichting 3 95CGroot licht 3 95lGrootlichtassistentie 3 96fAdaptief rijlicht (AFL) 3 96>Mistlamp 3 96rMistachterlicht 3 96mCruisecontrol 3 96AVoorligger gedetecteerd 3 96hPortier open 3 96
Richtingaanwijzers
O brandt of knippert groen.
Brandt kort
De parkeerlichten worden ingescha‐
keld.
Knippert
Een richtingaanwijzer of de alarm‐
knipperlichten worden geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.

Instrumenten en bedieningselementen91Gloeilamp vervangen 3 203, zeke‐
ringen 3 211.
Richtingaanwijzers 3 123.
Gordelverklikker
Gordelverklikker op de
voorstoelen
X van de bestuurdersstoel brandt of
knippert rood.
k van de passagiersstoel voorin
brandt of knippert rood wanneer de stoel bezet is.
Brandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor gedu‐
rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Airbags, gordelspanners en
rolbeugels
v brandt rood.Bij het inschakelen van de ontsteking
brandt de controlelamp ca.
4 seconden. Als deze niet oplicht, niet na 4 seconden dooft of onderweg
oplicht, is er een storing in het airbag‐
systeem, in de gordelspanner of de
pop-up rolbeugels. Bij een ongeval
werken de airbags, de gordelspan‐
ners en de rolbeugels wellicht niet.
Bij activering van de gordelspanners, airbags of pop-up rolbeugels brandt
v continu.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Airbagsysteem, gordelspanners
3 59, 3 55.
Koprolbeschermingssysteem 3 45.
Airbag-deactivering V brandt geel.
De passagiersairbag voor is geacti‐ veerd.
* brandt geel.
De passagiersairbag voor is gedeac‐
tiveerd 3 64.9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem
tezamen met een geactiveerde airbag op de passagiersstoel
voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.

92Instrumenten en bedieningselementenStoringsindicatielampZ brandt of knippert geel.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Storing in het uitlaatgasreinigingssys‐
teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Rem- en
koppelingssysteem
R brandt rood.
Het rem- en koppelingsvloeistofpeil is te laag 3 201.9
Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Brandt nadat de ontsteking is inge‐
schakeld en de handbediende hand‐
rem is aangetrokken 3 157.
Pedaal intrappen
- brandt of knippert geel.
Brandt
Rempedaal moet worden ingetrapt
om de elektrische handrem los te
zetten 3 157.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten. Stop-startsysteem 3 142.
Knippert
Trap het koppelingspedaal in om de
motor met de sleutel te starten 3 17,
3 141.
Bij sommige versies verschijnt er een
aanwijzing om het koppelingspedaal
in te trappen op het Driver Information
Center 3 103.
Elektrische handrem
m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken
3 157.
Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische handrem
j brandt of knippert geel.

Instrumenten en bedieningselementen93BrandtElektrische handrem werkt niet opti‐
maal 3 157.
Knippert
Elektrische handrem staat in de servi‐ cemodus. Stop de auto, trek de elek‐
trische handrem aan en zet deze los
om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de
ontsteking enkele seconden. Het
systeem is na het doven van het
controlelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als tijdens de rit gaat branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.
Antiblokkeersysteem 3 156.
Opschakelen R met het nummer van een naastho‐
gere versnelling wordt aangegeven of verschijnt als volledige pagina op het
Driver Information Center wanneer
opschakelen omwille van het brand‐
stofverbruik wordt aanbevolen.
Driver Information Center 3 97.
Stuurbekrachtiging
c brandt geel.
Gaat branden met verminderde
stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het
systeem. De controlelamp gaat uit
wanneer het systeem is afgekoeld.
Stop-startsysteem 3 142.Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐ systeem. De hulp van een werkplaats inroepen.
Lane Departure Warning
) brandt groen of knippert geel.
Brandt groen
Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel
Systeem herkent een onbedoelde
verandering van rijstrook.
Elektronischestabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.

94Instrumenten en bedieningselementenElektronische stabiliteitsre‐geling en Traction Control-systeem
b brandt of knippert geel.
Knippert
Het systeem is actief ingeschakeld.
Het motorvermogen kan worden
begrensd en de auto kan automatisch iets worden afgeremd.
Brandt Er zit een storing in het systeem. Er
verschijnt een waarschuwingsbericht
op het Driver Information Center.
Verder rijden is mogelijk. Het systeem is buiten werking. De rijstabiliteit kanechter afhankelijk van de staat van
het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Elektronische stabiliteitsregeling
(ESC) 3 160, Traction Control-
systeem (TC) 3 159.Traction Control-systeem
UIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming
! brandt geel.
De voorverwarming is geactiveerd.
Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Uitlaatfilter
% brandt of knippert geel.
Het uitlaatfilter moet worden gerei‐
nigd.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
BrandtHet uitlaatfilter is vol. Start het rege‐
neratieproces zo spoedig mogelijk.Knippert
Het maximale vulniveau van het filter
is bereikt. Start het regeneratieproces onmiddellijk om schade aan de motor
te voorkomen.
Uitlaatfilter 3 146, Stop/Start-
systeem 3 142.
AdBlue
Y knippert geel.
Het AdBlue-peil is te laag. Vul AdBlue
spoedig bij om te voorkomen dat de
motor niet start.
AdBlue 3 148.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt
Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
