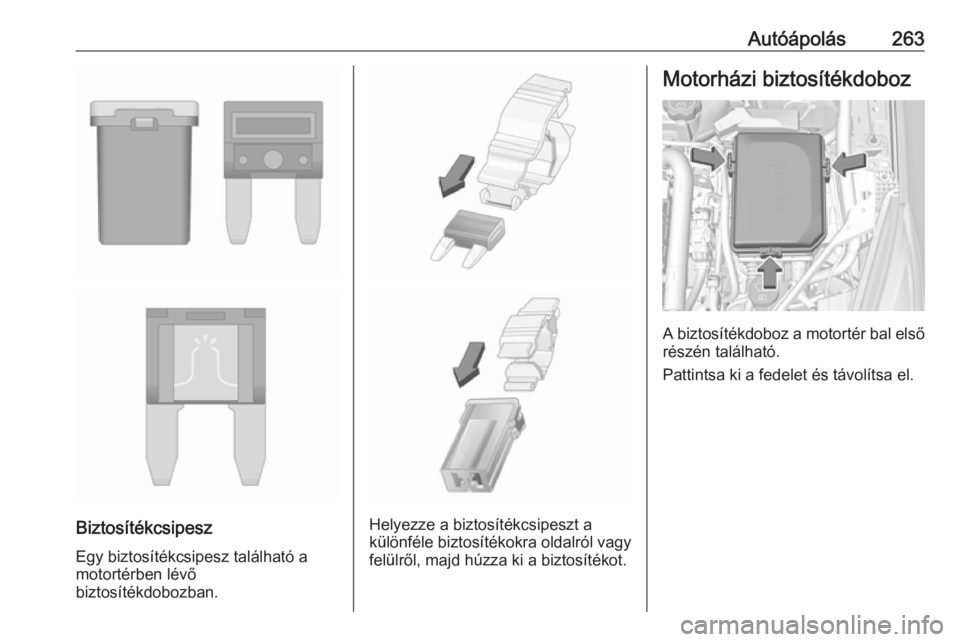

BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Pattintsa ki a fedelet és távolítsa el.
Page 266 of 335

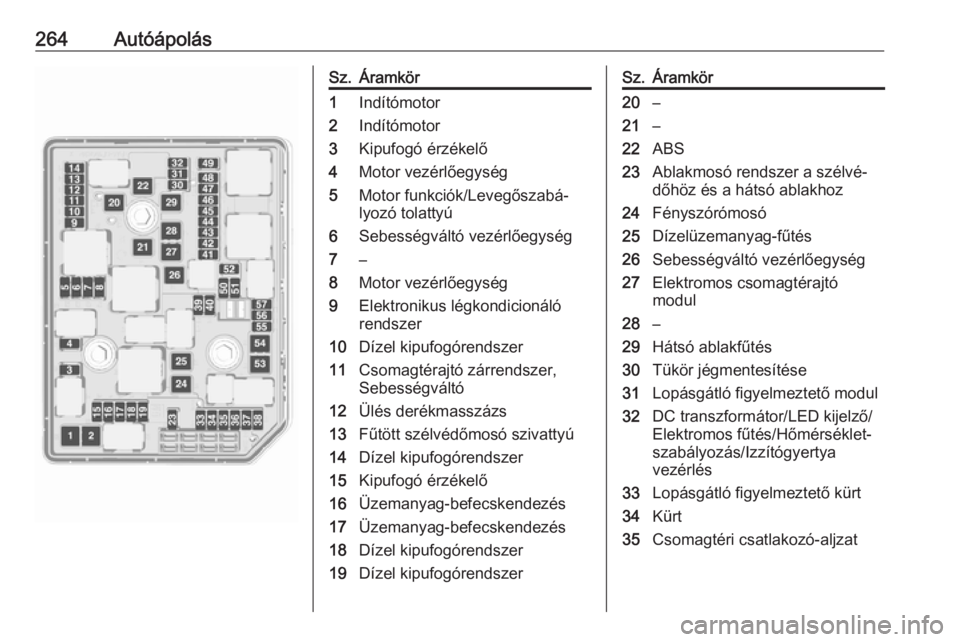

264AutóápolásSz.Áramkör1Indítómotor2Indítómotor3Kipufogó érzékelő4Motor vezérlőegység5Motor funkciók/Levegőszabá‐
lyozó tolattyú6Sebességváltó vezérlőegység7–8Motor vezérlőegység9Elektronikus légkondicionáló
rendszer10Dízel kipufogórendszer11Csomagtérajtó zárrendszer,
Sebességváltó12Ülés derékmasszázs13Fűtött szélvédőmosó szivattyú14Dízel kipufogórendszer15Kipufogó érzékelő16Üzemanyag-befecskendezés17Üzemanyag-befecskendezés18Dízel kipufogórendszer19Dízel kipufogórendszerSz.Áramkör20–21–22ABS23Ablakmosó rendszer a szélvé‐
dőhöz és a hátsó ablakhoz24Fényszórómosó25Dízelüzemanyag-fűtés26Sebességváltó vezérlőegység27Elektromos csomagtérajtó
modul28–29Hátsó ablakfűtés30Tükör jégmentesítése31Lopásgátló figyelmeztető modul32DC transzformátor/LED kijelző/
Elektromos fűtés/Hőmérséklet-
szabályozás/Izzítógyertya
vezérlés33Lopásgátló figyelmeztető kürt34Kürt35Csomagtéri csatlakozó-aljzat
Page 267 of 335

Autóápolás265Sz.Áramkör36Jobb oldali távolsági fényszóró
(halogén)/Jobb oldali tompított
fényszóró (LED)37Bal oldali távolsági fényszóró
(Halogén)38LED fényszóró/Automatikus
fényszórómagasság-állítás39Első ködlámpák40Központi átjáró modul41Víz az üzemanyagban érzékelő/
Vízpumpa42Kézi fényszórómagasság-állítás43Üzemanyag-szivattyú44Tolatókamera/Belső visszapil‐
lantó tükör/Utánfutó modul45LED fényszóró bal oldal/Auto‐
matikus fényszórómagasság-
állítás bal oldal46Műszeregység47Kormányzár48Hátsó ablaktörlő49Külső visszapillantó tükörSz.Áramkör50LED fényszóró jobb oldal/Auto‐
matikus fényszórómagasság-
állítás jobb oldal51Bal oldali tompított fényszóró
(LED)52Motor vezérlőegység/Sebes‐
ségváltó vezérlőmodul53–54Ablaktörlő55Dízel kipufogórendszer56–57–
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz A biztosítékdoboz egy fedél mögött
helyezkedik el.
Húzza a fedelet és távolítsa el.
Tápcsatlakozóval rendelkező
járművek:
Ha a biztosítékdoboz fedélnek van tápcsatlakozója, akkor azt el kell
távolítani egy adapter és egy
csavarhúzó segítségével. Az adapter a kesztyűtartóban van tárolva 3 72 . A
csavarhúzó a csomagtérben van tárolva 3 269.
Page 268 of 335
266Autóápolás
Csatlakoztassa az adapter a
tápcsatlakozóhoz.
Nyomja át a csavarhúzót az adapter
mélyedésén. Távolítsa el a fedelet a csavarhúzó húzásával.Sz.Áramkör1–2Hőmérséklet-szabályozó rend‐
szer, ventilátor3Elektromos ülésállító, vezető
oldal4Cigarettagyújtó/Csatlakozó-
aljzat elöl5–6Elektromos ablak elöl7ABS8Fűtött kormánykerék9Karosszéria vezérlőegység 810Elektromos ablak hátul11Napfénytető12Karosszéria vezérlőegység 413Ülésfűtés (csak a riasztókürt
nélküli járműveknél)14Külső visszapillantó tükör15Karosszéria vezérlőegység 116Karosszéria vezérlőegység 717Karosszéria vezérlőegység 618Karosszéria vezérlőegység 3
Page 269 of 335

Autóápolás267Sz.Áramkör19Adatcsatlakozó20Légzsákrendszer21Elektronikus légkondicionáló
rendszer22Központi zár, csomagtérajtó23Elektronikus kulcs24Elektromos ülésállító memória
funkció25Légzsákrendszer kormány‐
kerék26Gyújtáskapcsoló/Kormányzár27Karosszéria vezérlőegység 228USB foglalat29–30Fokozatválasztó kar31Hátsó ablaktörlő32Sebességváltó vezérlőegység33Riasztóberendezés/Elektromos
hangjelző34Parkolássegítő rendszer/
Oldalsó holttér-riasztó/Infotain‐
ment rendszer/USB foglalat35OnStarSz.Áramkör36Információs kijelző/Műszer‐
egység/CD-lejátszó37Infotainment rendszer, rádió
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Tápcsatlakozóval rendelkező
járművek:
1. Helyezze fel a fedelet a jobb oldalon.
2. Hajtsa a fedél bal oldalát előre.Ügyeljen, hogy a rögzítőkapocs
úgy legyen vezetve, ahogy az
ábrán.
Csomagtéri biztosítékdoboz

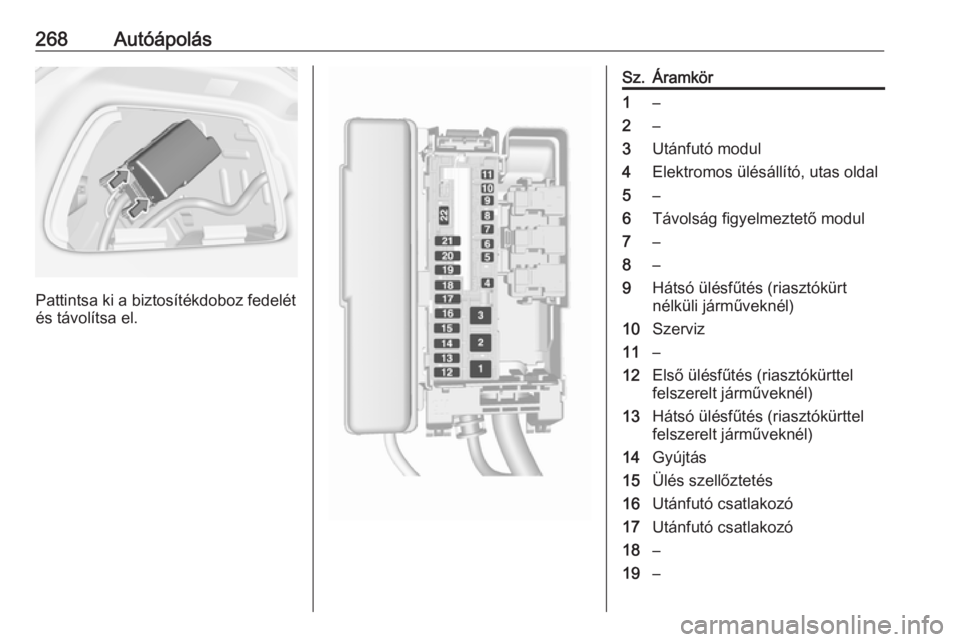

A biztosítékdoboz a csomagtér baloldalában, egy fedél mögött
helyezkedik el.
Vegye le a fedelet.
Page 270 of 335
268Autóápolás
Pattintsa ki a biztosítékdoboz fedelét
és távolítsa el.
Sz.Áramkör1–2–3Utánfutó modul4Elektromos ülésállító, utas oldal5–6Távolság figyelmeztető modul7–8–9Hátsó ülésfűtés (riasztókürt
nélküli járműveknél)10Szerviz11–12Első ülésfűtés (riasztókürttel
felszerelt járműveknél)13Hátsó ülésfűtés (riasztókürttel
felszerelt járműveknél)14Gyújtás15Ülés szellőztetés16Utánfutó csatlakozó17Utánfutó csatlakozó18–19–
Page 271 of 335
Autóápolás269Sz.Áramkör20–21Elektromos hátsó ülés lehajtás
(csak lakóautónál)22–
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
További biztosítékok helyezkednek el
a járműakkumulátor közelében.
Sz.Áramkör1Üzemanyag-szivattyú2Motor vezérlőegység3TápellátásSzerszámkészlet
Szerszámok 5 ajtós ferdehátú pótkerékkel Nyissa a csomagtér padlóborítását
3 82.
Az emelő, a vonószem, valamint a
sérült kerék rögzítésére szolgáló heveder és a szerszámok a pótkerék
alatti szerszámosládában található.
Pótkerék 3 285.
Sports Tourer pótkerékkel
Nyissa a csomagtér padlóborítását
3 82.
Page 272 of 335
270Autóápolás
Az emelő, a vonószem és a
szerszámok a pótkerék alatti
szerszámosládában található.
Pótkerék 3 285.
5-ajtós ferdehátú pótkerék nélkül
Nyissa a csomagtér jobb oldalfalában
a burkolatot.
Néhány szerszám és a vonószem a
gumiabroncs javító készlettel együtt
egy szerszámosládában van.
Sports Tourer pótkerék nélkül
Nyissa a csomagtér jobb oldalán a
burkolatot.
A szerszámok és a vonószem a
gumiabroncs javító készlettel együtt
egy bőröndben van.
