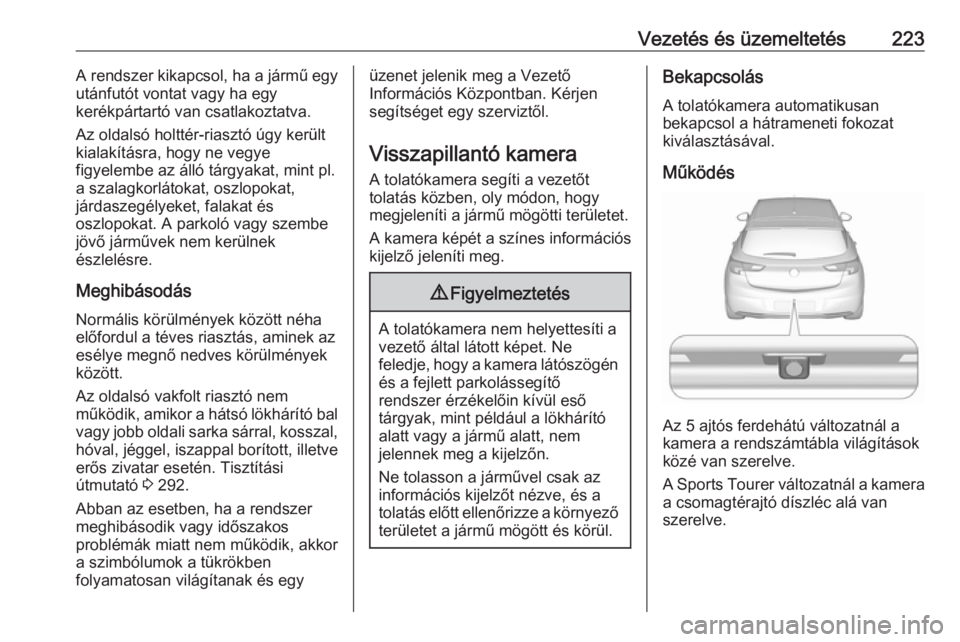

Page 225 of 335

Vezetés és üzemeltetés223A rendszer kikapcsol, ha a jármű egy
utánfutót vontat vagy ha egy
kerékpártartó van csatlakoztatva.
Az oldalsó holttér-riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint pl.
a szalagkorlátokat, oszlopokat,
járdaszegélyeket, falakat és
oszlopokat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás
Normális körülmények között néha előfordul a téves riasztás, aminek az esélye megnő nedves körülmények
között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal vagy jobb oldali sarka sárral, kosszal,
hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 292.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, akkor
a szimbólumok a tükrökben
folyamatosan világítanak és együzenet jelenik meg a Vezető
Információs Központban. Kérjen
segítséget egy szerviztől.
Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.
A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
Az 5 ajtós ferdehátú változatnál a
kamera a rendszámtábla világítások
közé van szerelve.
A Sports Tourer változatnál a kamera
a csomagtérajtó díszléc alá van
szerelve.

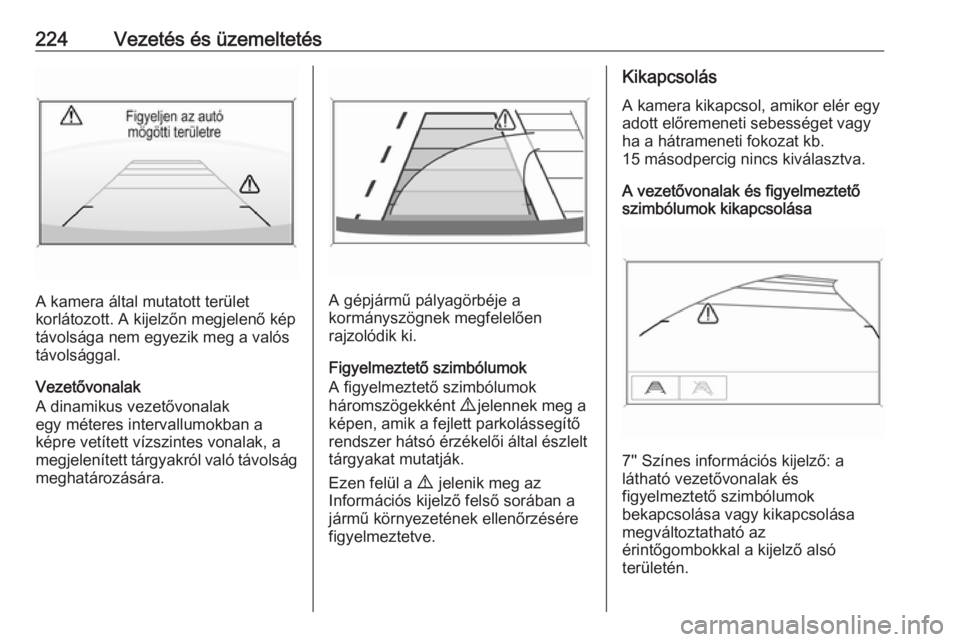

Page 226 of 335

224Vezetés és üzemeltetés
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
egy méteres intervallumokban a
képre vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat mutatják.
Ezen felül a 9 jelenik meg az
Információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy
ha a hátrameneti fokozat kb.
15 másodpercig nincs kiválasztva.
A vezetővonalak és figyelmeztető
szimbólumok kikapcsolása
7'' Színes információs kijelző: a
látható vezetővonalak és
figyelmeztető szimbólumok
bekapcsolása vagy kikapcsolása
megváltoztatható az
érintőgombokkal a kijelző alsó
területén.

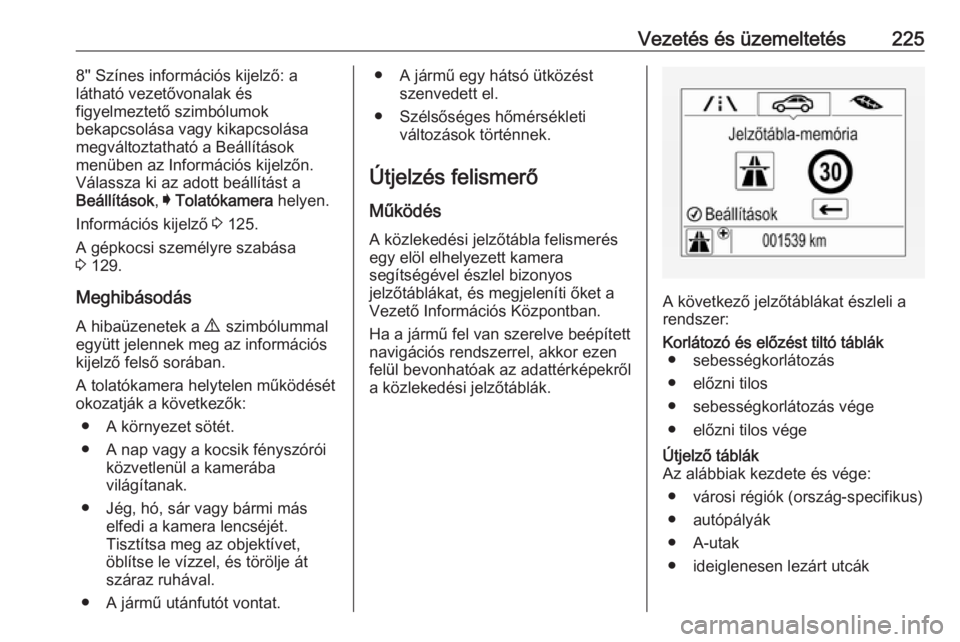

Page 227 of 335

Vezetés és üzemeltetés2258'' Színes információs kijelző: a
látható vezetővonalak és
figyelmeztető szimbólumok
bekapcsolása vagy kikapcsolása
megváltoztatható a Beállítások
menüben az Információs kijelzőn.
Válassza ki az adott beállítást a
Beállítások , I Tolatókamera helyen.
Információs kijelző 3 125.
A gépkocsi személyre szabása
3 129.
Meghibásodás
A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
● A környezet sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamerába
világítanak.
● Jég, hó, sár vagy bármi más elfedi a kamera lencséjét.
Tisztítsa meg az objektívet,
öblítse le vízzel, és törölje át száraz ruhával.
● A jármű utánfutót vontat.● A jármű egy hátsó ütközést szenvedett el.
● Szélsőséges hőmérsékleti változások történnek.
Útjelzés felismerő
Működés
A közlekedési jelzőtábla felismerés
egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
Vezető Információs Központban.
Ha a jármű fel van szerelve beépített
navigációs rendszerrel, akkor ezen
felül bevonhatóak az adattérképekről
a közlekedési jelzőtáblák.
A következő jelzőtáblákat észleli a
rendszer:
Korlátozó és előzést tiltó táblák ● sebességkorlátozás
● előzni tilos
● sebességkorlátozás vége
● előzni tilos végeÚtjelző táblák
Az alábbiak kezdete és vége:
● városi régiók (ország-specifikus)● autópályák
● A-utak
● ideiglenesen lezárt utcák

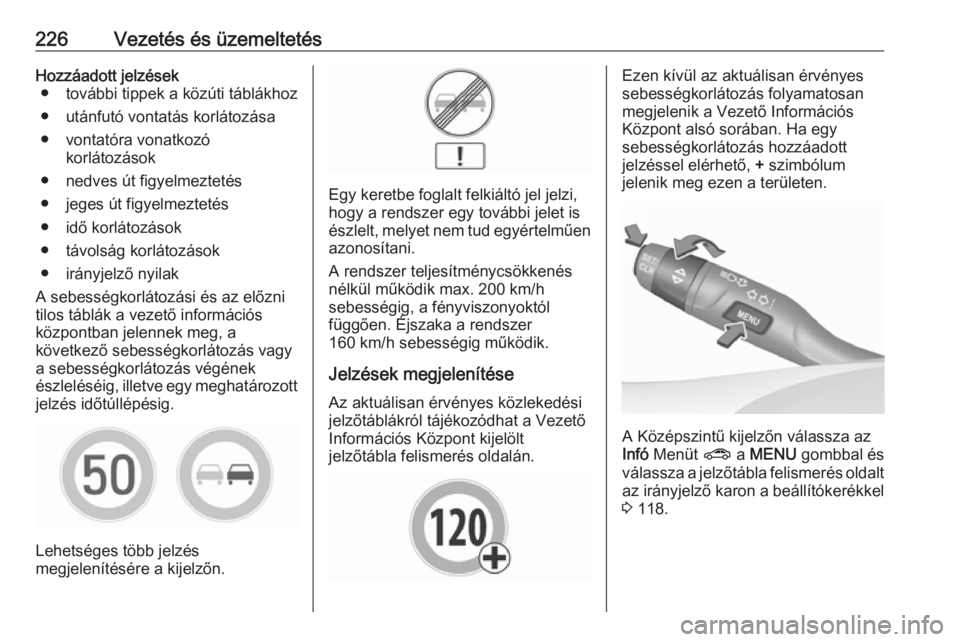

Page 228 of 335

226Vezetés és üzemeltetésHozzáadott jelzések● további tippek a közúti táblákhoz
● utánfutó vontatás korlátozása
● vontatóra vonatkozó korlátozások
● nedves út figyelmeztetés
● jeges út figyelmeztetés
● idő korlátozások
● távolság korlátozások
● irányjelző nyilak
A sebességkorlátozási és az előzni
tilos táblák a vezető információs
központban jelennek meg, a
következő sebességkorlátozás vagy a sebességkorlátozás végének
észleléséig, illetve egy meghatározott
jelzés időtúllépésig.
Lehetséges több jelzés
megjelenítésére a kijelzőn.
Egy keretbe foglalt felkiáltó jel jelzi,
hogy a rendszer egy további jelet is
észlelt, melyet nem tud egyértelműen azonosítani.
A rendszer teljesítménycsökkenés
nélkül működik max. 200 km/h
sebességig, a fényviszonyoktól
függően. Éjszaka a rendszer
160 km/h sebességig működik.
Jelzések megjelenítése Az aktuálisan érvényes közlekedési
jelzőtáblákról tájékozódhat a Vezető
Információs Központ kijelölt
jelzőtábla felismerés oldalán.
Ezen kívül az aktuálisan érvényes
sebességkorlátozás folyamatosan
megjelenik a Vezető Információs
Központ alsó sorában. Ha egy
sebességkorlátozás hozzáadott
jelzéssel elérhető, + szimbólum
jelenik meg ezen a területen.
A Középszintű kijelzőn válassza az
Infó Menüt ? a MENU gombbal és
válassza a jelzőtábla felismerés oldalt az irányjelző karon a beállítókerékkel
3 118.

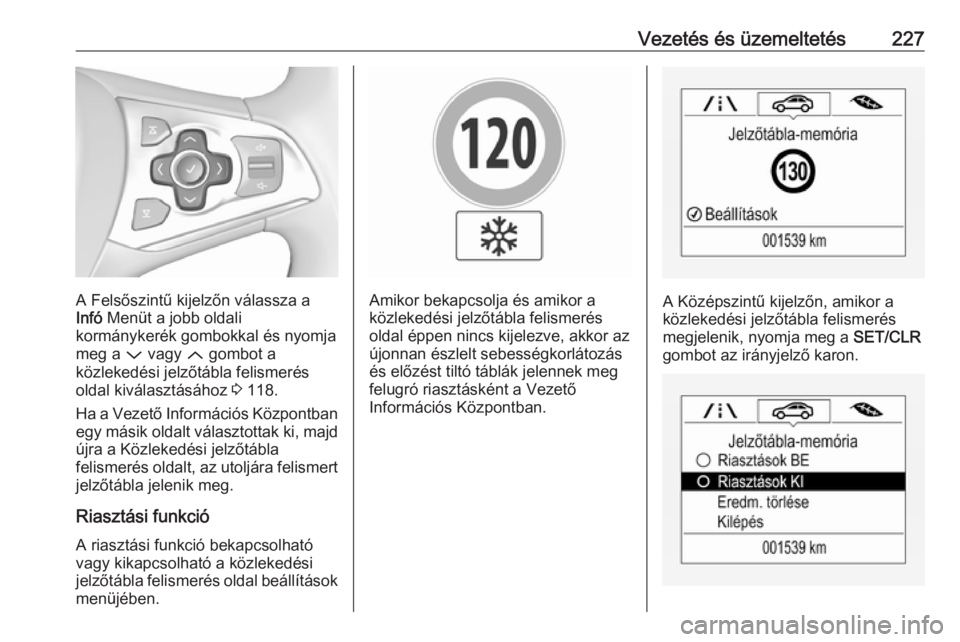

Page 229 of 335
Vezetés és üzemeltetés227
A Felsőszintű kijelzőn válassza a
Infó Menüt a jobb oldali
kormánykerék gombokkal és nyomja
meg a P vagy Q gombot a
közlekedési jelzőtábla felismerés
oldal kiválasztásához 3 118.
Ha a Vezető Információs Központban egy másik oldalt választottak ki, majd
újra a Közlekedési jelzőtábla
felismerés oldalt, az utoljára felismert jelzőtábla jelenik meg.
Riasztási funkció A riasztási funkció bekapcsolható
vagy kikapcsolható a közlekedési
jelzőtábla felismerés oldal beállítások menüjében.Amikor bekapcsolja és amikor a
közlekedési jelzőtábla felismerés
oldal éppen nincs kijelezve, akkor az újonnan észlelt sebességkorlátozás
és előzést tiltó táblák jelennek meg
felugró riasztásként a Vezető
Információs Központban.A Középszintű kijelzőn, amikor a
közlekedési jelzőtábla felismerés
megjelenik, nyomja meg a SET/CLR
gombot az irányjelző karon.

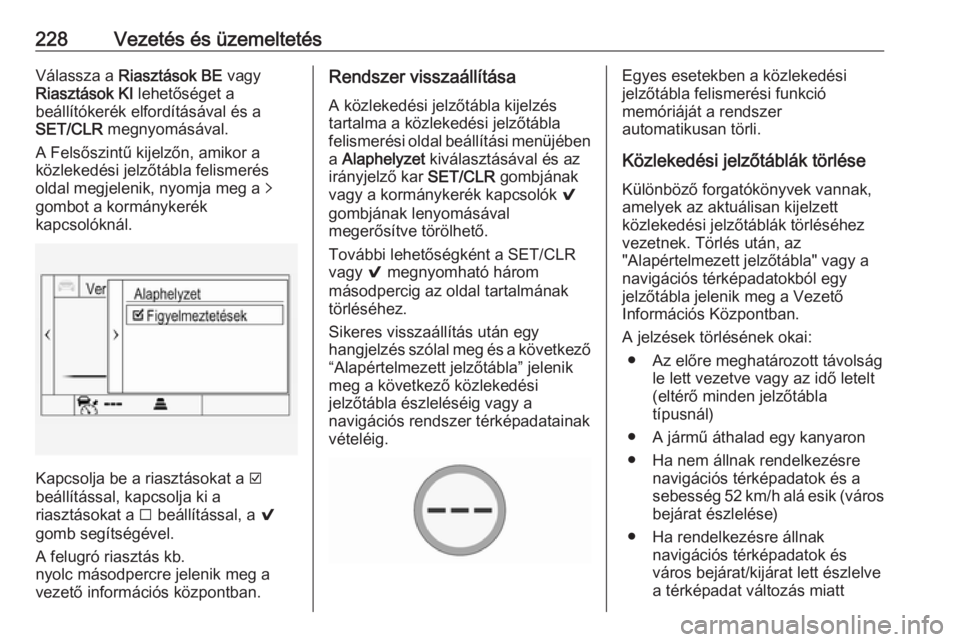

Page 230 of 335

228Vezetés és üzemeltetésVálassza a Riasztások BE vagy
Riasztások KI lehetőséget a
beállítókerék elfordításával és a
SET/CLR megnyomásával.
A Felsőszintű kijelzőn, amikor a
közlekedési jelzőtábla felismerés
oldal megjelenik, nyomja meg a q
gombot a kormánykerék
kapcsolóknál.
Kapcsolja be a riasztásokat a J
beállítással, kapcsolja ki a
riasztásokat a I beállítással, a 9
gomb segítségével.
A felugró riasztás kb.
nyolc másodpercre jelenik meg a
vezető információs központban.
Rendszer visszaállítása
A közlekedési jelzőtábla kijelzés
tartalma a közlekedési jelzőtábla
felismerési oldal beállítási menüjében
a Alaphelyzet kiválasztásával és az
irányjelző kar SET/CLR gombjának
vagy a kormánykerék kapcsolók 9
gombjának lenyomásával megerősítve törölhető.
További lehetőségként a SET/CLR
vagy 9 megnyomható három
másodpercig az oldal tartalmának
törléséhez.
Sikeres visszaállítás után egy
hangjelzés szólal meg és a következő “Alapértelmezett jelzőtábla” jelenik
meg a következő közlekedési
jelzőtábla észleléséig vagy a
navigációs rendszer térképadatainak vételéig.Egyes esetekben a közlekedési
jelzőtábla felismerési funkció
memóriáját a rendszer
automatikusan törli.
Közlekedési jelzőtáblák törlése Különböző forgatókönyvek vannak,amelyek az aktuálisan kijelzett
közlekedési jelzőtáblák törléséhez
vezetnek. Törlés után, az
"Alapértelmezett jelzőtábla" vagy a navigációs térképadatokból egy
jelzőtábla jelenik meg a Vezető
Információs Központban.
A jelzések törlésének okai: ● Az előre meghatározott távolság le lett vezetve vagy az idő letelt
(eltérő minden jelzőtábla
típusnál)
● A jármű áthalad egy kanyaron
● Ha nem állnak rendelkezésre navigációs térképadatok és a
sebesség 52 km/h alá esik (város
bejárat észlelése)
● Ha rendelkezésre állnak navigációs térképadatok és
város bejárat/kijárat lett észlelve
a térképadat változás miatt
Page 231 of 335

Vezetés és üzemeltetés229A közlekedési jelek észlelése a
navigációs rendszer működése
mellett
Ha a jármű fel van szerelve
navigációs rendszerrel, az aktuálisan kijelzett jelzés származhat az optikaijelzésérzékelőtől vagy a
térképadatokból.
Ha az aktuálisan kijelzett jelzés a térképadatokból származik és
térképinformációk megváltoznak, egy új jelzés fog megjelenni. Ez egy új
jelzés észleléséhez vezethet, bár
lehet, hogy nem történt elhaladás az
úton új jelzőtábla mellett.
Meghibásodás A közlekedési jelzőtábla felismerés
lehet, hogy nem működik helyesen,
ha:
● A szélvédő környéke, ahol az első kamera fel van szerelve,
nem tiszta vagy idegen tárgyak
befolyásolják, pl. matricák.
● A közlekedési táblák részben vagy teljesen takarásban
vannak, vagy rosszul
felismerhetők.● Rossz látási viszonyok esetén, például sűrű eső, havazás,
közvetlen napsugárzás vagy
árnyékok.
● A közlekedési táblák helytelenül vannak felszerelve vagy
megrongálódtak.
● A közlekedési jelzőtáblák nem felelnek meg a Bécsi konvenció
közlekedési jelzőtáblákra
vonatkozó előírásainak.
● A navigációs térkép adatok elavultak.Figyelem!
A rendszer arra készült, hogy
segítse a vezetőt a megadott
sebességtartományon belül a
közlekedési táblák
felismerésében. Ne hagyja
figyelmen kívül azon jelzőtáblákat, amelyeket a rendszer nem jelenít
meg.
A rendszer nem ismer fel a
hagyományos forgalmi táblákon kívül más táblákat, melyek
sebességkorlátozás érvénybe
lépését vagy feloldását jelenthetik.
Ne engedje, hogy ez a különleges
funkció kockázatos vezetésre
csábítsa.
Mindig az útviszonyoknak
megfelelően válassza meg a
sebességét.
A vezetőt segítő rendszerek nem
mentesítik a gépkocsi vezetőjét a
gépkocsi használatának teljes
felelőssége alól.
Sávtartó rendszer
A sávtartó rendszer segít elkerülni az
akaratlan sávelhagyás miatti
ütközéseket. Az első kamera figyeli a
sávfelfestéseket, amelyek között a
jármű halad. Ha a gépjármű
megközelít egy sávfelfestést, a
kormánykerék kissé elfordul, hogy visszahelyezze a járművet a sávba.
Fordítsa a kormánykereket
ugyanabba az irányba, ha a rendszer
kormányzása nem elegendő.
Page 232 of 335

230Vezetés és üzemeltetésFordítsa a kormánykereket az
ellenkező irányba egy kicsit, ha
sávváltást tervez.
Amikor jelentősen áthalad egy
sávfelfestésen, a sávtartó rendszer
elindít egy látható és hallható
figyelmeztetést.
Akaratlan sávelhagyás feltételezett ● az irányjelző használata nélkül
● az irányjelzőt a sávelhegyással ellenkező irányba használva
● fékezés nélkül
● gyorsítás nélkül
● aktív kormányzás nélkül.
Megjegyzés
A rendszer kikapcsol félreérthető
sávfelfestések észlelése esetén, pl.
építési területeken.
Megjegyzés
A rendszer kikapcsolható, ha olyan
sávokat észlel, amelyek túl
keskenyek, túl szélesek vagy túl
kanyargósak.Bekapcsolás
A sávtartó rendszer bekapcsolása a
a megnyomásával történik. A
rendszer bekapcsolt állapotát a
gombban lévő LED világítása jelzi.
Ha a műszeregységben lévő a
ellenőrzőlámpa zölden világít, a
rendszer támogatásra kész.
A rendszer 60 km/h és 180 km/h
közötti sebességnél működőképes,
és ha van az úton sávfelfestés.
A rendszer kissé elfordítja a kormányt
és a a ellenőrzőlámpa sárgára vált,
ha a jármű megközelít egy észlelt
sávfelfestést az irányjelző lámpának
abba az irányba történő használata
nélkül.
A rendszer riaszt a a villogásával és
három hangjelzéssel, az adott
irányból, ha jelentősen elhagyja a
sávot.
A rendszer csak akkor működőképes,
amikor sávfelfestést észlel.
Ha a rendszer csak az útnak az egyik
oldalán észlel sávfelfestést, akkor
csak azon az oldalon nyújt
támogatást.
A sávtartó rendszer elengedett kézzel vezetést észlel. Ebben az esetben
felugrik egy üzenet a Vezető
Információs Központban és
megszólal egy hangjelzés, míg a
sávtartó rendszer elengedett kézzel
vezetést észlel.
