2018.5 OPEL ASTRA J Uporabniški priročnik

Nega vozila223varovalne matice trdno privijte z
notranje strani prtljažnika. Zaprite
in pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrove na ustrezni
strani.
2. Odvijte tri vijake.
3. Odstranite sestav zadnje luči iz vrat prtljažnika.
4. Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
Izvedba s svetlečimi (LED)
diodami
Zamenjati je mogoče samo zadnjo meglenko oz. luč za
vzvratno vožnjo ( 2), odvisno od
strani vozila.
5. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnega
kazalca. Zadnjo luč pravilno
pritrdite v vrata prtljažnika in
pritegnite pritrdilne vijake. Pritrdite vse pokrove.
4-vratna limuzina
1. Odstranite pokrov na ustrezni strani.

224Nega vozila2. Z notranje strani popustite in zroko odvijte dve plastični pritrdilni
matici.
3. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
4. Kabelski priključek izvlecite iz nosilca žarnic.
5.Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
6. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
Priklopite kabelski priključek.
Pritrdite sestav žarnice z
držalnimi zatiči v odprtine v
karoseriji. Plastične varovalne
matice trdno privijte z notranje
strani prtljažnika. Pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrivalo na ustrezni
strani.

Nega vozila2252.Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani
vozila.
3. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
Pritrdite pokrov.Stranski smerniki
3-vratna kombilimuzina Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z desnim koncem
naprej.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.

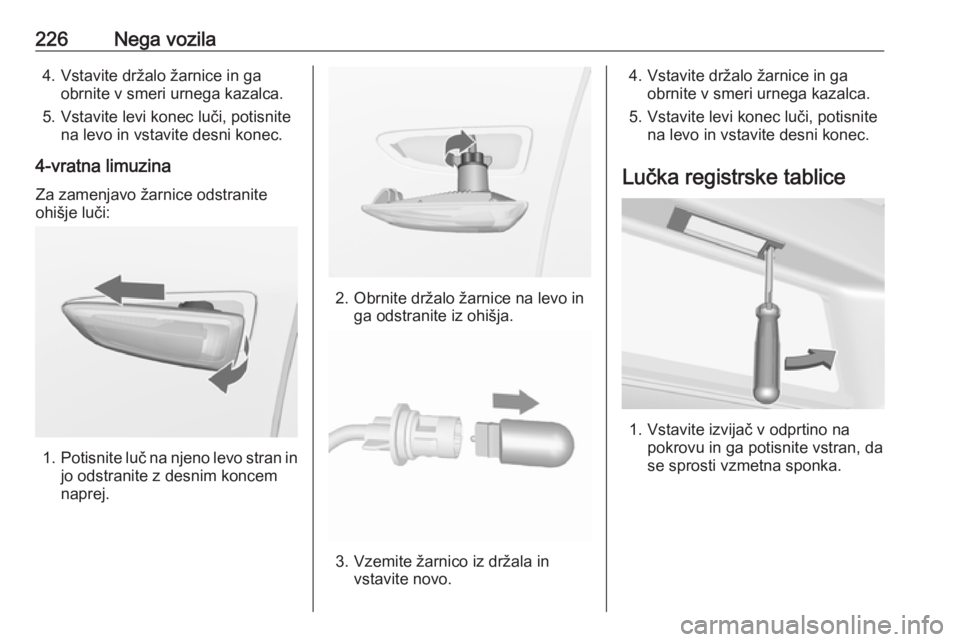

226Nega vozila4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
4-vratna limuzina
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z desnim koncem
naprej.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.

Nega vozila227
2. Luč odstranite s potegomnavzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči
Sprednje stropne in bralne luči Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika Žarnice dajte zamenjati v servisu.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● v motornem prostoru spredaj levo
● pri vozilih z volanom na levi strani
v potniškem prostoru za
prostorom za spravljanje ali pri
vozilih z volanom na desni strani za sovoznikovim predalom
● pod pokrovom na levi strani prtljažnika
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

228Nega vozila
Ščipalka za varovalkeŠčipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

Nega vozila229Št.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva/
sistem vžiga4Sistem vbrizgavanja goriva/
sistem vžiga5–6Ogrevanje ogledal/alarmna
naprava7Krmiljenje ventilatorja/krmilni
modul motorja/krmilni modul
menjalnika8Lambda senzor/hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja vozila11Zaklep prtljažnika12Prilagodljivi žarometi/samodejni
vklop luči13ABS14Brisalec zadnjega steklaŠt.Tokokrog15Motorni računalnik16Zaganjač17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Zadnji električni center22Leva dolga luč (halogena)23Sistem pranja žarometov24Desna kratka luč (ksenon)25Leva kratka luč (ksenon)26Prednje meglenke27Grelec dizelskega goriva28Sistem start stop29Električna ročna zavora30ABS31Prilagodljivi regulator hitrosti

230Nega vozilaŠt.Tokokrog32Varnostne blazine33Prilagodljivi žarometi/samodejni
vklop luči34Vračanje izpušnih plinov35Zunanje ogledalo/senzor za dež36Ogrevanje, prezračevanje,
hlajenje37Ventil za prezračevanje rezer‐
voarja goriva38Vakuumska črpalka39Osrednji krmilnik40Naprava za pranje vetrobran‐
skega/sistem pranja zadnjega
stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega stekla44Brisalci vetrobranskega stekla45Hladilni ventilator46–Št.Tokokrog47Hupa48Hladilni ventilator49Črpalka za gorivo50Uravnavanje višine žarometov/
prilagodljivi žarometi51Zapora zraka52Dodatni grelec/dizelski motor53Krmilni modul avtomatskega
menjalnika/krmilni modul
motorja54Podtlačna črpalka/armaturna
plošča/ogrevanje in prezrače‐
vanje/klimatska naprava
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
V modelih z volanom na desni: škatla varovalk se nahaja za prostorom za
spravljanje v armaturni plošči.
Odprite predal in ga potisnite v levo
za odklepanje. Preklopite predal
navzdol in ga odstranite.
