Page 209 of 265

Soins du véhicule207
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐ res d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer la
pression nominale des pneus et
procéder à d'autres modifications du
véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression
de gonflage.
Système de contrôle de la pression
des pneus 3 202.Avertissement
Lors de la conversion en roues
14", la garde au sol est réduite. Ce
point doit être pris en compte lors
du passage d'obstacles.
9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation d'usage du
véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à
toutes les exigences concernant
chaque combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Jantes en acier : Si des boulons de
blocage de roue sont utilisés, ne pas
poser les enjoliveurs.
Page 210 of 265

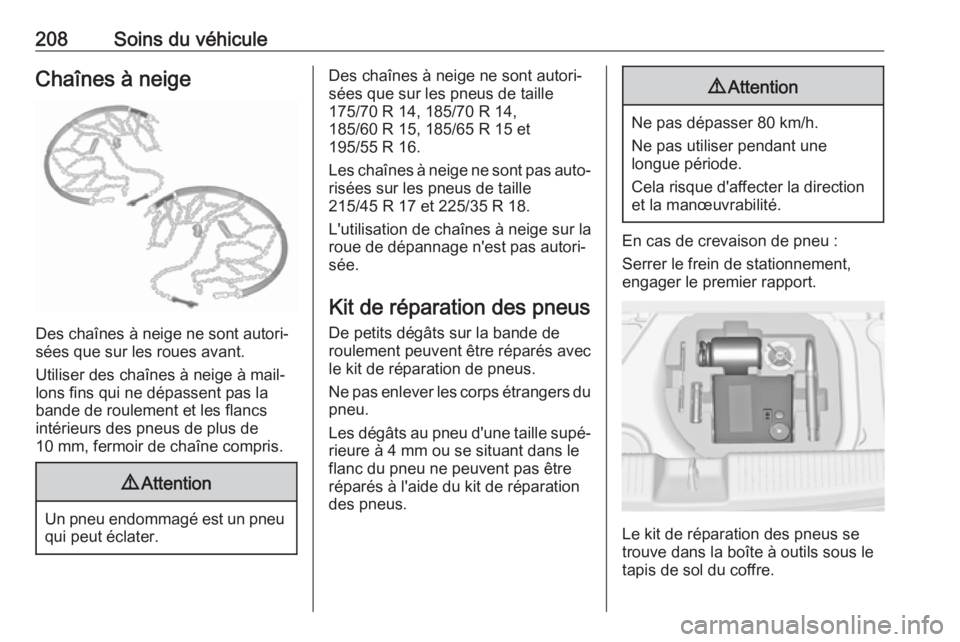

208Soins du véhiculeChaînes à neige
Des chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs
intérieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Des chaînes à neige ne sont autori‐ sées que sur les pneus de taille
175/70 R 14, 185/70 R 14,
185/60 R 15, 185/65 R 15 et
195/55 R 16.
Les chaînes à neige ne sont pas auto‐ risées sur les pneus de taille
215/45 R 17 et 225/35 R 18.
L'utilisation de chaînes à neige sur la
roue de dépannage n'est pas autori‐
sée.
Kit de réparation des pneus De petits dégâts sur la bande de
roulement peuvent être réparés avec
le kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être
réparés à l'aide du kit de réparation
des pneus.9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une
longue période.
Cela risque d'affecter la direction et la manœuvrabilité.
En cas de crevaison de pneu :
Serrer le frein de stationnement,
engager le premier rapport.
Le kit de réparation des pneus se
trouve dans la boîte à outils sous le
tapis de sol du coffre.
Page 211 of 265
Soins du véhicule209
Sur les versions avec un système de
transport arrière ou un moteur à gaz
liquide, le kit de réparation des pneus
se trouve dans une valise fixée avec
une sangle sur la paroi latérale
gauche du coffre.Sur les versions avec un boîtier de
rangement dans le coffre, la valise
avec le kit de réparation des pneus se trouve dans une chambre du boîtier
3 67.
Sur les versions avec un caisson de
graves extrêmes, le kit de réparation des pneus se trouve sous le tapis de
sol du coffre. Pour utiliser le kit de
réparation des pneus, retirer tout
d'abord le tapis de sol : plier la partie
arrière vers l'avant et tirer le tapis vers
l'arrière 3 69.
1. Sortir le kit de réparation des
pneus de son espace de range‐
ment.
2. Enlever le compresseur.
Page 212 of 265

210Soins du véhicule
3.Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.
10. Placer le commutateur à bascule du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
11. Le manomètre du compresseur indique brièvement une pression
jusqu'à 6 bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.
Page 213 of 265

Soins du véhicule21112. Le produit d'étanchéité a étécomplètement pompé dans le
pneu. Puis, le pneu est gonflé à
l'air.
13. La pression de gonflage prescrite devrait être atteinte dans les
10 minutes.
Pression des pneus 3 244.
Quand la pression correcte est
atteinte, éteindre le compresseur.
Si la pression de pneu prescrite
n'est pas atteinte dans les
10 minutes, démonter le kit de
réparation de pneus. Avancer ou
reculer le véhicule d'un tour de roue. Brancher à nouveau le kit de
réparation de pneus et poursuivre
la procédure de remplissage
pendant 10 minutes. Si la pres‐
sion de gonflage prescrite n'est
toujours pas atteinte, c'est que le
pneu est trop fortement endom‐
magé. Prendre contact avec un
atelier.
Évacuer la pression excédentaire
à l'aide du bouton situé au-dessus du manomètre.
Ne pas faire fonctionner le
compresseur pendant plus de
10 minutes.
14. Détacher le kit de réparation des pneus. Pousser le loquet pour
enlever la bouteille de produit
d'étanchéité de son support.
Visser le flexible de gonflage de
pneu à l'orifice libre de la bouteille de produit d'étanchéité. Ceciempêche que le produit d'étan‐
chéité ne s'échappe pas. Ranger le kit de réparation des pneus
dans le coffre.
15. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.16. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
17. Reprendre la route sans délai afin
que le produit d'étanchéité se
répartisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de
10 minutes), s'arrêter et contrôler
la pression du pneu. À cet effet,
visser directement le flexible d'air sur la valve du pneu et le
compresseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
Page 214 of 265

212Soins du véhiculejusqu'à ce que plus aucune pertede pression ne se produise.
Si la pression des pneus est
descendue au-dessous de
1,3 bar, il ne faut plus utiliser le véhicule. Prendre contact avec un atelier.
18. Ranger le kit de réparation des pneus dans le coffre.
Reposer le tapis de sol.
Recouvrement des rangements
dans le plancher arrière 3 69.
Remarque
Les caractéristiques de conduite du
pneu réparé sont fortement dégra‐
dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La soupape de sécurité intégrée
s'ouvre à une pression de 7 bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de
stockage mentionnées sur la
bouteille du produit d'étanchéité.Remplacer le flacon de produit de
colmatage. Mettre la bouteille au rebut conformément aux prescrip‐
tions légales.
Le compresseur et le produit d'étan‐ chéité peuvent être utilisés jusqu'à
environ -30 °C.
Les adaptateurs fournis peuvent
être utilisés pour pompe d'autres
éléments, par ex. des vallons de
football, matelas pneumatiques, des
canots pneumatiques. Ils sont situés sur le dessous du compresseur.
Pour les enlever, les visser sur le
flexible d'air du compresseur et les
sortir.
Changement d'une roue
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement, engager la 1ère ou la marche
arrière.
● Ne jamais changer simultané‐ ment plusieurs roues.●N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne nécessite aucune maintenance.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Avant de visser les vis de roue, les nettoyer et graisser légère‐
ment le cône de chaque vis en
utilisant de la graisse ordinaire.
Page 215 of 265

Soins du véhicule2139Attention
Ne pas graisser le filet du boulon
de roue.
1. Jantes en acier :
Sortir l'enjoliveur. Jantes en alliage avec capuchons
de boulons
Dégager et retirer les capuchons
des vis de roue à l'aide d'un tour‐
nevis. Afin de protéger la jante,
placer un chiffon entre le tourne‐
vis et la roue.
Jantes en alliage avec capuchon
central
Insérer l'extracteur dans l'évide‐
ment du capuchon central et reti‐
rer le capuchon de la jante.
Outillage de bord 3 199.
2. Placer la clé de roue en s'assurant
qu'elle soit bien positionnée et
desserrer chaque vis de roue d'un demi-tour.
Il se peut que les roues soient
protégées par des boulons de
blocage. Pour desserrer ces
boulons spécifiques, commencer
par placer l'adaptateur des
boulons antivol de roues sur la
tête du boulon avant de poser la
clé de roue. L'adaptateur se
trouve dans la boîte à gants.
3. Vérifier que le cric est bien posi‐ tionné sous le point de levage
adéquat.
Certains modèles sont dotés de
cache-seuils couvrant les points
Page 216 of 265

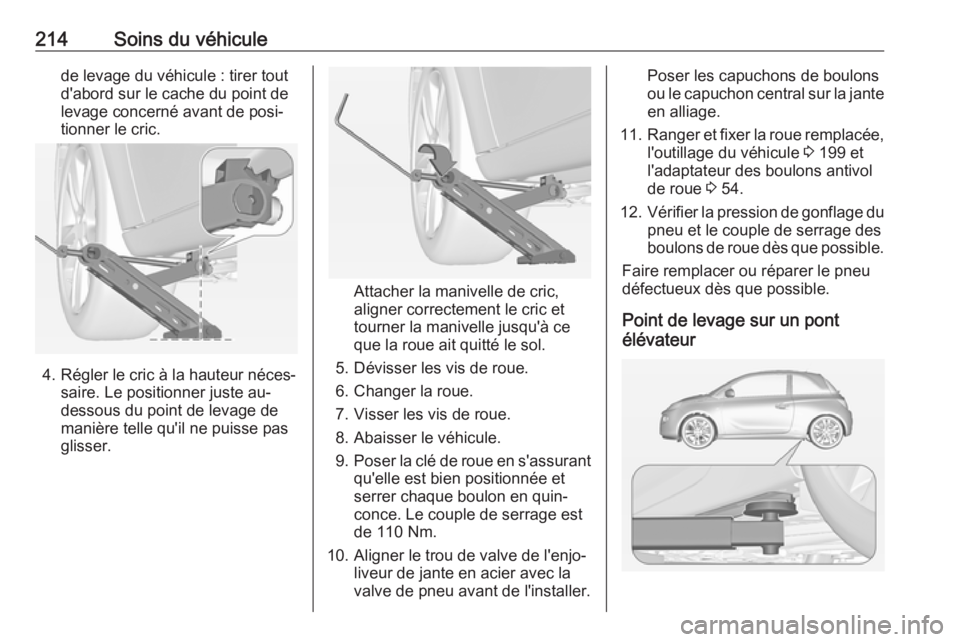

214Soins du véhiculede levage du véhicule : tirer tout
d'abord sur le cache du point de
levage concerné avant de posi‐
tionner le cric.
4. Régler le cric à la hauteur néces‐ saire. Le positionner juste au-
dessous du point de levage de
manière telle qu'il ne puisse pas
glisser.
Attacher la manivelle de cric,
aligner correctement le cric et
tourner la manivelle jusqu'à ce
que la roue ait quitté le sol.
5. Dévisser les vis de roue.
6. Changer la roue.
7. Visser les vis de roue.
8. Abaisser le véhicule.
9. Poser la clé de roue en s'assurant
qu'elle est bien positionnée et
serrer chaque boulon en quin‐
conce. Le couple de serrage est
de 110 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur de jante en acier avec la
valve de pneu avant de l'installer.
Poser les capuchons de boulons
ou le capuchon central sur la jante en alliage.
11. Ranger et fixer la roue remplacée,
l'outillage du véhicule 3 199 et
l'adaptateur des boulons antivol
de roue 3 54.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des
boulons de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
Point de levage sur un pont
élévateur
