Soins du véhicule191

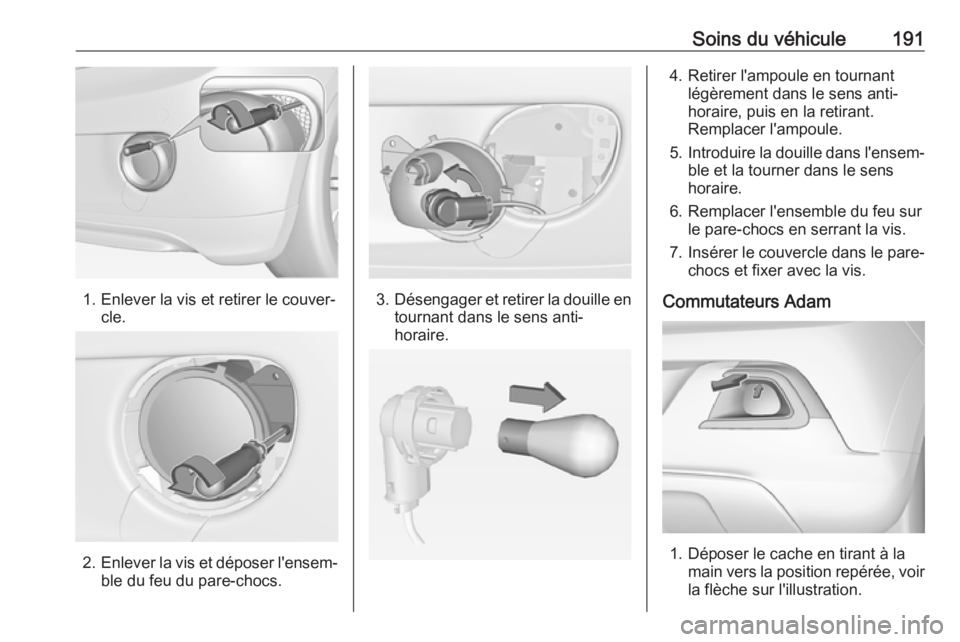

1. Enlever la vis et retirer le couver‐cle.
2.Enlever la vis et déposer l'ensem‐
ble du feu du pare-chocs.
3. Désengager et retirer la douille en
tournant dans le sens anti-
horaire.
4. Retirer l'ampoule en tournant légèrement dans le sens anti-
horaire, puis en la retirant.
Remplacer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens
horaire.
6. Remplacer l'ensemble du feu sur le pare-chocs en serrant la vis.
7. Insérer le couvercle dans le pare-
chocs et fixer avec la vis.
Commutateurs Adam
1. Déposer le cache en tirant à la main vers la position repérée, voirla flèche sur l'illustration.

192Soins du véhicule
2. Enlever les deux vis et déposerl'ensemble du feu du pare-chocs.
3.Désengager et retirer la douille en
tournant dans le sens anti-
horaire.
4. Retirer l'ampoule en tournant légèrement dans le sens anti-
horaire, puis en la retirant.
Remplacer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens
horaire.
6. Fixer l'ensemble du feu sur le pare-chocs en serrant les deux
vis.
7. Insérer et engager le cache dans le pare-chocs.
Feux de direction latéraux
Pour remplacer l'ampoule, retirer le
boîtier de phare :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

Soins du véhicule193

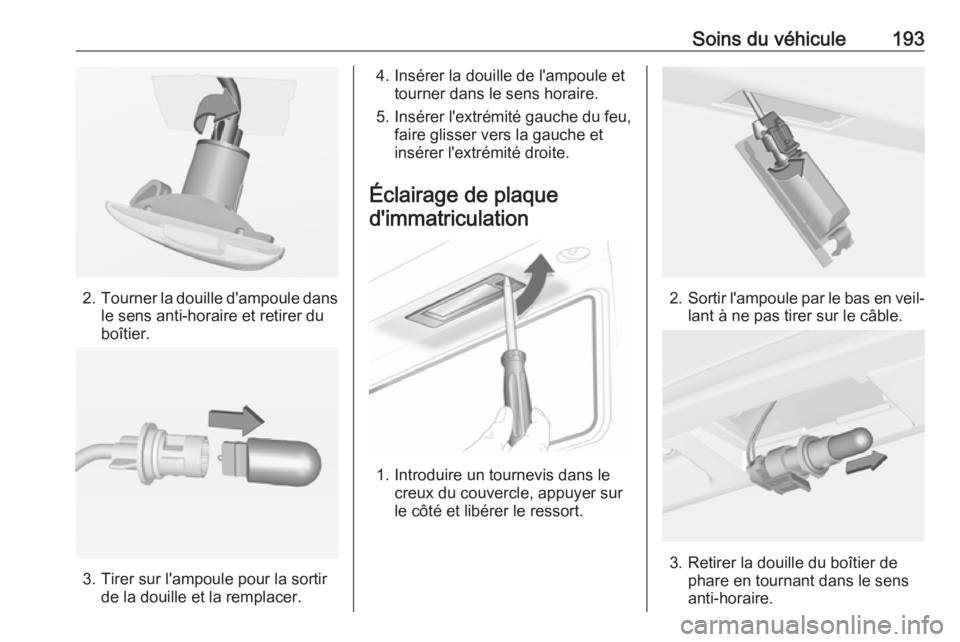

2.Tourner la douille d'ampoule dans
le sens anti-horaire et retirer du
boîtier.
3. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
4. Insérer la douille de l'ampoule ettourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Retirer la douille du boîtier de phare en tournant dans le sens
anti-horaire.

194Soins du véhicule4. Tirer sur l'ampoule pour la sortirde la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tournerdans le sens horaire.
6. Insérer la lampe dans le pare- chocs et l'engager dans son loge‐
ment.
Éclairage intérieur
Faire remplacer les ampoules suivan‐ tes par un atelier :
● éclairage de courtoisie, spots de lecture
● éclairage du coffre
● plafonnier
● éclairage véhicule
● panneau Starlight
● éclairage du tableau de bordCircuit électrique
Fusibles Les inscriptions sur le fusible neufdoivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● à l'avant gauche du comparti‐ ment moteur ;
● dans les véhicules avec direction
à gauche, derrière le commuta‐
teur d'éclairage ou, dans les véhi‐ cules avec direction à droite,
derrière la boîte à gants.
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Le véhicule contient différents types
de fusibles.

Soins du véhicule195Selon le type, un fusible sauté est
reconnaissable à son fil fondu. Ne
pas remplacer le fusible tant que la
cause de la défaillance n'a pas été
supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
sur les différents types de fusibles et
retirer le fusible.
Boîte à fusibles du compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

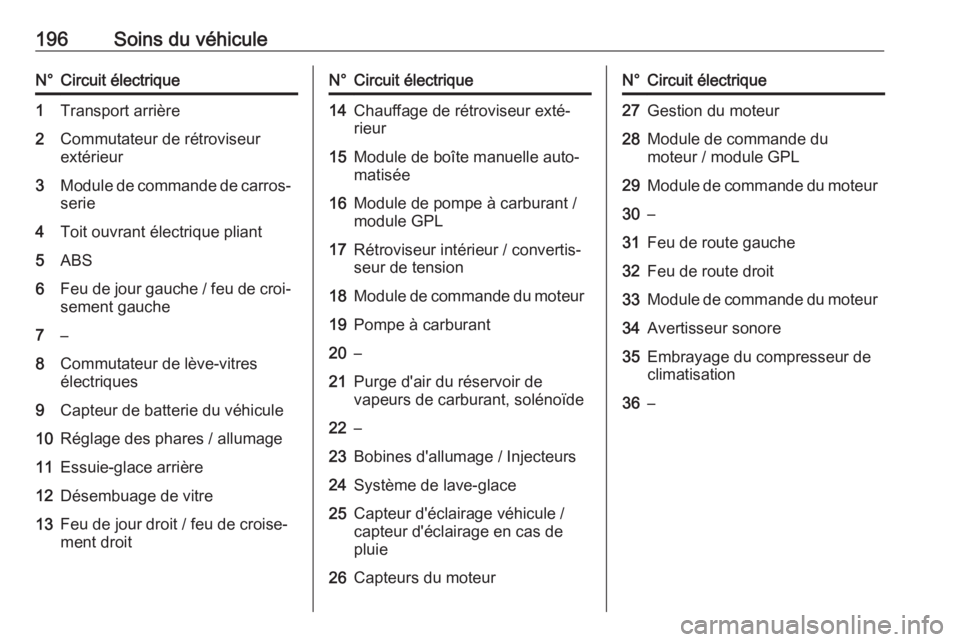

196Soins du véhiculeN°Circuit électrique1Transport arrière2Commutateur de rétroviseur
extérieur3Module de commande de carros‐ serie4Toit ouvrant électrique pliant5ABS6Feu de jour gauche / feu de croi‐
sement gauche7–8Commutateur de lève-vitres
électriques9Capteur de batterie du véhicule10Réglage des phares / allumage11Essuie-glace arrière12Désembuage de vitre13Feu de jour droit / feu de croise‐
ment droitN°Circuit électrique14Chauffage de rétroviseur exté‐
rieur15Module de boîte manuelle auto‐
matisée16Module de pompe à carburant / module GPL17Rétroviseur intérieur / convertis‐
seur de tension18Module de commande du moteur19Pompe à carburant20–21Purge d'air du réservoir de
vapeurs de carburant, solénoïde22–23Bobines d'allumage / Injecteurs24Système de lave-glace25Capteur d'éclairage véhicule /
capteur d'éclairage en cas de
pluie26Capteurs du moteurN°Circuit électrique27Gestion du moteur28Module de commande du
moteur / module GPL29Module de commande du moteur30–31Feu de route gauche32Feu de route droit33Module de commande du moteur34Avertisseur sonore35Embrayage du compresseur de
climatisation36–

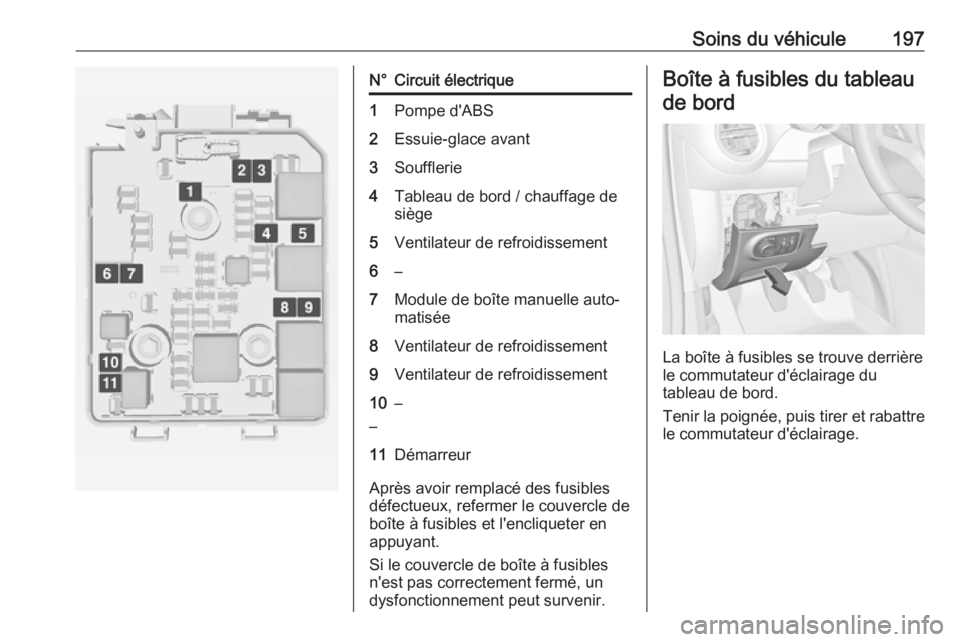

Soins du véhicule197N°Circuit électrique1Pompe d'ABS2Essuie-glace avant3Soufflerie4Tableau de bord / chauffage de
siège5Ventilateur de refroidissement6–7Module de boîte manuelle auto‐
matisée8Ventilateur de refroidissement9Ventilateur de refroidissement10
––11Démarreur
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
La boîte à fusibles se trouve derrière
le commutateur d'éclairage du
tableau de bord.
Tenir la poignée, puis tirer et rabattre le commutateur d'éclairage.

198Soins du véhiculeN°Circuit électrique1–2–3Lève-vitres électroniques4Transformateur électrique5Module de commande de carros‐serie 16Module de commande de carros‐serie 27Module de commande de carros‐
