2018.5 OPEL ADAM Manual de utilizare (in Romanian)

Depozitarea63
Ţineţi cu o mână cadrul (1)
bicicletei spate şi trageţi chinga
(2) pentru a decupla.
Ţineţi cu ambele mâini bicicleta
spate şi rabataţi spre înapoi
sistemul de transport posterior.
Pentru a creşte vizibilitatea, lămpile
de poziţie din spate ale
autovehiculului sunt aprinse când
sistemul de transport posterior este
rabatat la loc.
9 Avertisment
Când se pliază din nou spre
înainte sistemul de transport
posterior, acordaţi atenţie cuplării
în siguranţă a sistemului.
Scoaterea bicicletelor
Desfaceţi elementele de fixare cu
chingă de la ambele anvelope ale
bicicletei.
Răsuciţi în sens antiorar butonul şi
desfaceţi consolele de montare.
Detaşarea adaptorului 1. Pliaţi degajările roţii.
2. Desfaceţi chinga.
3. Răsuciţi maneta (1) spre înainte şi
menţineţi.
4. Ridicaţi adaptorul (2) din spate şi demontaţi-l.

64DepozitareaDezasamblarea suportului pentru
biciclete
Apăsaţi butonul (1) şi demontaţi
partea superioară a suportului (2).
Apăsaţi butonul (1) şi montaţi la loc
suportul (2).
Aşezaţi consola de montare aşa cum se indică în ilustraţie.
Răsuciţi mânerul (1) în lateral pentru
a decupla şi ridicaţi stativul (2).
Pliaţi stativul spre înapoi, apoi
apăsaţi-l spre înainte până se
opreşte (1).
Apăsaţi în jos stativul în partea din
spate (2).
Pliaţi degajarea roţii
Pliaţi degajarea roţii. Fixaţi chinga.

Depozitarea65
Depozitaţi în mod corect opritoarele
de curea.
Deblocarea sistemului de transport
posterior
Răsuciţi ambele manete de prindere
spre interior până la capăt. Fixaţi
chinga.
Pliaţi lămpile de poziţie
Răsuciţi mai întâi ambele lumini de
poziţie spate (1) până la capăt.
Apoi, răsuciţi balamalele (2) înspre
înainte, până la capăt.
Plierea luminii plăcuţei de
înmatriculare
Pliaţi către înainte lumina pentru
plăcuţa de înmatriculare.
Retractarea sistemului de transport
posterior
Atenţie
Verificaţi dacă toate părţile
pliabile, de ex., degajările pentru
roţi şi consolele de montare, sunt
depozitate corect. În caz contrar,

66Depozitareasistemul de transport posterior se
poate deteriora când încercaţi să
îl retrageţi.
Apăsaţi în sus maneta de deblocare
şi menţineţi-o în poziţie. Ridicaţi puţin sistemul şi apăsaţi-l în bara de
protecţie până se cuplează.
Maneta de deblocare trebuie să
revină în poziţia iniţială.
9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.
Portbagajul
Spătarul banchetei este împărţit în
două. Ambele părţi se pot rabata
separat.
Extensia portbagajului Scoateţi copertina portbagajului,
dacă este necesar.
Apăsaţi siguranţele şi apăsaţi tetiera
în jos.
Introduceţi clema metalică în suportul lateral pentru a proteja centura desiguranţă împotriva deteriorării.
Trageţi bucla de la unul sau de laambele spătare şi rabataţi-le către
şezutul scaunului.
Pentru depliere, ridicaţi spătarele în
poziţie verticală şi lăsaţi-le să se
cupleze sonor.
Spătarele sunt cuplate corect atunci
când marcajul roşu de pe ambele
bucle de degajare nu sunt vizibile.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei

Depozitarea67recomandări poate duce la rănire
sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei
frânări bruşte sau al unui impact.
Cârligul pentru bagaje
Utilizaţi cârligul de pe panoul lateral-
dreapta al portbagajului pentru
agăţarea bagajelor. Sarcina maximă:
5 kg.
Spaţiul de depozitare din
spate
Cutie de depozitare
O cutie de depozitare cu capac este
amplasată în portbagaj. Capacul se poate bloca prin rotirea butonului.
Acesta trebuie să fie blocat în timpul
mersului.
Pentru a deschide, deblocaţi şi ridicaţi capacul.
Pentru a scoate capacul, deschideţi şi
glisaţi în lateral, către stânga.
Cutia poate fi compartimentată cu un
separator.
Capacul cutiei de depozitare poate fi încărcat cu maxim 20 kg.
Demontarea
Pentru a avea acces la echipamentul
de intervenţie în cazul defecţiunilor de
urgenţă sau pentru înlocuirea becului lămpilor de poziţie din spate, trebuie
scoasă cutia de depozitare:
● Scoateţi copertina portbagajului 3 68.● Rabataţi spătarele scaunelor
spate 3 66.
● Deschideţi cutia de depozitare.
● Rotiţi cârligele de blocare de pe ambele părţi înspre înapoi şi
împingeţi inelele de amarare în
locaşuri.
● Ridicaţi cutia de depozitare şi aşezaţi-o pe spătarele rabatate.
● Scoateţi cutia de depozitare din portbagaj.

68DepozitareaInstalarea● Aşezaţi cutia de depozitare pe spătarele rabatate,
● Aduceţi cutia de depozitare în portbagaj.
● Deschideţi cutia de depozitare. ● Ridicaţi inelele de amarare de pe
ambele părţi şi rotiţi cârligele de
blocare din faţă pentru a fixa cutia
în inelele de amarare.
● Ridicaţi spătarul banchetei spate şi montaţi copertina
portbagajului.
● Depozitaţi caseta cu setul pentru
depanarea anvelopelor într-una
din camerele cutiei de
depozitare.
● Închideţi şi blocaţi capacul.
Copertina portbagajului
Nu puneţi obiecte pe capac.Deschidere
Ridicaţi copertina din partea din
spate. Aceasta se cuplează într-o
poziţie aproape verticală. Se poate
deschide mai mult. Pentru închidere,
aduceţi copertina după punctul de
cuplare.
Demontarea
Împingeţi copertina în sus, la stânga
şi la dreapta, din partea de jos şi
demontaţi.
Montarea Cuplaţi copertina prin apăsarea în
ghidajele de pe ambele părţi.

Depozitarea69Capac spaţiu depozitare din
podeaua portbagajului
Capacul spaţiului de depozitare
din podeaua portbagajului
Ridicaţi capacul spaţiului de
depozitare din podeaua portbagajului la echipamentul de intervenţie în
cazul defecţiunilor de urgenţă.
Trusa de scule 3 197.
Capacul subwoofer-ului
Ridicaţi partea din spate a podelei
portbagajului pentru a avea acces la
triunghiul reflectorizant.
Atunci când închideţi podeaua
portbagajului, asiguraţi-vă că o fixaţi
cu banda Velcro.
Demontarea
Scoateţi capacul podelei pentru a
avea acces la echipamentul de
intervenţie în cazul defecţiunilor de
urgenţă şi pentru înlocuirea becului
lămpilor de poziţie din spate:
● Ridicaţi şi pliaţi partea din spate către faţă.
● Scoateţi podeaua prin tragere către înapoi, aceasta se va ridicaprintr-un ghidaj.
● Scoateţi podeaua din portbagaj.
Pentru a avea acces la capacul din dreapta al portbagajului, de ex.,
pentru înlocuirea becului, rabataţi
spătarul din spate-dreapta şi scoateţi
trusa de scule de lângă subwoofer.
Înlocuirea becurilor 3 187.
Instalarea ● Montaţi trusa de scule, dacă aţi demontat-o în prealabil.
● Aşezaţi podeaua în portbagaj.

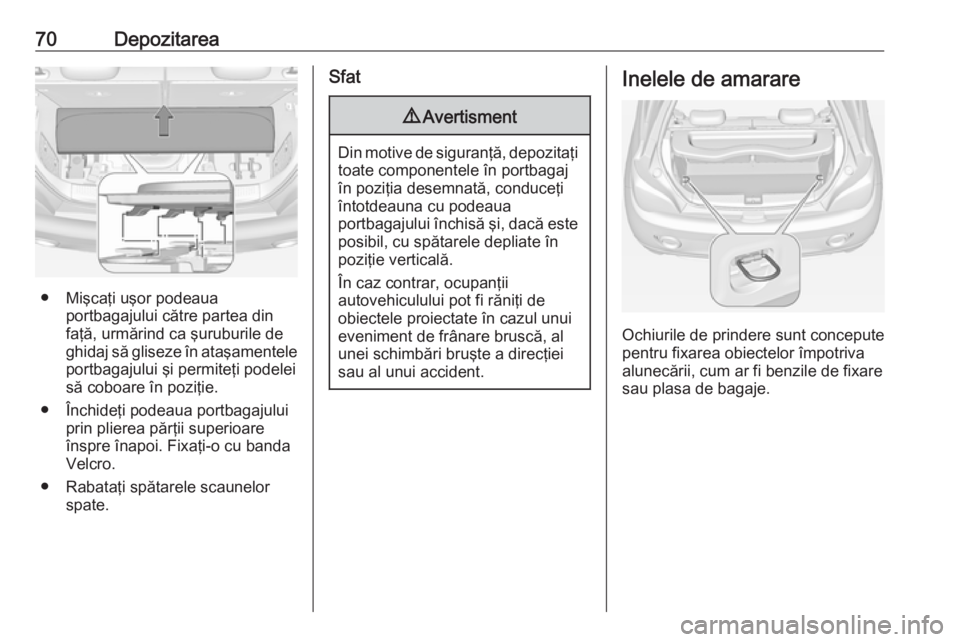

70Depozitarea
● Mişcaţi uşor podeauaportbagajului către partea din
faţă, urmărind ca şuruburile de
ghidaj să gliseze în ataşamentele portbagajului şi permiteţi podelei
să coboare în poziţie.
● Închideţi podeaua portbagajului prin plierea părţii superioare
înspre înapoi. Fixaţi-o cu banda
Velcro.
● Rabataţi spătarele scaunelor spate.
Sfat9Avertisment
Din motive de siguranţă, depozitaţi
toate componentele în portbagajîn poziţia desemnată, conduceţi
întotdeauna cu podeaua
portbagajului închisă şi, dacă este posibil, cu spătarele depliate înpoziţie verticală.
În caz contrar, ocupanţii
autovehiculului pot fi răniţi de
obiectele proiectate în cazul unui
eveniment de frânare bruscă, al
unei schimbări bruşte a direcţiei
sau al unui accident.
Inelele de amarare
Ochiurile de prindere sunt concepute
pentru fixarea obiectelor împotriva
alunecării, cum ar fi benzile de fixare
sau plasa de bagaje.
