Pleje af bilen175Luk dækslet og sæt det på plads.
Baklygte / tågebaglygte
Baklygten er placeret i højre side af
kofangeren, og tågebaglygten er
placeret i venstre side af kofangeren.
Beskrivelsen af udskiftning af en
pære er den samme for begge lygter.
1. Løsn skrue og fjern afdækningen.
2. Løsn skruen og fjern lygteenhe‐
den fra kofangeren.
3. Løsn og fjern pærefatningen vedat dreje mod uret.
4. Fjern pæren ved at dreje den en smule mod uret, og træk den ud.
Udskift pæren.
5. Indsæt pærefatningen i lygteen‐ heden og drej den med uret.
6. Udskift lygteenheden i kofange‐ ren, og fastgør med skruen.
7. Indsæt dækslet i kofangeren og fastgør den med skruen.

176Pleje af bilenAdam Rocks
1.Tag dækslet af ved at trække med
hånden ved den markerede posi‐
tion, se pilen på illustrationen.
2. Løsn begge skruer, og tag lygteenheden ud af kofangeren.
3. Løsn og fjern pærefatningen vedat dreje mod uret.
4. Fjern pæren ved at dreje den en smule mod uret, og træk den ud.
Udskift pæren.
5. Indsæt pærefatningen i lygteen‐ heden og drej den med uret.
6. Fastgør lygteenheden i kofange‐ ren og fastgør med begge skruer.
7. Indsæt og fastgør dækslet på kofangeren.
Sideblinklys
Tag lygtehuset ud for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.

Pleje af bilen177
2. Drej pæreholderen mod uret ogtag den ud af lygtehuset.
3. Træk pæren ud af pæreholderenog udskift den.
4. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til
siden og udløs fjederen.
2. Tag lygten ud nedefra, pas på ikke
at trække i ledningen.
3. Fjern pæreholder fra lygtehuset ved at dreje den mod uret.

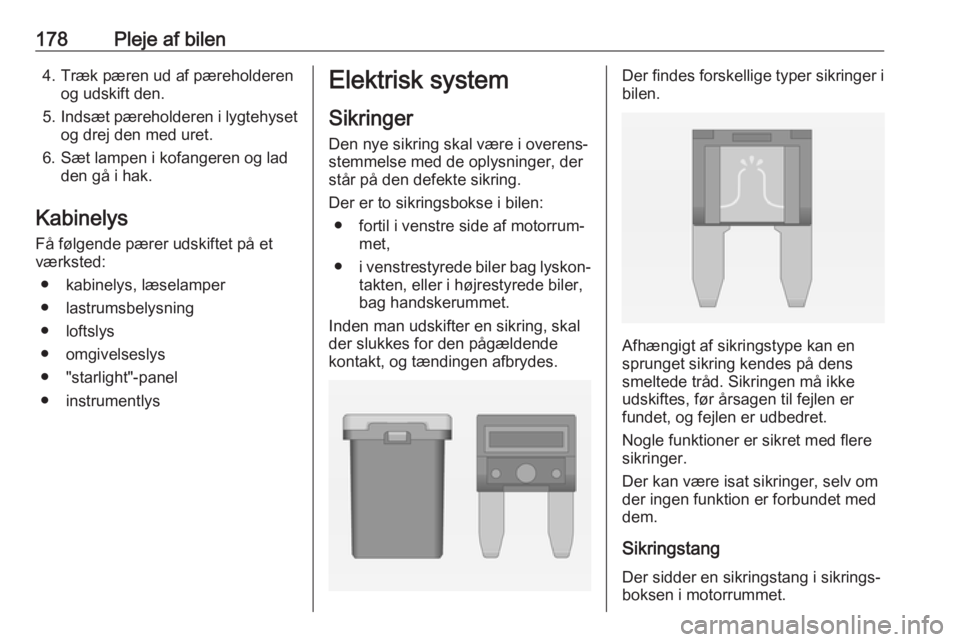

178Pleje af bilen4. Træk pæren ud af pæreholderenog udskift den.
5. Indsæt pæreholderen i lygtehyset
og drej den med uret.
6. Sæt lampen i kofangeren og lad den gå i hak.
Kabinelys
Få følgende pærer udskiftet på et
værksted:
● kabinelys, læselamper
● lastrumsbelysning
● loftslys
● omgivelseslys
● "starlight"-panel ● instrumentlysElektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met,
● i venstrestyrede biler bag lyskon‐
takten, eller i højrestyrede biler,
bag handskerummet.
Inden man udskifter en sikring, skal der slukkes for den pågældende
kontakt, og tændingen afbrydes.Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke
udskiftes, før årsagen til fejlen er
fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang Der sidder en sikringstang i sikrings‐
boksen i motorrummet.

Pleje af bilen179
Sæt sikringstangen på sikringen
oppefra, alt efter sikringstypen, og
træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen befinder sig forrest i
venstre side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

180Pleje af bilenNr.Strømkreds1Holder bag2Sidespejlskontakt3Karrosseristyreenhed4El-betjent foldetag5ABS6Kørelys venstre / Nærlys venstre7-8Kontakt for elrude9Bilbatterisensor10Forlygteindstilling / Tænding11Bagrudevisker12Rude, afdugning13Kørelys / Nærlys højre14Sidespejlsvarme15Automatiseret gearkasse, modul16Brændstofpumpemodul / LPG-
modulNr.Strømkreds17Indvendigt spejl / Spændings‐
omformer18Motorstyreenhed19Brændstofpumpe20-21Ventilbeholder rense22-23Tændspoler / injektorer24Sprinklersystem25Omgivelseslysføler / Regnlys‐
føler26Motorsensorer27Motorstyring28Motorstyreenhed /LPG-modul29Motorstyreenhed30-31Venstre fjernlys32Højre fjernlysNr.Strømkreds33Motorstyreenhed34Horn35Klimakompressor, kobling36-

Pleje af bilen181Nr.Strømkreds1ABS-pumpe2Forrudevisker3Blæser4Instrumentpanel/sædevarme5Køleblæser6-7Automatiseret gearkasse, modul8Køleblæser9Køleblæser10
--11Starter
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
Sikringsboksen sidder bag lyskontak‐
ten i instrumentpanelet.
Hold fat i håndtaget, træk og vip
lyskontakten ned.

182Pleje af bilenNr.Strømkreds1-2-3El-betjente ruder4Spændingstransformer5Karrosseristyreenhed 16Karrosseristyreenhed 27Karrosseristyreenhed 38Karrosseristyreenhed 49Karrosseristyreenhed 510Karrosseristyreenhed 611Karrosseristyreenhed 712Karrosseristyreenhed 813-14Bagklap15Airbagmodul16Diagnosestik17TændingskontaktNr.Strømkreds18Klimaanlæg19Lydforstærker20Parkeringsassistent21Bremsekontakt22Infotainment-system23USB-ladeport24Infotainment-system25OnStar26Instrumentbræt27Sædevarme, fører28-29-30Tændingen31Tyverialarm32Sædevarme, passager33Opvarmet rat34-
