2017 YAMAHA XVS950CU Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-10
3
PAU12944
Pe dal do travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cui dad o para não d anificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
reto desempenho do sistema d e ABS.
1. Pedal do travão
1
UBS5P0P0.book Page 10 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-11
3
PAU13125
Tampa do depósito de combustí-
velRemoção da tampa do depósito de
combustível
Deslize a cobertura da fechadura da tampa
do depósito de combustível para a abrir, in-
troduza a chave na fechadura e rode-a 1/4
de volta no sentido dos ponteiros do reló-
gio. A fechadura abrir-se-á e a tampa do
depósito de combustível pode ser removi-
da. Instalação
da tampa do depósito de
combustível 1. Introduza a tampa do depósito de combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e com a marca “ ” virada
para a frente.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA10132
Certifique-se de que a tampa do depósi-
to de combustível está devi damente ins-
tala da antes d e conduzir o veículo. As
fugas de combustível constituem um
perigo de incên dio.
1. Rotor do sensor da roda da frente
2. Sensor da roda da frente
1. Rotor do sensor da roda de trás
2. Sensor da roda de trás1
21
2
1. Cobertura da fechadura da tampa do depósito de combustível
2. Marca “ ”
3. Fecho.
4. Desbloquear.1
2
4
3
UBS5P0P0.book Page 11 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-12
3
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco de ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um méd ico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU57692
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.

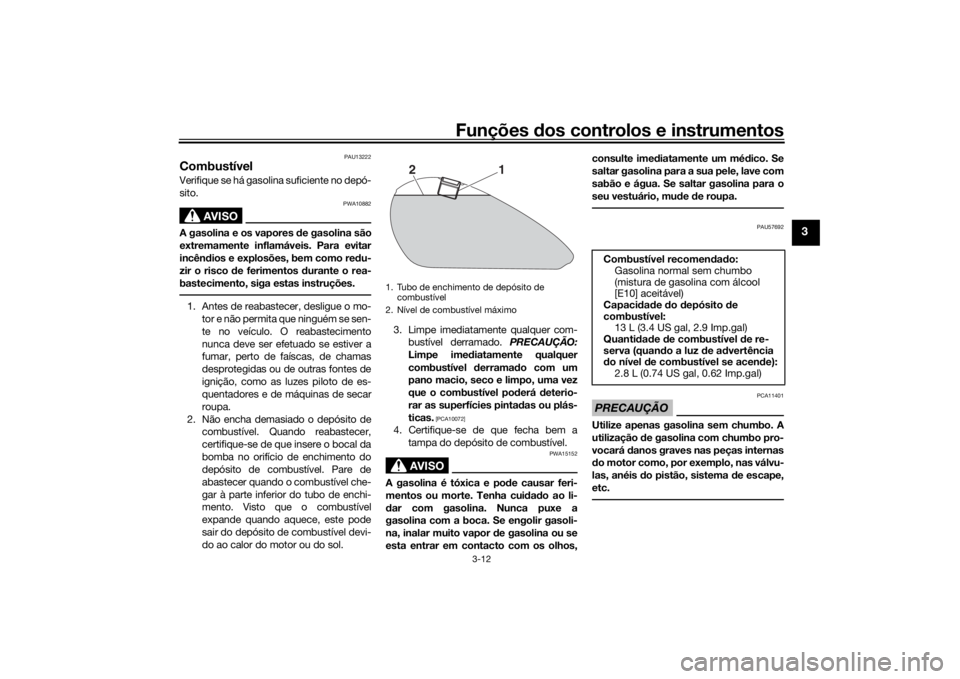

1. Tubo de enchimento de depósito de combustível
2. Nível de combustível máximo
2
1
Combustível recomen dad o:
Gasolina normal sem chumbo
(mistura de gasolina com álcool
[E10] aceitável)
Capaci dad e do d epósito de
combustível: 13 L (3.4 US gal, 2.9 Imp.gal)
Quanti dad e de combustível de re-
serva (quan do a luz d e advertência
d o nível d e combustível se acen de):
2.8 L (0.74 US gal, 0.62 Imp.gal)
UBS5P0P0.book Page 12 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-13
3
NOTAEsta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
 Verifique que o bico injetor de gasoli-
na tem o mesmo identificador quando
abastecer.O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 95 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção. Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU77630
Tubo de respiração/descarga do
depósito de combustívelAntes de utilizar o motociclo:
 Verifique as ligações do tubo de respi-
ração/descarga do depósito de com-
bustível.
 Verifique se existem fendas ou danos
no tubo e substitua-o caso seja ne-
cessário.
 Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.NOTAConsulte a página 6-11 para obter informa-
ções sobre a lata.
E5
E10
1. Tubo de respiração/descarga do depósito
de combustível
1
UBS5P0P0.book Page 13 Monday, May 21, 2018 6:49 PM

Funções dos controlos e instrumentos
3-14
3
PAU13434
Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema d e
escape arrefeceu antes de efetuar
qualquer trabalho d e manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU55663
Bloqueio da direçãoO bloqueio da direção encontra-se do lado
direito do veículo, entre os suportes supe-
rior e inferior da direção.
Para bloquear a direção
1. Vire o guiador completamente para a esquerda.
2. Introduza a chave no bloqueio da dire- ção e rode-a 1/2 volta no sentido dos
ponteiros do relógio.
3. Retire a chave da fechadura.NOTASe houver dificuldade para acionar o blo-
queio da direção, tente virar o guiador ligei-
ramente para a parte direita.1. Bloqueio da direção
2. Fecho.
L O CKUNLO CK
1
2
UBS5P0P0.book Page 14 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-15
3
Para desbloquear a direção
1. Introduza a chave no bloqueio da dire- ção.
2. Rode a chave 1/2 de volta no sentido contrário ao dos po nteiros do relógio.
3. Retire a chave.
PAU55822
Assento do con dutorRemoção d o assento d o condutor
1. Retire o painel A. (Consulte a página 6-9.)
2. Retire a cavilha.
3. Levante a parte da frente do assento do condutor e, depois, puxe o assen-
to para fora de modo a retirá-lo.
Instalação do assento do con dutor
1. Introduza o prolongamento da parte de trás do assento do condutor no su-
porte do assento conforme ilustrado. 2. Coloque o assento do condutor na
posição original.
3. Enquanto empurra a frente do assen- to do condutor para baixo para não
deixar espaço entre os amortecedo-
res de borracha e o chassis, aperte a
cavilha em conformidade com o biná-
rio especificado.
1. Desbloquear.
LO CKUNLO CK
1
1. Cavilha
1
1. Prolongamento
2. Suporte do assento
21
UBS5P0P0.book Page 15 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-16
3
4. Instale o painel.NOTACertifique-se de que o assento do condu-
tor está devidamente fixo antes de condu-
zir o veículo.
PAU57770
Ajuste dos amortece dores
AVISO
PWA10211
Ajuste sempre ambos os amortece do-
res de forma igual, caso contrário po de-
rá resultar numa fraca capaci dad e de
manobra e per da de estabili dad e.Cada um dos amortecedores está equipa-
do com um anel ajustador de pré-carga da
mola.
Quando proceder ao ajuste, utilize a chave
inglesa especial e a barra de extensão in-
cluídas no jogo de ferramentas adicional
que foi entregue separadamente no ato da
compra do veículo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Ajuste a pré-carga da mola como se segue:
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode o
anel ajustador em cada um dos amortece-
dores na direção (a). Para reduzir a pré-car-
ga da mola e assim tornar a suspensão
mais mole, rode o anel ajustador em cada
um dos amortecedores na direção (b).
1. Amortecedor de borrachaBinário de aperto:
Cavilha de montagem do assento
do condutor: 16 N·m (1.6 kgf·m, 12 lb·ft)1
1. Barra de extensão
2. Chave inglesa especial
3. Anel ajustador de pré-carga da mola
4. Indicador de posição
Ponto de afinação da pré-carga da
mola: Mínimo (suave): 0 ranhura(s) na direção (a)*
Normal: 1 ranhura(s) na direção (a)*
Máximo (dura):
4 ranhura(s) na direção (a)*
* Com o anel ajustador totalmente rodado na direção (b)
3
(a)
(b)
2
1
4
UBS5P0P0.book Page 16 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-17
3
AVISO
PWA10232
Estes amortece dores contêm nitrogénio
altamente pressurizad o. Antes de manu-
sear os amortece dores, deve ler e com-
preen der as informações que se
seguem.
 Não mexa nem tente abrir os cilin-
dros.
 Não submeta os amortece dores a
uma chama d esprotegida ou outras
fontes de calor intenso. Caso con-
trário, o amortece dor po de explo dir
d evi do a pressão excessiva do gás.
 Não deforme nem danifique os ci-
lin dros de forma alguma. Qualquer
d ano nos cilin dros po de causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amortece dor danifi-
ca do ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser con duzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e d istrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes d e arrancar. Por
conseguinte, verifique este sistema re- gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
UBS5P0P0.book Page 17 Monday, October 17, 2016 1:24 PM
