2017 YAMAHA XVS950CU Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-2
3
PAU57670

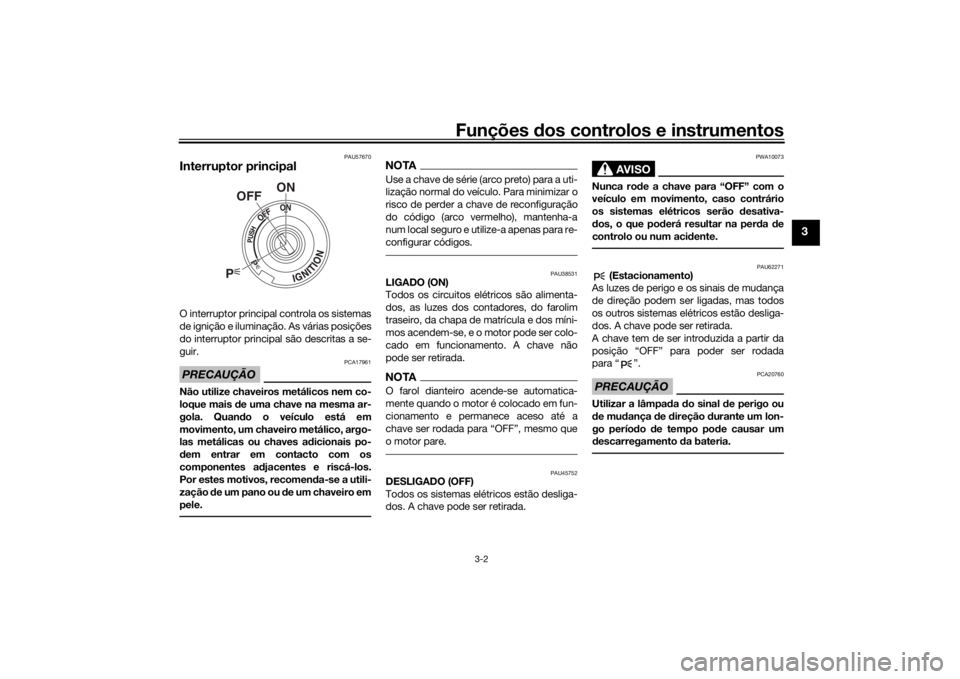

Interruptor principalO interruptor principal controla os sistemas
de ignição e iluminação. As várias posições
do interruptor principal são descritas a se-
guir.PRECAUÇÃO
PCA17961
Não utilize chaveiros metálicos nem co-
loque mais de uma chave na mesma ar-
gola. Quan do o veículo está em
movimento, um chaveiro metálico, argo-
las metálicas ou chaves a dicionais po-
d em entrar em contacto com os
componentes a djacentes e riscá-los.
Por estes motivos, recomen da-se a utili-
zação de um pano ou de um chaveiro em
pele.
NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU38531
LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni-
mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não
pode ser retirada.NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”, mesmo que
o motor pare.
PAU45752
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10073
Nunca ro de a chave para “OFF” com o
veículo em movimento, caso contrário
os sistemas elétricos serão d esativa-
d os, o que po derá resultar na per da de
controlo ou num aci dente.
PAU62271
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direção podem ser ligadas, mas todos
os outros sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
A chave tem de ser introduzida a partir da
posição “OFF” para poder ser rodada
para “ ”.
PRECAUÇÃO
PCA20760
Utilizar a lâmpa da do sinal d e perigo ou
d e mu dança de direção durante um lon-
go períod o de tempo po de causar um
d escarregamento da bateria.
P
ON
OFF
UBS5P0P0.book Page 2 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-3
3
PAU4939C
In dica dores luminosos e luzes de
a d vertência
PAU11022
In dica dor luminoso de mu dança de
d ireção “ ”
Este indicador luminoso fica intermitente
quando um sinal de mudança de direção
está a piscar.
PAU11061
In dica dor luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
In dica dor luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11256
Luz de ad vertência do nível de óleo
“”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apaga-se.
Se a luz de advertência não se acender
logo quando a chave for rodada para “ON”
ou se permanecer acesa depois de se con-
firmar que o nível de óleo está correto (con- sulte a página 6-12), solicite a um
concessionário Yamaha que verifique o ve-
ículo.
NOTA
Mesmo que o nível do óleo seja sufi-
ciente, a luz de advertência pode tre-
meluzir quando conduzir num declive
ou durante uma aceleração ou desa-
celeração súbita, o que não significa
uma avaria.
 Este modelo está equipado com um
dispositivo de autodiagnóstico para o
circuito de deteção do nível de óleo.
Se o dispositivo detetar um problema
no circuito de deteção do nível de
óleo, a luz de advertência do nível de
óleo fica intermitente. Se isto aconte-
cer, solicite a um concessionário
Yamaha que verifique o veículo.
PAU11368
Luz de a dvertência do nível de
combustível “ ”
Esta luz de advertência acende-se quando
o nível de combustível desce abaixo de 2.8
L (0.74 US gal, 0.62 Imp.gal) aproximada-
mente. Quando isto acontece, reabasteça
o mais brevemente possível.

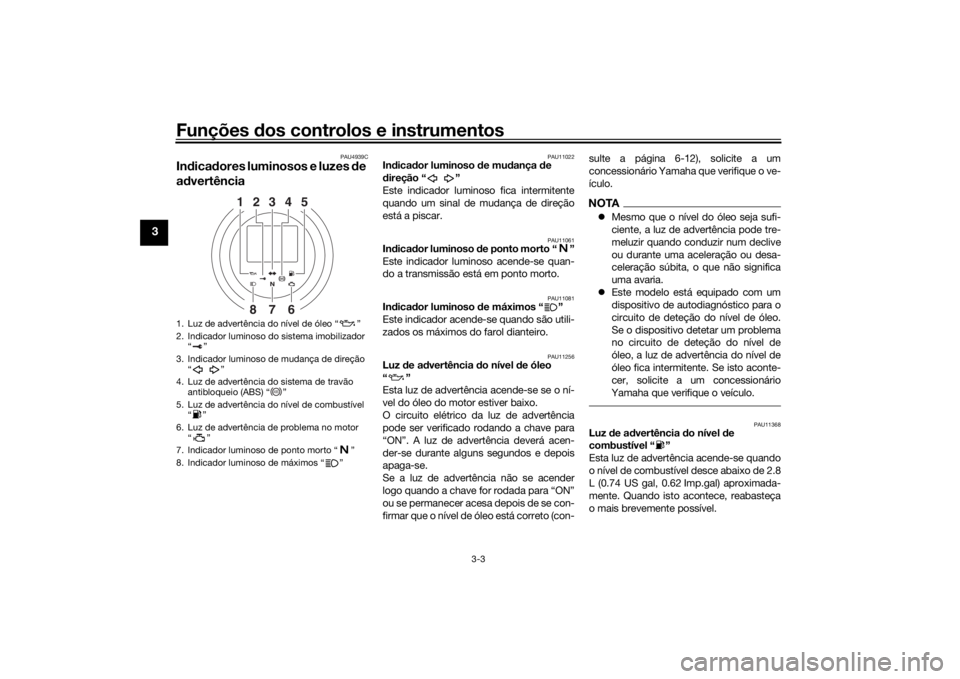

1. Luz de advertência do nível de óleo “ ”
2. Indicador luminoso do sistema imobilizador “”
3. Indicador luminoso de mudança de direção “”
4. Luz de advertência do sistema de travão antibloqueio (ABS) “ ”
5. Luz de advertência do nível de combustível “”
6. Luz de advertência de problema no motor “”
7. Indicador luminoso de ponto morto “ ”
8. Indicador luminoso de máximos “ ”
1
35 42
8
7
6
ABS
UBS5P0P0.book Page 3 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-4
3
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apaga-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa após reabastecer,
solicite a um concessionário Yamaha que
verifique o veículo.NOTAEste modelo está equipado com um dispo-
sitivo de autodiagnóstico para o circuito de
deteção do nível de combustível. Se o dis-
positivo detetar um problema no circuito de
deteção do nível de combustível, a luz de
advertência do nível de combustível fica in-
termitente. Se isto acontecer, solicite a um
concessionário Yamaha que verifique o ve-
ículo.
PAU73171
Luz de ad vertência de problema no
motor “ ”
Esta luz de advertência acende-se se for
detetado um problema no sistema de con-
trolo do motor ou noutro sistema de con-
trolo do veículo. Se isto acontecer, solicite
a um concessionário Yamaha que verifique
o sistema de diagnóstico a bordo. O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o veícu-
lo.
PAU69891
Luz
de ad vertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência acende-se quando a chave é rodada
para “ON” e desliga-se após ser atingida
uma velocidade de 10 km/h (6 mi/h) ou su-
perior.
Se a luz de advertência do ABS:  não se acender quando a chave é ro-
dada para “ON”
 se acender ou ficar intermitente du-
rante a condução
 não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior
O sistema ABS pode não funcionar corre-
tamente. Se acontecer alguma das situa-
ções acima, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte uma explicação do sis-
tema ABS na página 3-10.)
AVISO
PWA16041
Se a luz de ad vertência do ABS não se
d esligar depois de ser atingi da uma ve-
loci dad e de 10 km/h (6 mi/h) ou superior,
ou se a luz de a dvertência se acen der ou
ficar intermitente durante a con dução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
d as situações acima, ou se a luz d e ad-
vertência nem sequer se acen der, seja
extremamente cui dad oso para evitar a
possibili dad e de bloqueio das ro das du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-
cuitos elétricos logo que possível.
PAU73120
In dica dor luminoso d o sistema
imobiliza dor “ ”
Depois de a chave ser rodada para “OFF”
e de terem passado 30 segundos, o indica-
dor luminoso ficará intermitente indicando
que o sistema imobilizador está ativado.
Passadas 24 horas, o indicador luminoso
para de piscar, mas o sistema imobilizador
continua ativado.
ABS
UBS5P0P0.book Page 4 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-5
3
O circuito elétrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz não se acender logo quando a cha-
ve for rodada para “ON”, se permanecer
acesa ou se ficar intermitente com um pa-
drão (se for detetado um problema no sis-
tema imobilizador, o indicador luminoso
pisca com um determinado padrão), solici-
te a um concessionário Yamaha que verifi-
que o veículo.NOTASe o indicador luminoso do sistema imobi-
lizador piscar nesse padrão, lentamente 5
vezes e, depois, rapidamente 2 vezes, tal
poderá dever-se a uma interferência do
transmissor-recetor. Se isto acontecer,
tente o seguinte. 1. Certifique-se de que não existem ou-
tras chaves do imobilizador perto do
interruptor principal. Outras chaves
do imobilizador podem causar uma
interferência no sinal e impedir o ar-
ranque do motor.
2. Utilize a chave de reconfiguração do código para colocar o motor em fun-
cionamento. 3. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
4. Se uma ou ambas as chaves normais não conseguirem pôr o motor em fun-
cionamento, leve o veículo e as 3 cha-
ves a um concessionário Yamaha
para reconfigurar as chaves normais.
PAU57683
Conta dor multifuncional
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção pod e distrair o con dutor e aumentar
o risco d e acidente.O módulo do contador multifuncional está
equipado com o seguinte:
 um velocímetro
 um conta-quilómetros
 dois contadores de percurso
 um contador de percurso da reserva

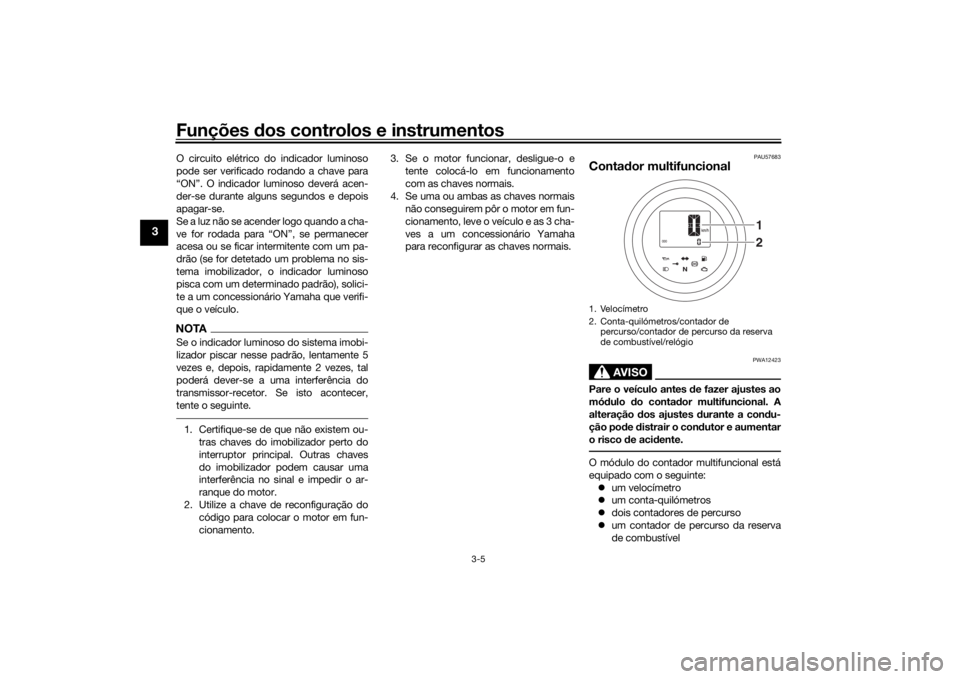

de combustível1. Velocímetro
2. Conta-quilómetros/contador de
percurso/contador de percurso da reserva
de combustível/relógio
21
UBS5P0P0.book Page 5 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-6
3
 um relógioNOTAA chave tem de estar na posição “ON”
antes de poder usar os interruptores
“SELECT” e “RESET”.
 Para o RU: Para alternar os visores do
velocímetro e conta-quilómetros/con-
tador de percurso entre quilómetros e
milhas, prima o interruptor “SELECT”
durante pelo menos três segundos.
Conta-quilómetros, conta dores de per-
curso e relógio
O conta-quilómetros mostra a distância to-
tal percorrida pelo veículo.
Os contadores de percurso mostram a dis-
tância percorrida desde que foram reinicia-
dos pela última vez.
O contador de percurso de reserva de
combustível exibe a distância percorrida
com o combustível na reserva.
O relógio mostra o tempo no formato de
12 horas.NOTA O conta-quilómetros bloqueia ao atin-
gir 999999 km. 
Os contadores de percurso reiniciam
e continuam a contar após atingir
999.9 km.
Durante o funcionamento normal, prima a
tecla “SELECT” para alternar o visor entre
o conta-quilómetros “ODO”, os contadores
de percurso “TRIP 1” e “TRIP 2” e o relógio
pela ordem seguinte:
ODO → TRIP 1 → TRIP 2 → relógio → ODO
Se a luz de advertência do nível de com-
bustível se acender, o visor mudará auto-
maticamente para o modo de contador de
percurso de reserva de combustível
“TRIP F” e começará a contar a distância
percorrida a partir desse ponto. Neste ca-
so, prima o interruptor “SELECT” para mu-
dar o visor, pela ordem seguinte:
TRIP F → TRIP 1 → TRIP 2 → relógio →
ODO → TRIP F
Para reiniciar um contador de percurso,
prima o interruptor “SELECT” para mudar o
visor para o contador de percurso preten-
dido e prima, então, a tecla “RESET” du-
rante um segundo. O contador de percurso
de reserva de combustível pode ser reini-
1. Interruptor “SELECT”
2. Interruptor “RESET”
1
2
1. Conta-quilómetros/contador de percurso/contador de percurso da reserva
de combustível/relógio
1
UBS5P0P0.book Page 6 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-7
3
ciado manualmente ou, após reabastecer e
percorrer 5 km (3 mi), ele é automaticamen-
te reiniciado e desaparece do visor.
Para acertar o relógio1. Prima os interruptores “SELECT” e
“RESET” durante três segundos. Os
dígitos da hora ficarão intermitentes.
2. Utilize o interruptor “SELECT” para acertar a hora.
3. Prima o interruptor “RESET”. Os dígi- tos dos minutos ficarão intermitentes.
4. Utilize o interruptor “SELECT” para
acertar os minutos.
5. Prima o interruptor “RESET” durante dois segundos para confirmar as alte-
rações e iniciar o relógio.
PAU1234M
Interruptores do guia dor Esquer da Direita
PAU12352
Interruptor d
e ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.NOTAQuando o interruptor de farol alto/baixo
está regulado para “ ”, o interruptor de
ultrapassagem não tem efeito.
PAU12401
Interruptor d e farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
1. Relógio
1
1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de direção “/”
4. Interruptor da buzina “ ”
3
4 12
1. Interruptor de paragem do motor “ / ”
2. Interruptor “SELECT”
3. Interruptor “RESET”
4. Interruptor de arranque “ ”
5. Interruptor de perigo “ ”
1
5 2
3
4
UBS5P0P0.book Page 7 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-8
3
PAU12461
Interruptor do sinal d e mudança de
d ireção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12662
Interruptor de paragem d o motor
“/”
Coloque este interruptor em “ ” antes de
ligar o motor. Coloque este interruptor
em “ ” para desligar o motor em caso de
emergência, tal como quando o veículo se
vira ou o cabo do acelerador fica preso.
PAU12713
Interruptor de arranque “ ”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Con-
sulte a página 5-1 para obter instruções re-
lativas ao arranque, antes de colocar o
motor em funcionamento.
PAU12735
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes d e perigo durante
um longo períod o de tempo com o mo-
tor desliga do, caso contrário a bateria
pod e descarregar.
PAU55701
Interruptor “SELECT”
Este interruptor é utilizado para executar
seleções no conta-quilómetros e nos con-
tadores de percurso e para acertar o reló-
gio do módulo do contador multifuncional.
Consulte “Módulo do contador multifun-
cional” na página 3-5 para obter informa-
ções detalhadas.
PAU55711
Interruptor “RESET”
Este interruptor é utilizado para reiniciar os
contadores de percurso e para acertar o re-
lógio do módulo do contador multifuncio-
nal.
Consulte “Módulo do contador multifun-
cional” na página 3-5 para obter informa-
ções detalhadas.
UBS5P0P0.book Page 8 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-9
3
PAU12822
Alavanca da embraiagemA alavanca da embraiagem situa-se no
lado esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-18.)
PAU12872
Pe dal de mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 5 veloci-
dades instalada neste motociclo.
PAU12892
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.

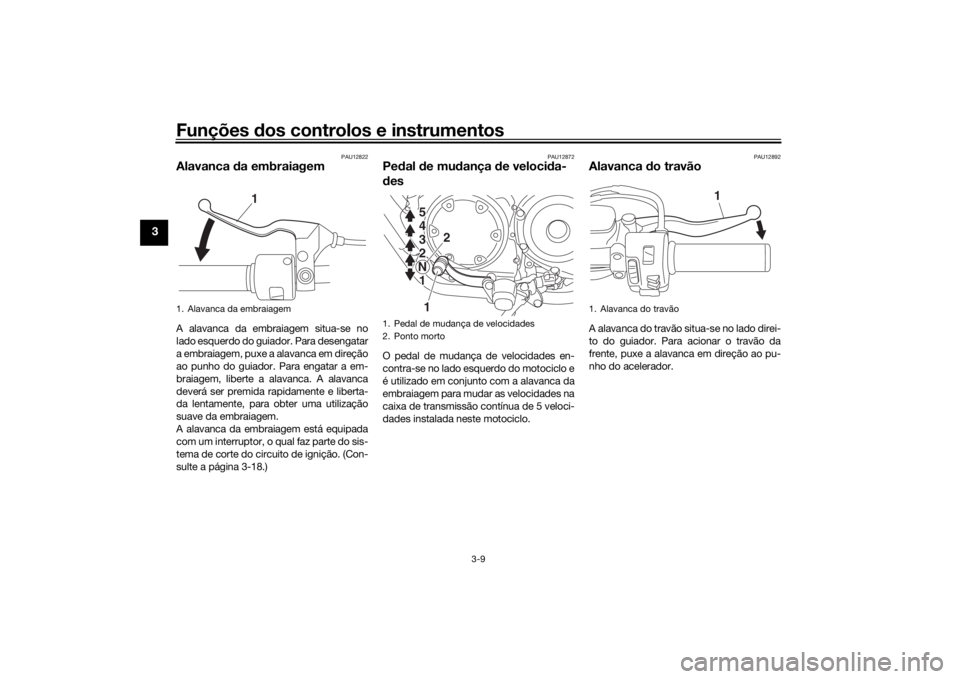

1. Alavanca da embraiagem
1
1. Pedal de mudança de velocidades
2. Ponto morto
1
2
5
4
3
2
N 1 5
4
3
2
N 1
1. Alavanca do travão
1
UBS5P0P0.book Page 9 Monday, October 17, 2016 1:24 PM
