2017 YAMAHA XVS950CU Betriebsanleitungen (in German)

Regelmäßi ge Wartun g und Einstellun g
6-7
6
18Fußschalthe
belum-
lenkwelle • Mit Lithiumseifenfett schmieren.
√√√√√
19 Seitenstän der • Funktion prüfen.
• Mit Lithiumseifenfett schmieren.
√√√√√
20 *S
eitenstän derschal-
ter • Funktion kontrollieren und erneu-
ern, falls nötig. √√√√√√
21 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
22 *Feder beine • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
23 Motoröl • Wechseln (vor dem Ablassen den
Motor warmlaufen lassen).
• Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prüfen. √√√√√√
24 Ölfilterpatrone •Ersetzen. √√√
25 *Vor
derra d- un d Hin-
terra d-Bremslicht-
schalter • Funktion prüfen.
√√√√√√
26 *S
ich bewe gen de
Teile un d S eilzü ge • Schmieren.
√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km


(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBS5G0G0.book Page 7 Friday, October 14, 2016 11:20 AM

Regelmäßi ge Wartun g un d Einstellun g
6-8
6
GAU72800
HINWEISLuftfilter
• Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
• Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.
 Wartung der hydraulischen Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.27 *Gas
dreh griff gehäu-
se un d S eilzu g • Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstellen,
falls nötig.
• Gasdrehgriffgehäuse und Seilzug schmieren. √√√√√
28 *Lichter,
Sig nale un d
S chalter • Funktion prüfen.
• Scheinwerferlichtkegel einstellen.
√√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBS5G0G0.book Page 8 Friday, October 14, 2016 11:20 AM

Regelmäßi ge Wartun g und Einstellun g
6-9
6
GAU18752
Abdeckun g a bnehmen un d mon-
tierenDie hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU54942
A bdeckun g A
Abdeckung abnehmen1. Die Schlossabdeckung öffnen, den Schlüssel in das Tankschloss stecken
und dann 1/4 Drehung im Uhrzeiger-
sinn drehen. 2. Die Abdeckung, wie in der Abbildung
gezeigt, abziehen.
Abdeckung montieren
1. Die Abdeckung in die ursprüngliche Lage bringen. 2. Den Schlüssel 1/4 Drehung gegen den
Uhrzeigersinn drehen, abziehen und
die Schlossabdeckung schließen.

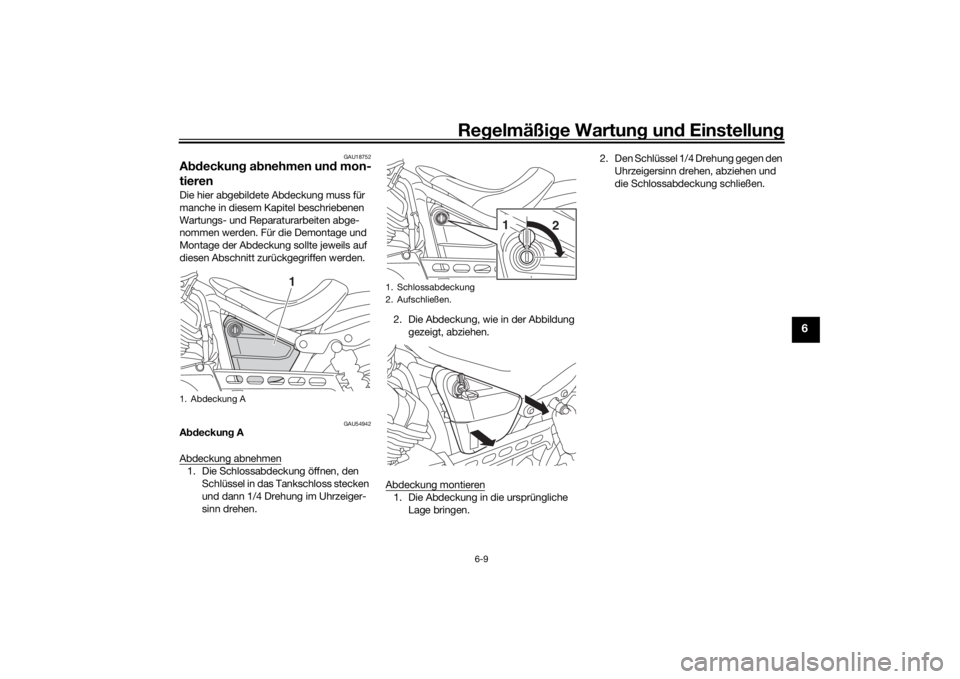

1. Abdeckung A
1
1. Schlossabdeckung
2. Aufschließen.
1 2
UBS5G0G0.book Page 9 Friday, October 14, 2016 11:20 AM

Regelmäßi ge Wartun g un d Einstellun g
6-10
6
GAU42433
Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sind leicht zu überprüfen.
Da Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im Lau-
fe der Zeit vermindern, müssen die Zünd-
kerzen in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle
herausgenommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze aus bauen
1. Die entsprechende Zündkerzen-Ab-
deckung (hinten rechts oder vorn
links) abschrauben. 2. Den Zündkerzenstecker abziehen.
3. Die Zündkerze, wie in der Abbildung
dargestellt, herausschrauben und
dazu den Spezialschlüssel aus dem
zusätzlichen Werkzeugsatz verwen-
den, der Ihnen beim Kauf des Fahr-
zeugs ausgehändigt wurde. Zün
dkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola- torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des Motors die gleiche Verfärbung aufwei-
sen.
HINWEISWeisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
könnte der Motor nicht ordnungsgemäß ar-
beiten. Versuchen Sie nicht, derartige Pro-
bleme selbst zu diagnostizieren. Lassen Sie
stattdessen das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
1. Zündkerzen-Abdeckung
2. Schraube
1
2
1. Zündkerzen-Abdeckung
2. Schraube
1. Zündkerzenstecker
2
1
1
1. Zündkerzenschlüssel
1
UBS5G0G0.book Page 10 Friday, October 14, 2016 11:20 AM

Regelmäßi ge Wartun g und Einstellun g
6-11
6
3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
4. Den Zündkerzen-Elektrodenabstand mit einer Fühlerlehre messen und ggf.
korrigieren.
Zün dkerze montieren
1. Die Sitzfläche der Kerzendichtung rei- nigen; Schmutz und Fremdkörper
vom Gewinde abwischen. 2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschri ebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.3. Den Zündkerzenstecker aufsetzen.
4. Die Zündkerzen-Abdeckung fest- schrauben.
GAU36112
KanisterDieses Modell ist mit einem Kanister aus-
gestattet, um zu verhindern, dass Kraft-
stoffdämpfe in die Atmosphäre gelangen.
Vor Inbetriebnahme des Fahrzeugs sicher-
stellen, dass Folgendes kontrolliert wird: Jeden Schlauchanschluss kontrollie-
ren.
 Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.
 Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
Empfohlene Zün
dkerze:
NGK/CPR7EA-9

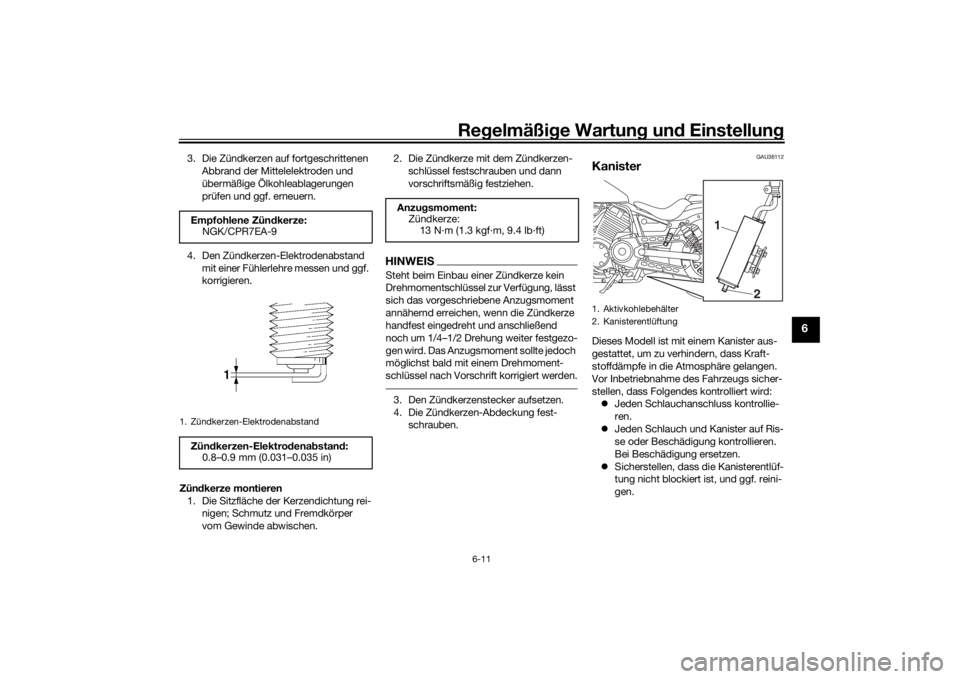

1. Zündkerzen-ElektrodenabstandZün dkerzen-Elektro denab stand:
0.8–0.9 mm (0.031–0.035 in)
Anzu gsmoment:
Zündkerze:
13 N·m (1.3 kgf·m, 9.4 lb·ft)
1. Aktivkohlebehälter
2. Kanisterentlüftung
1
2
UBS5G0G0.book Page 11 Friday, October 14, 2016 11:20 AM

Regelmäßi ge Wartun g un d Einstellun g
6-12
6
GAU47115
Motoröl un d ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, bis sich das Öl
gesetzt hat.
4. Den Einfüllschraubverschluss heraus- ziehen und den Motoröl-Messstab ab-
wischen, in die Einfüllöffnung zurück-
stecken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
5. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen. 6. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
7. Den Messstab in die Einfüllöffnung stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Öl wechseln (mit/ohne Filterwechsel) 1. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-

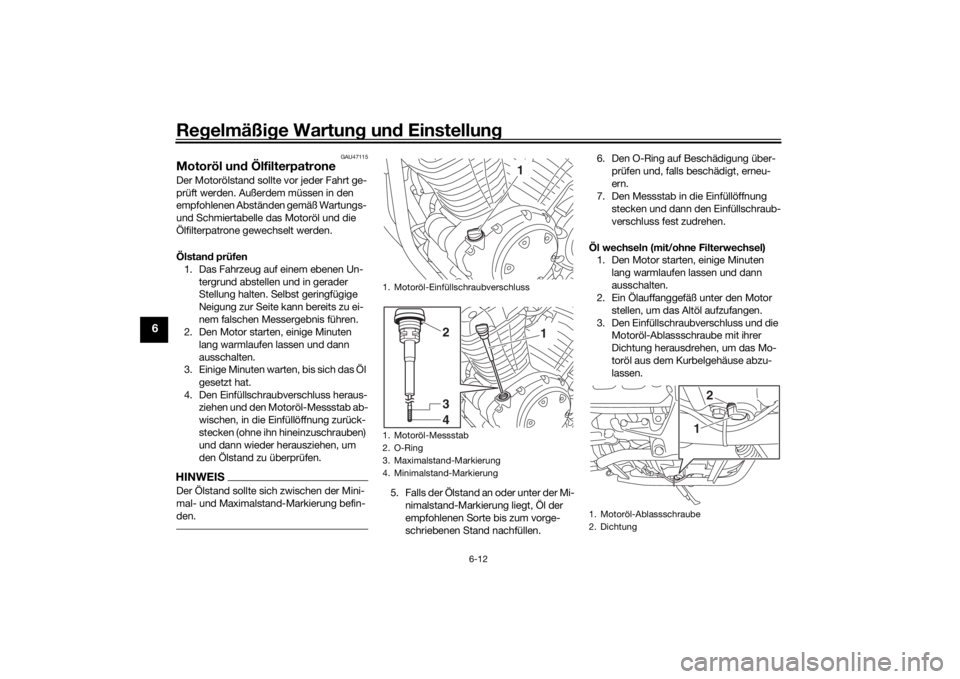

lassen.1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Messstab
2. O-Ring
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1
1
432
1. Motoröl-Ablassschraube
2. Dichtung
2
1
UBS5G0G0.book Page 12 Friday, October 14, 2016 11:20 AM

Regelmäßi ge Wartun g und Einstellun g
6-13
6
HINWEISDie Schritte 4–6 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.5. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.6. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen. 7. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
8. Die vorgeschriebene Menge des emp- fohlenen Motoröls nachfüllen.
HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.

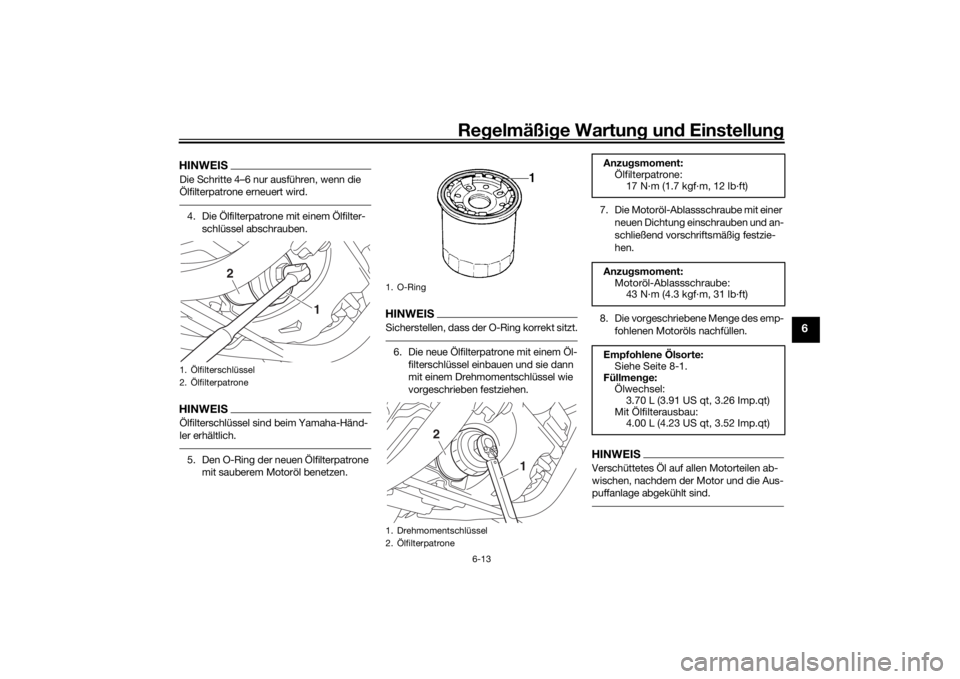

1. Ölfilterschlüssel
2. Ölfilterpatrone
1
2
1. O-Ring
1. Drehmomentschlüssel
2. Ölfilterpatrone
1
2
Anzu gsmoment:
Ölfilterpatrone:
17 N·m (1.7 kgf·m, 12 lb·ft)
Anzu gsmoment:
Motoröl-Ablassschraube: 43 N·m (4.3 kgf·m, 31 lb·ft)
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmen ge:
Ölwechsel: 3.70 L (3.91 US qt, 3.26 Imp.qt)
Mit Ölfilterausbau: 4.00 L (4.23 US qt, 3.52 Imp.qt)
UBS5G0G0.book Page 13 Friday, October 14, 2016 11:20 AM

Regelmäßi ge Wartun g un d Einstellun g
6-14
6
ACHTUNG
GCA11621
Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel- Spezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, d ass keine Fremd-
körper in das Kur bel gehäuse ein-
d rin gen.9. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern. 10. Den Motoröl-Einfüllschraubver-
schluss anbringen und festdrehen.
11. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
HINWEI SBei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.ACHTUNG
GCA10402
Flackert die Ölstan d-Warnleuchte od er
b leib t sie an, o bwohl der Ölstan d korrekt
ist, sofort den Motor ausschalten un d
d as Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen lassen.12. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
GAU47081
Luftfiltereinsatz ersetzenDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
Luftfiltereinsatz ersetzen1. Den Luftfilter-Gehäusedeckel ab- schrauben.
2. Den Luftfiltereinsatz herausziehen.

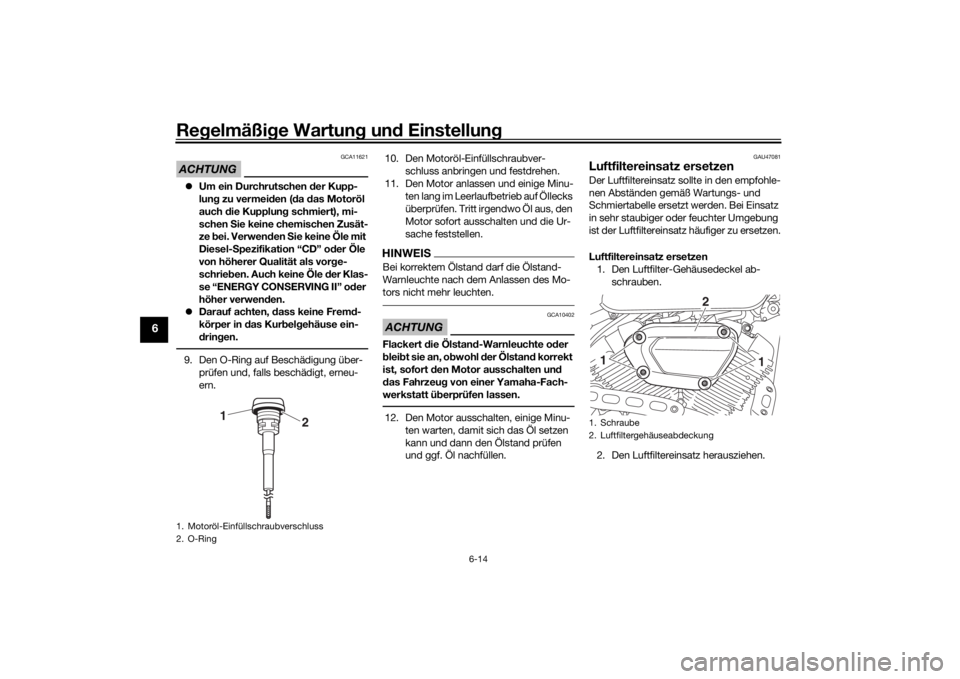

1. Motoröl-Einfüllschraubverschluss
2. O-Ring
2
1
1. Schraube
2. Luftfiltergehäuseabdeckung
2 1
1
UBS5G0G0.book Page 14 Friday, October 14, 2016 11:20 AM
