2017 YAMAHA XVS950CU Betriebsanleitungen (in German)

Funktionen der Instru mente un d Be dienun gselemente
3-2
3
 Die Stan dar dschlüssel, sowie
S chlüssel an derer We gfahrsperren-
systeme, vom Hauptschlüssel zur
Neupro grammierun g fern halten.
 Schlüssel an derer We gfahrsperren-
systeme vom Zün dschloss fern hal-
ten, da diese Sig nalstörun gen ver-
ursachen können.
GAU57670
Zün dschlossDas Zündschloss schaltet die Zündung so-
wie die Stromversorgung der anderen elek-
trischen Systeme ein und aus. Die einzel-
nen Schlüsselstellungen sind nachfolgend
beschrieben.ACHTUNG
GCA17961
Keine Schlüsselketten aus Metall ver-
wen den un d niemals mehr als einen
S chlüssel am gleichen Schlüsselrin g b e-
festi gen. Wenn d as Fahrzeug in Bewe-
g ung ist, können S chlüsselketten o der
S chlüsselrin ge aus Metall o der zusätzli-
che Schlüssel die um geb en den Teile be-
rühren un d sie zerkratzen. Deshal b wir d
empfohlen, Schlüsselketten aus Stoff
o der Le der zu verwen den.
HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU38531
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.HINWEISDer Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht
wird, auch wenn der Motor abwürgt.
GAU45752
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
P
ON
OFF
UBS5G0G0.book Page 2 Friday, October 14, 2016 11:20 AM

Funktionen der Instru mente un d Be dienun gselemente
3-3
3
WARNUNG
GWA10073
Den Zün dschlüssel niemals auf “OFF”
stellen währen d d as Fahrzeu g in Bewe-
g un g ist, an dernfalls wird d as elektri-
sche System aus geschaltet un d kann zu
Kontrollverlust o der einem Unfall führen.
GAU62271
(Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser
Position abziehen.
Der Zündschlüssel muss von der “OFF”-
Stellung aus eingedrückt werden, damit er
in die “ ”-Stellung gedreht werden kann.
ACHTUNG
GCA20760
Durch Verwen dung d er Warn blinkanla ge
o der der Blinker ü ber einen län geren
Zeitraum wir d d ie Batterie entla den.
GAU4939C
Kontrollleuchten un d Warn-
leuchten
GAU11022
Blinker-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn ein Blin-
ker blinkt.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11256
Ölstan d-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, nachdem der Öl-
stand überprüft und korrigiert wurde (siehe
Seite 6-12), sollten Sie das Fahrzeug von
einer Yamaha-Fachwerkstatt kontrollieren
lassen.HINWEIS Trotz korrektem Ölstand kann es vor-
kommen, dass die Warnleuchte an
Steigungen oder während plötzlichen
1. Ölstand-Warnleuchte “ ”
2. Anzeigeleuchte des Wegfahrsperren-
Systems “ ”
3. Blinker-Kontrollleuchte “ ”
4. Antiblockiersystem (ABS)-Warnleuchte “”
5. Reserve-Warnleuchte “ ”
6. Motorstörungs-Warnleuchte “ ”
7. Leerlauf-Kontrollleuchte “ ”
8. Fernlicht-Kontrollleuchte “ ”
1
35 42
8
7
6
ABS
UBS5G0G0.book Page 3 Friday, October 14, 2016 11:20 AM

Funktionen der Instru mente un d Be dienun gselemente
3-4
3
Beschleunigungs- bzw. Abbremsvor-
gängen flackert, was unter diesen
Umständen normal ist.
 Dieses Modell ist mit einer Strom-
kreis-Prüfeinrichtung für die Prüfung
des Ölstands ausgestattet. Falls im
Ölstand-Prüfstromkreis ein Problem
erkannt wird, blinkt die Ölstand-Warn-
leuchte wiederholt. In diesem Fall das
Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU11368
Reserve-Warnleuchte “ ”
Diese Reserve-Warnleuchte leuchtet auf,
wenn der Kraftstoffstand im Tank unter ca.
2.8 L (0.74 US gal, 0.62 Imp.gal) fällt. In die-
sem Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nach dem Tanken nicht erlischt,
sollten Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
HINWEISDieses Modell ist mit einer Stromkreis-Prü-
feinrichtung für den Kraftstoffstand-Prüf-
stromkreis ausgestattet. Falls im Kraftstoff-
stand-Prüfstromkreis ein Problem erkannt
wird, blinkt die Reserve-Warnleuchte wie-
derholt. In diesem Fall das Fahrzeug von ei-
ner Yamaha-Fachwerkstatt überprüfen las-
sen.
GAU73171
Motorstörun gs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Falls die Warnleuchte nach Drehen des
Schlüssels auf “ON” nicht aufleuchtet oder
falls sie nicht erlischt, das Fahrzeug von ei-
ner Yamaha-Fachwerkstatt kontrollieren
lassen.
GAU69891
AB S-Warnleuchte “ ”
Im Normalbetrieb leuchtet diese Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:  nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird
 während der Fahrt aufleuchtet oder
blinkt
 nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer Yamaha-Fach-
werkstatt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 3-11.)
WARNUNG
GWA16041
Wenn die AB S-Warnleuchte nicht er-
lischt, so bal d eine Geschwin dig keit von
10 km/h (6 mi/h) o der mehr erreicht ist,
o der wenn die Warnleuchte währen d d er
Fahrt aufleuchtet o der blinkt, wechselt
d as Bremssystem auf den konventionel-
len Bremsvor gan g. In je dem dieser ge-
nannten Fälle, o der wenn d ie Warn-
ABS
UBS5G0G0.book Page 4 Friday, October 14, 2016 11:20 AM

Funktionen der Instru mente un d Be dienun gselemente
3-5
3
leuchte ü berhaupt nicht aufleuchtet,
b remsen Sie mit b esonderer Vorsicht,
um ein mö gliches Blockieren d er Räder
währen d einer Not bremsun g zu vermei-
d en. Lassen S ie das das Bremssystem
un d d ie Stromkreise so bal d wie mö glich
von einer Yamaha-Fachwerkstatt ü ber-
prüfen.
GAU73120
Anzei geleuchte des We gfahrsperren-
S ystems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24 Stun-
den hört die Anzeigeleuchte auf zu blinken.
Das Wegfahrsperren-System ist jedoch im-
mer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kon-
trollleuchte nach einem Muster blinkt (wenn
ein Problem im Wegfahrsperren-System
erkannt wird, blinkt die Kontrollleuchte des Wegfahrsperren-Systems nach einem
Muster), das Fahrzeug von einer Yamaha-
Fachwerkstatt kontrollieren lassen.
HINWEISWenn die Kontrollleuchte des Wegfahr-
sperren-Systems nach einem bestimmten
Muster blinkt, d. h. 5 Mal langsam und dann
2 Mal schnell, könnte dies durch eine Stör-
beeinflussung vom Transponder verur-
sacht werden. Tritt dies auf, versuchen Sie
das Folgende. 1. Sicherstellen, dass keine anderen
Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Ande-
re Schlüssel des Wegfahrsperren-
Systems können Signalüberlagerun-
gen verursachen und das Anlassen
des Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
3. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
UBS5G0G0.book Page 5 Friday, October 14, 2016 11:20 AM

Funktionen der Instru mente un d Be dienun gselemente
3-6
3
GAU57683
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Einstellun gen an der Multifunkti-
onsanzei ge verän dert wer den, ist das
Fahrzeu g anzuhalten. Das Än dern von
Einstellun gen währen d d er Fahrt kann
d en Fahrer a blenken un d d as Unfallrisi-
ko erhöhen.Die Multifunktionsmesser-Einheit beinhal-
tet:  eine Geschwindigkeitsanzeige
 einen Kilometerzähler
 zwei Tageskilometerzähler
 einen Kraftstoffreserve-Kilometerzäh-
ler 
eine Uhr
HINWEISDer Schlüssel muss auf “ON” gedreht
werden, bevor der Wahlknopf “SE-
LECT” und der Rückstellknopf “RE-
SET” verwendet werden können.
 Für UK: Um den Geschwindigkeits-
messer und den Kilometer-/Tageski-
lometerzähler von Kilometer auf Mei-
len (oder umgekehrt) umzuschalten,
drücken Sie den Wahlknopf “SE-
LECT” mindestens drei Sekunden
lang.
Der Kilometerzähler, die Ta geskilome-
terzähler un d d ie Di gitaluhr
Der Kilometerzähler zeigt die insgesamt mit
dem Fahrzeug gefahrenen Kilometer an.
Die Tageskilometerzähler zeigen die seit
dem letzten Zurückstellen gefahrenen Kilo-
meter an.
Der Kraftstoffreserve-Kilometerzähler zeigt
die auf Kraftstoffreserve gefahrenen Kilo-
meter an.
Die Digitaluhr zeigt die Uhrzeit im 12-Stun-
den-Format an.HINWEIS Der Kilometerzähler stoppt bei
999999 km.

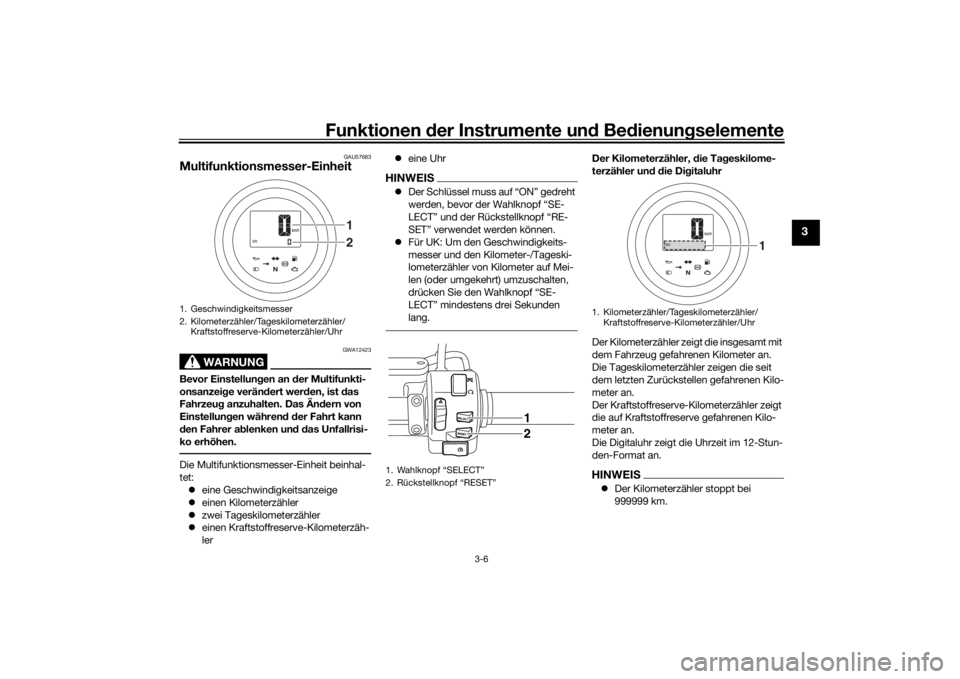

1. Geschwindigkeitsmesser
2. Kilometerzähler/Tageskilometerzähler/
Kraftstoffreserve-Kilometerzähler/Uhr
21
1. Wahlknopf “SELECT”
2. Rückstellknopf “RESET”
1
2
1. Kilometerzähler/Tageskilometerzähler/ Kraftstoffreserve-Kilometerzähler/Uhr
1
UBS5G0G0.book Page 6 Friday, October 14, 2016 11:20 AM

Funktionen der Instru mente un d Be dienun gselemente
3-7
3
 Die Tageskilometerzähler werden
nach Erreichen von 999.9 km zurück-
gestellt und zählen dann weiter.Im normalen Betrieb den Wahlknopf “SE-
LECT” drücken, um die Anzeige zwischen
dem Kilometerzähler “ODO”, den Tageski-
lometerzählern “TRIP 1” und “TRIP 2” und
der Uhr in der folgenden Reihenfolge um-
zuschalten:
ODO → TRIP 1 → TRIP 2 → Uhr → ODO
Leuchtet die Reserve-Warnleuchte auf,
wechselt die Anzeige zum Kraftstoffreser-
ve-Kilometerzähler “TRIP F” und die gefah-
renen Kilometer werden dann ab diesem
Punkt gezählt. In diesem Fall den Wahl-
knopf “SELECT” drücken, um die Anzeige
in folgender Reihenfolge umzuschalten:
TRIP F → TRIP 1 → TRIP 2 → Uhr →
ODO → TRIP F
Zum Zurückstellen eines Tageskilometer-
zählers den Wahlknopf “SELECT” verwen-
den, um die Anzeige auf den gewünschten
Tageskilometerzähler umzuschalten, und
dann den Rückstellknopf “RESET” eine Se-
kunde lang drücken. Der Kraftstoffreserve-
Kilometerzähler kann manuell zurückge- stellt werden, oder er wird nach dem Tan-
ken und Fahren von 5 km (3 mi) automa-
tisch zurückgestellt und aus der Anzeige
ausgeblendet.

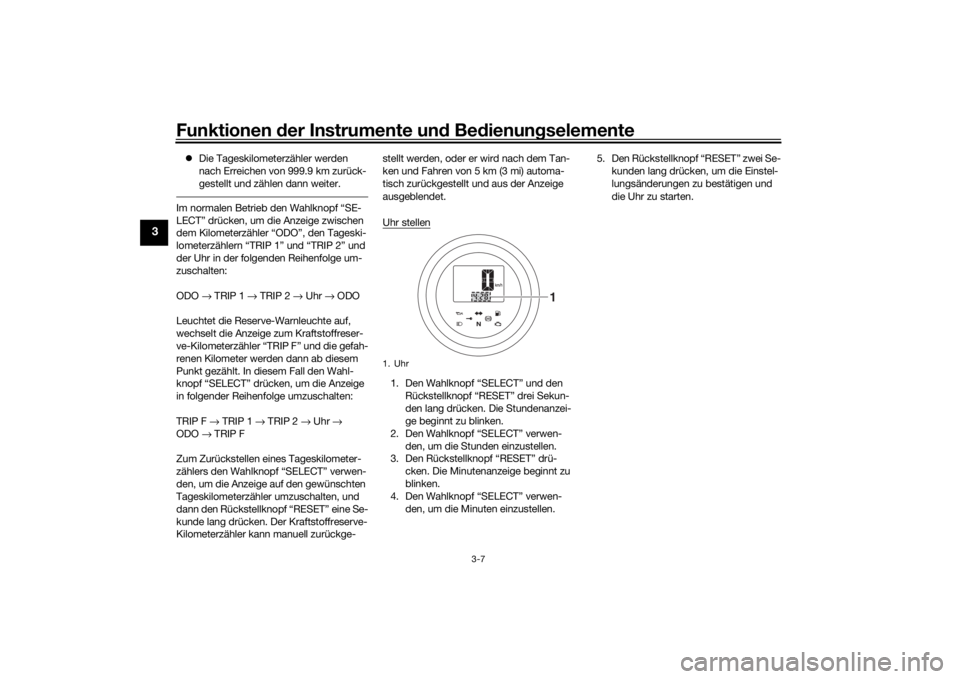

Uhr stellen
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” drei Sekun-
den lang drücken. Die Stundenanzei-
ge beginnt zu blinken.
2. Den Wahlknopf “SELECT” verwen- den, um die Stunden einzustellen.
3. Den Rückstellknopf “RESET” drü-
cken. Die Minutenanzeige beginnt zu
blinken.
4. Den Wahlknopf “SELECT” verwen-
den, um die Minuten einzustellen. 5. Den Rückstellknopf “RESET” zwei Se-
kunden lang drücken, um die Einstel-
lungsänderungen zu bestätigen und
die Uhr zu starten.1. Uhr
1
UBS5G0G0.book Page 7 Friday, October 14, 2016 11:20 AM

Funktionen der Instru mente un d Be dienun gselemente
3-8
3
GAU1234M

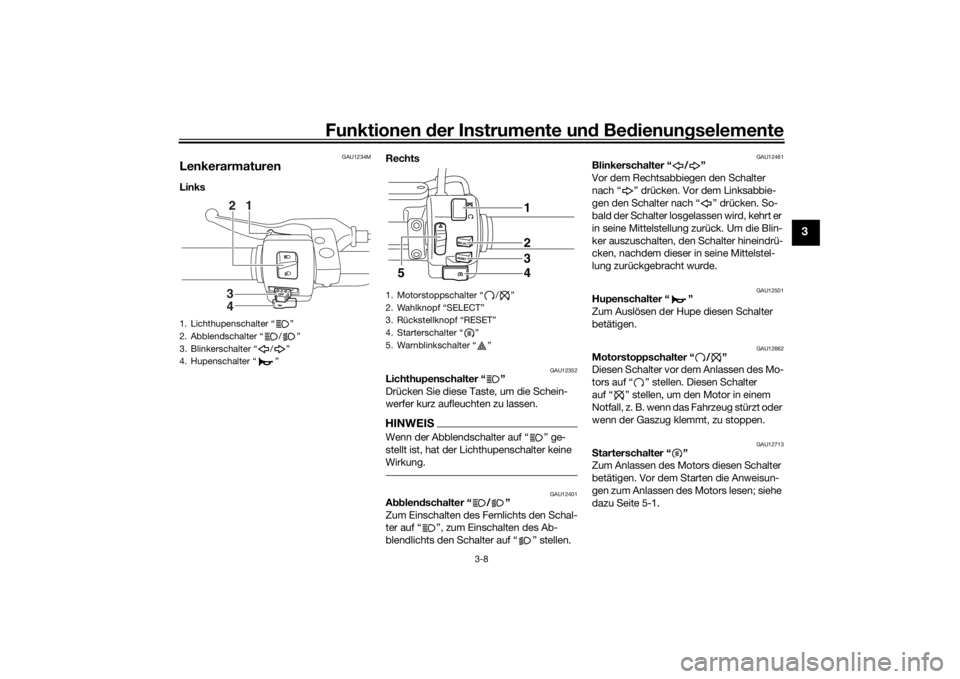

LenkerarmaturenLinks Rechts
GAU12352
Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.HINWEISWenn der Abblendschalter auf “ ” ge-
stellt ist, hat der Lichthupenschalter keine
Wirkung.
GAU12401
A
bblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12662
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter
auf “ ” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12713
S tarterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
3
4 12
1. Motorstoppschalter “ / ”
2. Wahlknopf “SELECT”
3. Rückstellknopf “RESET”
4. Starterschalter “ ”
5. Warnblinkschalter “ ”
1
5 2
3
4
UBS5G0G0.book Page 8 Friday, October 14, 2016 11:20 AM

Funktionen der Instru mente un d Be dienun gselemente
3-9
3
GAU12735
Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ” diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, da sich d ie Batte-
rie entla den könnte.
GAU55701
Wahlknopf “ SELECT”
Dieser Wahlknopf wird verwendet, um zwi-
schen den Kilometerzähler- und Tageskilo-
meterzähler-Betriebsarten zu wechseln
und die Uhr der Multifunktionsmesser-Ein-
heit einzustellen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-6 für nähere Informationen.
GAU55711
Rückstellknopf “RE SET”
Dieser Wahlknopf wird verwendet, um die
Tageskilometerzähler zurückzustellen und
die Uhr der Multifunktionsmesser-Einheit
einzustellen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-6 für nähere Informationen.
GAU12822

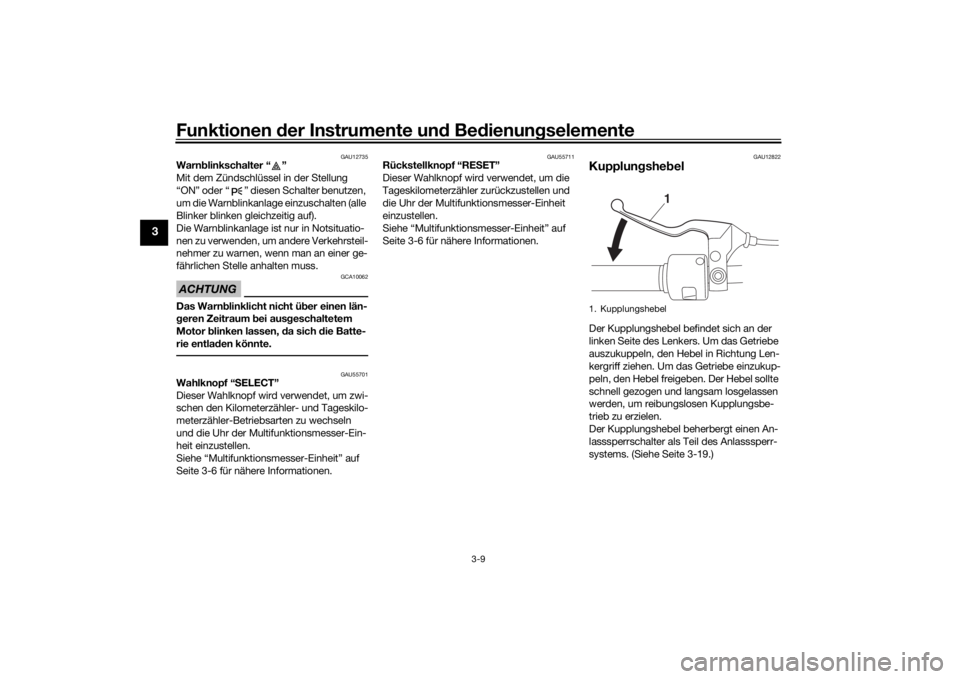

Kupplun gshe belDer Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-19.)1. Kupplungshebel
1
UBS5G0G0.book Page 9 Friday, October 14, 2016 11:20 AM
