2017 YAMAHA XT1200ZE display

Instrument och kontrollfunktioner
3-9
3
MAU80550
Multi-funktionsmätare
VARNING
MWA12423
Stanna fordonet innan d u ändrar nå gra
inställnin gar på multi-funktionsmätaren.
Du kan d istraheras om du än drar inställ-
nin gar när du kör vilket ökar risken för en
olycka.
Multi-funktionsmätaren är utrustad med:  hastighetsmätare
 varvräknare
 klocka
 bränslemätare
 eco-indikering
 växellägesindikering
 körlägesindikator
 indikator för antispinnsystemet
 funktionsdisplay
 informationsdisplay
 inställningsläge
TIPS
Väljarknappen “ / ” och menyknap-
pen “MENU” är placerade på styrets vänst-
ra handtag. Med dessa knappar kan du
styra och ändra inställningarna för multi-
funktionsmätaren.
TIPS
Kom ihåg att vrida nyckeln till “ON” innan
du trycker på väljarknappen “ / ”, me-
nyknappen “MENU”, knappen “RESET” el-
ler knappen “TCS”.
Hasti ghetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
Information om hur du växlar mellan kilo-
meter och mile finns i “Val av enheter” på
sidan 3-18.
1. “RESET”-knapp
2. “TCS”-knapp
3. Klocka
4. Varvräknare
5. Hastighetsmätare
6. Växellägesindikering
7. Funktionsdisplay
8. Informationsdisplay
9. Bränslemätare
10.Eco-indikator “ECO”
11.Körlägesindikator
12.Indikator för antispinnsystemet
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
89101112
12 3 56
74
1. Menyknapp “MENU”
2. Väljarknapp “ / ”
1
2
UBP9M0M0.book Page 9 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-10
3
Varvräknare
Varvräknaren visar motorvarvtal.
VIKTIGT
MCA23050
Undvik att varva motorn över hö gvarv-
talszonen på varvräknaren.
Zon för hö gt v/min: 7750 v/min och över
Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig från “F” (full)
mot “E” (tom) när bränslenivån sjunker. När
det sista segmentet börjar blinka bör du
tanka så snart som möjligt.
TIPS
Om ett fel avkänns i bränslemätarens krets
kommer bränslemätarens alla displayseg-
ment att börja blinka. Om detta inträffar, låt
en Yamaha-återförsäljare kontrollera mo-
torcykeln.
Eco-in dikerin g
Denna indikering tänds när fordonet körs
på ett miljövänligt och bränslesnålt sätt. In-
dikeringen slocknar när fordonet stannar.
TIPS
Här får du några tips för att hålla bränsleför-
brukningen nere:  Undvik höga varvtal under accelera-
tion.
 Kör med konstant hastighet.
 Välj lämpligt växelläge för fordonshas-
tigheten.
1. Varvräknare
2. Zon för högt v/min
1. Bränslemätare
12
1
1. Eco-indikator “ECO”
1
UBP9M0M0.book Page 10 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-11
3
Växellägesin dikerin g
Den här indikatorn visar aktuell växel och
neutralt läge enligt följande: 1–N–2–3–4–5–
6. När du trycker in kopplingshandtaget el-
ler fordonet stannar visas “—”.
Körlä gesin dikator
Den här indikatorn visar aktuellt körläge:
Touringläge “T” eller sportläge “S”. Mer in-
formation om lägena och hur de väljs finns
på sidorna 3-21 och 3-23. In
dikator för antispinnsystemet
Den här indikatorn visar aktuellt läge för
antispinnsystemet: “1”, “2” eller “OFF”.
Mer information om antispinnsystemet
finns på sidan 3-27.
Funktions display
1. Indikeringslampa för neutralläge “ ”
2. Växellägesindikering
1. Körlägesindikator
GEAR
N
25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
12
1
1. Indikator för antispinnsystemet
1. Funktionsdisplay
1. Justeringsfunktion för handtagsvärmare
2. Väljarfunktion för informationsdisplay
3. Justeringsfunktion för fjädringens dämpning
4. Justeringsfunktion för förspänning
1
GEAR
N
25A.TEMP˚C
LoC.TEMP˚C
0:00TIME TRIP
1
34
21
UBP9M0M0.book Page 11 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-12
3
Tryck på menyknappen “MENU” när du vill
ändra displayen mellan följande funktioner.
Displayen ändras varje gång du trycker på
knappen. Justeringsfunktion för handtagsvär-
mare
 Väljarfunktion för informationsdisplay
 Justeringsfunktion för fjädringens
dämpning
 Justeringsfunktion för förspänning
TIPS
Justeringsfunktionen för förspänning dyker
endast upp när fordonet står stilla med mo-
torn igång.
Följande sidor innehåller förklaringar av
handtagsvärmaren och informationsdis-
playen. Se sidan 3-35 för en förklaring av
justeringsfunktionerna för förspänning och
fjädringens dämpning.
Justerin g av han dta gsvärmaren
Fordonet är utrustat med handtagsvärmare
som bara kan användas när motorn är
igång. Det finns 4 inställningar för hand-
tagsvärmaren.
För att öka handtagsvärmartemperaturen,
tryck på väljarknappens “ ”-sida. För att
minska handtagsvärmartemperaturen,
tryck på väljarknappens “ ”-sida.
VIKTIGT
MCA17931
 Se till att använ da han dskar när d u
använ der han dta gsvärmare. 
Om yttertemperaturen är 20 °C
(68 °F) eller hö gre bör du inte ställa
hand tagsvärmaren på d en höga in-
ställnin gen.
 Om han dta gen blir slitna eller ska-
d ad e bör du sluta använd a hand-
ta gsvärmaren och b yta handta g.
Val av informationsvisnin g
Det finns 3 informationsdisplaysidor. Tryck
på väljarknappen om du vill växla mellan
dem.
Du kan välja och ordna vilka alternativ som
ska visas på varje informationsdisplaysida.
(Se sidan 3-19.) Följande alternativ är till-
gängliga:
 vägmätare
 trippmätare
 trippmätare för bränslereserv
 uppskattad återstående körsträcka
 förfluten tid
 insugningsluftens temperatur
 kylvätsketemperatur
 genomsnittlig bränsleförbrukning
 momentan bränsleförbrukning
Av
Låg
Mellan Displayen visar
Inställning
Hög
1. Informationsdisplay
2. Visningsläge–1
3. Visningsläge–2
4. Visningsläge–3
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGEkm
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
UBP9M0M0.book Page 12 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-13
3

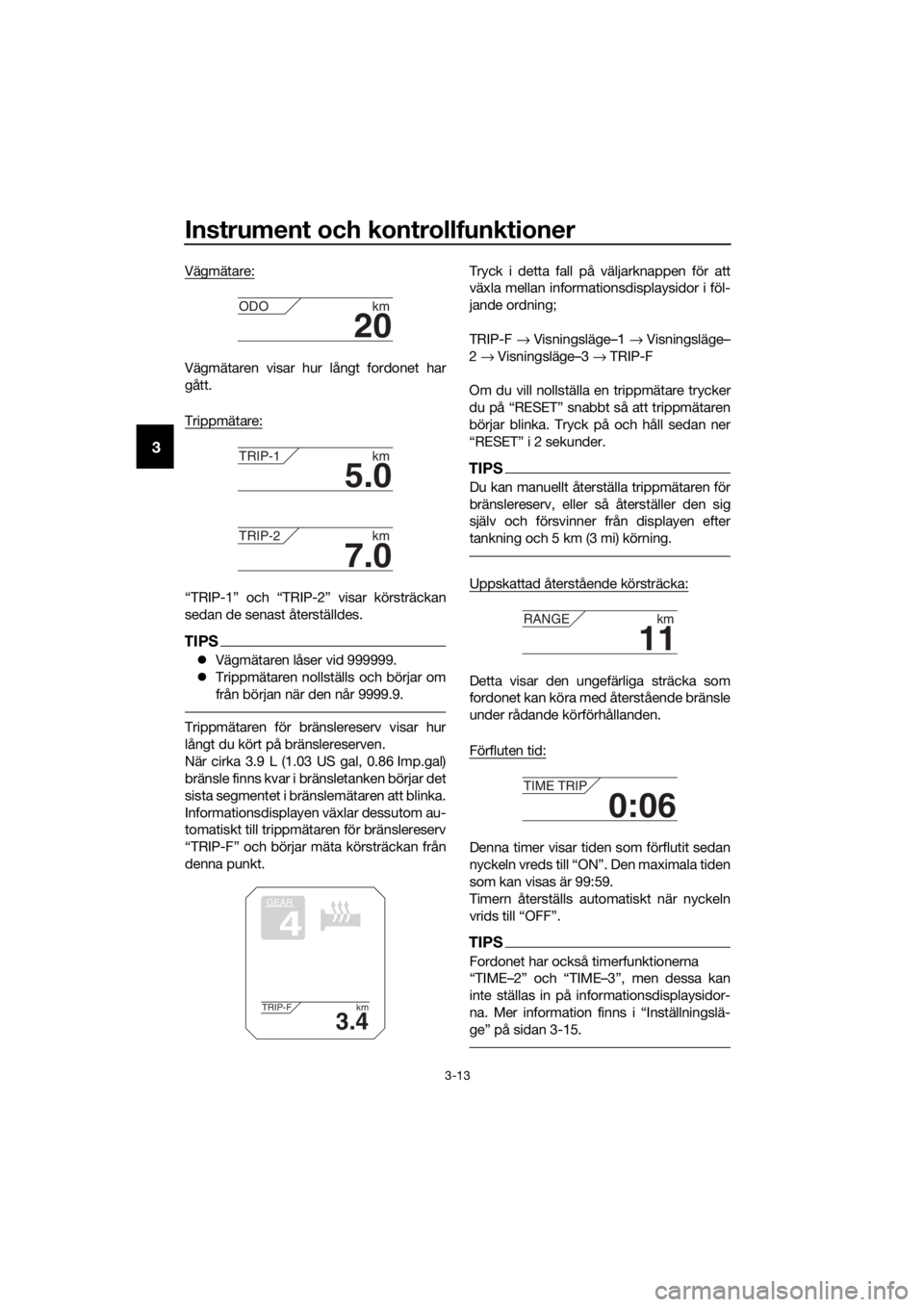

Vägmätare:
Vägmätaren visar hur långt fordonet har
gått.
Trippmätare:
“TRIP-1” och “TRIP-2” visar körsträckan
sedan de senast återställdes.
TIPS
Vägmätaren låser vid 999999.
 Trippmätaren nollställs och börjar om
från början när den når 9999.9.
Trippmätaren för bränslereserv visar hur
långt du kört på bränslereserven.
När cirka 3.9 L (1.03 US gal, 0.86 Imp.gal)
bränsle finns kvar i bränsletanken börjar det
sista segmentet i bränslemätaren att blinka.
Informationsdisplayen växlar dessutom au-
tomatiskt till trippmätar en för bränslereserv
“TRIP-F” och börjar mäta körsträckan från
denna punkt. Tryck i detta fall på väljarknappen för att
växla mellan informationsdisplaysidor i föl-
jande ordning;
TRIP-F
→ Visningsläge–1 → Visningsläge–
2 → Visningsläge–3 → TRIP-F
Om du vill nollställa en trippmätare trycker
du på “RESET” snabbt så att trippmätaren
börjar blinka. Tryck på och håll sedan ner
“RESET” i 2 sekunder.
TIPS
Du kan manuellt återställa trippmätaren för
bränslereserv, eller så återställer den sig
själv och försvinner från displayen efter
tankning och 5 km (3 mi) körning.
Uppskattad återstående körsträcka:
Detta visar den ungefärliga sträcka som
fordonet kan köra med återstående bränsle
under rådande körförhållanden.
Förfluten tid:
Denna timer visar tiden som förflutit sedan
nyckeln vreds till “ON”. Den maximala tiden
som kan visas är 99:59.
Timern återställs automatiskt när nyckeln
vrids till “OFF”.
TIPS
Fordonet har också timerfunktionerna
“TIME–2” och “TIME–3”, men dessa kan
inte ställas in på informationsdisplaysidor-
na. Mer information finns i “Inställningslä-
ge” på sidan 3-15.
20
ODO km
5.0
TRIP-1km
7.0
TRIP-2km
GEAR
4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
UBP9M0M0.book Page 13 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-14
3
Insugningsluftens temperatur:
Detta visar temperaturen på luften som
sugs in i luftfilterbehållaren. Displayens
mätområde sträcker sig från –9 °C till 93 °C
i steg om 1 °C.
TIPS
Den temperatur som visas kan avvika
från den faktiska omgivningstempera-
turen.
 Temperaturvisningen kan påverkas av
värmen från motorn vid körning i låg
hastighet (under 20 km/h [12 mi/h]) el-
ler när du stannar vid stoppljus osv.
Kylvätsketemperatur:
Här visas kylvätskans temperatur. Kyl-
vätskans temperatur varierar beroende på
ändringar av omgivningstemperaturen och
motorbelastning.
Om meddelandet “Hi” blinkar ska du stan-
na fordonet, stänga av motorn och låta mo-
torn svalna. (Se sidan 6-38.)
TIPS
Du kan inte växla mellan informationsdis-
playsidorna när meddelandet om överhett-
ning av motorn “Hi” blinkar.
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om d en är
överhetta d.
Genomsnittlig brän sleförbrukning:
Denna funktion beräknar den genomsnittli-
ga bränsleförbrukningen sedan senaste
återställningen. Den genomsnittliga bräns-
leförbrukningen kan visas som “km/L”,
“L/100km” eller “MPG”.
 “km/L” visar antalet kilometer som av-
verkas på en liter bränsle.
 “L/100km” visar hur många liter
bränsle som behövs för att köra 100
km.
 “MPG” visar antalet mile som avver-
kas på en Imp.gallon bränsle.
TIPS
Information om hur du ändrar enheter för
kilometerbaserad bränsleförbrukning eller
växlar till mile finns i “Val av enheter” på si-
dan 3-18.
Om du vill nollställa genomsnittlig bränsle-
förbrukning trycker du på “RESET” snabbt,
så att displayen för genomsnittlig bränsle-
förbrukning börjar blinka. Tryck på och håll
sedan ner “RESET” i 2 sekunder.
TIPS
När genomsnittlig bränsleförbrukning har
återställts visas “_ _._” tills fordonet har
körts 1 km (0.6 mi).
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR
4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
UBP9M0M0.book Page 14 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-15
3
VIKTIGT
MCA15474
Vid funktionsfel visas “– –.–” kontinuer-
li g t. Låt en Yamaha-återförsäljare kon-
trollera for donet.
Momentan bränsleförbrukning:
Denna funktion beräknar momentan bräns-
leförbrukning under rådande körförhållan-
den. Momentan bränsleförbrukning kan
visas som “km/L”, “L/100km” eller “MPG”.
 “km/L” visar antalet kilometer som av-
verkas på en liter bränsle.
 “L/100km” visar hur många liter
bränsle som behövs för att köra 100
km.
 “MPG” visar antalet mile som avver-
kas på en Imp.gallon bränsle.
TIPS
Information om hur du ändrar enheter
för kilometerbaserad bränsleförbruk-
ning eller växlar till mile finns i “Val av
enheter” på sidan 3-18.
 Vid körning under 10 km/h (6 mi/h) vi-
sas “_ _._”.
VIKTIGT
MCA15474
Vid funktionsfel visas “– –.–” kontinuer-
li g t. Låt en Yamaha-återförsäljare kon-
trollera for donet.
Inställnin gslä ge
Med inställningsläget kan du ställa in, välja
eller återställa alternativ som visas i infor-
mationsdisplayen och dess sidor.
TIPS
 Växellådan måste va ra i neutralläge
och fordonet måste stannas för att in-
ställningar ska kunna ändras i detta lä-
ge.
 Om du lägger i en växel och kör iväg
eller vrider nyckeln till “OFF” så sparas
alla ändringar och inställningsläget in-
aktiveras.
Håll menyknappen “MENU” intryckt i 2 sek-
under för att aktivera inställningsläget. Om
du vill stänga inställningsläget och återgå
till normaldisplayen trycker du på och håller
ner menyknappen “MENU” igen i 2 sekun-
der.
12.3
CRNT FUEL km/L
1. Inställningslägesdisplay
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
UBP9M0M0.book Page 15 Wednesday, February 8, 2017 9:06 AM

Instrument och kontrollfunktioner
3-16
3
Justering av handtagsvärmarens tempera-
turnivåinställningar
1. Markera “Grip Warmer” med väljar-knappen. 2. Tryck på menyknappen “MENU”.
Handtagsvärmarens inställningsdis-
play visas och “High” blinkar på dis-
playen.
3. Tryck på menyknappen “MENU”. Temperaturnivån för den höga inställ-
ningen börjar blinka.
Ställ in temperaturen med väljarknap-
pen och tryck på menyknappen “ME-
NU”. “High” börjar blinka.
Displayen vi- sar Beskrivnin
g
Ställ in inställningarna för
låg, medel och hög på 10
temperaturnivåer.
Kontrollera och nollställ ol-
jebytesintervallet “OIL”
(körsträcka sedan senaste
oljebyte) samt underhålls-
intervallerna “FREE-1” och
“FREE-2”.
Kontrollera och nollställ
timern “TIME–2” och
“TIME–3”. Här visas den
totala tiden som nyckeln
har varit i “ON”-läget. När
nyckeln vrids till “OFF” av-
bryts mätningen, men vär-
det nollställs inte. Den
maximala tiden som kan
visas är 99:59.
När värdet överstiger
99:59 nollställs det och se-
dan fortsätter mätningen.
Växla avståndsenheterna i
multi-funktionsmätaren
mellan kilometer och mile.
När kilometer är valt kan
enheten för bränsleför-
brukning växlas mellan
“L/100km” och “km/L”.
Ordna alternativen som vi-
sas på de 3 informations-
displaysidorna.
Justera ljusstyrkan i multi-
funktionsmätaren.
Ställ in klockan. Klockan
visar tiden i 12-timmars-
format.
Nollställ alla alternativ, för-
utom vägmätaren och
klockan.
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Cloc
k
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UBP9M0M0.book Page 16 Wednesday, February 8, 2017 9:06 AM
