Funktionen der Instrumente un d Bed ienung selemente
3-43
3
GAU49491
Spann gurt-Halterung en
Unterhalb des Beifahrersitzes befinden sich
vier Spanngurt-Halterungen zur Gepäck-
Befestigung.
GAU15306
Seitenstän der
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter S ei-
tenstän der kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeug
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein S tarten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hind ert. Prüfen Sie deshal b d as System
re gelmäßi g. F alls S
tö
rungen an d iesem
S ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.

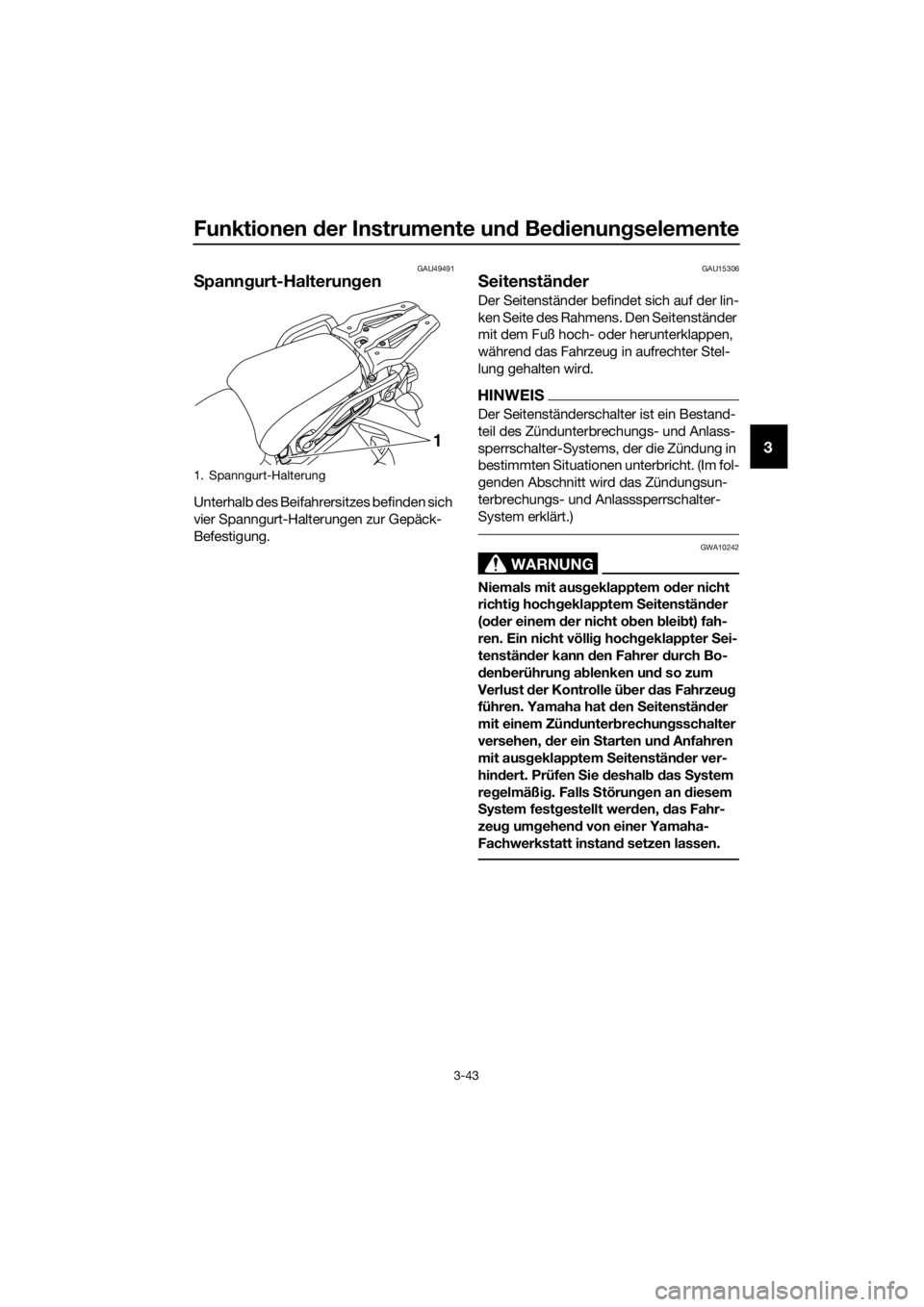

1. Spanngurt-Halterung
1
UBP9G0G0.book Page 43 Wedne sday, February 1, 2017 3:16 PM

Funktionen der Instrumente un d Be dienung selemente
3-44
3
GAU63430
Zündunter brechun gs- u. Anlass-
sperrschalter- System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke.
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
 Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
UBP9G0G0.book Page 44 Wedne sday, February 1, 2017 3:16 PM

Funktionen der Instrumente un d Bed ienung selemente
3-45
3
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2.
Sicherstellen, dass der Motorstart-/
stoppschalter auf “ ” gestellt ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5.
Die “ ”-Seite des Motorstart-/
stoppschalters drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12.
Die “ ”-Seite des Motorstart-/
stoppschalters drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf
gefahren werden.
Der Leerlaufschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Kupplungsschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
WARNUNG
Das Fahrzeug für diese Kontrolle auf den Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt
überprüfen lassen.
JA NEIN
JA NEIN
JA NEIN
UBP9G0G0.book Page 45 Wedne sday, February 1, 2017 3:16 PM

Funktionen der Instrumente un d Be dienung selemente
3-46
3
GAU49453
Nebenver braucheranschluss-
Buchse
WARNUNG
GWA14361
Zum Schutz vor elektrischem S chlag
o der Kurzschluss sicherstellen, d ass der
Deckel montiert ist, wenn der Neb enver-
b raucheranschluss nicht verwen det
wir d.
ACHTUNG
GCA15432
Das ü ber den Ne benver braucheran-
schluss an geschlossene Zu behör darf
nicht bei abgestelltem Motor b enutzt
wer den un d d ie entnommene Leistun g
d arf ins gesamt 30 W (2.5 A) nicht ü ber-
schreiten, an dernfalls kann die Siche-
run g d urch brennen o der die Batterie
sich entla den.
Dieses Fahrzeug ist mit einem Nebenver-
braucheranschluss ausgestattet.
Das an die Nebenverbraucheranschluss-
buchse angeschlossene 12-V-Zubehör
kann benutzt werden, sobald sich der
Zündschlüssel in der Position “ON” befin-
det und darf nur benutzt werden, wenn der
Motor in Betrieb ist.
Um den Ne benver braucheranschluss zu
b enutzen
1. Den Schlüssel auf “OFF” drehen.
2. Den Aufsatz des Nebenverbraucher-
anschlusses entfernen. 3. Das Zubehör ausschalten.
4. Den Zubehörstecker in den Nebenver-
braucheranschluss stecken.
5. Den Schlüssel auf “ON” drehen und den Motor starten. (Siehe Seite 5-2.)
6. Das Zubehör einschalten.

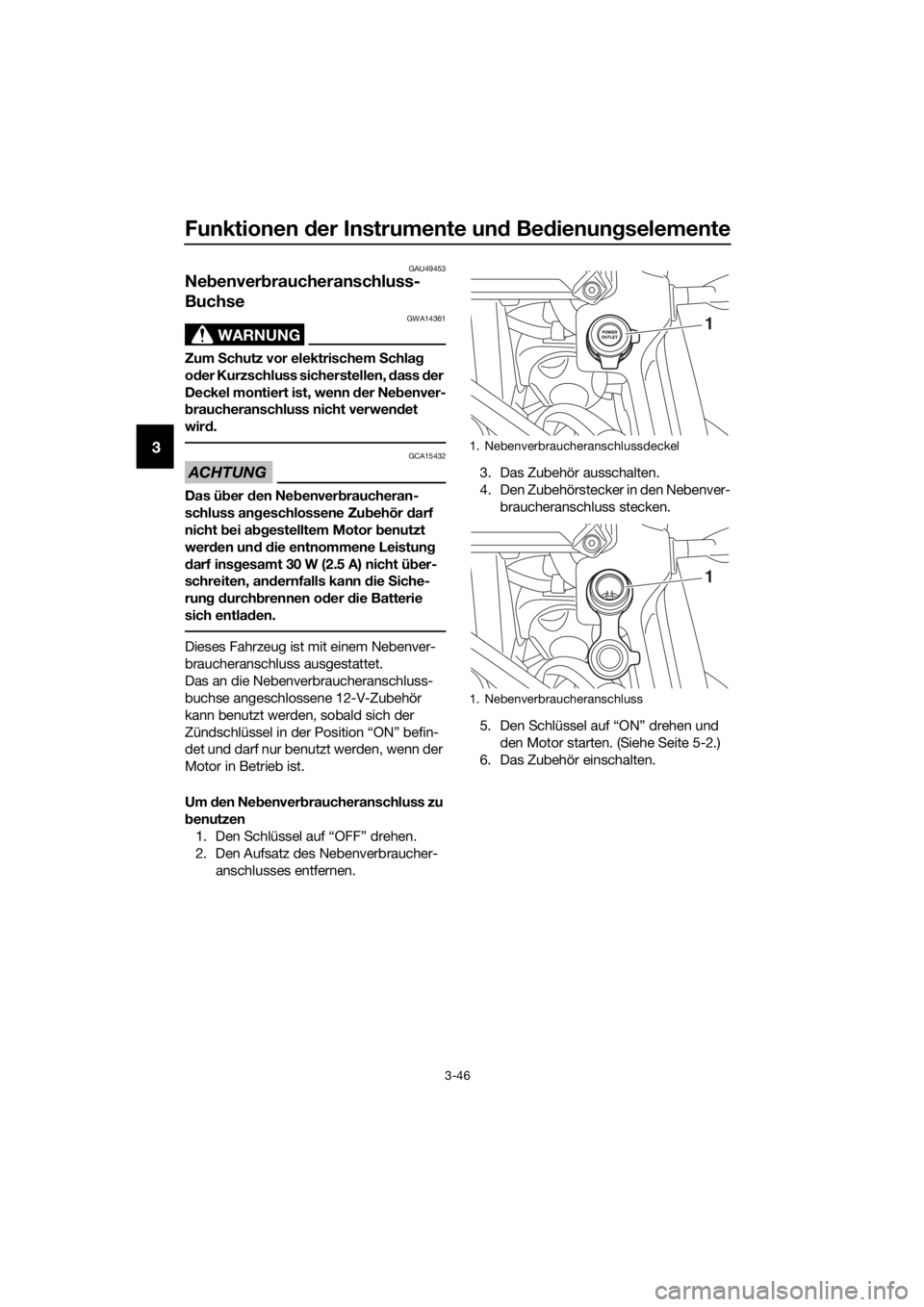

1. Nebenverbraucheranschlussdeckel
1. Nebenverbraucheranschluss
1
1
UBP9G0G0.book Page 46 Wedne sday, February 1, 2017 3:16 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-1
4
GAU63440
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden.
Stets alle in dieser Bedienungsanleitung beschriebenen Inspektions- und Wartungsanlei-
tungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartun gsar beiten am Fahrzeu g nicht korrekt aus geführt,
erhöht sich d ie Gefahr eines Unfalls o der einer Beschä dig un g d es Fahrzeu gs. Benut-
zen Sie das Fahrzeug nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in d iesem Han dbuch angeg eb enen Verfahren b ehoben wer den kann, lassen
S ie das Fahrzeu g von einer Yamaha-Fachwerkstatt ü berprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Belüftungsschlauch und Überlauf-
schlauch auf Verstopfungen, Risse oder Beschädigung
prüfen und Schlauchanschlüsse kontrollieren. 3-31,
3-32
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 6-13
Achsantrie bsöl • Fahrzeug auf Öllecks kontrollieren. 6-16
Kühlflüssi gkeit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichs-
behälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorge- schriebenen Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren. 6-18
Vor derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-26,
6-27
Hinterra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-26,
6-27
UBP9G0G0.book Page 1 Wednesday, February 1, 2017 3:16 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-2
4
Kupplun g • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Hydrauliksystem auf Lecks kontrollieren. 6-24
Gas dreh griff • Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-
Fachwerkstatt einstellen und des Seilzug- und Griffge-
häuse schmieren lassen. 6-20,
6-28
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 6-21,
6-24
Brems- un d S chaltpe-
d ale • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Pedale schmieren.
6-29
Brems- un d Kupp-
lun gshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.
6-29
Hauptständ er, Seiten-
stän der • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkte schmieren.
6-30
Fahr gestellhalterun gen • Sicherstellen, dass alle Mu
ttern und Schrauben richtig
festgezogen sind.
•Ggf. festziehen. —
Instrumente, Lichter,
S ig nale un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
S eitenstän derschalter • Funktion des Zündunterbrechungs- und Anlasssperr-
schaltersystems kontrollieren.
• Arbeitet das System nicht korrekt, das Fahrzeug von ei- ner Yamaha-Fachwerksta tt überprüfen lassen. 3-43
PRÜFPUNKT KONTROLLEN
SEITE
UBP9G0G0.book Page 2 Wednesday, February 1, 2017 3:16 PM

Wichtige Fahr- un d Be dienun gshinweise
5-1
5
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit d en Bedie-
nung selementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
un d zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU73450
HINWEIS
Zur Ausstattung dieses Modells gehören:
 ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall den Zündschlüssel auf
“OFF” und dann wieder auf “ON” dre-
hen, bevor der Motor neu gestartet
wird. Anderenfalls startet der Motor
nicht, selbst wenn der Motor nach
Drücken des Starterschalters ange-
lassen wird.
 ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. In die-
sem Fall einfach den Starterschalter
drücken, um den Motor neu zu star-
ten.
UBP9G0G0.book Page 1 Wednesday, February 1, 2017 3:16 PM

Wichtige Fahr- un d Be dienun gshinweise
5-2
5
GAU58241
Motor anlassen
Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Be-
dingungen erfüllt ist:
 Das Getriebe befindet sich in der Leer-
laufstellung.
 Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-44.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
start-/stoppschalter auf “ ” gestellt
ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen. Ölstand-Warnleuchte
 Motorstörungs- Warnleuchte
 Kontrollleuchte für das Trakti-
onskontrollsystem
 Tempomat-Kontrollleuchten
 Warnleuchte des elektronisch
einstellbaren Federungssystems
 Anzeigeleuchte des Wegfahr-
sperren-Systems
ACHTUNG
GCA11834
Leuchtet eine Warn- o der Anzei geleuch-
te nicht auf, wenn der Schlüssel in die
S tellun g “ON” ged reht wir d, od er er-
lischt eine Warn- o der Anzei geleuchte
nicht, siehe Seite 3-4 für die Stromkreis-
prüfun g d er entsprechen den Warn- un d
Anzei geleuchte.
Die ABS-Warnleuchte sollte aufleuch-
ten, wenn der Zündschlüssel auf “ON”
gestellt wird, und dann erlöschen, so-
bald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist.
ACHTUNG
GCA17682
Wenn die AB S-Warnleuchte nicht wie
o ben beschrie ben aufleuchtet un d d ann
erlischt, siehe Seite 3-4 für die Strom-
kreisprüfun g d er Warnleuchte.
2. Das Getriebe in Leerlaufstellung
schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Starten Sie den Motor, indem Sie auf die Seite “ ” des Motorstart-/stopp-
schalters drücken.
Falls der Motor nicht sofort anspringt,
den Motorstart-/stoppschalter loslas-
sen und einige Sekunden bis zum
nächsten Startversuch warten. Jeder
Anlassversuch sollte so kurz wie mög-
lich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 10 Sekunden
durch.
ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
UBP9G0G0.book Page 2 Wednesday, February 1, 2017 3:16 PM
