Entretien périodique et réglage
6-3
6
FAU71020
N.B.
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un
contrôle périodique dans l’année (les distances sont exprimées en milles pour le
R.-U.).
À partir de 30000 km (17500 mi), effectuer les entretiens en reprenant les fréquences
depuis 6000 km (3500 mi).
L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les
données techniques, les connaissances et l’outillage adéquats, et doit être confié à
un concessionnaire Yamaha.
FAU71060
Entretiens périodiques du système de contrôle des gaz d’échappe-
ment
N° ÉLÉMENTS
1*Canalisation de
carburant• S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.
• Remplacer si nécessaire.√√√√√
2*Bougie• Contrôler l’état.
• Régler l’écartement et nettoyer.√√
• Remplacer.√√
3*Jeu des soupapes• Vérifier et régler.√√√√
4*Injection de carbu-
rant• Contrôler le régime de ralenti du
moteur.√√√√√√
5*Système d’échap-
pement• S’assurer qu’il n’y a pas de
fuites.
• Serrer si nécessaire.
• Remplacer le joint si nécessaire.√√√√√X 1000 km CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
16121824
0.63.5710.514
U2DMF3F0.book Page 3 Tuesday, May 24, 2016 9:32 AM

Entretien périodique et réglage
6-4
6
FAU71361
Tableau des entretiens et graissages périodiques
N° ÉLÉMENTS
1*Contrôle du sys-
tème de diagnostic• Réaliser une inspection dyna-
mique à l’aide de l’outil de dia-
gnostic des pannes Yamaha.
• Vérifier les codes d’erreur.√√√√√√
2*Élément du filtre à
air• Remplacer.√√
3Tu b e de vidange
du boîtier de filtre
à air• Nettoyer.√√√√√
4*Élément du filtre à
air du boîtier de la
courroie trapézoï-
dale• Nettoyer.
• Remplacer si nécessaire.√√√√√
5*Frein avant• Contrôler le fonctionnement, le
niveau du liquide et s’assurer de
l’absence de fuite.
• Remplacer les plaquettes de
frein si nécessaire.√√√√√√
6*Frein arrière• Contrôler le fonctionnement, le
niveau du liquide et s’assurer de
l’absence de fuite.
• Remplacer les plaquettes de
frein si nécessaire.√√√√√√
7*Durites de frein• S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
• Remplacer. Tous les 4 ans
8*Liquide de frein• Changer. Tous les 2 ans
9*Roues• Contrôler le voile et l’état.
• Remplacer si nécessaire.√√√√
10*Pneus• Contrôler la profondeur de
sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gon-
flage.
• Corriger si nécessaire.√√√√√X 1000 km CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
1 6 12 18 24
0.6 3.5 7 10.5 14
U2DMF3F0.book Page 4 Tuesday, May 24, 2016 9:32 AM

Entretien périodique et réglage
6-5
6
11*Roulements de
roue• S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
12*Roulements de di-
rection• S’assurer qu’il n’y a pas de jeu.√√√√
• Regarnir modérément de
graisse à base de savon au li-
thium.√
13*Visserie du châssis• S’assurer du serrage correct de
toute la visserie.√√√√√
14Axe de pivot de le-
vier de frein avant• Lubrifier à la graisse silicone.√√√√√
15Axe de pivot de le-
vier de frein arrière• Lubrifier à la graisse silicone.√√√√√
16Béquille latérale,
béquille centrale• Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium.√√√√√
17*Contacteur de bé-
quille latérale• Contrôler le fonctionnement et
remplacer si nécessaire.√√√√√√
18*Fourche avant• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire.√√√√
19*Combinés ressort-
amortisseur• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire.√√√√
20 Huile moteur• Changer (chauffer le moteur
avant d’effectuer la vidange).À la première échéance et cha-
que fois que le témoin de chan-
gement d’huile clignote ou s’al-
lume
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile.Tous les 3000 km (1800 mi)
21Élément du filtre à
huile moteur• Remplacer.√√√
22
*Huile de transmis-
sion finale• S’assurer de l’absence de fuites
d’huile.√√√√√
• Changer.√√√ N° ÉLÉMENTS
X 1000 km CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
16121824
0.63.5710.514
U2DMF3F0.book Page 5 Tuesday, May 24, 2016 9:32 AM

Entretien périodique et réglage
6-6
6
FAU72780
N.B.
Filtre à air du moteur et filtres à air du boîtier de la courroie trapézoïdale
• L’élément équipant le filtre à air du moteur est en papier huilé et est jetable. Il con-
vient dès lors de ne pas le nettoyer à l’air comprimé sous peine de l’endommager.
• Il convient de remplacer l’élément du filtre à air du moteur et d’effectuer l’entretien
des filtres à air du boîtier de la courroie trapézoïdale plus fréquemment si le véhicule
est utilisé dans des zones très poussiéreuses ou humides.
Entretien des freins hydrauliques
• Toujours remplacer le liquide de frein après avoir démonté les maîtres-cylindres et
les étriers. Contrôler régulièrement le niveau du liquide de frein dans les réservoirs
et, si nécessaire, faire l’appoint comme spécifié.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer
le liquide de frein tous les deux ans.
23*Circuit de refroi-
dissement• Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
• Changer. Tous les 3 ans
24*Courroie trapézoï-
dale• Remplacer.Lorsque l’indicateur de rempla-
cement de la courroie trapézoï-
dale clignote [tous les 18000
km (10500 mi)]
25*Contacteur de feu
stop sur frein
avant et arrière• Contrôler le fonctionnement.√√√√√√
26*Pièces mobiles et
câbles• Lubrifier.√√√√√
27*Logement de la
poignée des gaz et
câble• Contrôler le fonctionnement et
la garde.
• Régler le jeu du câble des gaz si
nécessaire.
• Lubrifier le logement de la poi-
gnée des gaz et le câble des
gaz.√√√√√
28*Éclairage, signali-
sation et contac-
teurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.√√√√√√ N° ÉLÉMENTS
X 1000 km CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 miDISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
16121824
0.6 3.5 7 10.5 14
U2DMF3F0.book Page 6 Tuesday, May 24, 2016 9:32 AM

Entretien périodique et réglage
6-7
6
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées
ou endommagées.
U2DMF3F0.book Page 7 Tuesday, May 24, 2016 9:32 AM

Entretien périodique et réglage
6-8
6
FAU18773

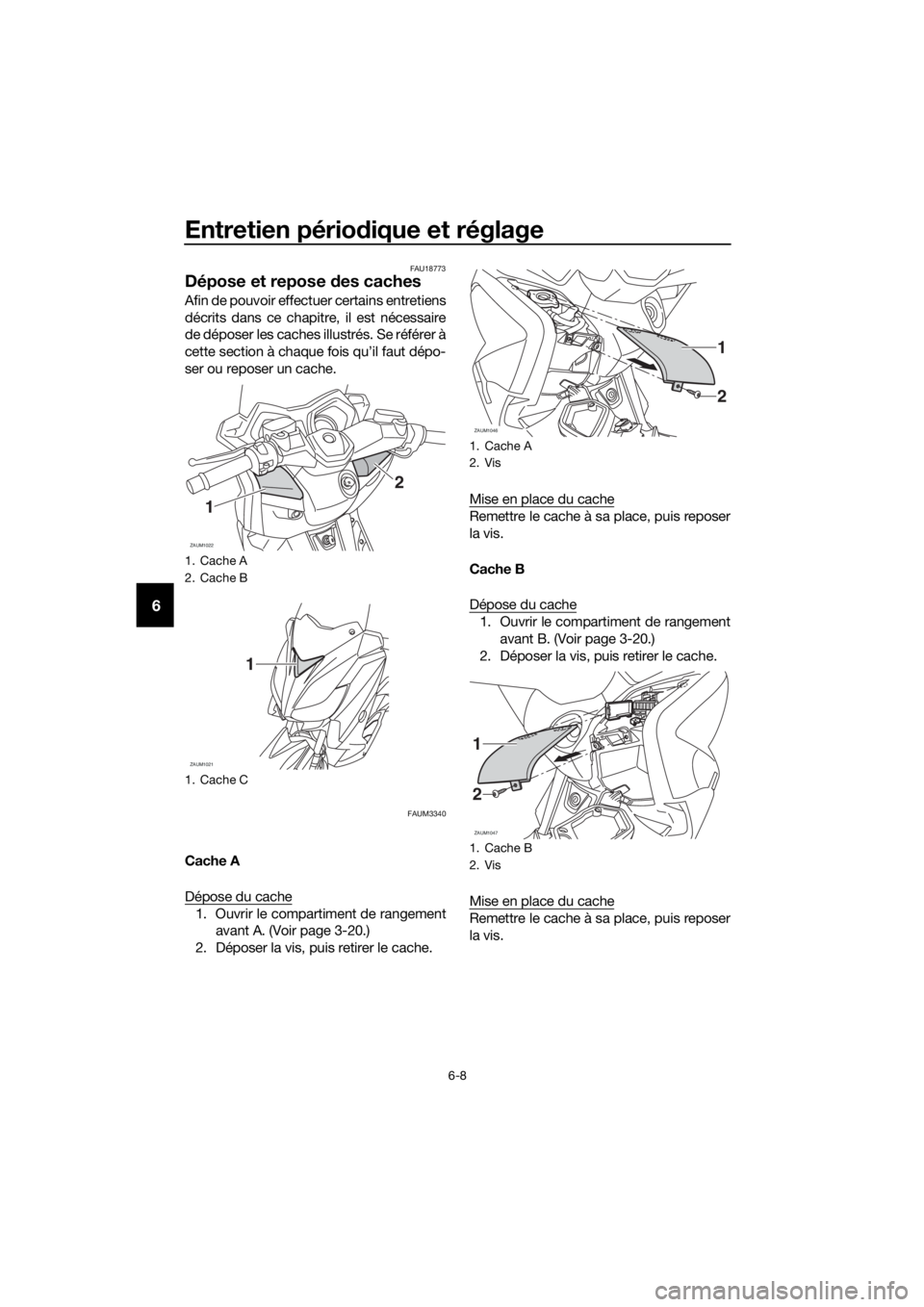

Dépose et repose des caches
Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAUM3340
Cache A
Dépose du cache
1. Ouvrir le compartiment de rangement
avant A. (Voir page 3-20.)
2. Déposer la vis, puis retirer le cache.Mise en place du cache
Remettre le cache à sa place, puis reposer
la vis.
Cache B
Dépose du cache
1. Ouvrir le compartiment de rangement
avant B. (Voir page 3-20.)
2. Déposer la vis, puis retirer le cache.
Mise en place du cache
Remettre le cache à sa place, puis reposer
la vis.
1. Cache A
2. Cache B
1. Cache C
ZAUM1022
1
2
ZAUM1021
1
1. Cache A
2. Vis
1. Cache B
2. Vis
ZAUM1046
1
2
ZAUM1047
1
2
U2DMF3F0.book Page 8 Tuesday, May 24, 2016 9:32 AM

Entretien périodique et réglage
6-9
6

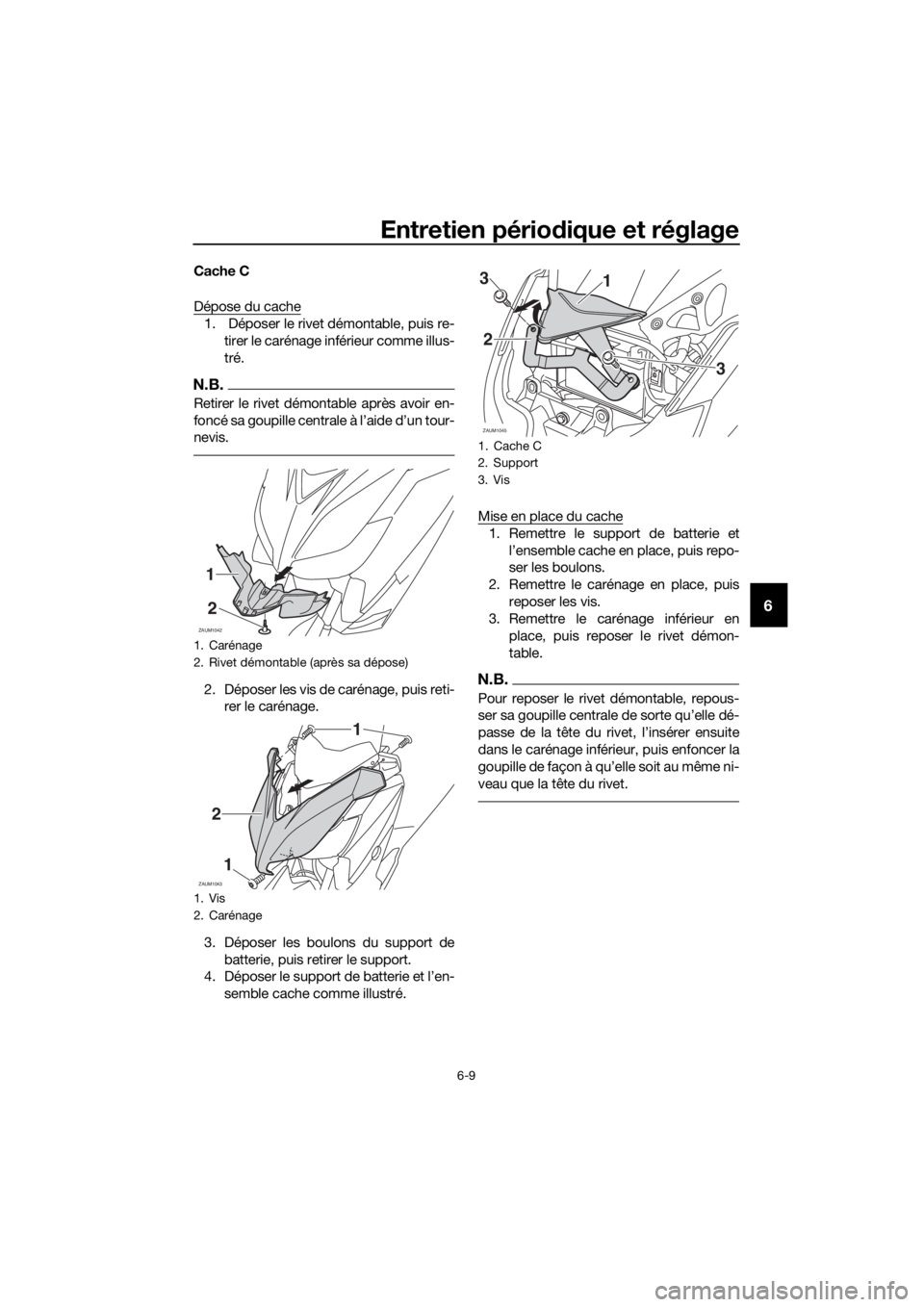

Cache C
Dépose du cache
1. Déposer le rivet démontable, puis re-
tirer le carénage inférieur comme illus-
tré.
N.B.
Retirer le rivet démontable après avoir en-

nevis.
2. Déposer les vis de carénage, puis reti-
rer le carénage.
3. Déposer les boulons du support de
batterie, puis retirer le support.
4.
semble cache comme illustré.Mise en place du cache
1. Remettre le support de batterie et

ser les boulons.
2. Remettre le carénage en place, puis
reposer les vis.
3. Remettre le carénage inférieur en
place, puis reposer le rivet démon-
table.
N.B.
Pour reposer le rivet démontable, repous-


dans le carénage inférieur, puis enfoncer la

veau que la tête du rivet.
1. Carénage
2. Rivet démontable (après sa dépose)
1. Vis
2. Carénage
ZAUM1042
1
2
ZAUM1043
2
1
1
1. Cache C
2. Support
3. Vis
ZAUM1045
13
2
3
U2DMF3F0.book Page 9 Tuesday, May 24, 2016 9:32 AM

Entretien périodique et réglage
6-10
6
FAUM3360
Contrôle de la bougie
La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Dresser le véhicule sur sa béquille
centrale
2. Ouvrir la selle. (Voir page 3-19.)
3. Retirer les boulons pour déposer le
compartiment de rangement arrière.
4. Retirer le capuchon de bougie.
5. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.
Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un con-
cessionnaire Yamaha.
2.
présence de dépôts de calamine ou

dépôts trop importants, il convient de
remplacer la bougie.
3.

et, si nécessaire, le corriger conformé-
ment aux spécifications.1. Compartiment de rangement
2. Vis
3. Capuchon en caoutchouc
1. Capuchon de bougie
ZAUM1040
23
1
ZAUM1117
1
1. Clé à bougie
Bougie spécifiée :
NGK/CR9E
ZAUM1118
1
