2017 YAMAHA XMAX 125 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
3-2
3
Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.
Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen ver-
ursachen können.GAU10474

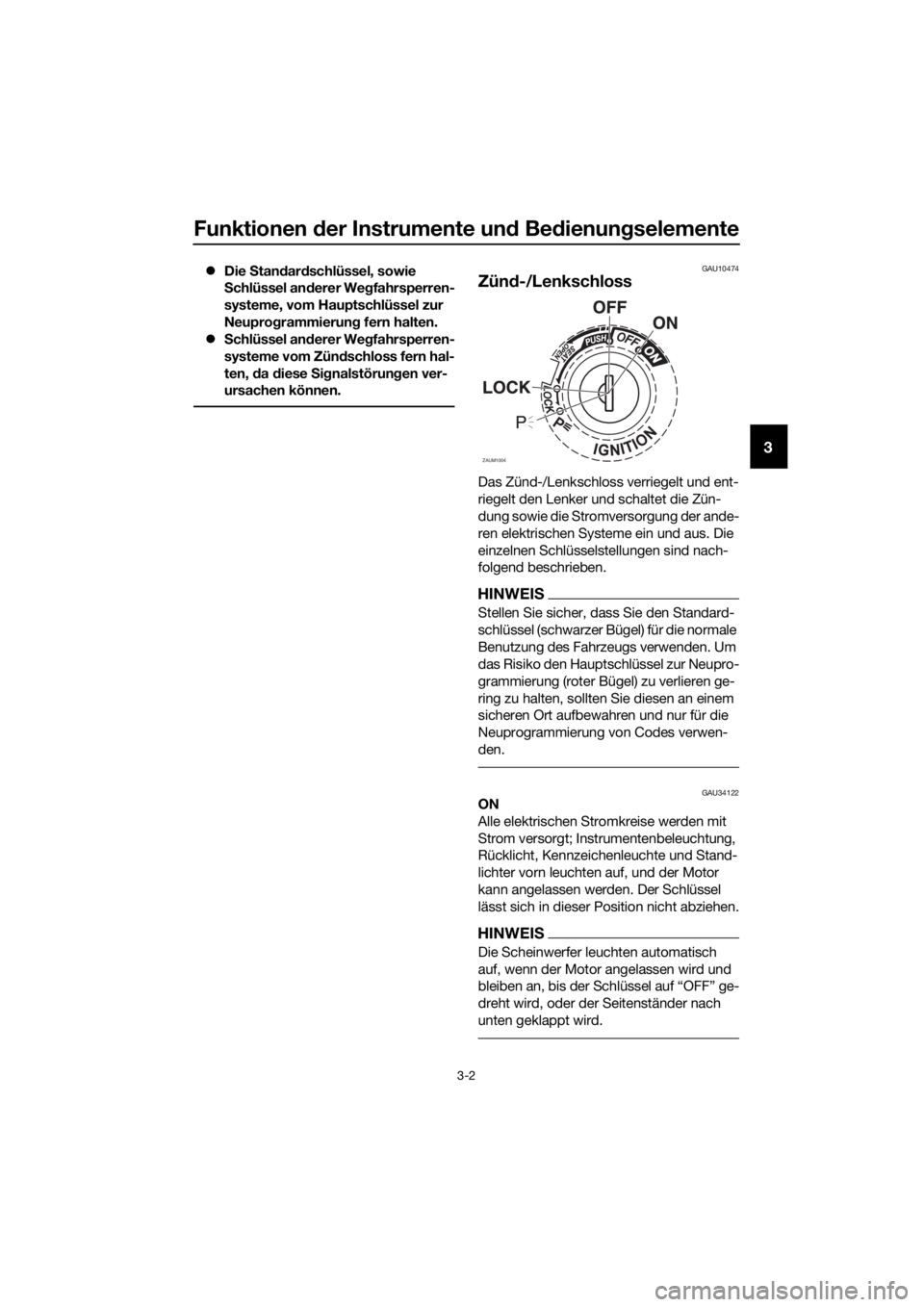

Zünd-/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
HINWEIS
Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU34122ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
lichter vorn leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.
HINWEIS
Die Scheinwerfer leuchten automatisch
auf, wenn der Motor angelassen wird und

dreht wird, oder der Seitenständer nach
unten geklappt wird.
ZAUM1004
U2DMG3G0.book Page 2 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-3
3
GAU10662OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
GAU1068BLOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Mit dem Schlüssel in der Position
“OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
HINWEIS
Wenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.
Lenker entriegeln


GAU59680 (Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser
Position abziehen.Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA20760
Durch Verwendung der Warnblinkanlage
oder der Blinker über einen längeren
Zeitraum wird die Batterie entladen.
U2DMG3G0.book Page 3 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-4
3
GAU49399
Kontrollleuchten und Warnleuch-
ten
GAU11032Blinker-Kontrollleuchten “ ” und“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11081Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11354Reserve-Warnleuchte “ ”
Diese Reserve-Warnleuchte leuchtet auf,
wenn der Kraftstoffstand im Tank unter ca.
2.5 L (0.66 US gal, 0.55 Imp.gal) fällt. In die-
sem Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU11486Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
elektrischen Stromkreis der den Motor
überwacht, ein Problem detektiert wird. In
diesem Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen lassen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAUU1810ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:
nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird
während der Fahrt aufleuchtet oder
blinkt
nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer Yamaha-Fach-
werkstatt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 3-16.)
1. Blinker-Kontrollleuchten “ ” und “ ”
2. Fernlicht-Kontrollleuchte “ ”
3. Motorstörungs-Warnleuchte “ ”
4. Reserve-Warnleuchte “ ”
5. Anzeigeleuchte des Wegfahrsperren-
Systems “ ”
6. Antiblockiersystem (ABS)-Warnleuchte
“”
ZAUM109823456
98765432111 10
12
0
1000r/minx
km/h
E
FCH
kmOdoOdoSELECTRESET
11
ABS
ABS
U2DMG3G0.book Page 4 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-5
3
WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die Warn-
leuchte überhaupt nicht aufleuchtet,
bremsen Sie mit besonderer Vorsicht,
um ein mögliches Blockieren der Räder
während einer Notbremsung zu vermei-
den. Lassen Sie das das Bremssystem
und die Stromkreise sobald wie möglich
von einer Yamaha-Fachwerkstatt über-
prüfen.
HINWEIS
Es kann vorkommen, dass die ABS-Warn-
leuchte aufleuchtet wenn das Fahrzeug auf
dem Hauptständer steht und der Motor
hochgedreht wird, damit wird jedoch keine
Störung angezeigt.
GAUM3621Anzeigeleuchte des Wegfahrsperren-
Systems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24 Stun-
den hört die Anzeigeleuchte auf zu blinken.
Das Wegfahrsperren-System ist jedoch im-
mer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kon-trollleuchte nach einem Muster blinkt (wenn
ein Problem im Wegfahrsperren-System
erkannt wird, blinkt die Kontrollleuchte des
Wegfahrsperren-Systems nach einem
Muster), das Fahrzeug von einer Yamaha-
Fachwerkstatt kontrollieren lassen.
HINWEIS
Wenn die Kontrollleuchte des Wegfahr-
sperren-Systems nach einem bestimmten
Muster blinkt, d. h. 5 Mal langsam und dann
2 Mal schnell, könnte dies durch eine Stör-
beeinflussung vom Transponder verur-
sacht werden. Tritt dies auf, versuchen Sie
das Folgende.
1. Sicherstellen, dass keine anderen
Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Ande-
re Schlüssel des Wegfahrsperren-
Systems können Signalüberlagerun-
gen verursachen und das Anlassen
des Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
3. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
U2DMG3G0.book Page 5 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-6
3
GAUM3831

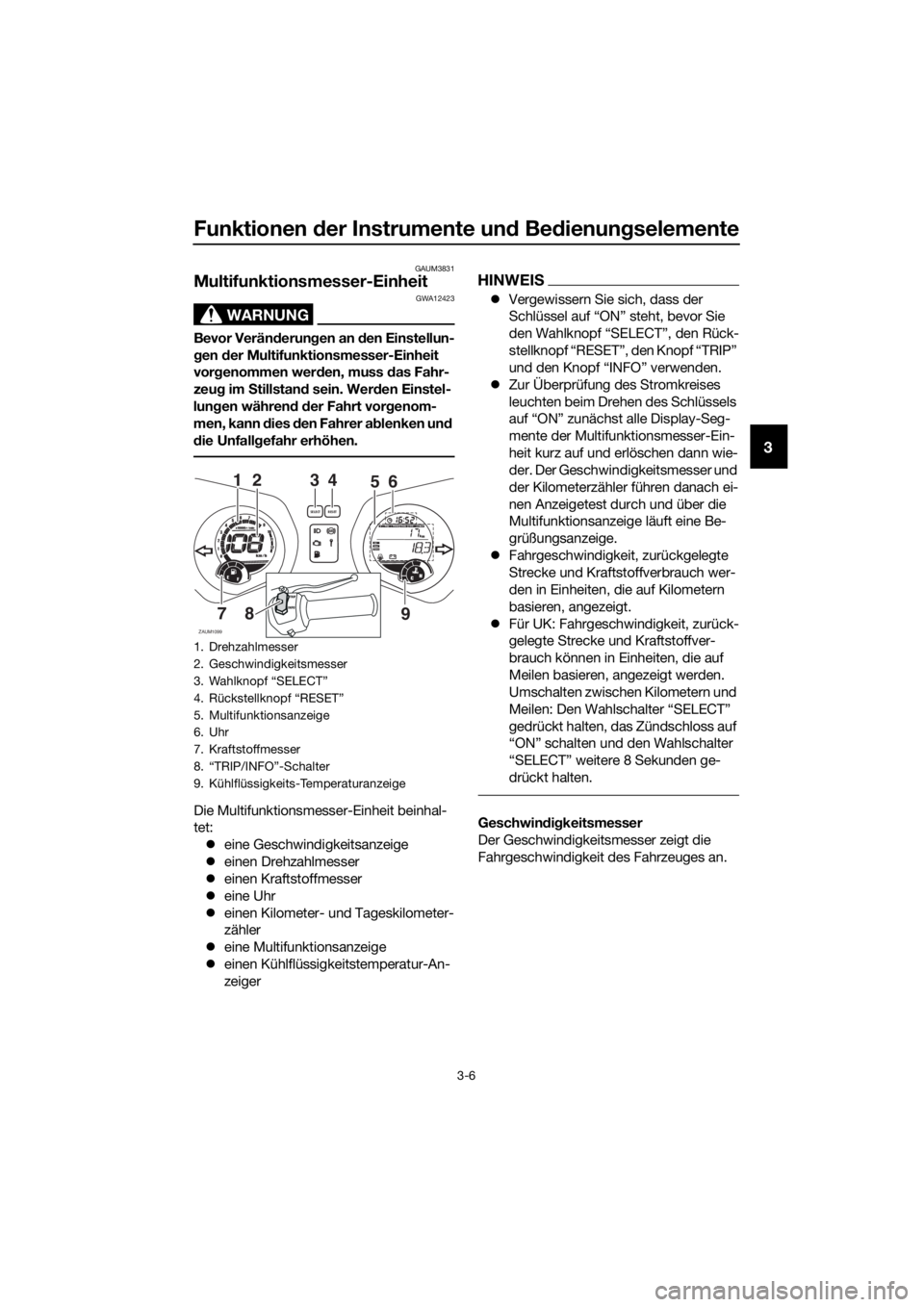

Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-
zeug im Stillstand sein. Werden Einstel-
lungen während der Fahrt vorgenom-
men, kann dies den Fahrer ablenken und
die Unfallgefahr erhöhen.
Die Multifunktionsmesser-Einheit beinhal-
tet:
eine Geschwindigkeitsanzeige
einen Drehzahlmesser
einen Kraftstoffmesser
eine Uhr
einen Kilometer- und Tageskilometer-
zähler
eine Multifunktionsanzeige
einen Kühlflüssigkeitstemperatur-An-
zeiger
HINWEIS
Vergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT”, den Rück-
stellknopf “RESET”, den Knopf “TRIP”
und den Knopf “INFO” verwenden.
Zur Überprüfung des Stromkreises
leuchten beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsmesser-Ein-
heit kurz auf und erlöschen dann wie-
der. Der Geschwindigkeitsmesser und
der Kilometerzähler führen danach ei-
nen Anzeigetest durch und über die
Multifunktionsanzeige läuft eine Be-
grüßungsanzeige.
Fahrgeschwindigkeit, zurückgelegte
Strecke und Kraftstoffverbrauch wer-
den in Einheiten, die auf Kilometern
basieren, angezeigt.
Für UK: Fahrgeschwindigkeit, zurück-
gelegte Strecke und Kraftstoffver-
brauch können in Einheiten, die auf
Meilen basieren, angezeigt werden.
Umschalten zwischen Kilometern und
Meilen: Den Wahlschalter “SELECT”
gedrückt halten, das Zündschloss auf
“ON” schalten und den Wahlschalter
“SELECT” weitere 8 Sekunden ge-
drückt halten.
Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
1. Drehzahlmesser
2. Geschwindigkeitsmesser
3. Wahlknopf “SELECT”
4. Rückstellknopf “RESET”
5. Multifunktionsanzeige
6. Uhr
7. Kraftstoffmesser
8. “TRIP/INFO”-Schalter
9. Kühlflüssigkeits-Temperaturanzeige
ZAUM1099
3
98765432111 10
12
0
1000r/minx
km/h
E
FCH
kmOdo
AirA
veCo
ns
OilV- Be
ltTi
meTripOdoSELECTRESETF
465
7
21
8
9INFOTRIP
U2DMG3G0.book Page 6 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-7
3

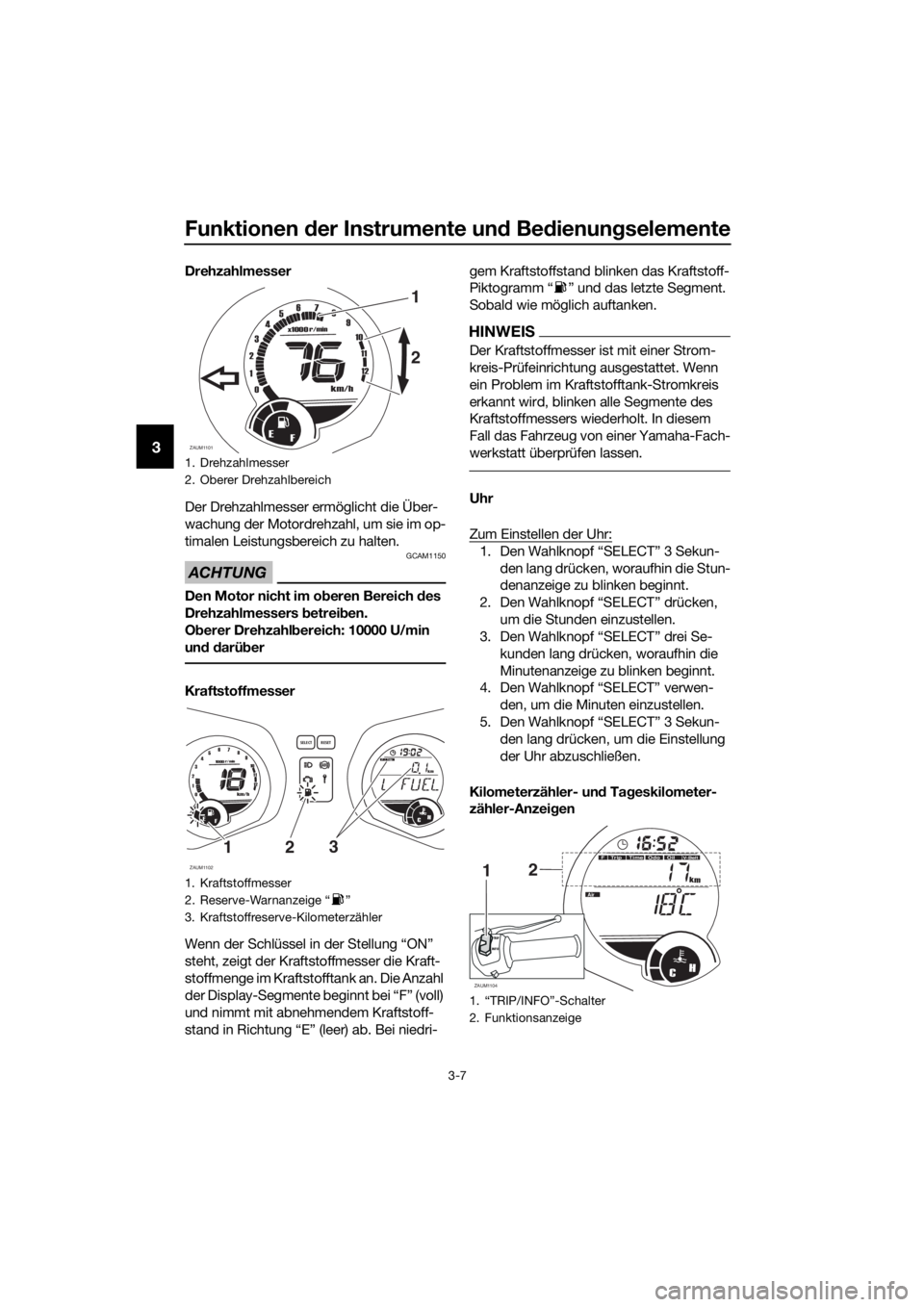

Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.
ACHTUNG
GCAM1150
Den Motor nicht im oberen Bereich des
Drehzahlmessers betreiben.
Oberer Drehzahlbereich: 10000 U/min
und darüber
Kraftstoffmesser
Wenn der Schlüssel in der Stellung “ON”
steht, zeigt der Kraftstoffmesser die Kraft-
stoffmenge im Kraftstofftank an. Die Anzahl
der Display-Segmente beginnt bei “F” (voll)
und nimmt mit abnehmendem Kraftstoff-
stand in Richtung “E” (leer) ab. Bei niedri-gem Kraftstoffstand blinken das Kraftstoff-
Piktogramm “ ” und das letzte Segment.
Sobald wie möglich auftanken.
HINWEIS
Der Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Wenn
ein Problem im Kraftstofftank-Stromkreis
erkannt wird, blinken alle Segmente des
Kraftstoffmessers wiederholt. In diesem
Fall das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Uhr
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” 3 Sekun-
den lang drücken, woraufhin die Stun-
denanzeige zu blinken beginnt.
2. Den Wahlknopf “SELECT” drücken,
um die Stunden einzustellen.
3. Den Wahlknopf “SELECT” drei Se-
kunden lang drücken, woraufhin die
Minutenanzeige zu blinken beginnt.
4. Den Wahlknopf “SELECT” verwen-
den, um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” 3 Sekun-
den lang drücken, um die Einstellung
der Uhr abzuschließen.
Kilometerzähler- und Tageskilometer-
zähler-Anzeigen
1. Drehzahlmesser
2. Oberer Drehzahlbereich
1. Kraftstoffmesser
2. Reserve-Warnanzeige “ ”
3. Kraftstoffreserve-Kilometerzähler
ZAUM1101
1
9876543
2
1
11 10
12
0
1000r/minx
km/h
E
F
2
ZAUM1102
98765432111 10
12
0
1000r/min
km/h
E
FCH
kmT
ripOdo
SELECTRESET
F
312
1.
2. Funktionsanzeige
ZAUM1104CH
km
Odo
Air
OilV-BeltTimeT
ripOdoF
21
INFOTRIP
U2DMG3G0.book Page 7 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-8
3
Die Kilometerzähler und Tageskilometer-
zähler beinhalten folgende Anzeigen:
einen Kilometerzähler (zeigt die insge-
samt mit dem Fahrzeug gefahrenen
Kilometer an)
einen Tageskilometerzähler (zeigt die
seit dem letzten Zurücksetzen auf null
gefahrenen Kilometer an)
einen Tagesfahrzeitzähler (zeigt die
insgesamt verstrichene Zeit, seit dem
letzten Zurückstellen auf null)
einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)
einen Ölwechsel-Kilometerzähler
(zeigt die seit dem letzten Motoröl-
wechsel gefahrenen Kilometer an)
ein Keilriemenwechsel-Kilometerzäh-
ler (zeigt die seit dem letzten Keilrie-
menwechsel gefahrenen Kilometer an)
Den Knopf “TRIP” drücken, um die Anzeige
in folgender Reihenfolge umzuschalten:
Odo (Kilometerzähler) → Trip (Tageskilo-
meterzähler) → Trip Time (Tagesfahrzeit-
zähler) → Oil (Ölwechsel-Kilometerzähler)
→ V-Belt (Keilriemenwechsel-Kilometer-
zähler) → Odo (Kilometerzähler)
Bei einer verbleibenden Kraftstoffmenge
von etwa 2.5 L (0.66 US gal, 0.55 Imp.gal)
wechselt die Anzeige automatisch zum Re-
servekilometerzähler “F Trip”, und es wird
die ab diesem Punkt zurückgelegte Strecke
angezeigt. In diesem Fall den Knopf “TRIP”
drücken, um die Anzeige in folgender Rei-
henfolge umzuschalten:
Odo → Trip → Trip Time → F Trip (Reserve-
kilometerzähler) → Oil Trip → V-Belt Trip →
Odo
Zum Zurücksetzen eines Standard-Kilome-
terzählers (kein Ölwechsel- oder Keilrie-
menwechsel-Kilometerzähler) diesen wäh-
len, indem der Knopf “TRIP” gedrückt wird,
bis “Trip”, “Trip Time”, “F Trip” angezeigt
wird. Während “Trip, Trip Time, F Trip” an-gezeigt wird, den Knopf “TRIP” 3 Sekun-
den lang drücken. Wenn der Kraftstoffre-
serve-Kilometerzähler nicht manuell
zurückgestellt wird, wird er nach dem Tan-
ken und Fahren von 5 km (3 mi) automa-
tisch zurückgestellt und verschwindet.
HINWEIS
Die Anzeige kann nach ihrer Rückstel-
lung nicht wieder zurück auf “F Trip”
geschaltet werden.
Der Tageskilometerzähler wird nach
Erreichen von 9999.9 zurückgestellt
und zählt dann weiter.
Der Kilometerzähler stoppt bei
999999 und kann nicht zurückgestellt
werden.
Ölwechsel-Intervallanzeige “Oil”
Diese Anzeige blinkt nach den ersten
1000 km (600 mi), dann bei 5000 km
(3000 mi) und danach alle 6000 km
(3500 mi) und weist darauf hin, dass das
Motoröl gewechselt werden sollte. Nach
dem Ölwechsel muss die Ölwechsel-Inter-
vallanzeige zurückgestellt werden.
Die Ölwechsel-Intervallanzeige zurück-
stellen
1. Den Schlüssel auf “ON” drehen.
2. Den Knopf “TRIP” drücken, bis “Oil”
(Ölwechsel-Kilometerzähler) ange-
zeigt wird, dann den Rückstellknopf
“RESET” 3 Sekunden lang drücken.
Der Ölwechsel-Kilometerzähler-Wert
blinkt.
U2DMG3G0.book Page 8 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-9
3
3. Den Rückstellknopf “RESET” 15 bis
20 Sekunden lang gedrückt halten.
4. Den Rückstellknopf “RESET” loslas-
sen und der Öl-Kilometerzähler-Wert
wird auf null zurückgestellt.
HINWEIS
Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls),
muss die Anzeige nach dem Ölwechsel zu-
rückgestellt werden, damit sie korrekt die
Fälligkeit des nächsten Ölwechsels signali-
siert. Um die Ölwechsel-Intervallanzeige
zurückzustellen, bevor das Ölwechsel-In-
tervall fällig geworden ist, dem obigen Ver-
fahren folgen.
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. 2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Ölwechsel-Intervallan-
zeige nicht auf, den Stromkreis von ei-
ner Yamaha-Fachwerkstatt prüfen
lassen.
Anzeige für den Keilriemenwechsel “V-
Belt”
Diese Anzeige blinkt alle 18000 km
(10500 mi), wenn der Keilriemen ausge-
wechselt werden muss. Nach dem Keilrie-
menwechsel muss die Keilriemenwechsel-
Intervallanzeige zurückgestellt werden.
Keilriemenwechsel-Anzeige zurückstel-
len
1. Den Schlüssel auf “ON” drehen.
2. Den Knopf “TRIP” drücken, bis “V-
Belt” (Keilriemenwechsel-Kilometer-
zähler) angezeigt wird, dann den
Rückstellknopf “RESET” 3 Sekunden
lang drücken. Der Keilriemenwechsel-
Kilometerzähler-Wert blinkt.
3. Den Rückstellknopf “RESET” 15 bis
20 Sekunden lang gedrückt halten.

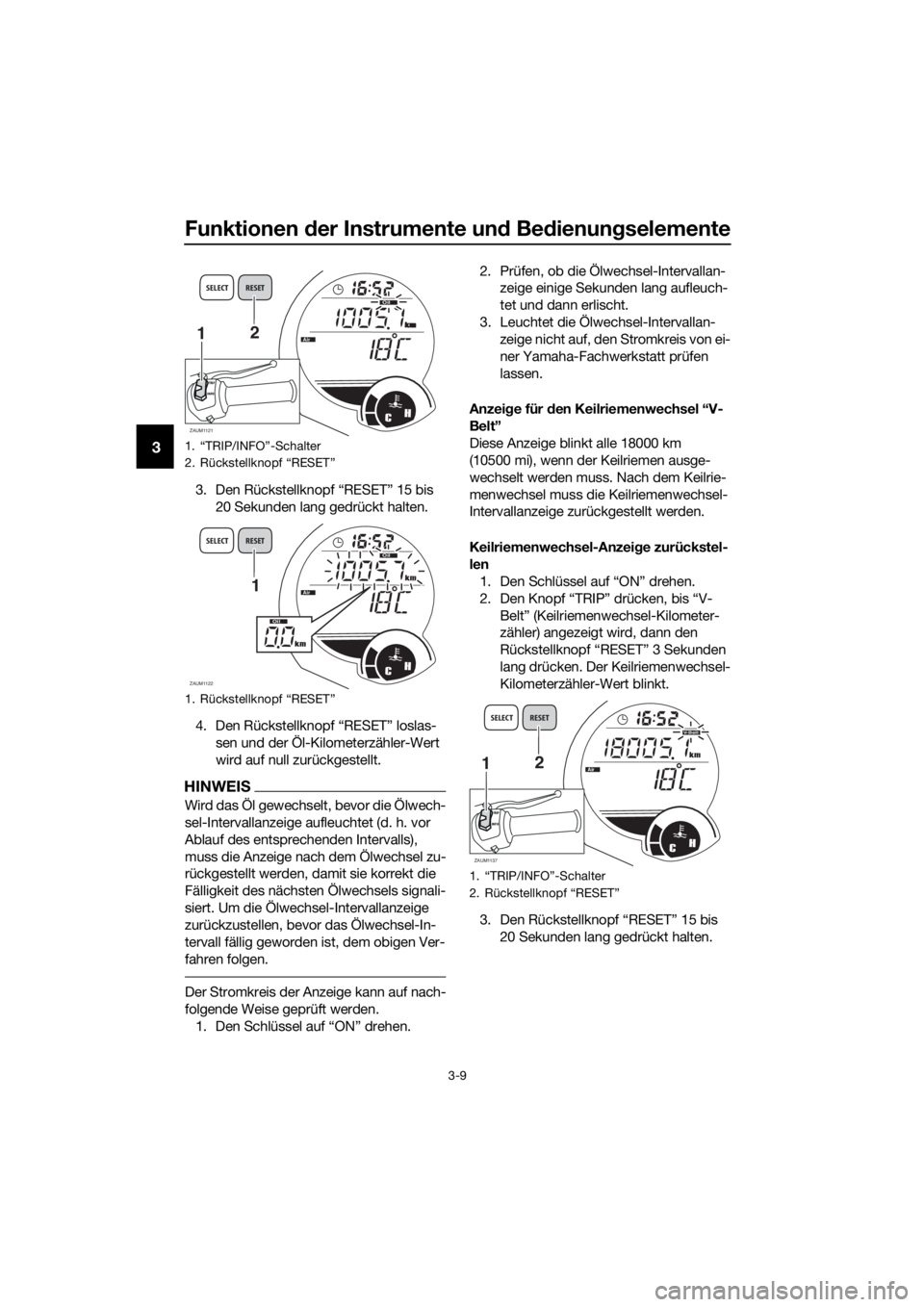

1. “TRIP/INFO”-Schalter
2. Rückstellknopf “RESET”
1. Rückstellknopf “RESET”
ZAUM1121CH
kmAir
OilOdo
1
INFOTRIP
2
SELECT RESET
km
ZAUM1122CH
kmAir
OilOdoSELECT RESET
km
Oil
1
1.
2.
ZAUM1137CH
kmAir
Odo
1
INFOTRIP
2
SELECT RESETV- B el
t
U2DMG3G0.book Page 9 Tuesday, May 24, 2016 9:38 AM
