2017 YAMAHA SCR950 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-2
3
DAU57670
ContactslotVia het contactslot worden het ontstekings-
systeem en de verlichtingssystemen be-
diend. De diverse standen van het
contactslot worden hierna beschreven.LET OP
DCA17961
Ge bruik geen metalen sleutelhan gers en
b ewaar niet meer dan één sleutel aan
d ezelf de sleutelhan ger. Terwijl het voer-
tui g rij dt kan een metalen sleutelhan ger,
metalen sleutelrin g of extra sleutel in
contact komen met omli ggende on der-
d elen en deze bescha dig en. Het is d aar-
om aan te rad en om een stoffen of
le deren sleutelhan ger te geb ruiken.
OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU38531
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en het
parkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.OPMERKINGDe koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat
de sleutel naar “OFF” wordt gedraaid, zelfs
als de motor afslaat.
DAU45752
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10073
Draai de contactsleutel nooit naar “OFF”
terwijl de machine rij dt; elektrische sy-
stemen wor den dan af geschakel d en
mo gelijk zult u zo de macht over het
stuur verliezen of een on geval veroorza-
ken.
DAU62271
(Parkeren)
De alarmverlichting en richtingaanwijzers
kunnen worden ingeschakeld, maar alle an-
dere elektrische systemen zijn uit. De sleu-
tel kan worden uitgenomen.
De sleutel moet in de “OFF”-stand worden
ingedrukt om naar “ ” te kunnen worden
gedraaid.
LET OP
DCA20760
Als u d e alarmverlichtin g of d e richtin g-
aanwijzers lan gdurig g eb ruikt, kan d it de
accu ontla den.
P
ON
OFF
UBL3D0D0.book Page 2 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-3
3
DAU4939C
Controlelampjes en waarschu-
win gslampjes
DAU11022
Controlelampje richtin gaanwijzers
“”
Dit controlelampje kn ippert wanneer een
richtingaanwijzer knippert.
DAU11061
Vrijstan dcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11256
Waarschuwin gslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden gaan
branden en dan uitgaan.
Als het waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid of blijft branden terwijl het
olieniveau correct is (zie pagina 6-12), laat
de machine dan controleren door een
Yamaha dealer.OPMERKING Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of
bij plotseling afremmen of optrekken,
er is dan echter geen sprake van een
storing. 
Dit model is uitgerust met een zelfdi-
agnosesysteem voor het circuit van
het waarschuwingslampje olieniveau.
Als er een probleem wordt gedetec-
teerd in het circuit van het waarschu-
wingslampje olieniveau, knippert het
waarschuwingslampje olieniveau her-
haaldelijk. Als dit zich voordoet, vraag
dan een Yamaha-dealer de machine
te controleren.
DAU11368
Waarschuwin gslampje bran dstofniveau
“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 2.8 L (0.74 US gal, 0.62 Imp.gal).
Vul in dat geval zo snel mogelijk brandstof
bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden gaan
branden en dan uitgaan.
Als het waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid of blijft branden nadat u
brandstof hebt bijgevuld, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
1. Waarschuwingslampje olieniveau “ ”
2. Controlelampje startblokkering “ ”
3. Controlelampje richtingaanwijzers “ ”
4. ABS-waarschuwingslampje “ ”
5. Waarschuwingslampje brandstofniveau “”
6. Waarschuwingslampje motorstoring “ ”
7. Vrijstandcontrolelampje “ ”
8. Controlelampje grootlicht “ ”
1
35 42
8
7
6
ABS
UBL3D0D0.book Page 3 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-4
3
OPMERKINGDit model is uitgerust met een zelfdiagno-
sesysteem voor het circuit van het waar-
schuwingslampje brandstofniveau. Als er
een probleem wordt gedetecteerd in het
circuit van het waarschuwingslampje
brandstofniveau, knippert het waarschu-
wingslampje brandstofniveau herhaaldelijk.
Als dit zich voordoet, vraag dan een
Yamaha-dealer de mach ine te controleren.
DAU73171
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden als
er een storing wordt gedetecteerd in de
motor of een ander regelsysteem van de
machine. Vraag in dat geval een Yamaha
dealer het boorddiagnosesysteem te con-
troleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Als het waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid of blijft branden, vraag dan
uw Yamaha dealer om de machine na te
zien.
DAU69891
ABS-waarschuwin gslampje “ ”
Onder normale omstandigheden gaat dit
waarschuwingslampje branden als de sleu-
tel naar “ON” wordt gedraaid en gaat het uit
zodra met een snelheid van 10 km/h
(6 mi/h) of hoger wordt gereden.
Als het ABS-waarschuwingslampje:  niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid
 gaat branden of knipperen tijdens het
rijden
 niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren.
(Zie pagina 3-9 voor uitleg over de werking
van het ABS-systeem.)
WAARSCHUWING
DWA16041
Als het ABS-waarschuwin gslampje niet
uit gaat zo dra met een snelheid van
10 km/h (6 mi/h) of hog er wordt g ered en,
of als het waarschuwin gslampje tij dens
het rij den gaat bran den of knipperen,
keert het remsysteem teru g naar con-
ventioneel remmen. Als een van de bo-
venstaan de gevallen zich voor doet, of
als het waarschuwin gslampje helemaal niet
gaat bran den, rij d an extra voorzich-
ti g om te voorkomen d at de remmen in
noo dsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mo gelijk door een Yamaha d ealer
controleren.
DAU73120
Controlelampje start blokkerin g“”
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
continu te knipperen om aan te geven dat
het startblokkeersysteem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld.
Het elektrisch circuit voor het controle-
lampje kan worden gecontroleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten en
dan uitgaan.
Als het controlelampje niet gaat branden
wanneer de sleutel naar “ON” wordt ge-
draaid, blijft branden of in een patroon
knippert, laat de machine dan nazien door
een Yamaha dealer. (Als er een probleem
wordt gedetecteerd in het startblokkeersy-
steem, gaat het controlelampje startblok-
kering in een patroon knipperen.)
ABS
UBL3D0D0.book Page 4 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-5
3
OPMERKINGAls het controlelampje startblokkering
knippert in het patroon 5 keer langzaam ge-
volgd door 2 keer snel, betreft dit mogelijk
een storing in het transpondersignaal. Als
deze fout zich voordoet, probeer dan het
volgende. 1. Houd andere startblokkeersleutels uit
de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co-
deersleutel.
3. Als de motor start, zet deze dan weer uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
DAU78680

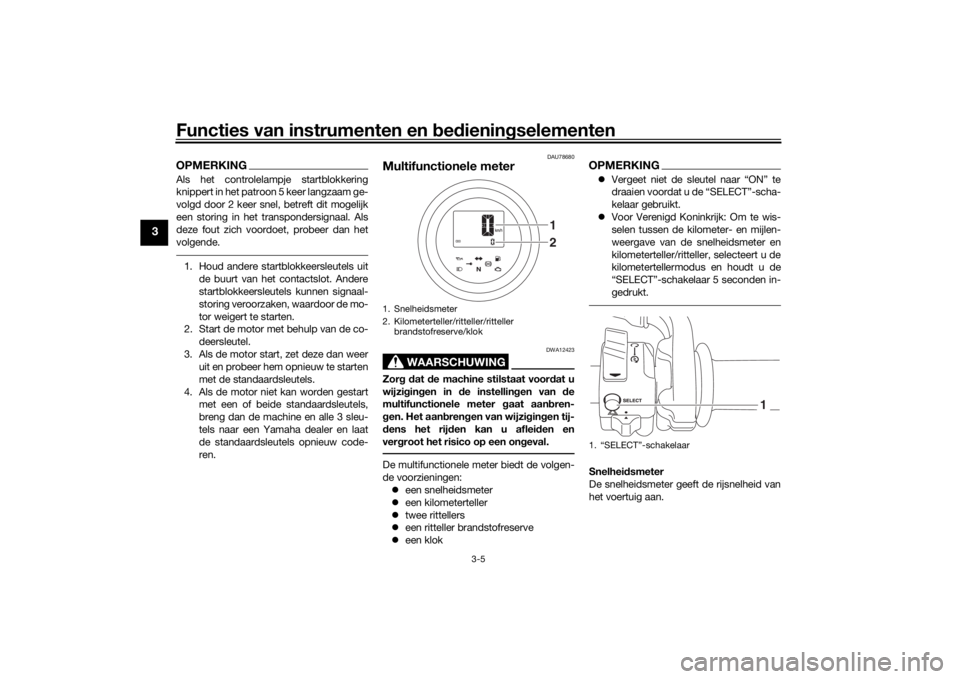

Multifunctionele meter
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter gaat aan bren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.De multifunctionele meter biedt de volgen-
de voorzieningen:
 een snelheidsmeter
 een kilometerteller
 twee rittellers
 een ritteller brandstofreserve
 een klok
OPMERKINGVergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”-scha-
kelaar gebruikt.
 Voor Verenigd Koninkrijk: Om te wis-
selen tussen de kilometer- en mijlen-
weergave van de snelheidsmeter en
kilometerteller/rittelle r, selecteert u de
kilometertellermodus en houdt u de
“SELECT”-schakelaar 5 seconden in-
gedrukt.Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
1. Snelheidsmeter
2. Kilometerteller/ritteller/ritteller brandstofreserve/klok
21
1. “SELECT”-schakelaar
1
UBL3D0D0.book Page 5 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-6
3
Kilometerteller, rittellers, ritteller voor
bran dstofreserve en klok
De kilometerteller toont de totale afgelegde
afstand.
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.
De brandstofreserve-ritteller toont de afge-
legde afstand sinds het waarschu-
wingslampje brandstofniveau ging
branden.
De klok geeft de tijd weer in een 12-uursin-
deling.OPMERKING De kilometerteller wordt vergrendeld
bij 999999. 
De rittellers worden teruggesteld en
blijven tellen nadat 999.9 is bereikt.
Gebruik tijdens normaal bedrijf de “SE-
LECT”-schakelaar om de weergave te wis-
selen tussen de kilometerteller “ODO”, de
rittellers “TRIP 1” en “TRIP 2” en de klok, in
de onderstaande volgorde:
ODO → TRIP 1 → TRIP 2 → klok → ODO
Als het waarschuwingslampje brandstofni-
veau gaat branden (zie pagina 3-3), wisselt
de weergave automatisch naar de brand-
stofreserve-ritteller “TRIP F” en wordt de
afgelegde afstand vanaf dat punt aangege-
ven. Gebruik in dat geval de “SELECT”-
schakelaar om te wisselen tussen de weer-
gaven van de diverse rittellers en de kilo-
meterteller in de onderstaande volgorde:
TRIP F → TRIP 1 → TRIP 2 → klok →
ODO → TRIP F
Om een ritteller terug te stellen, selecteert u
deze met de “SELECT”-schakelaar en
houdt u vervolgens de “SELECT”-schake-
laar één seconde lang ingedrukt. Als u de
brandstofreserve-ritteller niet handmatig
terugstelt, wordt deze automatisch terug-
gesteld zodra u na het tanken 5 km (3 mi)
hebt gereden. De ritteller verdwijnt dan
vanzelf van het display. De klok instellen
1. Gebruik de “SELECT”-schakelaar om
te wisselen naar de klokweergave.
2. Houd de “SELECT”-schakelaar 5 se- conden ingedrukt. De urenaanduiding
begint te knipperen.
3. Gebruik de “SELECT”-schakelaar om de uren in te stellen.
4. Houd de “SELECT”-schakelaar een
seconde ingedrukt en de minutenaan-
duiding zal gaan knipperen.
5. Gebruik de “SELECT”-schakelaar om
de minuten in te stellen.
6. Houd de “SELECT”-schakelaar een seconde ingedrukt om de klok te star-
ten.
1. Kilometerteller/ritteller/ritteller brandstofreserve/klok
1
1. Klok
1
UBL3D0D0.book Page 6 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-7
3
DAU1234M
StuurschakelaarsLinks Rechts
DAU12352
Lichtsi
gnaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.OPMERKINGAls de dimlichtschakelaar is ingesteld
op “ ”, heeft de lichtsignaalschakelaar
geen effect.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU68270
Startschakelaar/noo dstopschakelaar
“//”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en schuift u
de schakelaar vervolgens naar “ ”. Zie
pagina 5-1 voor startinstructies voordat u
de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
2134
1. Startschakelaar/noodstopschakelaar “//”
2. “SELECT”-schakelaar
3. Schakelaar alarmverlichting “ ”
213
UBL3D0D0.book Page 7 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-8
3
DAU12735
Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wo rdt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Ge bruik de alarmverlichtin g niet ged u-
ren de lan gere tij d als de motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU55701
“SELECT”-schakelaar
Deze schakelaar wordt gebruikt om selec-
ties te maken in de kilometer-, ritteller- en
klokweergave van de multifunctionele me-
ter.
Zie “Multifunctionele meter” op pagina 3-5
voor meer informatie.
DAU12822
Koppelin gshen delDe koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-16.)
DAU12872
Schakelped aalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij
het schakelen van de versnellingen van de
5-traps constant-mesh versnellingsbak op
deze motorfiets.
1. Koppelingshendel
1
1. Schakelpedaal
2. Vrijstand
1
2
5
4
3
2
N 1 5
4
3
2
N 1
UBL3D0D0.book Page 8 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-9
3
DAU12892
Remhen delDe remhendel bevindt aan de rechterzijde
van het stuur. Trek de hendel naar gas-
greep toe om de voorrem te bekrachtigen.
DAU12944
Rempe daalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU63040
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertuig is uitgerust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remwe gen.
 Op bepaal de oppervlakken, zoals
slechte we gen of grin dwe gen, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn dan zon der ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
1. Remhendel
1
1. Rempedaal
1
UBL3D0D0.book Page 9 Wednesday, November 9, 2016 3:08 PM
