Page 57 of 84

Periodiskt underhåll och justering
6-20
6
MAU22501
Bromsbelägg, bak
Kontrollera om bromsbeläggen bak är ska-
dade och mät beläggens tjocklek. Om ett
bromsbelägg är skadat eller om beläggets
tjocklek understiger 0.8 mm (0.03 in), bör
du låta en Yamaha-återförsäljare byta alla
bromsbelägg.
MAU43113
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varj e körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms
Bakbroms
TIPSBromsvätskebehållaren för bakbromsen är
placerad bakom panelen B. (Se sidan 6-9.)
VARNING
MWA16011
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.
Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
Var försiktig så att du inte får in vat-
ten eller damm när du fyller på
bromsvätska. Vatten sänker
1. Tjocklek på beläggen
1
1. Min-markering
1. Min-markering
1
1
Specificerad bromsvätska:
DOT 4
UBL3M0M0.book Page 20 Wednesday, November 9, 2016 4:11 PM
Page 58 of 84

Periodiskt underhåll och justering
6-21
6
bromsvätskans kokpunkt kraftigt
och kan resultera i ånglås och
smuts kan täppa till ventilerna i
ABS-enheten.
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbe-
läggens förslitning och om det finns läckor
i bromssystemet. Om bromsvätskenivån
sjunker plötsligt bör du be en Yamaha-åter-
försäljare att kontrollera orsaken innan du
kör fordonet.
MAU22733
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vid de intervall som anges under
OBS i tabellen för regelbunden skötsel och
smörjning. Dessutom bör oljetätningarna i
huvudcylinder och bromsok bytas samt
bromsslangar bytas vid de intervall som
anges nedan eller om bromssystemet är
skadat eller läcker. Oljetätningar: Byt vartannat år.
Bromsslangar: Byt vart fjärde år.
MAU23041
KuggremsspänningKuggremsspänningen bör kontrolleras och
justeras vid de intervall som anges i tabel-
len för regelbunden skötsel och smörjning.
MAU55773
För att kontrollera kuggremsspänningen
1. Ställ motorcykeln på sidostödet.
2. Notera den aktuella positionen på kuggremmen med hjälp av markering-
arna vid kuggremmens kontrollhål.
3. Notera positionen på kuggremmen när en kraft på 45 N (4.5 kgf, 10 lbf)
läggs på remmen med hjälp av en
remspänningsmätare som visas.1. Kuggrem
2. Markeringar2
1
UBL3M0M0.book Page 21 Wednesday, November 9, 2016 4:11 PM
Page 59 of 84

Periodiskt underhåll och justering
6-22
6
TIPSDu kan skaffa en remspänningsmätare hos
en Yamaha-återförsäljare.4. Beräkna remspänningen genom attsubtrahera det mätresultat som note-
rades i steg 2 från det mätresultat som
noterades i steg 3.
5. Om det är något fel på kuggrems- spänningen, låt en Yamaha-återför-
säljare justera det.
MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsälja re kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712] MAU23115
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten
direkt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa
om kabeln eller skyddet blir smutsigt.
1. Remspänningsmätare
2. KuggremsspänningKuggremsspänning:
6.0–8.0 mm (0.24–0.31 in)
6 8 10 12 14
1
2
Rekommenderat smörjmedel:Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UBL3M0M0.book Page 22 Wednesday, November 9, 2016 4:11 PM
Page 60 of 84
Periodiskt underhåll och justering
6-23
6
MAU44276
Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderade smörjmedel:Bromshandtag:
Silikonbaserat fett
Kopplingshandtag: Litiumbaserat fett
UBL3M0M0.book Page 23 Wednesday, November 9, 2016 4:11 PM
Page 61 of 84

Periodiskt underhåll och justering
6-24
6
MAU23203
Kontroll och smörjning av sido-
stödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas
vid behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som då
kan förlora kontrollen över motorcykeln.
MAU51951
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om framgaffeln är repig, skadad
eller om det läcker olja.
För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
Rekommenderat smörjmedel:Litiumbaserat fett
UBL3M0M0.book Page 24 Wednesday, November 9, 2016 4:11 PM
Page 62 of 84

Periodiskt underhåll och justering
6-25
6
MAU23285

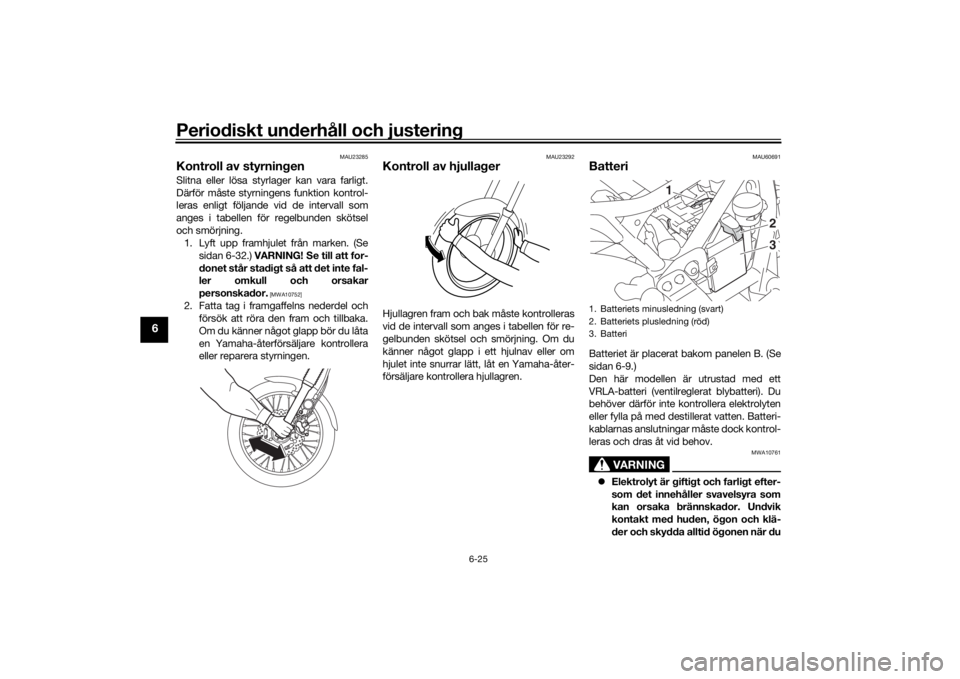

Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Lyft upp framhjulet från marken. (Se
sidan 6-32.) VARNING! Se till att for-
donet står stadigt så att det inte fal-
ler omkull och orsakar
personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAU60691
BatteriBatteriet är placerat bakom panelen B. (Se
sidan 6-9.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du1. Batteriets minusledning (svart)
2. Batteriets plusledning (röd)
3. Batteri
1
23
UBL3M0M0.book Page 25 Wednesday, November 9, 2016 4:11 PM
Page 63 of 84

Periodiskt underhåll och justering
6-26
6
arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återför säljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet 1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
UBL3M0M0.book Page 26 Wednesday, November 9, 2016 4:11 PM
Page 64 of 84

Periodiskt underhåll och justering
6-27
6
MAU57711
Byte av säkringarHuvudsäkringen, ABS-motorsäkringen och
säkringsdosorna som innehåller säkringar-
na för de enskilda kretsarna är placerade
under ägarens verktygslåda bakom pane-
len C. (Se sidan 6-9.)
TIPSFör att komma åt säkringen för ABS-motor
måste du ta bort startreläets skydd genom
att dra det uppåt.
Om en säkring är sönder, byt ut den enligt
följande.1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
1. Säkringsbox
2. Huvudsäkring
3. Säkring för ABS-motor
4. Reservsäkring för ABS-motor
3
2
4
1
1. Säkring för tändning
2. Säkring för ABS styrenhet
3. Säkring för signalsystem
4. Säkring för parkeringsljus
5. Backupsäkring (säkring för klocka och startspärrsystem)
6. Säkring för strålkastare
7. Reservsäkring
8. Säkring för bränsleinsprutningssystemet
9. ABS-solenoidsäkring
2 1
4
5
6
7
789
3
1. Startreläets skydd
2. Säkring för ABS-motor
3. Reservsäkring för ABS-motor
2
1
3
UBL3M0M0.book Page 27 Wednesday, November 9, 2016 4:11 PM
