2017 YAMAHA SCR950 Betriebsanleitungen (in German)

Technische Daten
8-1
8
Abmessun gen:Gesamtlänge:
2255 mm (88.8 in)
Gesamtbreite:
895 mm (35.2 in)
Gesamthöhe: 1170 mm (46.1 in)
Sitzhöhe: 830 mm (32.7 in)
Radstand:
1575 mm (62.0 in)
Bodenfreiheit: 145 mm (5.71 in)
Mindest-Wendekreis: 3.3 m (10.83 ft)Gewicht:Gewicht (fahrfertig):252 kg (556 lb)Motor:Verbrennungstakt:
4-Takt
Kühlsystem: Luftgekühlt
Ventiltrieb: SOHC
Zylinderanordnung:
V-Motor
Anzahl der Zylinder: 2-Zylinder
Hubraum: 942 cm3
Bohrung × Hub:
85.0 × 83.0 mm (3.35 × 3.27 in) Verdichtungsverhältnis:
9.0 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
SAE-Viskositätsklassen:
10W-40
Empfohlene Motorölqualität: API-Service SG oder höher,
JASO-Standard MA
Motoröl-Füllmenge: Ölwechsel:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Mit Ölfilterausbau: 4.00 L (4.23 US qt, 3.52 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Bleifreies Normalbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt): 13 L (3.4 US gal, 2.9 Imp.gal)
Davon Reserve:
2.8 L (0.74 US gal, 0.62 Imp.gal)Kraftstoff-Einspritzung :Drosselklappengehäuse:
Kennzeichnung:BS54 00
Zün dkerze(n):Hersteller/Modell:
NGK/CPR7EA-9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplun g:Kupplungsbauart:
Nass, MehrscheibenAntrie bsstran g:Primäruntersetzungsverhältnis:
1.674 (72/43)
Achsantrieb: Riemen
Sekundäruntersetzungsverhältnis:
2.333 (70/30)
Getriebeart: Klauengeschaltetes 5-Gang-Getriebe
Getriebeabstufung: 1. Gang:3.067 (46/15)
2. Gang: 2.063 (33/16)
3. Gang:
1.579 (30/19)
4. Gang: 1.259 (34/27)
5. Gang: 1.042 (25/24)Fahr gestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel: 29.0 Grad
UBL3G0G0.book Page 1 Wednesday, November 9, 2016 11:40 AM

Technische Daten
8-2
8
Nachlauf:130 mm (5.1 in)Vor derreifen:Ausführung:
Schlauchreifen
Dimension: 100/90-19M/C 57H
Hersteller/Typ: BRIDGESTONE/TRAIL WING 101 EHinterreifen:Ausführung:Schlauchreifen
Dimension: 140/80R17M/C 69H
Hersteller/Typ:
BRIDGESTONE/TRAIL WING 152 EZula dun g:Max. Gesamtzuladung:
205 kg (452 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):1 Person:
Vorn: 280 kPa (2.80 kgf/cm2, 41 psi)
Hinten: 280 kPa (2.80 kgf/cm2, 41 psi)
2 Personen:
Vorn: 280 kPa (2.80 kgf/cm2, 41 psi)
Hinten:
280 kPa (2.80 kgf/cm2, 41 psi)
Vor derra d:Rad-Bauart:
Speichenrad
Felgengröße:
19 x 2.50Hinterra d:Rad-Bauart:
Speichenrad
Felgengröße:
17M/C x MT3.50Vor derra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4Hinterra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder:
Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg: 120 mm (4.7 in)Hinterra d-Fe derun g:Bauart:
Schwinge
Feder: Spiralfeder Stoßdämpfer:
Gashydraulischer Dämpfer
Federweg: 70 mm (2.8 in)
Elektrische Anlag e:Bordnetzspannung:
12 V
Zündsystem: TCI
Lichtmaschine:
Drehstromgenerator mit
PermanentmagnetBatterie:Typ:YTZ14S
Spannung, Kapazität: 12 V, 11.2 Ah (10 HR)Scheinwerfer:Lampenart:
HalogenlampeLampenleistun g:Scheinwerfer:
H4, 60.0 W/55.0 W
Bremslicht/Rücklicht: LED
Blinklicht vorn: 21.0 W
Blinklicht hinten:
21.0 W
Standlicht vorn: 5.0 W
Kennzeichenbeleuchtung: 5.0 W
UBL3G0G0.book Page 2 Wednesday, November 9, 2016 11:40 AM

Technische Daten
8-3
8
Instrumentenbeleuchtung:EL (Elektrolumineszent)
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte: LED
Blinker-Kontrollleuchte: LED
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte: LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LEDSicherung :Hauptsicherung:
40.0 A
Scheinwerfersicherung: 20.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung: 15.0 A
Parkleuchten-Sicherung: 15.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung: 15.0 A
Zusatzsicherung:
7.5 A
UBL3G0G0.book Page 3 Wednesday, November 9, 2016 11:40 AM

Kundeninformation
9-1
9
GAU53562

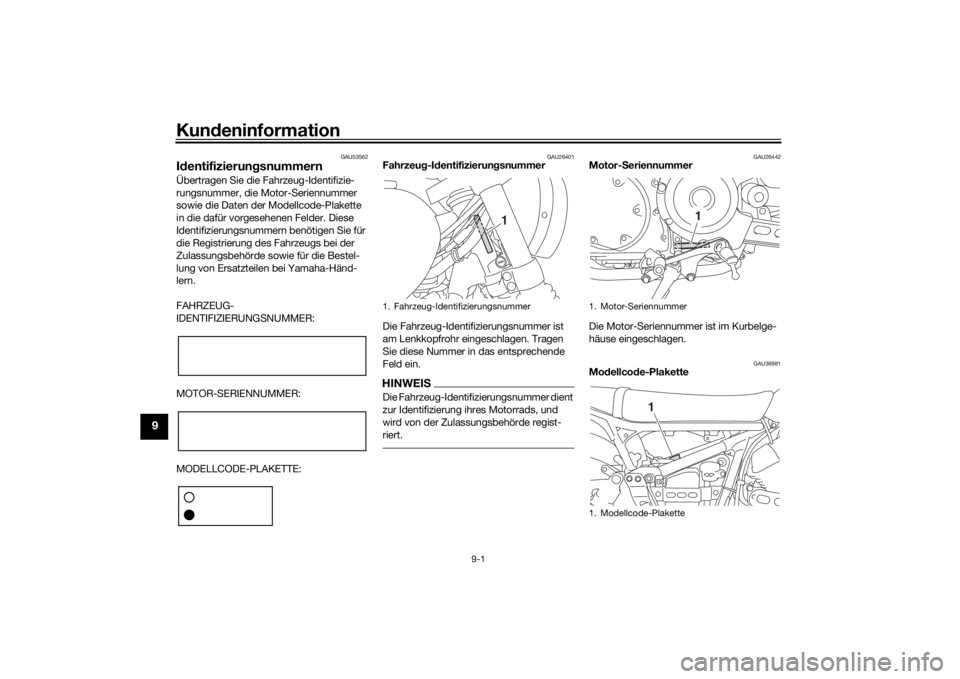

Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeu g-I dentifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU36981
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UBL3G0G0.book Page 1 Wednesday, November 9, 2016 11:40 AM

Kundeninformation
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men hinter der Abdeckung B angebracht.
(Siehe Seite 6-9.) Übertragen Sie Informati-
onen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
GAU69910
Dia gnose- Steckver bin derDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU74701
Fahrzeu gdatenaufzeichnun gDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs- sowie Entwicklungszwecken
dienen. Diese Daten werden nur hochgela-
den, wenn ein spezielles Yamaha-Diagno-
segerät am Fahrzeug angebracht ist, bei-
spielsweise bei der Durchführung von
Wartungen oder Servicemaßnahmen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
 Fahrzeugstatus un d Motorleistungs-
daten
 Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Yamaha gibt diese Daten ausschließlich in
folgenden Fällen weiter:  Mit dem Einverständnis des Fahrzeu-
geigentümers
 Im Falle von gesetzlicher Verpflich-
tung
 Im Falle von Rechtsstreitigkeiten von
Yamaha
1. Diagnose-Steckverbinder
1
UBL3G0G0.book Page 2 Wednesday, November 9, 2016 11:40 AM

Kundeninformation
9-3
9
 Zum Zwecke allgemeiner Forschung
durch Yamaha, wenn die Daten nicht
in Bezug zu einem bestimmten Fahr-
zeug oder Eigentümer stehen
UBL3G0G0.book Page 3 Wednesday, November 9, 2016 11:40 AM

10-1
10
Index
AAbblendschalter ..................................... 3-8
Abdeckungen, abnehmen und
montieren ............................................. 6-9
ABS....................................................... 3-10
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-4
Anzeigeleuchte des Wegfahrsperren-Systems .................... 3-5BBatterie ................................................. 6-26
Blinker-Kontrollleuchte ........................... 3-3
Blinkerlampe, auswechseln .................. 6-31
Blinkerschalter ........................................ 3-8
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-23
Bremsflüssigkeitsstand, prüfen ............ 6-20
Bremsflüssigkeit, wechseln .................. 6-22
Bremslicht/Rücklicht ............................ 6-31
Bremslichtschalter ................................ 6-19DDatenaufzeichnung, Fahrzeug ................ 9-2
Diagnose-Steckverbinder ....................... 9-2
Durchhang des Antriebsriemens .......... 6-22EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen .......................... 3-16
Fehlersuchdiagramm ............................ 6-35
Fehlersuche .......................................... 6-33
Fernlicht-Kontrollleuchte ........................ 3-3
Fußbremshebel..................................... 3-10 Fußbrems- und Schalthebel, prüfen
und schmieren ................................... 6-24
Fußschalthebel ....................................... 3-9
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-23HHandbremshebel.................................. 3-10
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-24
Hupenschalter ........................................ 3-8IIdentifizierungsnummern ........................ 9-1KKanister ................................................ 6-12
Katalysator ........................................... 3-14
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-32
Kontrollleuchten und Warnleuchten ....... 3-3
Kraftstoff .............................................. 3-12
Kraftstofftank-Belüftungsschlauch/ -Überlaufschlauch.............................. 3-14
Kraftstoff, Tipps zum Sparen ................. 5-3
Kupplungshebel ..................................... 3-9
Kupplungshebel-Spiel, einstellen......... 6-18LLage der Teile......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-3
Lenkerarmaturen .................................... 3-8
Lenkschloss ......................................... 3-15
Lenkung, prüfen ................................... 6-26
Lichthupenschalter................................. 3-8
Luftfiltereinsatz, ersetzen ..................... 6-15
MModellcode-Plakette .............................. 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone .................. 6-12
Motorrad aufbocken ............................. 6-33
Motor-Seriennummer ............................. 9-1
Motorstart-/stoppschalter ...................... 3-8
Motorstörungs-Warnleuchte................... 3-4
Multifunktionsmesser-Einheit ................. 3-6OÖlstand-Warnleuchte.............................. 3-3PParken..................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-18
Radlager, prüfen ................................... 6-26
Reifen.................................................... 6-16
Reserve-Warnleuchte ............................. 3-4SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen .......... 6-20
Scheinwerferlampe, auswechseln ........ 6-29
Seitenständer........................................ 3-17
Seitenständer, prüfen und schmieren ........................................... 6-25
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-28
Spiel des Gasdrehgriffs, prüfen ............ 6-15
Spiel des Handbremshebels, prüfen .... 6-19
Standlichtlampe, auswechseln ............. 6-30
System der Wegfahrsperre ..................... 3-1
UBL3G0G0.book Page 1 Wednesday, November 9, 2016 11:40 AM

Index
10-2
10
TTankverschluss ..................................... 3-12
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-25VVentilspiel.............................................. 6-16
Vorsicht bei Mattfarben .......................... 7-1WWahlknopf SELECT ................................ 3-9
Warnblinkschalter ................................... 3-8
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5ZZündkerzen, prüfen............................... 6-11
Zündschloss ........................................... 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-17
UBL3G0G0.book Page 2 Wednesday, November 9, 2016 11:40 AM
