Regelmäßige Wartung und Einstellung
6-7
6
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier
Jahre erneuern.
UBR3G1G0.book Page 7 Friday, August 5, 2016 4:01 PM

Regelmäßige Wartung und Einstellung
6-8
6
GAU18782
Verkleidungsteile abnehmen und
montieren
Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAUM3480
Verkleidungsteil A
Verkleidungsteil abnehmen
Die Schrauben entfernen und das Verklei-
dungsteil abnehmen.Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
Verkleidungsteil B
Verkleidungsteil abnehmen
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-8.)
2. Die dargestellten Schrauben entfer-
nen und das Verkleidungsteil abneh-
men.
Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
2. Das Verkleidungsteil A montieren.
1. Verkleidungsteil A
2. Verkleidungsteil B
1. Verkleidungsteil A
2. Schraube
ZAUM1204
ZAUM12052
1
1. Schraube
2. Verkleidungsteil B
1. Schraube
2. Verkleidungsteil B
ZAUM1219
FULL
LOW
1
ZAUM1206
YA M A H
A
12
UBR3G1G0.book Page 8 Friday, August 5, 2016 4:01 PM

Regelmäßige Wartung und Einstellung
6-9
6
GAU19607
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEIS
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
Zündkerze montieren
1. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper
vom Gewinde abwischen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/CR9E
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
1
ZAUM0037
UBR3G1G0.book Page 9 Friday, August 5, 2016 4:01 PM

Regelmäßige Wartung und Einstellung
6-10
6
2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
3. Den Zündkerzenstecker aufsetzen.
GAUM3491
Motoröl und Ölfiltereinsatz
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen,
den Messstab abwischen, in die Ein-
füllöffnung zurückstecken (ohne ihn
hineinzuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen. ACHTUNG: Das Fahr-
zeug nicht benutzen, bis Sie sicher-
gestellt haben, dass der Ölstand
ausreichend ist.
[GCA10012]
HINWEIS
Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
Anzugsmoment:
Zündkerze:
12.5 N·m (1.25 kgf·m, 9.04 lb·ft)
1. Motoröl-Einfüllschraubverschluss
UBR3G1G0.book Page 10 Friday, August 5, 2016 4:01 PM

Regelmäßige Wartung und Einstellung
6-11
6
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
5. Den Einfüllschraubverschluss anbrin-
gen.

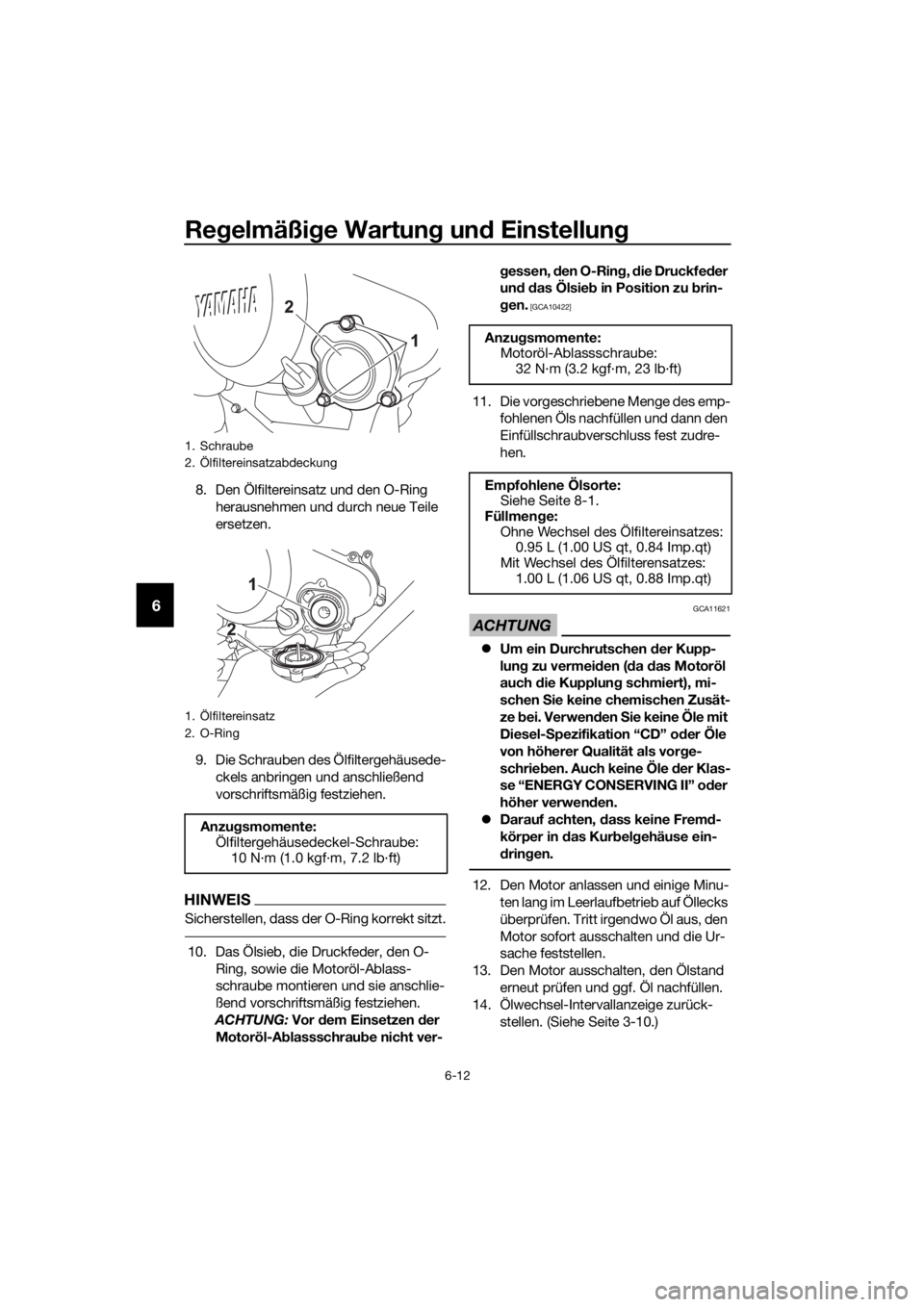

Öl wechseln (mit/ohne Filterwechsel)
1. Das Verkleidungsteil B abnehmen.
(Siehe Seite 6-8.)
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Die im Bordwerkzeug enthaltene Mo-
toröl-Ablassvorrichtung unter der Ab-
lassschraube des Kurbelgehäuses an-
bringen.
4. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.5. Den Deckel der Motoröl-Einfüllöff-
nung und die Motoröl-Ablassschrau-
be, zusammen mit dem O-Ring, der
Druckfeder und dem Ölsieb entfernen,
um das Motoröl aus dem Kurbelge-
häuses abzulassen. ACHTUNG:
Beim Herausschrauben der Motor-
öl-Ablassschraube fallen der O-
Ring, die Druckfeder und das Ölsieb
heraus. Darauf achten, dass diese
Teile nicht verloren gehen.
[GCA11002]
6. Das Ölsieb mit einem Lösungsmittel
reinigen.
HINWEIS
Die Schritte 7…9 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.
7. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.
1. Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung

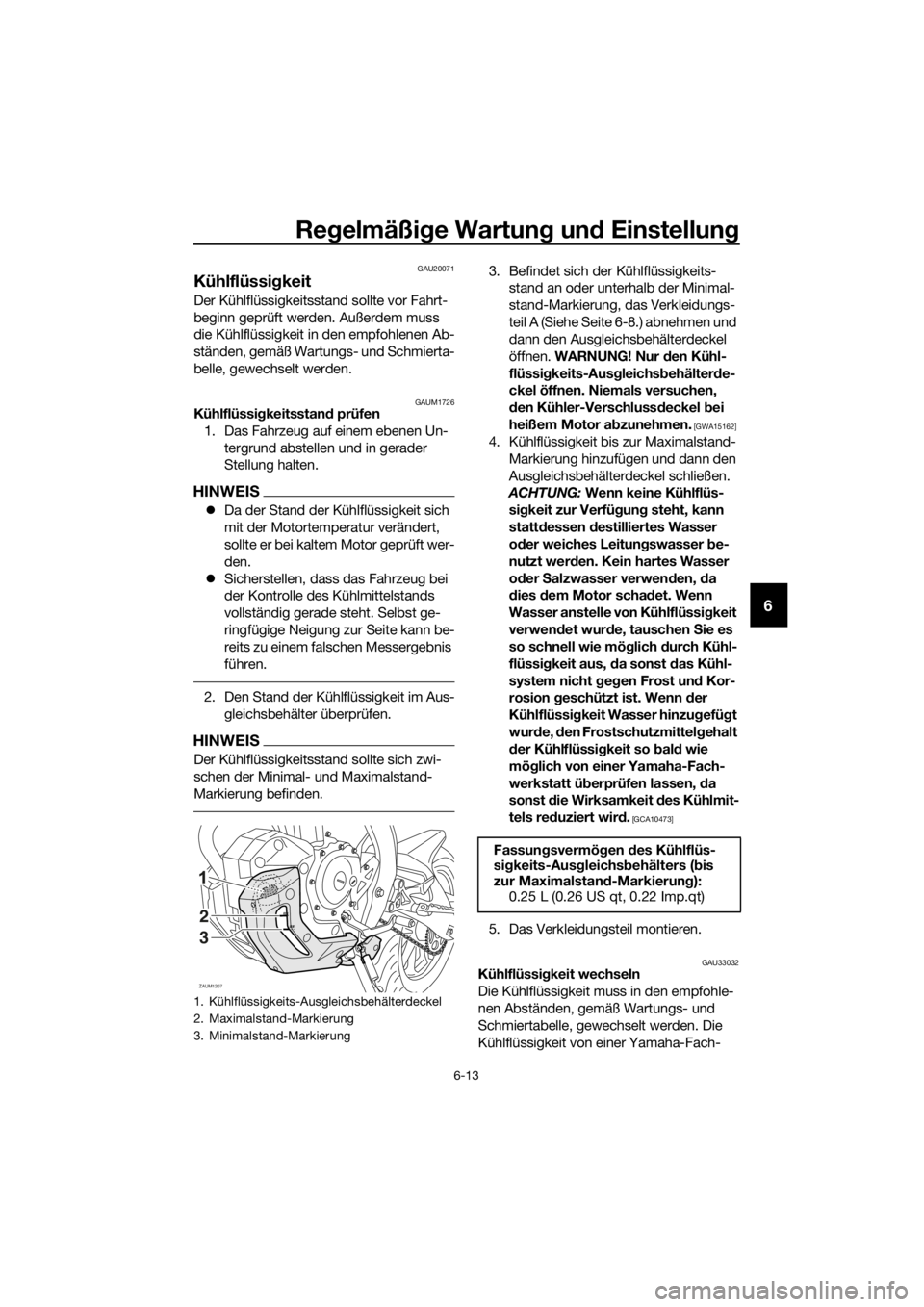

1. Motoröl-Ablassschraube (Kurbelgehäuse)
2. Motoröl-Ablassvorrichtung
1
2
3
ZAUE1300
ZAUM1467
2
1. Motoröl-Ablassschraube
2. O-Ring
3. Druckfeder
4. Spanner
5. Ölwanne
UBR3G1G0.book Page 11 Friday, August 5, 2016 4:01 PM

Regelmäßige Wartung und Einstellung
6-12
6
8. Den Ölfiltereinsatz und den O-Ring
herausnehmen und durch neue Teile
ersetzen.
9. Die Schrauben des Ölfiltergehäusede-
ckels anbringen und anschließend
vorschriftsmäßig festziehen.
HINWEIS
Sicherstellen, dass der O-Ring korrekt sitzt.
10. Das Ölsieb, die Druckfeder, den O-
Ring, sowie die Motoröl-Ablass-
schraube montieren und sie anschlie-
ßend vorschriftsmäßig festziehen.
ACHTUNG: Vor dem Einsetzen der
Motoröl-Ablassschraube nicht ver-gessen, den O-Ring, die Druckfeder
und das Ölsieb in Position zu brin-
gen.
[GCA10422]
11. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
ACHTUNG
GCA11621
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
12. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
13. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
14. Ölwechsel-Intervallanzeige zurück-
stellen. (Siehe Seite 3-10.)
1. Schraube
2. Ölfiltereinsatzabdeckung
1. Ölfiltereinsatz
2. O-Ring
Anzugsmomente:
Ölfiltergehäusedeckel-Schraube:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
Anzugsmomente:
Motoröl-Ablassschraube:
32 N·m (3.2 kgf·m, 23 lb·ft)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.00 L (1.06 US qt, 0.88 Imp.qt)
UBR3G1G0.book Page 12 Friday, August 5, 2016 4:01 PM

Regelmäßige Wartung und Einstellung
6-13
6
GAU20071

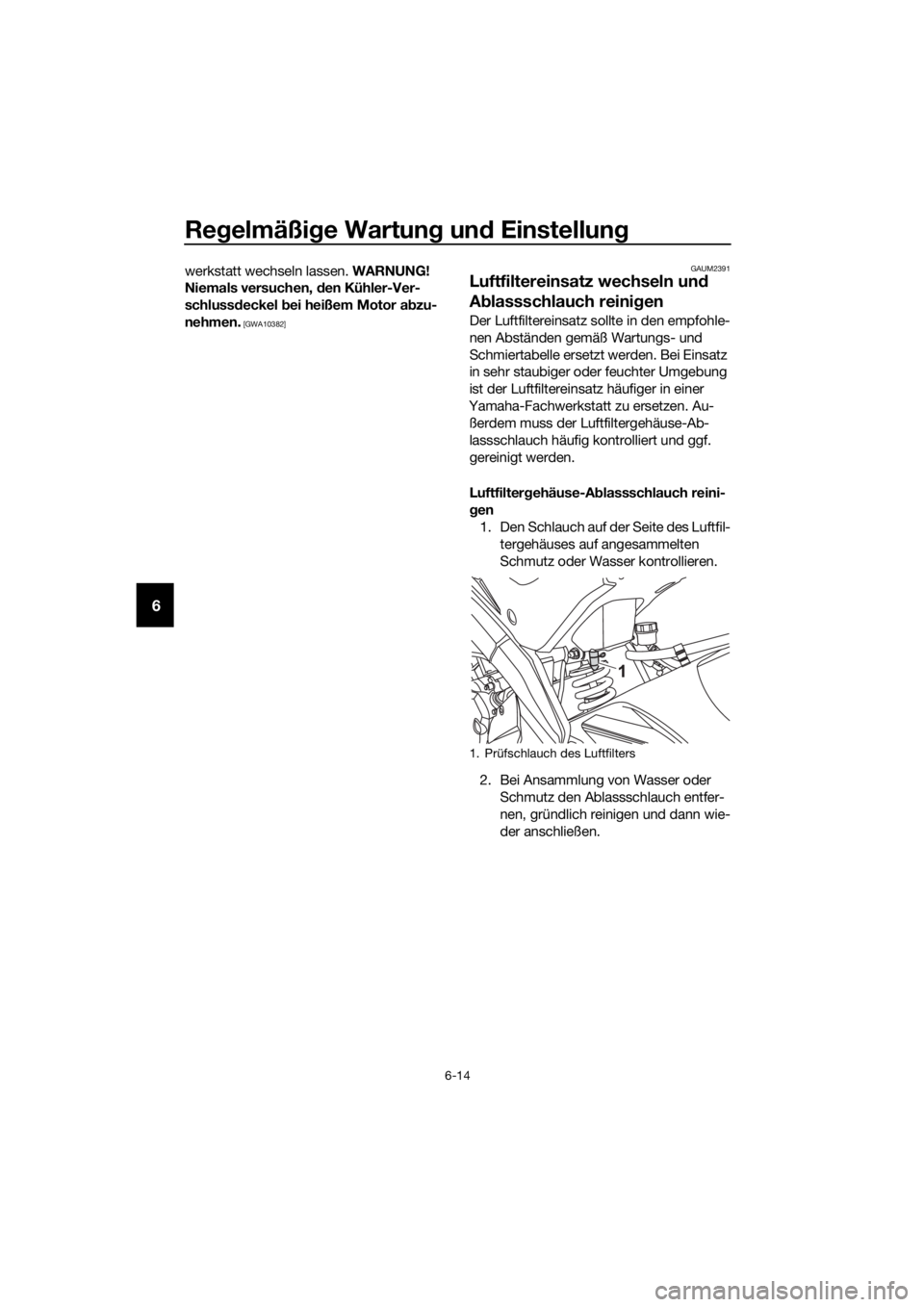

Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUM1726Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten.
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
3. Befindet sich der Kühlflüssigkeits-
stand an oder unterhalb der Minimal-
stand-Markierung, das Verkleidungs-
teil A (Siehe Seite 6-8.) abnehmen und
dann den Ausgleichsbehälterdeckel
öffnen. WARNUNG! Nur den Kühl-
flüssigkeits-Ausgleichsbehälterde-
ckel öffnen. Niemals versuchen,
den Kühler-Verschlussdeckel bei
heißem Motor abzunehmen.
[GWA15162]
4. Kühlflüssigkeit bis zur Maximalstand-
Markierung hinzufügen und dann den
Ausgleichsbehälterdeckel schließen.
ACHTUNG: Wenn keine Kühlflüs-
sigkeit zur Verfügung steht, kann
stattdessen destilliertes Wasser
oder weiches Leitungswasser be-
nutzt werden. Kein hartes Wasser
oder Salzwasser verwenden, da
dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssigkeit
verwendet wurde, tauschen Sie es
so schnell wie möglich durch Kühl-
flüssigkeit aus, da sonst das Kühl-
system nicht gegen Frost und Kor-
rosion geschützt ist. Wenn der
Kühlflüssigkeit Wasser hinzugefügt
wurde, den Frostschutzmittelgehalt
der Kühlflüssigkeit so bald wie
möglich von einer Yamaha-Fach-
werkstatt ü
berprüfen lassen, da
sonst die Wirksamkeit des Kühlmit-
tels reduziert wird.
[GCA10473]
5. Das Verkleidungsteil montieren.
GAU33032Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Maximalstand-Markierung
3. Minimalstand-Markierung
ZAUM1207
FULL
LOW2
3
Fassungsvermögen des Kühlflüs-
sigkeits-Ausgleichsbehälters (bis
zur Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
UBR3G1G0.book Page 13 Friday, August 5, 2016 4:01 PM

Regelmäßige Wartung und Einstellung
6-14
6
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor abzu-
nehmen.
[GWA10382]GAUM2391
Luftfiltereinsatz wechseln und
Ablassschlauch reinigen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger in einer
Yamaha-Fachwerkstatt zu ersetzen. Au-
ßerdem muss der Luftfiltergehäuse-Ab-
lassschlauch häufig kontrolliert und ggf.
gereinigt werden.
Luftfiltergehäuse-Ablassschlauch reini-
gen
1. Den Schlauch auf der Seite des Luftfil-
tergehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
1. Prüfschlauch des Luftfilters
UBR3G1G0.book Page 14 Friday, August 5, 2016 4:01 PM
