Inhaltsverzeichnis
Standlichter .................................. 6-36
Rücklicht/Bremslicht .................... 6-36
Blinkerlampe auswechseln ........... 6-37
Kennzeichenbeleuchtungs-Lampe
wechseln ................................... 6-37
Motorrad aufbocken ..................... 6-38
Fehlersuche .................................. 6-38
Fehlersuchdiagramme .................. 6-39
Pflege und Lagerung des
Motorrads......................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-4
Technische Daten............................ 8-1
Kundeninformation.......................... 9-1
Identifizierungsnummern ................ 9-1
Diagnose-Steckverbinder ............... 9-2
Fahrzeugdatenaufzeichnung .......... 9-2
Index................................................ 10-1
UBR3G1G0.book Page 2 Friday, August 5, 2016 4:01 PM

Regelmäßige Wartung und Einstellung
6-38
6
GAU67131
Motorrad aufbocken
Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, geeignete Monta-
geständer verwendet werden.
Vor der Wartungsarbeit prüfen, ob das Mo-
torrad sicher und senkrecht steht.
GAU25872
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.

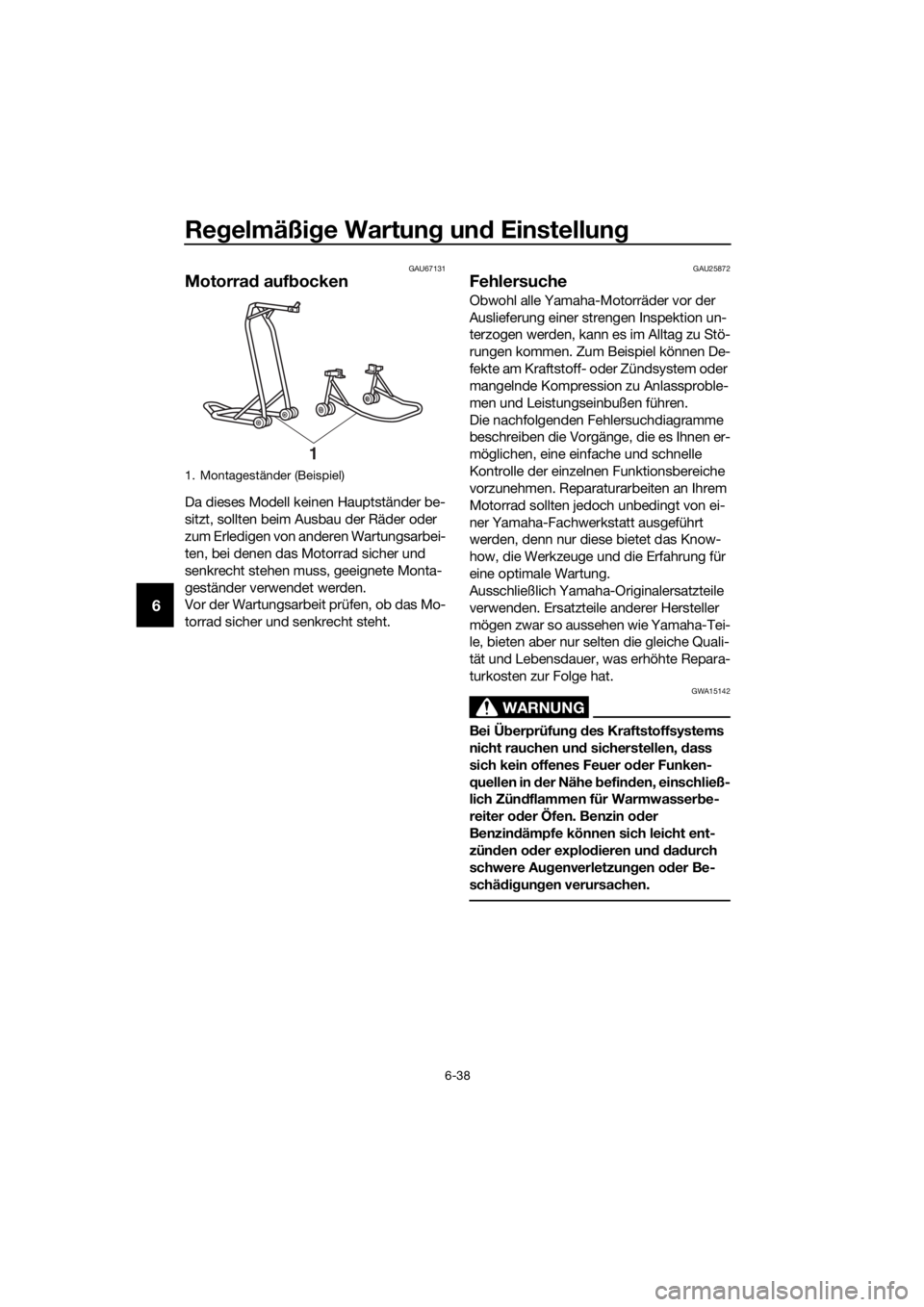

1. Montageständer (Beispiel)
1
UBR3G1G0.book Page 38 Friday, August 5, 2016 4:01 PM

Regelmäßige Wartung und Einstellung
6-39
6
GAU68070

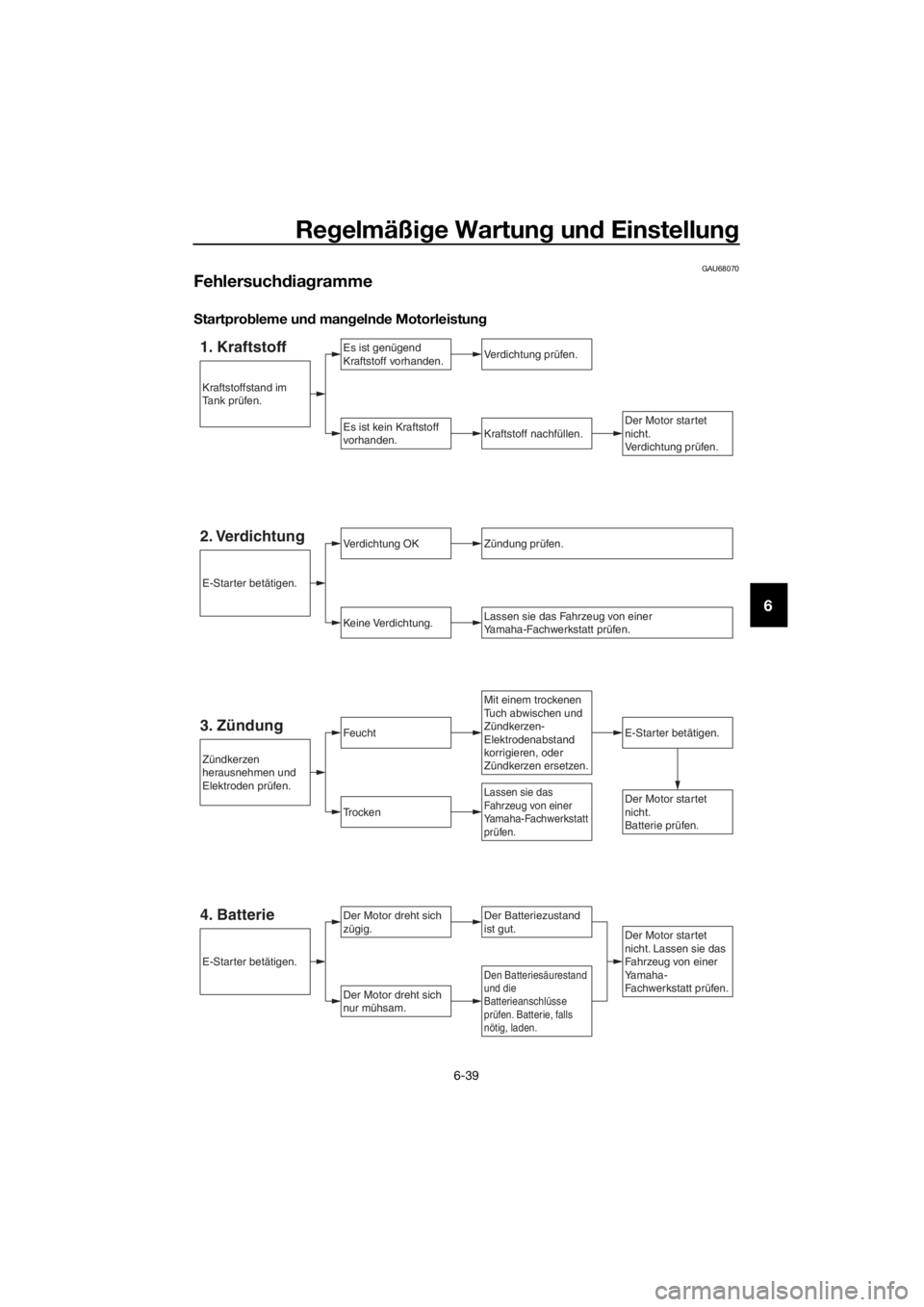

Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
1. KraftstoffEs ist genügend
Kraftstoff vorhanden.
Es ist kein Kraftstoff
vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor dreht sich
zügig.
Der Motor dreht sich
nur mühsam.
Der Motor startet
nicht.
Verdichtung prüfen.
Mit einem trockenen
Tuch abwischen und
Zündkerzen-
Elektrodenabstand
korrigieren, oder
Zündkerzen ersetzen.
Den Batteriesäurestand
und die
Batterieanschlüsse
prüfen. Batterie, falls
nötig, laden.
Der Motor startet
nicht. Lassen sie das
Fahrzeug von einer
Yamaha-
Fachwerkstatt prüfen.
4. BatterieDer Batteriezustand
ist gut.
3. ZündungFeuchtE-Starter betätigen.
TrockenDer Motor startet
nicht.
Batterie prüfen.Lassen sie das
Fahrzeug von einer
Yamaha-Fachwerkstatt
prüfen.
Zündkerzen
herausnehmen und
Elektroden prüfen.
E-Starter betätigen.
E-Starter betätigen.
Kraftstoffstand im
Tank prüfen.
Keine Verdichtung.
Verdichtung OKZündung prüfen.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
2. Verdichtung
UBR3G1G0.book Page 39 Friday, August 5, 2016 4:01 PM

10-1
10
Index
A
Abblendschalter ................................... 3-12
ABS ...................................................... 3-15
Abstellen................................................. 7-4
ABS-Warnleuchte................................... 3-3
Antriebsketten-Durchhang ................... 6-25
Antriebskette, säubern und
schmieren .......................................... 6-26
B
Batterie ................................................. 6-31
Blinker-Kontrollleuchte ........................... 3-2
Blinkerlampe, auswechseln.................. 6-37
Blinkerschalter...................................... 3-12
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-27
Bremsflüssigkeitsstand, prüfen ............ 6-23
Bremsflüssigkeit, wechseln .................. 6-24
Bremslichtschalter................................ 6-22
D
Datenaufzeichnung, Fahrzeug ............... 9-2
Diagnose-Steckverbinder....................... 9-2
E
Einfahrvorschriften ................................. 5-4
F
Fahrersitz.............................................. 3-19
Fahrzeug-Identifizierungsnummer ......... 9-1
Fehlersuchdiagramme.......................... 6-39
Fehlersuche .......................................... 6-38
Fernlicht-Kontrollleuchte ........................ 3-2
Fußbremshebel .................................... 3-15
Fußbremshebel, prüfen und
schmieren .......................................... 6-28
Fußschalthebel ..................................... 3-14
G
Gasdrehgriff und Gaszug, kontrollieren
und schmieren ................................... 6-27
H
Handbremshebel .................................. 3-14
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-28
Hupenschalter ...................................... 3-12
I
Identifizierungsnummern ........................ 9-1
Info-Schalter......................................... 3-13
K
Katalysator ........................................... 3-18
Kennzeichenbeleuchtungs-Lampe,
wechseln ............................................ 6-37
Kontrollleuchten und Warnleuchten ....... 3-2
Kraftstoff............................................... 3-17Kraftstoff, Tipps zum Sparen .................. 5-4
Kühlflüssigkeit....................................... 6-13
Kupplungshebel .................................... 3-13
Kupplungshebel-Spiel, einstellen ......... 6-20
L
Lage der Teile ......................................... 2-1
Leerlaufdrehzahl, prüfen ....................... 6-15
Leerlauf-Kontrollleuchte ......................... 3-2
Lenkerarmaturen................................... 3-12
Lenkung, prüfen .................................... 6-30
Lichthupenschalter ............................... 3-12
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen........................ 6-14
M
Modellcode-Plakette............................... 9-1
Motoröl und Ölfiltereinsatz.................... 6-10
Motorrad aufbocken ............................. 6-38
Motor starten .......................................... 5-2
Motorstoppschalter .............................. 3-12
Motorstörungs-Warnleuchte................... 3-3
Multifunktionsmesser-Einheit ................. 3-4
P
Parken..................................................... 5-5
Pflege ...................................................... 7-1
R
Räder .................................................... 6-19
Radlager, prüfen ................................... 6-31
Reifen .................................................... 6-17
Reserve-Warnleuchte ............................. 3-2
Rücklicht/Bremslicht ............................. 6-36
S
Schalten .................................................. 5-3
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen............................... 6-22
Scheinwerferlampe, wechseln .............. 6-34
Schwingen-Drehpunkte, schmieren ..... 6-29
Seitenständer ........................................ 3-20
Seitenständer, prüfen und schmieren... 6-29
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ......................... 6-33
Spiel des Fußbremshebels,
einstellen............................................. 6-21
Spiel des Gasdrehgriffs, einstellen ....... 6-15
Standlichter........................................... 6-36
Starterschalter ...................................... 3-12
T
Tankverschluss ..................................... 3-16
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-30
