2017 YAMAHA MT-10 ECO mode

FAU70091
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis
avec le véhicule en cas de vente de ce dernier.
Date :
Signature du responsable : 28 avril 2016
Produit : IMMOBILISATEUR
Modèle : 1MC-00
Livré par
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japon
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011 + Amd.2:2013
EN 62479: 2010
Hiroshi Kamiiizaka
DIRECTEUR GÉNÉRAL
ASSURANCE QUALITÉ 97/24/CE du 17/06/1997
EN 300 330-1 V1.8.1
EN 300 330-2 V1.6.1Dossier de construction technique détenu parYAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japon
Directive R&TTE
(Article 3.1(a) Sécurité)
Directive R&TTE
(Article 3.1(b) CEM)
Directive R&TTE
(Article 3.2 Spectre)
DÉCLARATION DE CONFORMITÉ Pour
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japon
Norme de conformité utilisée
Pratiques de conformité
Nous déclarons sous notre responsabilité que le ou les produits so\
nt conformes aux principales exigences et autres exigences pertinentes de la Directive (1999/5/CE) concernant les
équipements hertziens et les équipements terminaux de téléco\
mmunications (R&TTE).
Date of issue:
Signature of Responsible Person: April 28, 2016
Product: IMMOBILIZER
Model: 1MC-00
Supplied by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011 + Amd.2:2013
EN 62479: 2010
Hiroshi Kamiiizaka
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EC from 17.06.1997
EN 300 330-1 V1.8.1
EN 300 330-2 V1.6.1
Technical Construction File held by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE Directive
(Article 3.1(a) Safety)
R&TTE Directive
(Article 3.1(b) EMC)
R&TTE Directive
(Article 3.2 Spectrum)
DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
B67-9-F1_1_Hyoshi.indd 22017/01/26 14:40:46

1-3
Consignes de sécurité
1
2
3
4
5
6
7
8
9
10
11
12

Ne pas faire tourner un moteur à l’inté-
rieur d’un bâtiment. Même si l’on tente
de faire évacuer les gaz d’échappe-
ment à l’aide de ventilateurs ou en ou-
vrant portes et fe nêtres, le monoxyde
de carbone peut atteindre rapidement
des concentrations dangereuses.

Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les
granges, garages ou abris d’auto.

Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouver-
tures comme portes ou fenêtres.
Charge
L’ajout d’accessoires ou de bagages peut
réduire la stabilité et la maniabilité de la
moto si la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident, monter
accessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la
conduite d’une moto chargée d’accessoires
ou de bagages. Voici quelques directives à
suivre concernant les accessoires et le
chargement de cette moto :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum. Laconduite d’un véhicule surchargé peut
être la cause d’un accident.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :

Les bagages et les accessoires doi-
vent être fixés aussi bas et près de la
moto que possible. Attacher soigneu-
sement les bagages les plus lourds
près du centre de la moto et répartir le
poids également de chaque côté afin
de ne pas la déséquilibrer.

Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les
bagages sont correctement attachés
avant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.
Régler correctement la suspension
(pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de gon-
flage des pneus.
Ne jamais placer des objets lourds ou volumineux sur le guidon, la
fourche ou le garde-boue avant.
Ces objets (ex. : sac de couchage, sac à dos ou tente) peuvent désta-
biliser la direction et rendre le ma-
niement plus difficile.

Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être ac-
couplé à un side-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision impor tante. Des acces-
soires Yamaha d’origine, disponibles uni-
quement chez les concessionnaires
Yamaha, ont été conçus, testés et approu-
vés par Yamaha pour l’utilisation sur ce vé-
hicule.
De nombreuses entrepr ises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommande r l’utilisation d’ac-
cessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendu es ou montées par un
concessionnaire Yamaha.
Charge maximale:
170 kg (375 lb)
B67-9-F1_1.book 3 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Caractéristiques particulières
3-2
1
234
5
6
7
8
9
10
11
12
“SET–” du contacteur. Si aucune nouvelle
vitesse de croisière n’est définie, lorsque la
poignée des gaz revient, le véhicule ralentit
pour atteindre la vitesse de croisière précé-
demment définie.
Désactivation du régulateur de vitesse
Effectuer l’une des opérations suivantes
pour annuler la vitesse de croisière définie.
Le témoin “SET” s’éteint.
Tourner la poignée des gaz au-delà de
la position de coupure des gaz dans la
direction de décélération.

Actionner le frein avant ou arrière.

Débrayer.
Appuyer sur le contac teur pour désactiver
le régulateur de vitesse. Les témoins “ ” et “SET” s’éteignent.
N.B.Le véhicule ralentit
dès la désactivation du
régulateur de vitesse, sauf si la poignée desgaz est actionnée.
Utilisation de la fonction de reprise
Appuyer sur le côté “RES+” du contacteur
pour réactiver le régulateur de vitesse. Le
véhicule retourne à la vitesse de croisière
précédemment définie. Le témoin “SET”
s’allume.
AVERTISSEMENT
FWA16351
Il est dangereux d’utiliser la fonction de
reprise lorsque la vitesse de croisière
précédemment définie est trop élevéepour les conditions actuelles.N.B.Appuyer sur le contacteur, tandis que le ré-
gulateur de vitesse es t activé, éteint com-
plètement celui-ci et efface la vitesse de
croisière précédemment définie. Il n’est pas
possible d’utiliser la fonction de reprise tant
qu’une nouvelle vitesse de croisière n’a pasété définie. Désactivation automatique du régulateur de
vitesseLe régulateur de vitesse de ce modèle est
commandé électroniquement et est lié aux
autres systèmes de commande. Le régula-
teur de vitesse est automatiquement désac-
tivé dans les conditions suivantes :
Le régulateur de vitesse ne parvient
pas à maintenir la vitesse de croisière
définie.

Un dérapage ou un patinage de la
roue a été détecté. (Si le système de
régulation antipatinage n’a pas été dé-
sactivé, il fonctionne.)

Le coupe-circuit du
moteur/démarreur
est en position “ ”.

Le moteur cale.

La béquille latérale est abaissée.
Lorsque le pilote roule à une vitesse de croi-
sière définie, si le régulateur de vitesse est
désactivé sous les cond itions ci-dessus, le
témoin “ ” s’éteint et le témoin “SET” cli-
gnote pendant 4 secondes, puis s’éteint.
Lorsqu’il ne roule à une vitesse de croisière
définie, si le coupe-circuit du moteur/démar-
reur est en position “ ”, si le moteur cale
ou si la béquille latérale est abaissée, le té-
moin “ ” s’éteint (le témoin “SET” ne cli-
gnote pas).
Si le régulateur de vitesse est automatique-
ment désactivé, s’arrêter et vérifier que le
1. Position de fermeture
2. Sens d’annulation du régulateur de vitesse
1
2
B67-9-F1_1.book 2 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Caractéristiques particulières
3-5
1
23
4
5
6
7
8
9
10
11
12
TCS “OFF”
TCS “OFF” désactive le système de régula-
tion antipatinage.
TCS “1”
TCS “1” réduit le plus possible l’action du
système de régulation antipatinage. Sélec-
tionner ce mode pour une conduite sportive.
TCS “2”
TCS “2” permet une régulation antipatinage
moyenne. Sélectionner ce mode pour une
conduite normale en ville.
TCS “3”
TCS “3” maximise l’action du système de
régulation antipatinage ; le niveau de
contrôle du patinage des roues est le plus
élevé. Sélectionner ce mode pour la pluie,
les routes glissantes et dès qu’une régula-
tion antipatinage maximale est souhaitable.N.B.
La régulation antipatinage ne peut être
activée ou désactivée que lorsque le
véhicule est à l’arrêt.

Lorsque la clé est tournée sur “ON”, la
régulation antipatinage est activée et
réglée sur TCS “1”, “2” ou “3” (en fonc-
tion de la dernière sélection).

Désactiver le système de régulation
antipatinage en cas d’embourbement, d’enlisement, etc., afin de faciliter le
dégagement de la roue arrière.
ATTENTION
FCA16801
Recourir exclusivement aux pneus spé-
cifiés. (Voir page 7-19.) Le montage de
pneus de taille différente empêcherait lecontrôle adéquat du patinage.
Réactivation du système de régulation
antipatinage
Le système de régulation antipatinage est
automatiquement dés
activé lorsque :
la roue avant ou la roue arrière se sou-
lève pendant la conduite.

un patinage excessif de la roue arrière
est détecté pendant la conduite.

l’une des roues est tournée alors que
la clé est sur “ON” (pendant une opé-
ration d’entretien, par exemple).
Si le système de régulation antipatinage est
désactivé, le témoin “ ” et le témoin
d’alerte “ ” s’allument.
Le cas échéant, essayer de réactiver le sys-
tème comme suit.
1. Arrêter le véhicule et tourner la clé sur “OFF”.
2. Attendre quelques secondes, puis
tourner la clé sur “ON”.
3. Le témoin “ ” doit s’éteindre et le système doit être activé.
N.B.Si le témoin “ ” reste allumé après la réac-
tivation, il reste possible d’utiliser le véhi-
cule, mais il faut le faire contrôler par unconcessionnaire Yamaha dès que possible.
4. Faire contrôler le véhicule par un concessionnaire Yamaha et désacti-
ver le témoin d’alerte “ ”.
B67-9-F1_1.book 5 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Commandes et instruments
4-7
1
2
34
5
6
7
8
9
10
11
12
FAU69891
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, ce té-
moin d’alerte s’allume lorsque la clé de
contact est tournée vers “ON” et s’éteint
lorsque la vitesse atteint ou dépasse 10
km/h (6 mi/h).
Si le témoin d’alerte du système ABS :
ne s’allume pas lorsque la clé de
contact est tournée à la position “ON”

s’allume ou clignote pendant la
conduite

ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnai re Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 4-18.)AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que pos-
sible.
FAU74081
Témoin du système de régulation anti-
patinage “ ”
Ce témoin clignote une
fois que le système
de régulation antipatinage a été activé.
Si le système de régulation antipatinage est
désactivé, ce témoin s’allume.N.B.Une fois le véhicule démarré, le témoin de-
vrait s’allumer pendant quelques secondes,
puis s’éteindre. Si le témoin ne s’allume pas
ou reste allumé, faire contrôler le véhiculepar un concessionnaire Yamaha.
FAU74100
Témoin d’alerte d’amortisseur de direc-
tion “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau de l’amortis-
seur de direction. Le cas échéant, faire
contrôler le véhicule par un concession-
naire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU74090
Témoin de changement de vitesse
Ce témoin peut être réglé de sorte à s’allu-
mer et s’éteindre à des régimes moteur
spécifiés, ce qui permet donc au pilote de
se rendre compte qu’il est temps de passer
à la vitesse supérieure. (Voir page 4-15.)
Le bon fonctionnement du circuit électrique
du témoin peut être vérifié en tournant la clé
sur ON (marche). Le témoin devrait s’allu-
mer pendant quelques secondes, puis
s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur ON (marche) ou
s’il ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU73120
Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
ABS
B67-9-F1_1.book 7 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Commandes et instruments
4-9
1
2
34
5
6
7
8
9
10
11
12
AVERTISSEMENT
FWA12423
Le véhicule doit êt re à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pendant la conduite risque de
distraire le conducteur et augmente ain-
si les risques d’accidents.
Le bloc de compteurs multifonctions est
composé des éléments suivants :
un compteur de vitesse

un compte-tours

une montre

un afficheur du niveau de carburant

un afficheur de la température du li-
quide de refroidissement/de l’air

un indicateur d’économie

un afficheur du rapport engagé

un afficheur de mode de conduite

un afficheur TCS

un indicateur QS

un écran multifonction
N.B.Pour alterner l’affi chage des kilomètres et
des miles du compteur multifonctions, ap-
puyer simultanément sur les boutons“CLOCK” et “RESET”. Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
Compte-tours
Le compte-tours permet de contrôler la vi-
1. Afficheur du rapport engagé
2. Montre
3. Compte-tours
4. Afficheur de la température du liquide de
refroidissement/température de l’air
5. Compteur de vitesse
6. Afficheur du niveau de carburant
7. Indicateur d’économie “ECO”
8. Afficheur de mode de conduite
9. Afficheur TCS
10.Témoin QS
11.Écran multifonction12 3 5 46
9
10 7 8
11
1. Compteur de vitesse
1. Compte-tours
2. Zone rouge du compte-tours
1
12
B67-9-F1_1.book 9 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Commandes et instruments
4-11
1
2
34
5
6
7
8
9
10
11
12
chage entre le mode de température du
liquide de refroidissement “ C” et le mode
de température de l’air.
Température du liquide de refroidissementCe mode indique la température du liquide
de refroidissement de 40 C à 124 C par in-
créments de 1 C.
Si le message “Hi” clignote, arrêter le véhi-
cule, puis couper le moteur et le laisser re-
froidir. (Voir page 7-39.)N.B.
Lorsque la température du liquide de
refroidissement est inférieure à 40 C,
“Lo” s’affiche.

La température du liquide de refroidis-
sement varie en fonction des tempéra- tures atmosphériques et de la charge
du moteur.
Température de l’air
Ce mode indique la température de l’air de
–9 C à 50 C par incréments de 1 C.N.B.
–9 C s’affiche même si la température
de l’air est inférieure à –9 C.

La température affichée peut varier
quelque peu de la température am-biante réelle. Indicateur d’économie
Cet indicateur s’allume lorsque le pilote
adopte un style de conduite soucieux de
l’environnement, qui limite la consommation
de carburant. Il s’éteint lorsque le véhicule
est à l’arrêt.
N.B.Suivre les conseils suivants en vue d’éco-
nomiser le carburant :
Éviter les régimes très élevés lors des
accélérations.

Voyager à vitesse constante.

Choisir la vitesse adaptée à la vitessedu véhicule.

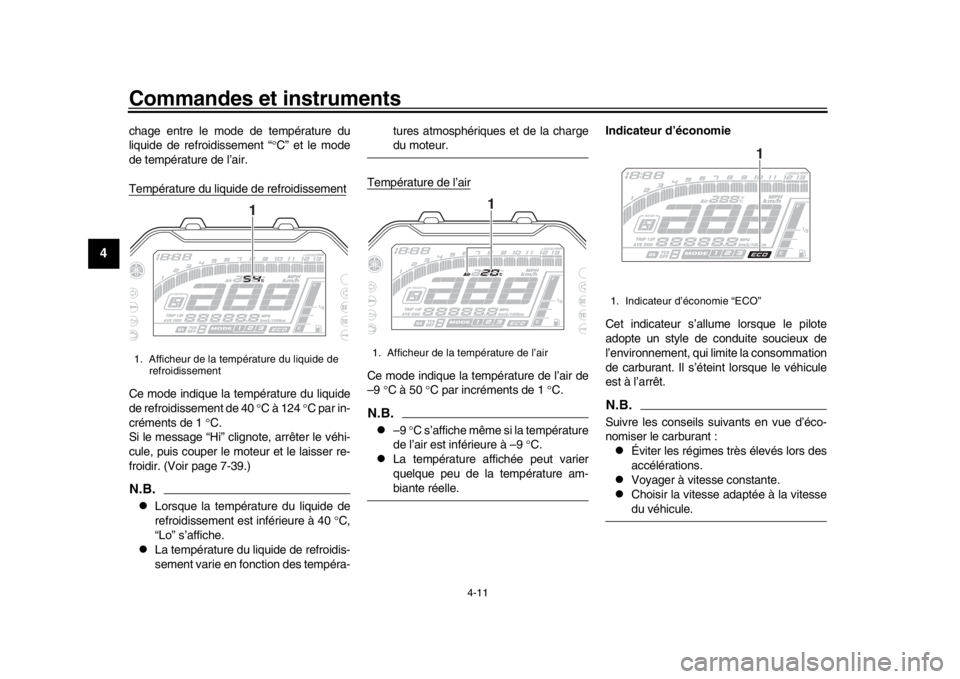

1. Afficheur de la température du liquide de
refroidissement
1
1. Afficheur de la température de l’air
1
1. Indicateur d’économie “ECO”
1
B67-9-F1_1.book 11 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Commandes et instruments
4-14
1
2
345
6
7
8
9
10
11
12
Mode de la consommation instantanée
de carburant
L’afficheur de la consommation instantanée
peut afficher la valeur suivant la formule
“km/L”, “L/100 km” ou “MPG” (si le comp-
teur multifonctions a été configuré en
miles).
“km/L” : La distance qui peut être par-
courue avec 1.0 L de carburant dans
les conditions de conduite du moment
s’affiche.

“L/100 km” : La quantité de carburant
nécessaire pour parcourir 100 km
dans les conditions de conduite du
moment s’affiche.

“MPG” : La distance qui peut être par-
courue avec 1.0 Imp.gal de carburant
dans les conditions de conduite du moment s’affiche.
Pour basculer entre “km/L” et “L/100 km”,
appuyer simultanément sur les boutons
“CLOCK” et “RESET”.
N.B.“– –.–” s’affiche lors de la conduite à une vi-tesse inférieure à 20 km/h (12 mi/h).
Afficheur de la consommation
moyenne de carburant
L’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro.
L’afficheur de la consommation moyenne
de carburant peut afficher la valeur suivant
la formule “AVE – –.– km/L” ou “AVE – –.–
L/100 km” ou “AVE – –.– MPG” (si le comp- teur multifonctions
a été configuré en
miles).

“AVE – –.– km/L” : La distance
moyenne qui peut être parcourue avec
1.0 L de carburant s’affiche.

“AVE – –.– L/100 km” : La quantité
moyenne de carburant nécessaire
pour parcourir 100 km s’affiche.

“AVE – –.– MPG” : La distance
moyenne qui peut être parcourue avec
1.0 lmp.gal de carburant s’affiche.
Pour basculer entre “km/L” et “L/100 km”,
appuyer simultanément sur les boutons
“CLOCK” et “RESET”.
Pour remettre à zéro la consommation
moyenne de carburant, appuyer sur le bou-
ton “RESET” pendant deux secondes.
N.B.Après avoir remis à zéro la consommation
moyenne de carburant, “– –.–” s’affiche jus-
qu’à ce que le véhicule ait parcouru une dis-tance suffisante.
1. Affichage de la consommation instantanée de carburant
1
1. Affichage de la consommation moyenne de carburant
1
B67-9-F1_1.book 14 ページ ２０１７年１月２５日　水曜日　午前９時４９分
