2017 YAMAHA MT-10 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
7-26
1
2
3
4
5
678
9
10
11
12
MAU44276
Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Rekommenderat smörjmedel:
Litiumbaserat fett
B67-9-M1_1.book 26 ページ ２０１７年１月２５日　水曜日　午後３時３８分

Periodiskt underhåll och justering
7-27
1
2
3
4
5
67
8
9
10
11
12

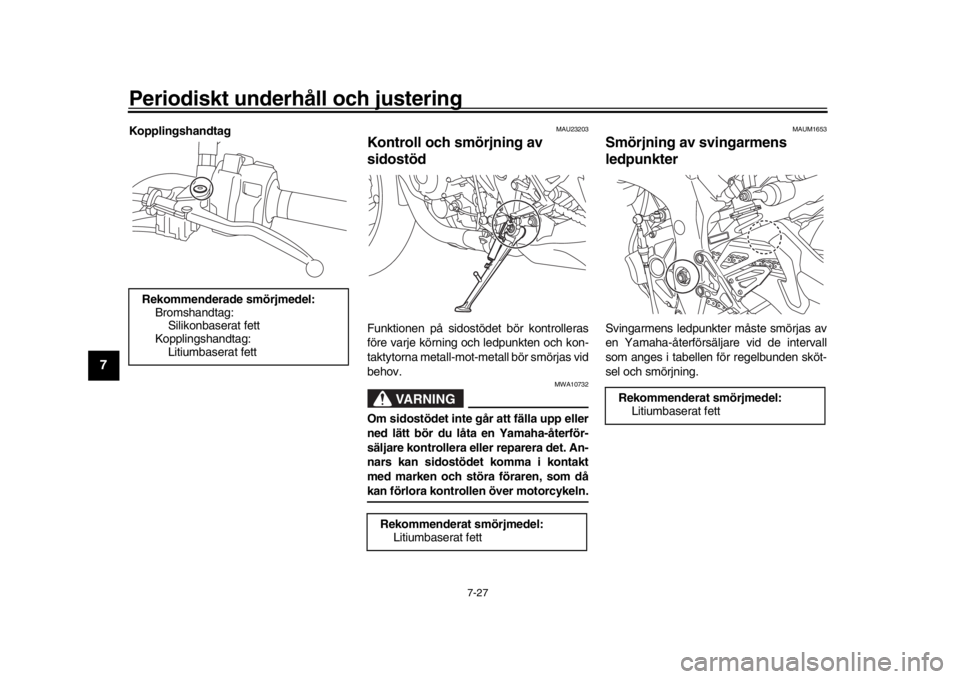

Kopplingshandtag
MAU23203
Kontroll och smörjning av
sidostödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-me tall bör smörjas vid
behov.
VARNING
MWA10732
Om sidostödet inte gå r att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som dåkan förlora kontrollen över motorcykeln.
MAUM1653
S mörjning av svingarmens
ledpunkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
Rekommenderade smörjmedel:
Bromshandtag:Silikonbaserat fett
Kopplingshandtag:
Litiumbaserat fett
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
B67-9-M1_1.book 27 ページ ２０１７年１月２５日　水曜日　午後３時３８分

Periodiskt underhåll och justering
7-28
1
2
3
4
5
678
9
10
11
12
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste kon-
trolleras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera skicket
Kontrollera om innerrö ren är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen
1. Ställ fordonet på ett plant underlag och håll det upprätt. VARNING! Se till att
fordonet står stadig t så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Bromsa med frambromsen och tryck ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skad a eller om fram-
gaffeln inte går mjukt, låt en
Yamaha-återförsäljare kontrollera ellerreparera den.
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrolle-
ras enligt följande vid de intervall som ang-
es i tabellen för regelbunden skötsel och
smörjning.
1. Lyft upp framhjulet från marken. (Se si- dan 7-34.) VARNING! Se till att for-
donet står stadigt så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
B67-9-M1_1.book 28 ページ ２０１７年１月２５日　水曜日　午後３時３８分

Periodiskt underhåll och justering
7-29
1
2
3
4
5
67
8
9
10
11
12
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om hju-
let inte snurrar lätt, låt en Yamaha-återför-
säljare kontrollera hjullagren.
MAU50292
BatteriBatteriet är placerat under sadeln. (Se
sidan 4-20.)
Den här modellen är utrustad med ett VR-
LA-batteri (ventilreglerat blybatteri). Du be-
höver därför inte kont rollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761

Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du arbetar nära batterier. Om du får nå-
got på dig, genomför följande FÖR-
S
TA HJÄLP.
UTVÄRTE S: S kölj ordentligt med
vatten.
INVÄRTE S: Drick stora mängder
mjölk eller vatten och kontakta
omedelbart en läkare.
ÖGON: Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.

Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen flam-
ma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.

HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖRBARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjli gt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
1. Batteriets plusledning (röd)
2. Batteri
3. Batteriets minusledning (svart)
1
2
3
B67-9-M1_1.book 29 ページ ２０１７年１月２５日　水曜日　午後３時３８分

Periodiskt underhåll och justering
7-30
1
2
3
4
5
678
9
10
11
12
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kanbatteriet ta skada.
För att förvara batteriet 1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan på
ett svalt och torrt ställe. VIKTIGT: När
du tar bort batteriet ska du komma
ihåg att stänga av tändningen och
sedan koppla bort den negativa ka-
beln innan du kopplar bort den po-
sitiva.
[MCA16304]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negati-
va.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp- lade till batteripolerna när du sätter till-
baks det i fordonet.
VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsakapermanenta skador på batteriet.
MAU73993
Byte av säkringarHuvudsäkringen och ABS-motorsäkringen
är placerade under sadeln. (Se sidan 4-20.)
Komma åt ABS-motorsäkringen1. Ta bort sadeln.
2. Ta bort startreläs kyddet genom att dra
det uppåt.1. Huvudsäkring
2. Säkring för ABS-motor
3. Reservsäkring för ABS-motor
4. Startreläets skydd
1 4
3
2
B67-9-M1_1.book 30 ページ ２０１７年１月２５日　水曜日　午後３時３８分

Periodiskt underhåll och justering
7-31
1
2
3
4
5
67
8
9
10
11
12
Säkringsdosorna, som innehåller säkringar-
na för de individuella kretsarna, är placera-
de bakom panelerna på vänster sida.
För att nå säkringsdosorna måste du ta bort
och sätta tillbaka de vänstra sidopanelerna
A och B på följande sätt. 1. Ta bort snabbfästena och ta sedan bort den vänstra sidopanelen A.
TIPSSnabbfästena tas bort genom att du trycker
in mittstiftet och sedan drar ut fästanord-ningen.
2. Ta bort bultarna och brickorna och ta sedan bort den vänstra sidopanelen B.

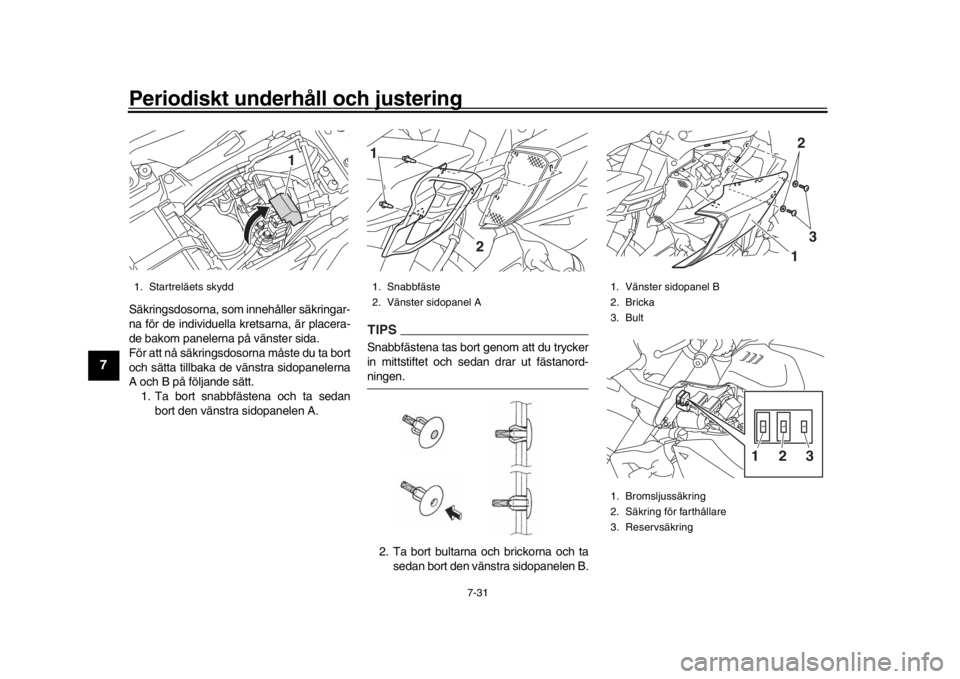

1. Startreläets skydd
1
1. Snabbfäste
2. Vänster sidopanel A1
2
1. Vänster sidopanel B
2. Bricka
3. Bult
1. Bromsljussäkring
2. Säkring för farthållare
3. Reservsäkring
13232
1
B67-9-M1_1.book 31 ページ ２０１７年１月２５日　水曜日　午後３時３８分

Periodiskt underhåll och justering
7-32
1
2
3
4
5
678
9
10
11
12
3. Placera panelerna i sina ursprungslä- gen.
4. Montera brickor na, bultarna och
snabbfästena.TIPSSnabbfästena monteras genom att du tryck-
er ut mittstiftet, för in fästanordningen i pa-
nelen och sedan trycker in mittstift ijämnhöjd med fästanordningen. Om en säkring är sönder, byt ut den enligt
följande.
1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som re-
kommenderas för att undvika att el-
systemet tar skada eller att brand
uppstår.
[MWA15132]
1. Säkring för tändning
2. Säkring för signalsystem
3. ABS ECU-säkring
4. Säkring för strålkastare
5. Säkring för varningsblinkers
6. Terminalsäkring 1 (för DC-reservuttag)
7. Reservsäkring
7 1
2
3
4
5
6
1. ABS-solenoidsäkring
2. Säkring för bränsleinsprutningssystemet
3. Säkring för ETV (elektriskt gasspjäll)
4. Backupsäkring
5. Säkring för underordnad kylfläktmotor
6. Motorsäkring för kylfläkt
7. Reservsäkring
7
1
2
3
4
5
6
B67-9-M1_1.book 32 ページ ２０１７年１月２５日　水曜日　午後３時３８分

Periodiskt underhåll och justering
7-33
1
2
3
4
5
67
8
9
10
11
12
3. Vrid tändningsnyckeln till läge “ON” och sätt på den elkrets i vilken säkring-
en har gått sönder för att kontrollera att
elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
MAU72980
Fordonets lamporDenna modell är helt utrustad med LED-be-
lysning. Det finns inga lampor som använ-
daren kan byta.
Om en lampa inte tänds ska du kontrollera
säkringarna och sedan låta en
Yamaha-återförsäljare kontrollera fordonet.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftandefilm eller klisterlapp på strålkastarglaset.
S
äkringar:
Huvudsäkring:
50.0 A
Säkring för uttag 1: 2.0 A
Säkring för strålkastare: 10.0 A
Säkring för signalsystem:
7.5 A
Säkring för tändning: 15.0 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för underordnad kylfläktmo-
tor:
10.0 A
Säkring för ABS-motor:
30.0 A
Säkring för varningsblinkers: 7.5 A
ABS ECU-säkring: 7.5 A
ABS-solenoidsäkring:
10.0 A
Säkring för bränsleinsprutningssyste-
met: 15.0 A
Backupsäkring: 7.5 A
Säkring för ETV (elektriskt gasspjäll):
7.5 A
Säkring för bromsljus: 1.0 A
Säkring för farthållare: 1.0 A1. Strålkastare
2. Parkeringsljus1 12
