Entretien périodique et réglage
7-6
1
2
3
4
5
678
9
10
11
12
9 *Pneus Contrôler la profondeur de
sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire. 
10 *Roulements de roue S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. 
11 *Roulements
d’articulation de
bras oscillant S’assurer du bon fonctionnement
et de l’absence de jeu excessif. 
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
12 Chaîne de
transmission Contrôler la tension, l’alignement
et l’état de la chaîne.
Régler et lubrifier abondamment la chaîne avec un lubrifiant
spécial pour chaîne à joints
toriques. Tous les 1000 km (600 mi) et après le nettoyage de la moto, la conduite sous la
pluie ou la conduite dans des régions humides
13 *Roulements de
direction S’assurer qu’il n’y a pas de jeu.
 
Regarnir modérément de graisse à base de savon au lithium. 
14 *Visserie du châssis S’assurer du serrage correct de
toute la visserie. 
15 Axe de pivot de
levier de frein Lubrifier à la graisse silicone.

16 Axe de pivot de
pédale de frein Lubrifier à la graisse à base de
savon au lithium. 
17 Axe de pivot de
levier d’embrayage Lubrifier à la graisse à base de
savon au lithium. 
18 Axe de pivot de
sélecteur au pied Lubrifier à la graisse à base de
savon au lithium. 
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BS2-9-F0.book 6 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-7
1
2
3
4
5
67
8
9
10
11
12
19 Béquille latérale Contrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium. 
20 *Contacteur de
béquille latérale Contrôler le fonctionnement et
remplacer si nécessaire. 
21 *Fourche avant Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
Remplacer si nécessaire. 
22 *Combiné
ressort-amortisseur Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
Remplacer si nécessaire. 
23 *Points pivots de
bras relais et bras
de raccordement de
suspension arrière Contrôler le fonctionnement.

24 Huile moteur Changer (chauffer le moteur avant
d’effectuer la vidange).
Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. 
25 Cartouche du filtre
à huile moteur Remplacer.

26 *Circuit de
refroidissement Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. 
Changer. Tous les 3 ans
27 *Contacteur de feu
stop sur frein avant
et arrière Contrôler le fonctionnement.

N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)BS2-9-F0.book 7 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-8
1
2
3
4
5
678
9
10
11
12
FAU72800
N.B.
Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.

Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de fr ein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtr es-cylindres et des étriers et changer le liquide de frein tous les deux ans. Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
28*Pièces mobiles et
câbles Lubrifier.

29 *Logement de la
poignée des gaz et
câble Contrôler le fonctionnement et la
garde.
Régler le jeu du câble des gaz si nécessaire.
Lubrifier le logement de la poignée des gaz et le câble des
gaz. 
30 *Éclairage,
signalisation et
contacteurs Contrôler le fonctionnement.
Régler le faisceau de phare.

N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BS2-9-F0.book 8 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-9
1
2
3
4
5
67
8
9
10
11
12
FAU18773
Dépose et repose des cachesAfin de pouvoir effectuer certains entretiens
décrits dans ce chapi tre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.

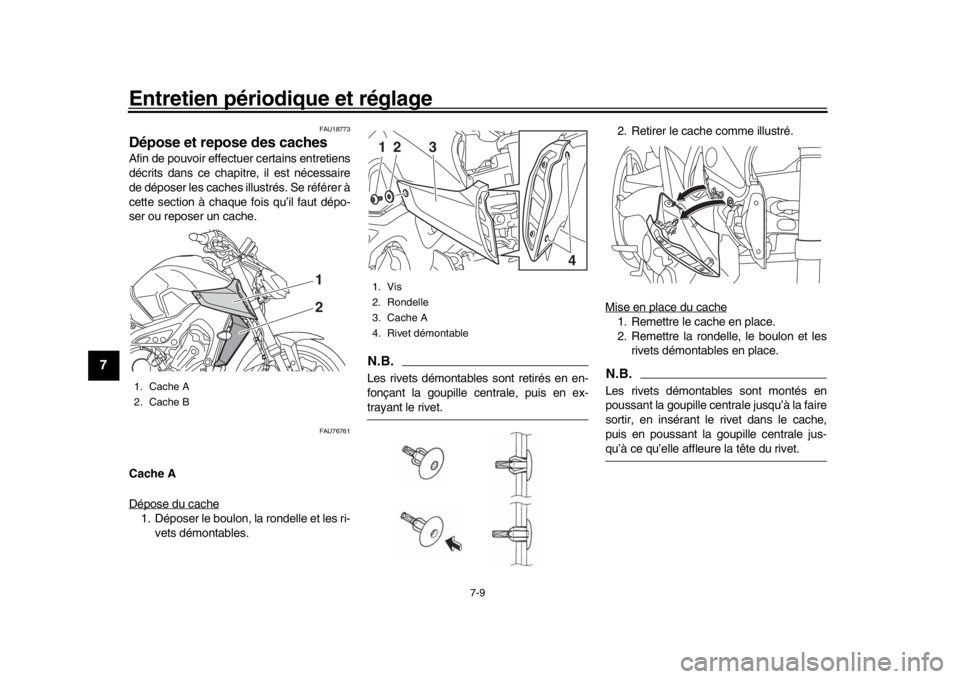

FAU76761
Cache A
Dépose du cache1. Déposer le boulon, la rondelle et les ri- vets démontables.
N.B.Les rivets démontables sont retirés en en-
fonçant la goupille centrale, puis en ex-trayant le rivet. 2. Retirer le cache comme illustré.
Mise en place du cache
1. Remettre le cache en place.
2. Remettre la rondelle, le boulon et les rivets démontables en place.N.B.Les rivets démontables sont montés en
poussant la goupille centrale jusqu’à la faire
sortir, en insérant le rivet dans le cache,
puis en poussant la goupille centrale jus-qu’à ce qu’elle affleure la tête du rivet.
1. Cache A
2. Cache B
1
2
1. Vis
2. Rondelle
3. Cache A
4. Rivet démontable1
4
2
3
BS2-9-F0.book 9 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-10
1
2
3
4
5
678
9
10
11
12
Cache B
Dépose du cache1. Déposer les boulons et les rondelles.
2. Retirer le cache comme illustré. Mise en place du cache
Remettre le cache en place, puis reposer
les rondelles et les boulons.
FAU19653
Contrôle des bougiesLes bougies sont des pi
èces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
1. Vis
2. Rondelle
1 2
1
2
1. Cache B
1
Bougie spécifiée :
NGK/CPR9EA9
BS2-9-F0.book 10 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-11
1
2
3
4
5
67
8
9
10
11
12
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la bougie au couple spécifié le plus rapide-
ment possible.ATTENTION
FCA10841
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deuxsens.
FAU36112
Absorbeur de vapeurs d’essenceCe modèle est équipé d’un absorbeur de
vapeurs d’essence pour
empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
S’assurer du branc hement correct de
chaque durite.

S’assurer de l’absence de fissures ou
d’endommagement au niveau de
chaque durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.

S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.

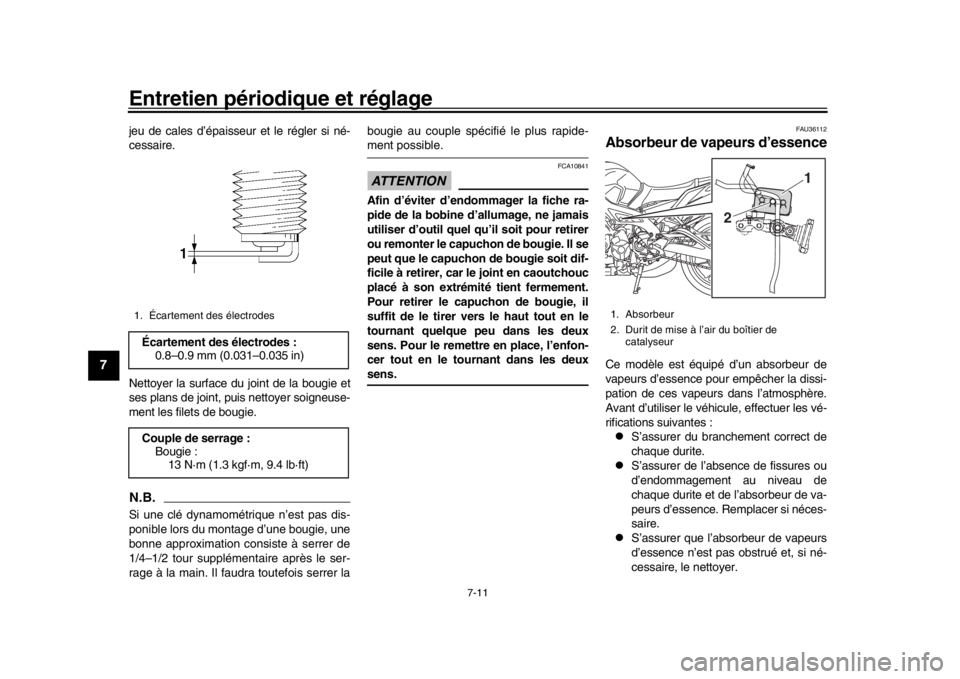

1. Écartement des électrodesÉcartement des électrodes : 0.8–0.9 mm (0.031–0.035 in)
Couple de serrage : Bougie :13 N·m (1.3 kgf·m, 9.4 lb·ft)
1. Absorbeur
2. Durit de mise à l’air du boîtier de
catalyseur
1
2
BS2-9-F0.book 11 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-12
1
2
3
4
5
678
9
10
11
12
FAU1990C
Huile moteur et cartouche du
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
Contrôle du niveau d’huile moteur 1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à la
verticale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur droit du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum. 4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé jus-
qu’au niveau spécifié.
N.B.Contrôler l’état du joint torique et le rempla-cer s’il est abîmé. Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche, le faire chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage, la vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.1. Bouchon de remplissage de l’huile moteur
2. Hublot de contrôle du niveau d’huile moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
1
2
34
1. Bouchon de remplissage de l’huile moteur
2. Joint torique
21
BS2-9-F0.book 12 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-13
1
2
3
4
5
67
8
9
10
11
12
N.B.Ignorer les étapes 5–7 si la cartouche dufiltre à huile n’est pas remplacée. 5. Déposer la cartouche du filtre à huile à l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
6. Enduire le joint torique de la cartouche du filtre à huile neuve d’une fine
couche d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logédans son siège.
7. Mettre la cartouche du filtre à huile neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.

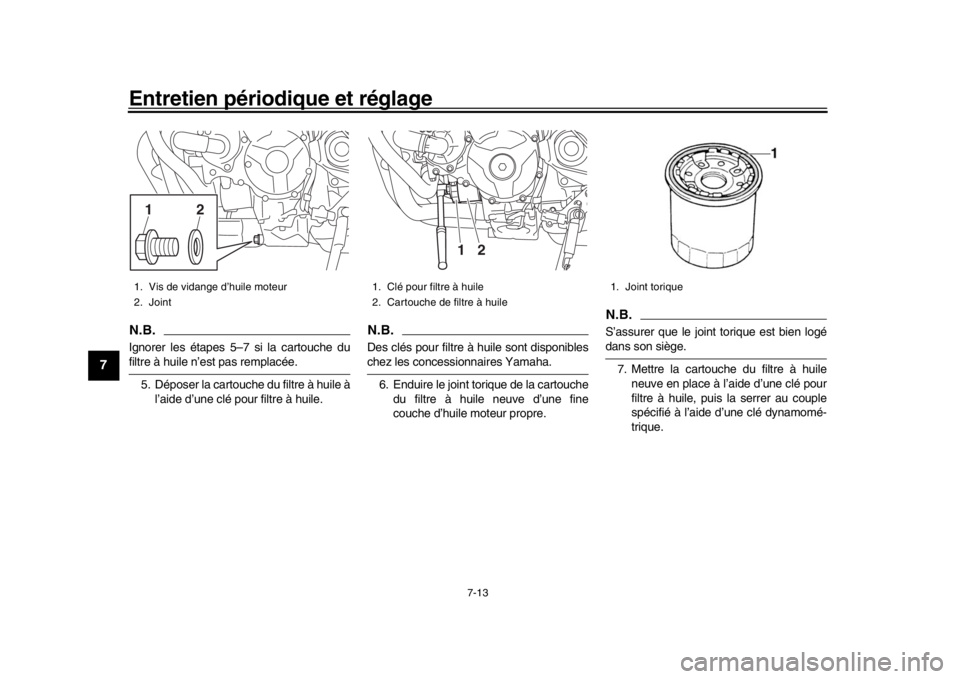

1. Vis de vidange d’huile moteur
2. Joint1
2
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
2
1
1. Joint torique
