Entretien périodique et réglage
7-30
1
2
3
4
5
678
9
10
11
12
Sélecteur au pied
FAU23144

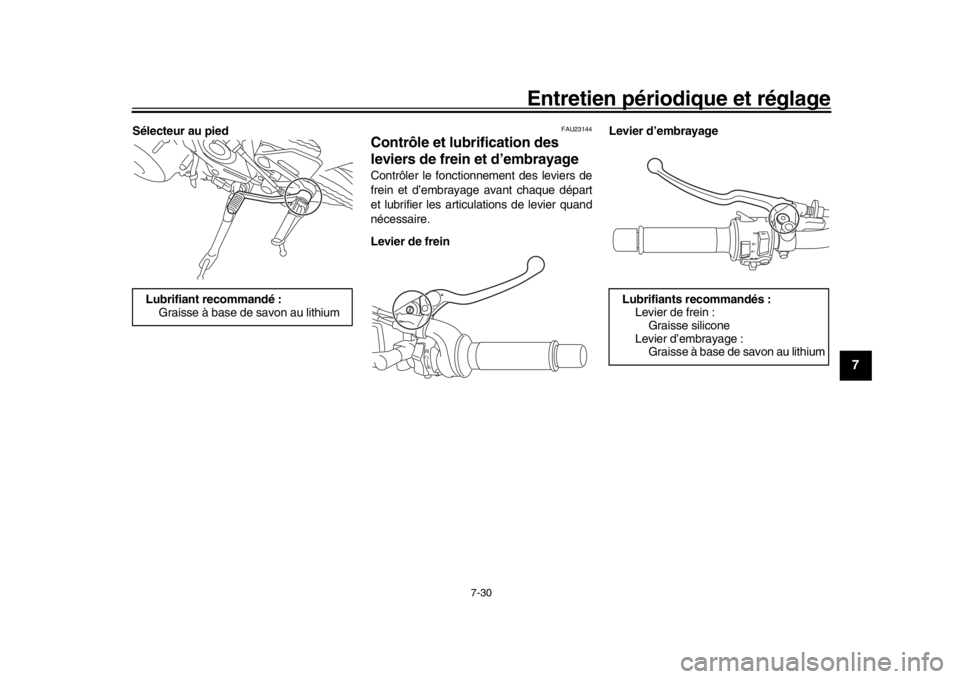

Contrôle et lubrification des
leviers de frein et d’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein Levier d’embrayage
Lubrifiant recommandé : Graisse à base de savon au lithium
Lubrifiants recommandés :Levier de frein :Graisse silicone
Levier d’embrayage :
Graisse à base de savon au lithium
BS2-9-F0.book 30 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-31
1
2
3
4
5
67
8
9
10
11
12
FAU23203
Contrôle et lubrification de la
béquille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un
concessionnaire Yamaha. Une béquille
latérale déployée risque de toucher le
sol et de distraire le pilote, qui pourraitperdre le contrôle du véhicule.
FAUM1653
Lubrification des pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
FAU23273

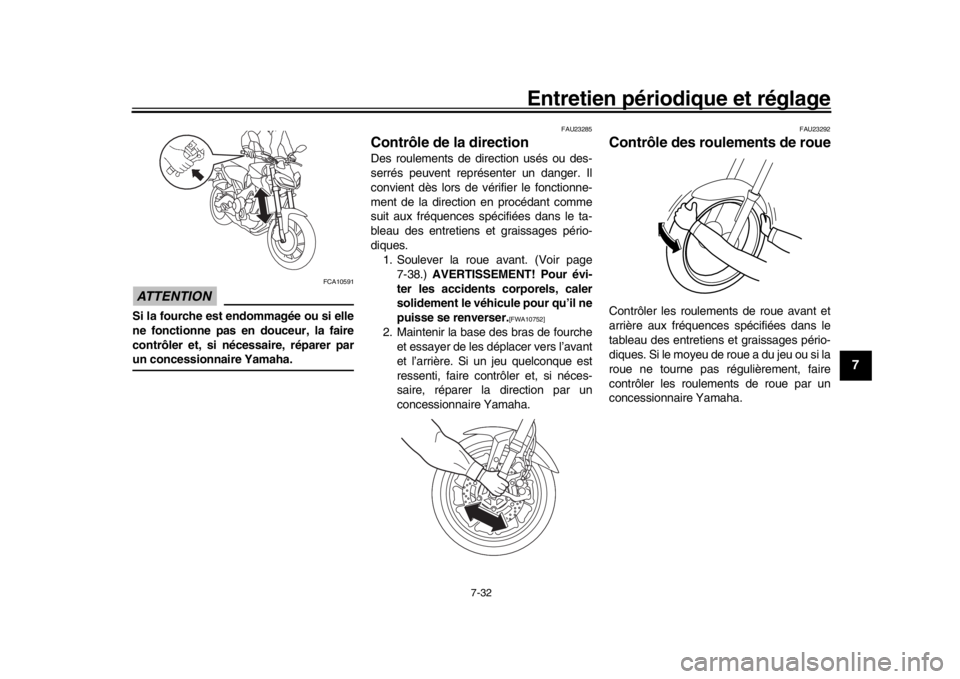

Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement 1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap- puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
Lubrifiant recommandé : Graisse à base de savon au lithium
Lubrifiant recommandé : Graisse à base de savon au lithium
BS2-9-F0.book 31 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-32
1
2
3
4
5
678
9
10
11
12
ATTENTION
FCA10591
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
FAU23285
Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. 1. Soulever la roue avant. (Voir page
7-38.) AVERTISSEMENT! Pour évi-
ter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un
concessionnaire Yamaha.
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
BS2-9-F0.book 32 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-33
1
2
3
4
5
67
8
9
10
11
12
FAU50291

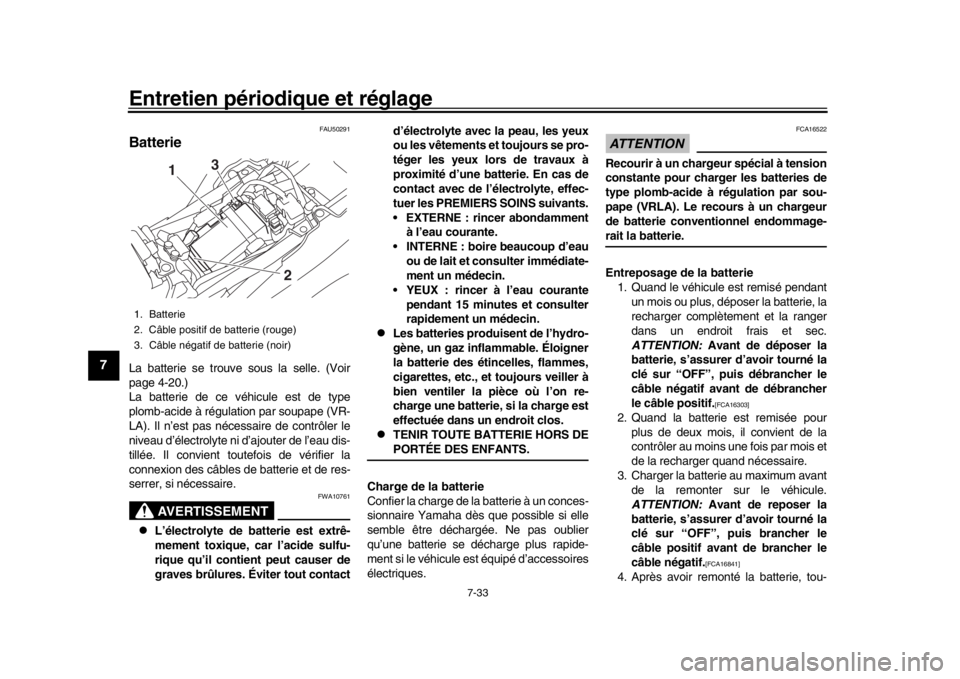

BatterieLa batterie se trouve sous la selle. (Voir
page 4-20.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape (VR-
LA). Il n’est pas nécessaire de contrôler le
niveau d’électrolyte ni d’ajouter de l’eau dis-
tillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761

L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Évit er tout contact d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante pendant 15 minutes et consulter
rapidement un médecin.

Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.

TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-rait la batterie.
Entreposage de la batterie 1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION: Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION: Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16841]
4. Après avoir remonté la batterie, tou-
1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)
2
3
1
BS2-9-F0.book 33 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-34
1
2
3
4
5
678
9
10
11
12
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-réversible.
FAU76770

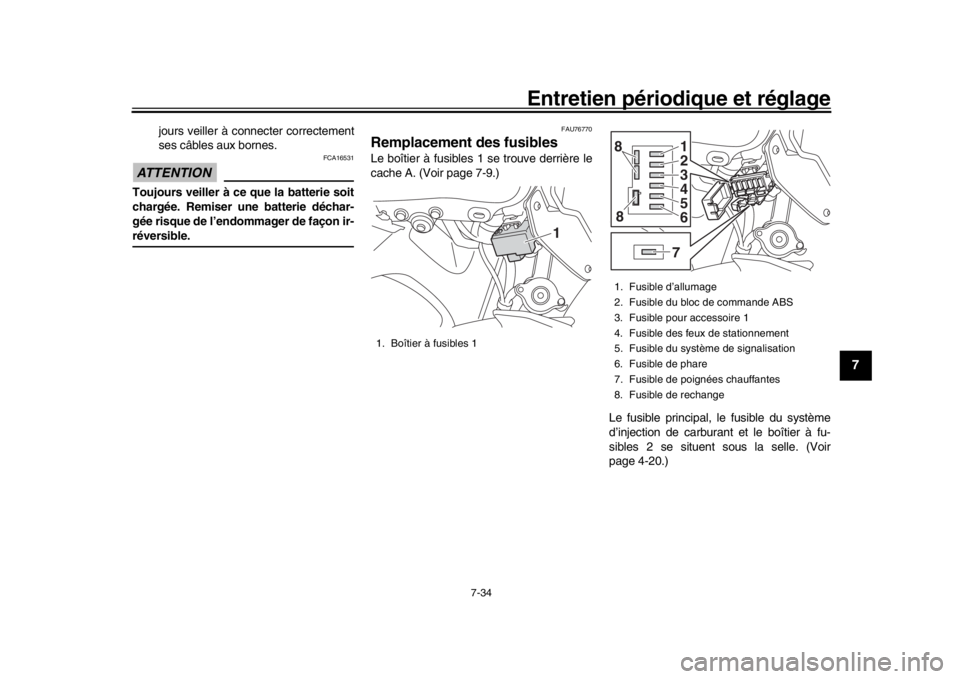

Remplacement des fusiblesLe boîtier à fusibles 1 se trouve derrière le
cache A. (Voir page 7-9.)
Le fusible principal, le fusible du système
d’injection de carburant et le boîtier à fu-
sibles 2 se situent sous la selle. (Voir
page 4-20.)1. Boîtier à fusibles 1
1
1. Fusible d’allumage
2. Fusible du bloc de commande ABS
3. Fusible pour accessoire 1
4. Fusible des feux de stationnement
5. Fusible du système de signalisation
6. Fusible de phare
7. Fusible de poignées chauffantes
8. Fusible de rechange
123
8
456
87
BS2-9-F0.book 34 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-35
1
2
3
4
5
67
8
9
10
11
12
N.B.Pour accéder au fusible du système d’injec-
tion de carburant, déposer le couvercle durelais de démarreur en le tirant vers le haut. Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT! Ne pas utili-
ser de fusible de calibre supérieur à
celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15132]

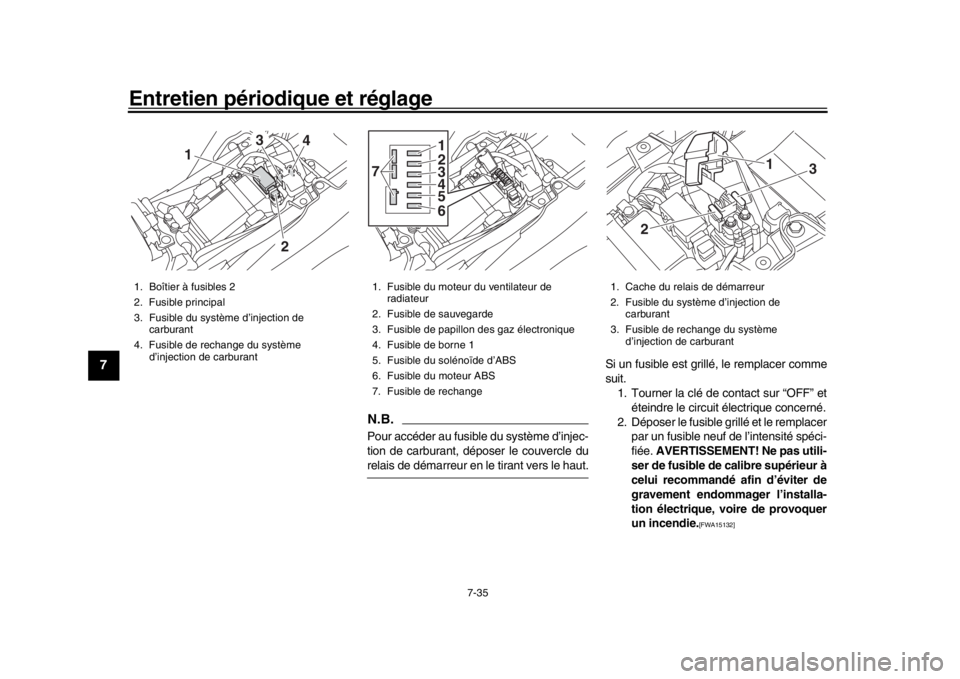

1. Boîtier à fusibles 2
2. Fusible principal
3. Fusible du système d’injection de carburant
4. Fusible de rechange du système d’injection de carburant
2
3
4
1
1. Fusible du moteur du ventilateur de
radiateur
2. Fusible de sauvegarde
3. Fusible de papillon des gaz électronique
4. Fusible de borne 1
5. Fusible du solénoïde d’ABS
6. Fusible du moteur ABS
7. Fusible de rechange
1234
7
56
1. Cache du relais de démarreur
2. Fusible du système d’injection de carburant
3. Fusible de rechange du système d’injection de carburant
1
2
3
BS2-9-F0.book 35 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-36
1
2
3
4
5
678
9
10
11
12
3. Tourner la clé de contact sur “ON” et allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU76271
Système d’éclairage du véhiculeCe modèle est équipé d’un système d’éclai-
rage entièrement à DEL, à l’exception des
clignotants. Si une ampoule ne s’allume
pas, vérifier les fusibles et faire contrôler le
véhicule par un concessionnaire Yamaha.
Si un clignotant ne s’allume pas, vérifier et
remplacer l’ampoule. (Voir page 7-37.)N.B.Lorsque l’inverseur feu de route/feu de croi-
sement est réglé sur feu de route ou lorsque
le contacteur de dépassement est enfoncé,les quatre phares s’allument.
Fusibles spécifiés :
Fusible principal: 50.0 A
Fusible auxiliaire 1:
2.0 A
Fusible de borne 1: 2.0 A
Fusible de poignées chauffantes: 5.0 A
Fusible de phare:
10.0 A
Fusible du système de signalisation: 7.5 A
Fusible d’allumage: 15.0 A
Fusible des feux de stationnement:
7.5 A
Fusible du moteur du ventilateur de
radiateur: 15.0 A
Fusible du moteur ABS: 30.0 A
Fusible du solénoïde d’ABS: 15.0 A
Fusible du système d’injection de car-
burant:
10.0 A
Fusible du bloc de commande ABS: 7.5 A
Fusible de sauvegarde: 7.5 A
Fusible de papillon des gaz électro-
nique:
7.5 A1. Phare (feu de croisement)
2. Phare (feu de route)
3. Veilleuse
12
3
BS2-9-F0.book 36 ページ ２０１６年９月９日　金曜日　午後２時２１分

Entretien périodique et réglage
7-37
1
2
3
4
5
67
8
9
10
11
12
ATTENTION
FCA16581
Ne pas coller de pellicules colorées niautres adhésifs sur la lentille du phare.
FAU24205

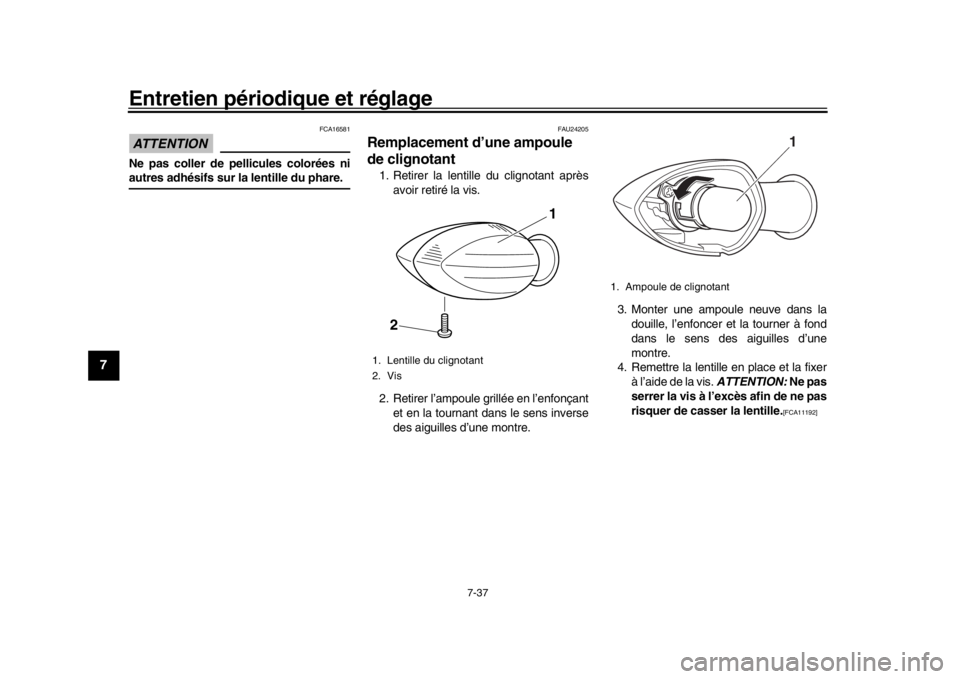

Remplacement d’une ampoule
de clignotant1. Retirer la lentille du clignotant après avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse
des aiguilles d’une montre. 3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une
montre.
4. Remettre la lentille en place et la fixer à l’aide de la vis. ATTENTION: Ne pas
serrer la vis à l’excès afin de ne pas
risquer de casser la lentille.
[FCA11192]
1. Lentille du clignotant
2. Vis
1
2
1. Ampoule de clignotant
1
