11Index illustré
YARIS_GRMN_OM_Europe_OM52J41K
Essuie-glace de pare-brise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 202
Précautions pendant l’hiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 217
Précautions pour laver le véhicule . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 248
Trappe à carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 207
Méthode de ravitaillement en carburant . . . . . . . . . . . . . . . . . . . . . . . . P. 207
Type de carburant/contenance du réservoir . . . . . . . . . . . . . . . . . . . . . P. 377
Pneus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 275
Dimensions/pression de gonflage des pneus. . . . . . . . . . . . . . . . . . . . P. 380
Pneus neige/chaînes à neige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 217
Contrôle/permutation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 275
En cas de pneu crevé. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 340
Capot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 260
Ouverture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 260
Huile moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 377
En cas de surchauffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 367
Caméra*
Projecteurs/feux de position avant/ éclairages de jour . . . . . . . . . P. 196
Clignotants avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 194
Projecteurs antibrouillard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 201
Clignotants latéraux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 194
Feu de position . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 196
Clignotants arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 194
Feux stop
Aide au démarrage en côte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 211
Feux arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 196
Feux arrière de brouillard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P. 201
Feu de recul
Manœuvre du sélecteur de vitesses sur R . . . . . . . . . . . . . . . . . . . . . . P. 192
Éclairages de plaque d’immatriculation. . . . . . . . . . . . . . . . . . . . . . P. 196
Ampoules des éclairages extérieurs
(Méthode de remplacement: P. 302, Puissances: P. 381)
*: Reportez-vous au “Système de navigation et de multimédia Manuel du propriétaire”.

2164-5. Utilisation des systèmes d’aide à la conduite
YARIS_GRMN_OM_Europe_OM52J41K
AVERTISSEMENT
■Lorsque le système VSC est en action
Le témoin indicateur de perte d’adhérence clignote. Conduisez toujours
prudemment. Toute conduite imprudente risque de provoquer un accident. Faites
preuve de prudence extrême lorsque le témoin indicateur clignote.
■ Lorsque les systèmes TRC/VSC sont désactivés
Restez particulièrement vigilant et adaptez votre vitesse aux conditions de
circulation. Les systèmes TRC/VSC étant conçus pour contribuer à assurer au
véhicule sa stabilité et son pouvoir directionnel, ne les désactivez qu’en cas de
nécessité.
■ Remplacement des pneus
Veillez à ce que tous les pneumatiques soient conformes aux préconisations en
dimensions, marque, profil et capacité de charge totale. Par ailleurs, assurez-vous
que les pneus sont toujours gonflés à la pression de gonflage préconisée.
Les systèmes ABS, TRC et VSC ne fonctionnent pas correctement si le véhicule est
équipé de pneumatiques différents.
Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable pour tout complément d’information lorsque vous
devez remplacer les pneus.
■ Comportement des pneus et de la suspension
L’utilisation de pneus affectés d’un problème quelconque et la modification des
suspensions influent sur les systèmes d’aide à la conduite et peuvent causer le
mauvais fonctionnement de l’un d’entre eux.

217
4
4-6. Conseils de conduite
Conduite
YARIS_GRMN_OM_Europe_OM52J41K
Conseils de conduite en hiver
●Utilisez des ingrédients adaptés aux températures extérieures.
• Huile moteur
• Liquide de refroidissement moteur/échangeur thermique
• Liquide de lave-glace
● Faites contrôler l’état de la batterie par un technicien d’entretien.
● Faites équiper le véhicule de quatre pneus neige.
Veillez à ce que tous les pneus soient identiques en dimensions et en marque.
Effectuez les tâches suivantes, en fonction des conditions d’utilisation:
● Ne pas forcer l’ouverture d’une vitre ou la manœuvre d’un essuie-glace
pris par la glace. Versez de l’eau tiède sur les parties gelées pour en faire
fondre la glace. Épongez immédiatement l’eau pour l’empêcher de geler.
● Pour un fonctionnement efficace de la soufflerie de climatisation, dégagez
les grilles d’aération à la base du par e-brise de toute la neige accumulée.
● Contrôlez et dégagez les éclairages extérieurs, le toit du véhicule, le
châssis, les passages de roue et les freins de toute accumulation de glace
ou de neige.
● Nettoyez vos semelles de chaussures de la neige ou de la boue
accumulée avant de monter dans le véhicule.
Effectuez les préparatifs et les contrôles nécessaires avant de voyager
en hiver. Adaptez toujours les conditions d’utilisation du véhicule aux
conditions climatiques.
Préparatifs pour l’hiver
Avant de prendre le volant

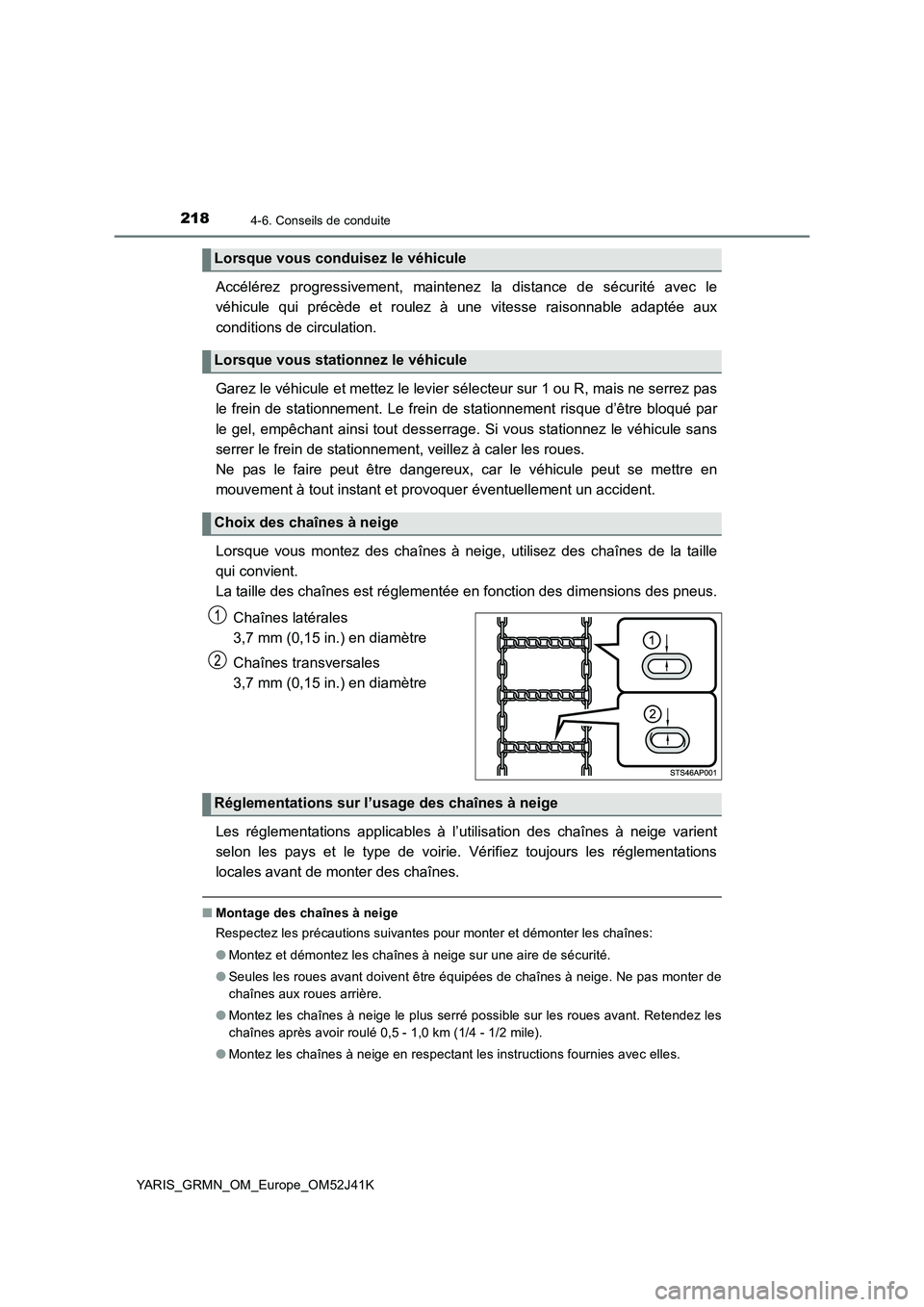

2184-6. Conseils de conduite
YARIS_GRMN_OM_Europe_OM52J41K
Accélérez progressivement, maintenez la distance de sécurité avec le
véhicule qui précède et roulez à une vitesse raisonnable adaptée aux
conditions de circulation.
Garez le véhicule et mettez le levier sélecteur sur 1 ou R, mais ne serrez pas
le frein de stationnement. Le frein de stationnement risque d’être bloqué par
le gel, empêchant ainsi tout desserrage. Si vous stationnez le véhicule sans
serrer le frein de stationnement, veillez à caler les roues.
Ne pas le faire peut être dangereux, car le véhicule peut se mettre en
mouvement à tout instant et provoquer éventuellement un accident.
Lorsque vous montez des chaînes à neige, utilisez des chaînes de la taille
qui convient.
La taille des chaînes est réglementée en fonction des dimensions des pneus.
Chaînes latérales
3,7 mm (0,15 in.) en diamètre
Chaînes transversales
3,7 mm (0,15 in.) en diamètre
Les réglementations applicables à l’utilisation des chaînes à neige varient
selon les pays et le type de voirie. Vérifiez toujours les réglementations
locales avant de monter des chaînes.
■ Montage des chaînes à neige
Respectez les précautions suivantes pour monter et démonter les chaînes:
● Montez et démontez les chaînes à neige sur une aire de sécurité.
● Seules les roues avant doivent être équipées de chaînes à neige. Ne pas monter de
chaînes aux roues arrière.
● Montez les chaînes à neige le plus serré possible sur les roues avant. Retendez les
chaînes après avoir roulé 0,5 - 1,0 km (1/4 - 1/2 mile).
● Montez les chaînes à neige en respectant les instructions fournies avec elles.
Lorsque vous conduisez le véhicule
Lorsque vous stationnez le véhicule
Choix des chaînes à neige
Réglementations sur l’usage des chaînes à neige

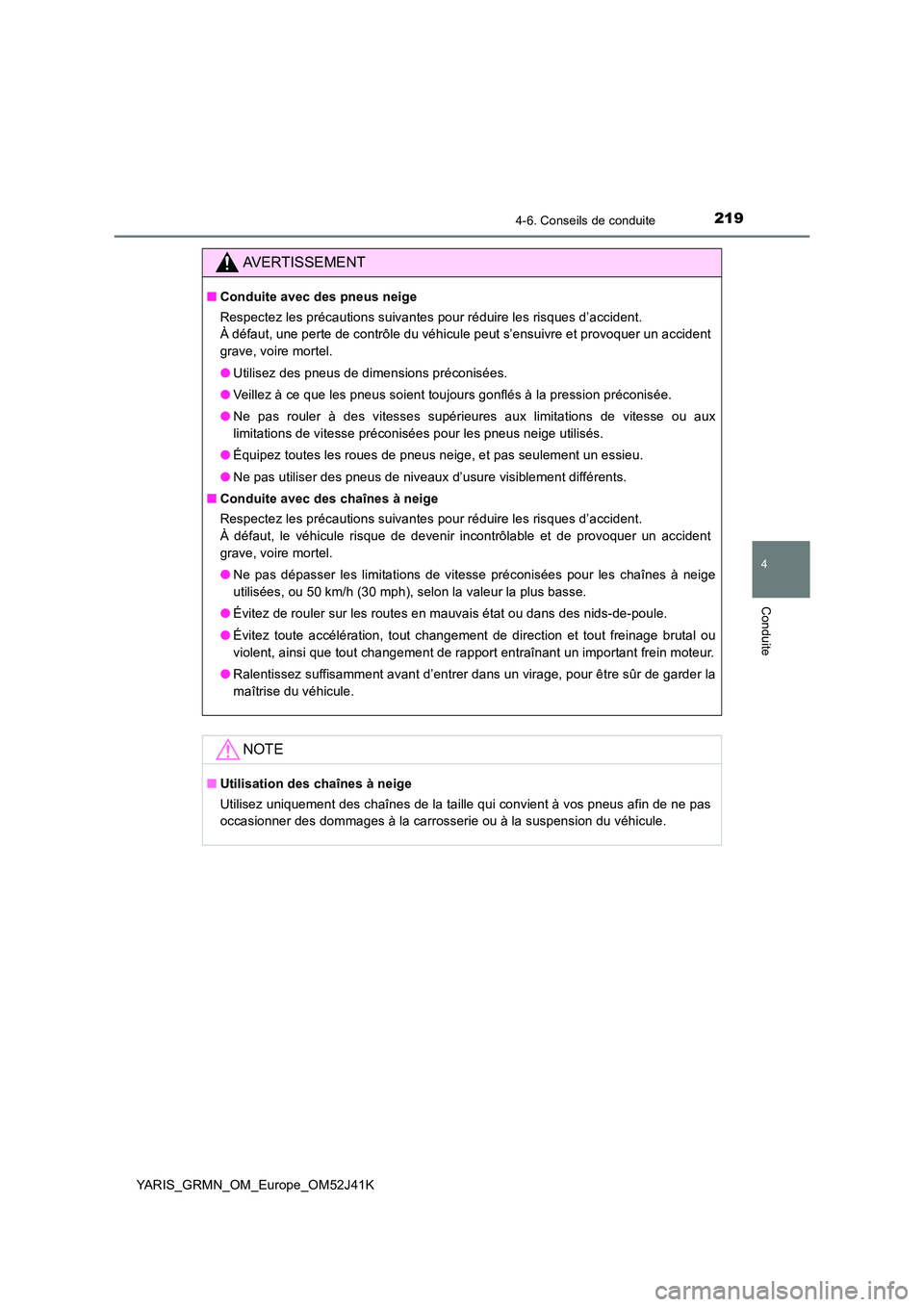

2194-6. Conseils de conduite
4
Conduite
YARIS_GRMN_OM_Europe_OM52J41K
AVERTISSEMENT
■Conduite avec des pneus neige
Respectez les précautions suivantes pour réduire les risques d’accident.
À défaut, une perte de contrôle du véhicule peut s’ensuivre et provoquer un accident
grave, voire mortel.
● Utilisez des pneus de dimensions préconisées.
● Veillez à ce que les pneus soient toujours gonflés à la pression préconisée.
● Ne pas rouler à des vitesses supérieures aux limitations de vitesse ou aux
limitations de vitesse préconisées pour les pneus neige utilisés.
● Équipez toutes les roues de pneus neige, et pas seulement un essieu.
● Ne pas utiliser des pneus de niveaux d’usure visiblement différents.
■ Conduite avec des chaînes à neige
Respectez les précautions suivantes pour réduire les risques d’accident.
À défaut, le véhicule risque de devenir incontrôlable et de provoquer un accident
grave, voire mortel.
● Ne pas dépasser les limitations de vitesse préconisées pour les chaînes à neige
utilisées, ou 50 km/h (30 mph), selon la valeur la plus basse.
● Évitez de rouler sur les routes en mauvais état ou dans des nids-de-poule.
● Évitez toute accélération, tout changement de direction et tout freinage brutal ou
violent, ainsi que tout changement de rapport entraînant un important frein moteur.
● Ralentissez suffisamment avant d’entrer dans un virage, pour être sûr de garder la
maîtrise du véhicule.
NOTE
■ Utilisation des chaînes à neige
Utilisez uniquement des chaînes de la taille qui convient à vos pneus afin de ne pas
occasionner des dommages à la carrosserie ou à la suspension du véhicule.

2776-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin
AVERTISSEMENT
■Lorsque vous inspectez ou remplacez les pneus
Respectez les précautions suivantes pour prévenir tout risque d’accident.
À défaut, vous risquez de causer des dommages au groupe motopropulseur et
d’être à l’origine de caractéristiques de tenue de route dangereuses, susceptibles de
causer un accident grave, voire mortel.
● Ne pas utiliser sur le même train des pneus différents en marque, modèle ou profil.
De même, ne pas utiliser sur le même train des pneus dont le niveau d’usure est
visiblement différent.
● Ne pas monter des pneus de dimensions différentes de celles préconisées par
To y o t a .
● Ne pas utiliser sur le même train des pneus de type différent (carcasse radiale,
diagonale ou à plis croisés).
● Ne pas monter sur le même véhicule des pneus été, hiver et toutes saisons.
● Ne pas monter des pneus ayant déjà servi sur un autre véhicule.
Ne pas utiliser des pneus dont vous ne savez pas comment ils ont été utilisés
précédemment.
NOTE
■ Conduite sur chaussées en mauvais état
Faites très attention lorsque vous devez rouler sur une route dont le revêtement est
déformé ou parsemé de nids-de-poule.
Ces conditions sont susceptibles d’occasionner une perte de pression de gonflage
des pneus, suffisante pour réduire leur capacité d’absorption des chocs. Par ailleurs,
les pneus eux-mêmes, mais aussi les jantes et la structure du véhicule, peuvent
souffrir d’une chaussée très déformée.
■ Pneus taille basse
Les pneus taille basse risquent d’endommager plus facilement les jantes que les
pneus standard en cas d’impact sur la route. Par conséquent, respectez les
consignes suivantes:
● Veillez à ce que vos pneus soient toujours gonflés à la bonne pression. Des pneus
sous-gonflés peuvent subir des détériorations plus importantes.
● Évitez les nids-de-poule, les chaussées déformées, les trottoirs et d’autres dangers
rencontrés sur la route. Sinon, vous risquez d’endommager fortement le pneu et la
jante.
■ Si tous les pneus se dégonflent pendant la marche du véhicule
Arrêtez-vous, sous peine de détruire complètement vos pneus et/ou vos jantes.

2886-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
Jantes
Quand vous remplacez les jantes, veillez à ce que les nouvelles aient des
caractéristiques équivalentes en termes de capacité de charge, de diamètre,
de largeur et de déport interne*.
N’importe quel concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable, peut vous proposer d’autres jantes.
*: La dénomination conventionnelle est “offset”.
Toyota vous déconseille d’utiliser:
● Des jantes de différents types ou dimensions
● Des jantes d’occasion
● Des jantes déformées ayant été redressées
● N’utilisez que les écrous et les clés de roue Toyota conçus pour vos jantes
en aluminium.
● En cas de permutation, de réparation ou de remplacement des
pneumatiques, vérifiez que les écrous de roue sont toujours bien serrés
après 1600 km (1000 miles).
● Pour l’équilibrage des roues, utilisez uniquement des masselottes d’origine
Toyota ou équivalentes et une massette en matière plastique.
Si une jante est déformée, fêlée ou fortement corrodée, faites-la
remplacer. À défaut, le pneu risque de déjanter ou de provoquer une
perte de contrôle du véhicule.
Choix des jantes
Précautions concernant les jantes en aluminium

2896-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin
AVERTISSEMENT
■Lorsque vous remplacez les jantes
● Ne pas monter des jantes de dimensions différentes de celles préconisées dans le
Manuel du propriétaire, sous peine de courir un risque accru de perte de contrôle
du véhicule.
● Ne montez jamais de chambre à air sur une jante prévue pour pneus tubeless,
mais qui fuit. Cela pourrait provoquer un accident grave, voire mortel.
■ Lorsque vous remontez les écrous de roue
● Ne jamais utiliser d’huile ou de graisse sur les boulons ou les écrous de roue.
L’huile et la graisse risquent d’entraîner un serrage excessif des écrous et en
conséquence d’endommager la jante ou le voile de la jante. De plus, l’huile ou la
graisse peut être à l’origine d’un desserrage des écrous de roue et la perte de la
roue, avec pour conséquence un accident grave, voire mortel. Nettoyez l’huile ou
la graisse éventuellement présente sur les boulons ou les écrous de roue.
■ Utilisation de roues défectueuses interdite
N’utilisez pas de roues fissurées ou déformées.
Cela pourrait causer une fuite d’air pendant la conduite et causer éventuellement un
accident.
● Veillez à remonter les écrous de roue en
tournant leur partie conique vers l’intérieur.
Si vous remontez les écrous avec leur partie
conique tournée vers l’extérieur, la roue
risque de casser et éventuellement de se
détacher du véhicule, ce qui peut conduire à
un accident grave, voire mortel.
Partie
conique
