493 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
Verwijder het deksel.
Ty p e B
1. Open het dashboardkastje.
Maak de demper los.
2. Til het dashboardkastje op
om de klauwen onder vrij te
maken en verwijder het
dashboardkastje.
Zie in het geval van een elektrische storing “Plaats en
stroomsterkte van zekeringen” (→Blz. 496) voor meer infor-
matie over de te controleren zekeringen.
STAP3
VERSO_OM_Europe_OM64517E.book Page 493 Wednesday, December 14, 2016 3:33 PM

501 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E■Onder het dashboard (type A)
ZekeringAmpèreCircuit
1TAIL 10 AParkeerlichten voor, achterlichten,
kentekenplaatverlichting, mistachter-
licht, mistlampen voor, handmatige
verticale koplampverstelling, verlich-
ting instrumentenpaneel, verlichting
dashboardkastje, verlichting schake-
laars, ECU Toyota Parking Assist-
sensor, schakelaar PCS (Pre-Crash
Safety-systeem)
2 ECU-IG NR. 3 10 AZonnescherm panoramadak, binnen-
spiegel met automatische antiverblin-
dingsstand, Smart entry-systeem met
startknop, audiosysteem, Stop &
Start-systeem*
1, PCS (Pre-Crash
Safety-systeem), zoemer, gateway-
ECU
3 FR DOOR 20 AElektrisch bedienbare ruiten (voor-
passagierszijde)
4 RL DOOR 20 AElektrisch bedienbare ruiten (achter-
portier links)
5 RR DOOR 20 AElektrisch bedienbare ruiten (achter-
portier rechts)
6 CIG 15 A Accessoireaansluitingen
7 ACC 7,5 ASchakelblokkeersysteem, audiosys-
teem, hoofd-body-ECU, accessoire-
aansluiting, buitenspiegels, Stop &
Start-systeem*
1, gateway-ECU
VERSO_OM_Europe_OM64517E.book Page 501 Wednesday, December 14, 2016 3:33 PM

504 4-3. Zelf uit te voeren onderhoud

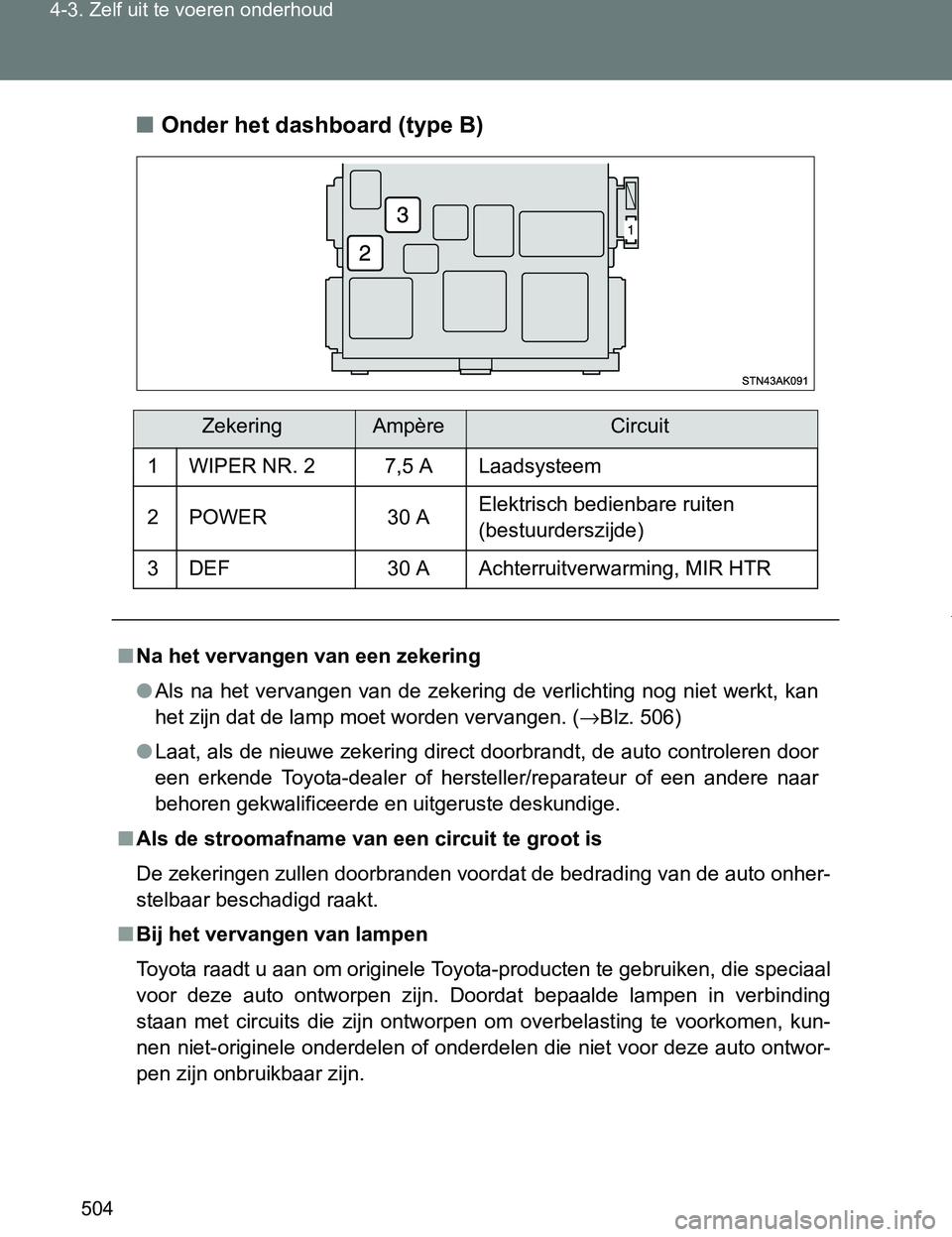

VERSO_EE_OM64517E■Onder het dashboard (type B)
ZekeringAmpèreCircuit
1 WIPER NR. 2 7,5 A Laadsysteem
2POWER 30 AElektrisch bedienbare ruiten
(bestuurderszijde)
3 DEF 30 A Achterruitverwarming, MIR HTR
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan
het zijn dat de lamp moet worden vervangen. (→Blz. 506)
●Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding
staan met circuits die zijn ontworpen om overbelasting te voorkomen, kun-
nen niet-originele onderdelen of onderdelen die niet voor deze auto ontwor-
pen zijn onbruikbaar zijn.

VERSO_OM_Europe_OM64517E.book Page 504 Wednesday, December 14, 2016 3:33 PM

624 6-1. Specificaties
VERSO_EE_OM64517E
Identificatie van de auto
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienummer van
uw Toyota. Het wordt gebruikt voor het op naam zetten van de auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Auto's met rechtse besturing:
Het nummer is ingeslagen aan
de linker bovenzijde van het
dashboard.
Dit nummer staat ook op het
typeplaatje op de linker midden-
stijl.
