3114-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)■
Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en afhankelijk van de omstandigheden het
rempedaal wanneer het systeem onvoldoende decelereert of bedien het gas-
pedaal wanneer moet worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht niet op de juiste manier signaleert,
wordt er mogelijk geen naderingswaarschuwing ( →Blz. 308) gegeven.
● Auto's die plotseling voor u invoegen
● Auto's die met lage snelheden rijden
● Auto's die niet op dezelfde rijstrook rijden
● Voertuigen met een relatief kleine achterzijde (aanhangwagens z onder
lading, enz.)
● Motorfietsen die op dezelfde rijstrook rijden
● Als door omringend verkeer opgeworpen water of sneeuw de signal ering
door de sensor hindert
● Als de achterzijde van de auto ver inge-
zakt is (omdat er zware lading in de
bagageruimte vervoerd wordt, enz.)
● De voorligger heeft een extreem grote
bodemvrijheid
RAV4-HV_OM_OM42B04E_(EE).book Page 311 Friday, August 5, 2016 4:24 PM

3124-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42B04E_(EE)■

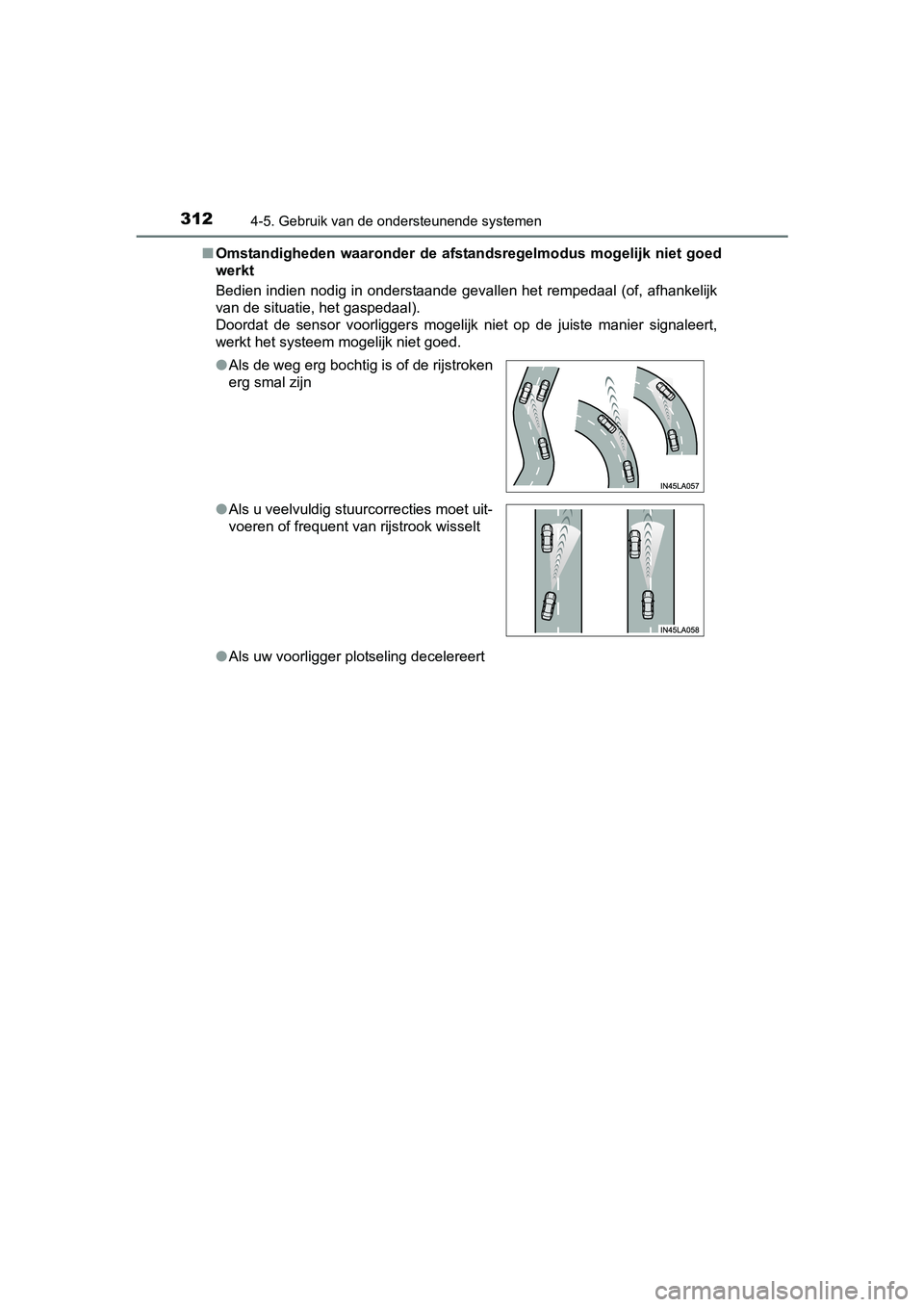

Omstandigheden waaronder de afstandsregelmodus mogelijk niet goed
werkt
Bedien indien nodig in onderstaande gevallen het rempedaal (of, afhankelijk
van de situatie, het gaspedaal).
Doordat de sensor voorliggers mogelijk niet op de juiste manier signaleert,
werkt het systeem mogelijk niet goed.
● Als uw voorligger plotseling decelereert
●
Als de weg erg bochtig is of de rijstroken
erg smal zijn
● Als u veelvuldig stuurcorrecties moet uit-
voeren of frequent van rijstrook wisselt
RAV4-HV_OM_OM42B04E_(EE).book Page 312 Friday, August 5, 2016 4:24 PM

317
4
4-5. Gebruik van de ondersteunende systemen
Rijden
RAV4-HV_OM_OM42B04E_(EE)
Toyota Parking Assist-sensor∗
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel en selecteer op he t multi-informatiedisplay.
Druk op of van de bedienings toetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
wordt weergegeven om de bestuurder te informeren dat het systeem
is geactiveerd.
∗: Indien aanwezig
De afstand van uw auto tot obstakels bij het fileparkeren en
inparkeren in een garage wordt gemeten door sensoren en
wordt doorgegeven via het multi-informatiedisplay, het scherm
van het audiosysteem en een zoemer. Controleer bij gebruik van
dit systeem ook altij d zelf de omgeving.
Soorten sensoren
1
2
3
4
Toyota Parking Assist-sensor in-/uitschakelen
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 317 Friday, August 5, 2016 4:24 PM

3184-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42B04E_(EE)
Wanneer de sensoren een obstakel signaleren, wordt de bestuurder
door middel van de volgende displays geïnformeerd over de posit ie
en afstand tot het obstakel.
■Multi-informatiedisplay
Signalering hoeksensoren
voor
Signalering binnenste sen-
sor voor
Signalering hoeksensoren
achter
Signalering binnenste sen-
sor achter
■Scherm audiosysteem (auto's met navigatiesysteem of multi-
mediasysteem)
Weergave Toyota Parking
Assist-sensor
Wanneer de Toyota Parking
Assist Monitor
* of de Panoramic
View Monitor
* niet wordt weer-
gegeven.
De grafische voorstelling wordt
automatisch weergegeven wan-
neer een obstakel gesignaleerd
wordt. Het scherm kan zo wor-
den ingesteld dat de afbeelding
niet wordt weergegeven.
( →Blz. 321)
: Hiermee kunt u de geluidenvan de zoemer uitschake-
len.
Hulpdisplay
Wanneer de Toyota Parking Assist Monitor* wordt weergegeven:
Bij signalering van een obstakel verschijnt er in de rechter bo venhoek
van het scherm van het audiosysteem een vereenvoudigde weergave
van het beeld.
Wanneer de Panoramic View Monitor
* wordt weergegeven:
Wanneer een obstakel wordt gesignaleerd, worden de positie en
afstand weergegeven op het Panoramic View Monitor-scherm.
*: Indien aanwezig
Display
1
2
3
4
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 318 Friday, August 5, 2016 4:24 PM

3194-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)■
Weergave afstand
Sensoren die een obstakel signaleren, branden continu of knippe
-
ren.
*1: De afbeeldingen wijken mogelijk af van de getoonde afbeeldinge n.
( →Blz. 318)
*2: Multi-informatiedisplay
*3: Scherm audiosysteem
Weergave sensorsignale ring, afstand tot obstakel
Display*1Hulpdisplay
Globale afstand tot obstakel
Hoeksensor voor/
binnenste sensor voorHoeksensor achter/
binnenste sensor achter
(continu)(langzaam
knipperen)
Binnenste sensor
voor:
100 cm - 50 cmBinnenste sensor
achter:
150 cm - 60 cm
(continu)(knipperen)
50 cm - 40 cm
Hoeksensor achter:
55 cm - 40 cm
Binnenste sensor
achter:
60 cm - 45 cm
(continu)(snel
knipperen)
40 cm - 30 cm
Hoeksensor achter:
40 cm - 30 cm
Binnenste sensor
achter:
45 cm - 35 cm
(knipperen*2
of continu
*3)
(continu)
Minder dan 30 cm
Hoeksensor achter:
Minder dan 30 cm
Binnenste sensor
achter:
Minder dan 35 cm
RAV4-HV_OM_OM42B04E_(EE).book Page 319 Friday, August 5, 2016 4:24 PM

3204-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42B04E_(EE)■
Werking zoemer en afstand tot een obstakel
Een zoemer klinkt als de
sensoren in werking zijn.
● De geluidssignalen volgen elkaar sneller op naarmate de auto
dichter bij het obstakel komt.
Als de auto het obstakel genaderd is tot onderstaande afstanden ,
klinkt er een conti nu geluidssignaal.
• Hoeksensoren voor en achter: ongeveer 30 cm
• Binnenste sensoren voor: ongeveer 30 cm
• Binnenste sensoren achter: ongeveer 35 cm
● Als er gelijktijdig 2 of meer obstakels worden gesignaleerd, re a-
geert het zoemersysteem op het dichtstbijzijnde obstakel. Als
een of beide obstakels dichter bij de auto komen dan hierboven
vermeld staat, klinkt er een langdurig piepsignaal, gevolgd doo r
elkaar snel opvol gende piepsignalen.
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 55 cm
Ongeveer 50 cm
Het schema toont het detectiebe-
reik van de sensoren. Merk op dat
de sensoren geen obstakels kun-
nen detecteren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan
verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het
object.
Detectiebereik van de sensoren
1
2
3
4
RAV4-HV_OM_OM42B04E_(EE).book Page 320 Friday, August 5, 2016 4:24 PM

3214-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)
U kunt het volume van de zoemer en de instellingen van het scherm
wijzigen.
Druk op de toets SETUP.
Kies “Vehicle” (Auto) op het scherm.
Selecteer “TOYOTA park assist settings” (instellingen Toyota Pa r-
king Assist-systeem) op het scherm.
Kies het gewenste onderwerp.
● Het geluidsvolume van de zoemer kan worden gewijzigd.
● De weergave van de Toyota Park ing Assist-sensor kan aan en uit
worden gezet.
● De weergave van beeld en geluid voor de binnenste sensoren voor
en achter kan worden ingesteld.
■De Toyota Parking Assist-sensor kan worden gebruikt als
●Hoeksensoren voor:
• Het contact AAN staat.
• De selectiehendel niet in stand P staat.
• De rijsnelheid ongeveer 10 km/h of lager is.
● Binnenste sensoren voor:
• Het contact AAN staat.
• De selectiehendel niet in stand P of R staat.
• De rijsnelheid ongeveer 10 km/h of lager is.
● Hoeksensoren en binnenste sensoren achter:
• Het contact AAN staat.
• De selectiehendel in stand R staat.
■ Weergave Toyota Parking Assist-sen sor (auto's met Toyota Parking
Assist Monitor)
Wanneer er een obstakel wordt gesignaleerd als de Toyota Parkin g Assist
Monitor in werking is, verschijnt er een waarschuwing in de bovenste hoek
van het scherm, zelfs als de weergave is uitgeschakeld.
Instellen van de Toyota Parking Assist-sensor (auto's met navi-
gatiesysteem of multimediasysteem)
1
2
3
4
RAV4-HV_OM_OM42B04E_(EE).book Page 321 Friday, August 5, 2016 4:24 PM

3224-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42B04E_(EE)■
Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied ro nd de bum-
per van de auto.
● Bepaalde omstandigheden van de auto en de omgeving kunnen een n ega-
tieve invloed hebben op het vermogen van de sensor om obstakels correct
te signaleren. Specifieke situaties waarin dit voor kan komen ziet u hieron-
der.
• Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal
het probleem oplossen.)
• De sensor is bevroren. (Het ontdooien van de sensor zal het pr obleem
oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge
van een bevroren sensor een abnormaal beeld te zien is op het d isplay of
dat obstakels niet worden gesignaleerd.
• De sensor is op een of andere manier afgedekt.
• De auto helt sterk over naar één zijde.
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of
op gras
• Er is veel omgevingslawaai rond de auto van claxons, motorfiet smotoren,
luchtremmen van vrachtwagens of andere geluidsbronnen die ultra sone
geluidsgolven produceren.
• Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omgeving.
• De sensor is bedekt met een laklaag of een overvloedige hoevee lheid
regenwater.
• De auto is uitgerust met een staafantenne of een draadloze ant enne.
• Als de bumper of sensor een sterke schok ondergaat.
• De auto nadert een hoge of gebogen stoeprand.
• Bij fel zonlicht of extreem lage buitentemperaturen
• Objecten direct onder de bumper worden niet waargenomen.
• Als het obstakel zich te dicht bij de sensor bevindt.
• Als een niet-originele Toyota-wielophanging (bijvoorbeeld verl aagde wiel-
ophanging) is gemonteerd.
• Mogelijk worden mensen die bep aalde soorten kleding dragen niet gesig-
naleerd.
Naast de hierboven genoemde voorbeelden kunnen er situaties zij n waarin
de sensor borden en andere voorwerpen door hun vorm dichterbij signaleert
dan deze in werkelijkheid zijn.
● Door de vorm van het obstakel kan de sensor het niet signaleren. Let goed
op bij de volgende obstakels:
• Kabels, hekken, touwen, enz.
• Katoen, sneeuw en andere materialen die geluidsgolven absorber en
• Zeer hoekige objecten
• Lage obstakels
• Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
RAV4-HV_OM_OM42B04E_(EE).book Page 322 Friday, August 5, 2016 4:24 PM
