2017 TOYOTA RAV4 HYBRID sensor

1943-4. Verstellen van het stuurwiel en de spiegels
RAV4-HV_OM_OM42B04E_(EE)
■Voorkom een onjuiste werking van de sensoren
Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
WAARSCHUWING
Verstel de spiegel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeva l veroorza-
ken, waardoor ernstig letsel kan ontstaan.
RAV4-HV_OM_OM42B04E_(EE).book Page 194 Friday, August 5, 2016 4:24 PM

205
4Rijden
RAV4-HV_OM_OM42B04E_(EE)4-1. Voordat u gaat rijden
Rijden met de auto ............ 206
Lading en bagage .............. 215
Rijden met een aanhangwagen ................ 217
4-2. Rijprocedures Startknop ........................... 229
EV-modus .......................... 235
Hybridetransmissie ............ 237
Richtingaanwijzer-schakelaar ....................... 243
Parkeerrem ........................ 244
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar.................. 245
Automatic High Beam- systeem ........................... 250
Schakelaar mistlampen ..... 254
Ruitenwissers en -sproeiers......................... 256
Achterruitenwisser en -sproeier .......................... 259 4-4. Tanken
Openen van de tankdop .... 261
4-5. Gebruik van de ondersteunende systemen
Toyota Safety Sense ......... 264
PCS (Pre-Crash Safety-systeem)............... 273
LDA (Lane Departure Alert met stuurregeling) ... 288
RSA (Road Sign Assist)..... 296
Dynamic Radar Cruise Control-systeem .............. 301
Cruise control..................... 313
Toyota Parking Assist- sensor .............................. 317
BSM (Blind Spot Monitor) ......... 325
• De Blind Spot Monitor-
functie ............................ 330
• De Rear Crossing
Traffic Alert-functie ........ 333
Ondersteunende systemen ......................... 336
4-6. Rijtips Rijden met een hybrideauto ...................... 343
Rijden in de winter ............. 346
Voorzorgsmaatregelen bij terreinauto's ................ 350
RAV4-HV_OM_OM42B04E_(EE).book Page 205 Friday, August 5, 2016 4:24 PM

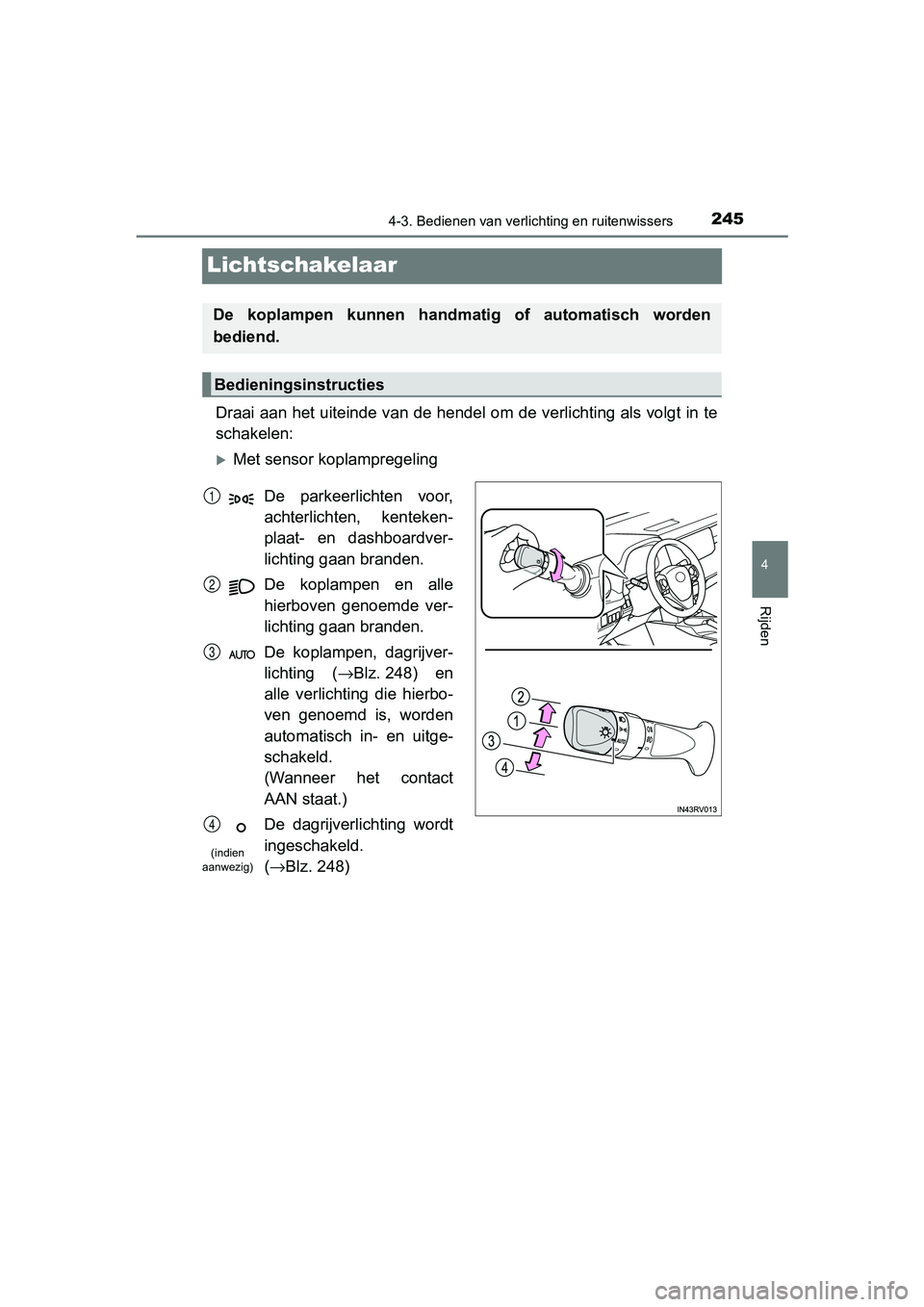

245
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
RAV4-HV_OM_OM42B04E_(EE)
Lichtschakelaar
Draai aan het uiteinde van de hendel om de verlichting als volg t in te
schakelen:
Met sensor koplampregeling
De koplampen kunnen handmatig of automatisch worden
bediend.
Bedieningsinstructies
De parkeerlichten voor,
achterlichten, kenteken-
plaat- en dashboardver-
lichting gaan branden.
De koplampen en alle
hierboven genoemde ver-
lichting gaan branden.
De koplampen, dagrijver-
lichting ( →Blz. 248) en
alle verlichting die hierbo-
ven genoemd is, worden
automatisch in- en uitge-
schakeld.
(Wanneer het contact
AAN staat.)
De dagrijverlichting wordt
ingeschakeld.
( → Blz. 248)1
2
3
4
(indien
aanwezig)
RAV4-HV_OM_OM42B04E_(EE).book Page 245 Friday, August 5, 2016 4:24 PM

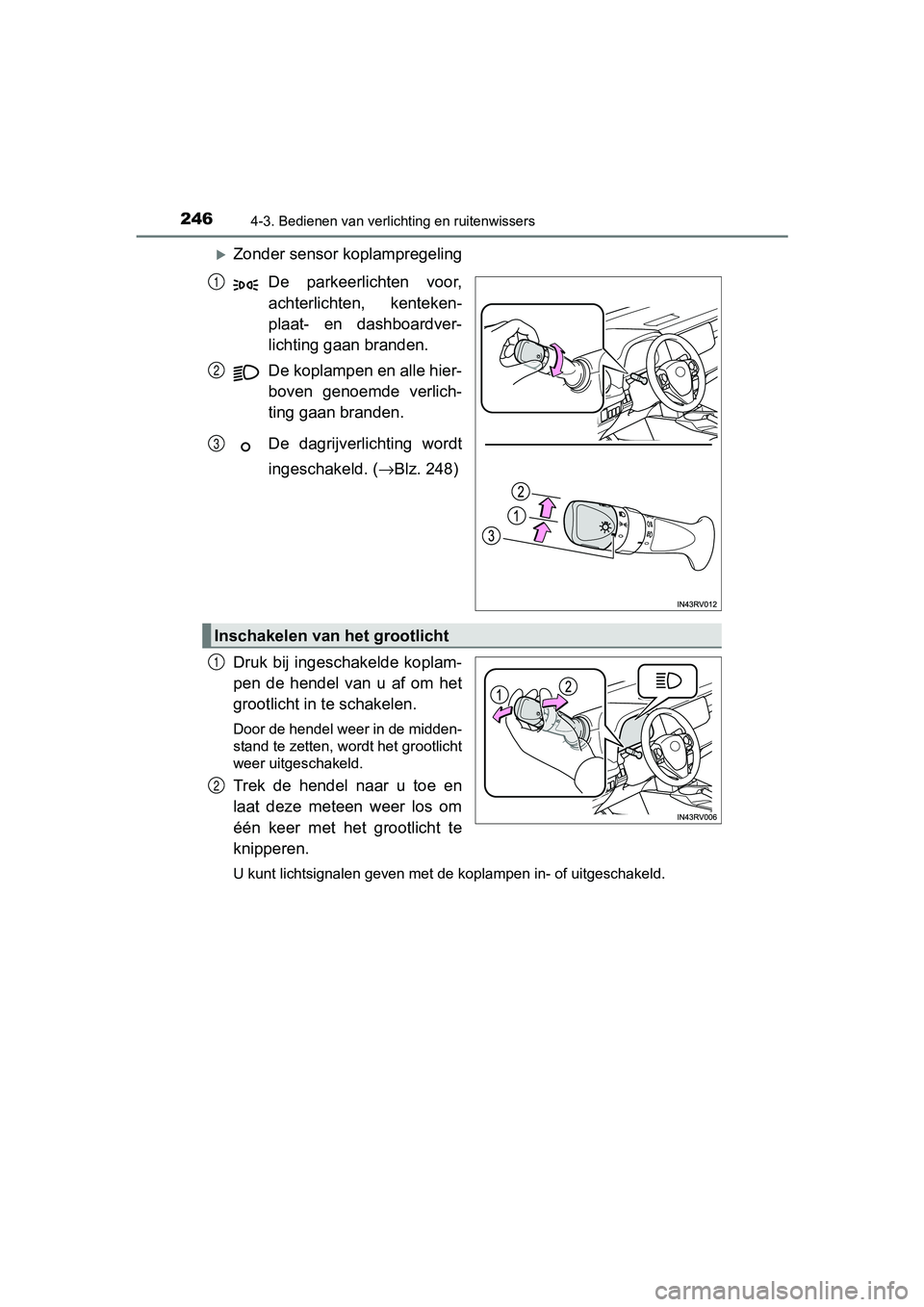

2464-3. Bedienen van verlichting en ruitenwissers
RAV4-HV_OM_OM42B04E_(EE)
Zonder sensor koplampregelingDe parkeerlichten voor,
achterlichten, kenteken-
plaat- en dashboardver-
lichting gaan branden.
De koplampen en alle hier-
boven genoemde verlich-
ting gaan branden.
De dagrijverlichting wordt
ingeschakeld. ( →Blz. 248)
Druk bij ingeschakelde koplam-
pen de hendel van u af om het
grootlicht in te schakelen.
Door de hendel weer in de midden-
stand te zetten, wordt het grootlicht
weer uitgeschakeld.
Trek de hendel naar u toe en
laat deze meteen weer los om
één keer met het grootlicht te
knipperen.
U kunt lichtsignalen geven met de koplampen in- of uitgeschakeld.
1
2
3
Inschakelen van het grootlicht
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 246 Friday, August 5, 2016 4:24 PM

2484-3. Bedienen van verlichting en ruitenwissers
RAV4-HV_OM_OM42B04E_(EE)
Dankzij dit systeem kunnen de koplampen gedurende 30 seconden
worden ingeschakeld wanneer het contact UIT wordt gezet.
Trek nadat u het contact UIT hebt
gezet de hendel naar u toe en laat
hem los terwijl de lichtschakelaar
in de stand of staat.
Trek de hendel naar u toe en laat
hem weer los om de verlichting uit
te schakelen.
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te maken voor andere weggebruikers,
wordt de dagrijverlichting automatisch ingeschakeld als het hyb ridesysteem
wordt gestart en de parkeerrem wordt gedeactiveerd met de licht schakelaar
uit of in de stand . (Brandt helderder dan de parkeerlichten vo or.) Dagrij-
verlichting is niet ontworpen voor gebruik in het donker.
■ Sensor koplampregeling (indien aanwezig)
Follow Me Home-systeem
De werking van de sensor kan in nega-
tieve zin beïnvloed worden als er iets over
de sensor heen geplaatst wordt of als er
iets op de ruit wordt aangebracht waar-
door de sensor wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht
signaleren, waardoor het automatische
koplampsysteem mogelijk onjuist functio-
neert.
RAV4-HV_OM_OM42B04E_(EE).book Page 248 Friday, August 5, 2016 4:24 PM

2494-3. Bedienen van verlichting en ruitenwissers
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)■
Automatisch uitschakelsysteem verlichting
Type A
● Wanneer de lichtschakelaar in de stand of staat:
De koplampen en de mistlampen vóór worden uitgeschakeld nadat h et con-
tact UIT is gezet.
● Wanneer de lichtschakelaar in de stand staat:
De verlichting wordt uitgeschakeld nadat het contact UIT is gezet.
Type B
● De koplampen en de mistlampen vóór worden uitgeschakeld nadat h et con-
tact UIT is gezet.
Zet, om de verlichting weer in te schakelen, het contact AAN of zet de licht-
schakelaar een keer in stand UIT of zet de lichtschakelaar een keer in stand
en daarna terug in stand of .
■ Zoemer verlichting
Er klinkt een zoemer als het contact UIT wordt gezet en het bes tuurderspor-
tier wordt geopend terwijl de verlichting is ingeschakeld.
■ Automatische verticale koplampverstelling (indien aanwezig)
De koplamphoogte wordt automatisch geregeld op basis van het aantal
passagiers in de auto en de mate van belading om verblinding va n andere
weggebruikers door de koplampen te voorkomen.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid lichtsensor) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 567)
OPMERKING
■ Voorkomen van ontlading van de 12V-accu
Laat de verlichting niet langer ingeschakeld dan noodzakelijk i s als het
hybridesysteem niet is ingeschakeld.
RAV4-HV_OM_OM42B04E_(EE).book Page 249 Friday, August 5, 2016 4:24 PM

2504-3. Bedienen van verlichting en ruitenwissers
RAV4-HV_OM_OM42B04E_(EE)
Automatic High Beam-systeem∗
Duw de hendel van u af terwijl de
lichtschakelaar in de stand
staat.
Het controlelampje van het Auto-
matic High Beam-systeem gaat
branden als de koplampen auto-
matisch worden ingeschakeld om
aan te geven dat het systeem is
ingeschakeld.
∗: Indien aanwezig
Het Automatic High Beam-systeem maakt gebruik van een inge-
bouwde camerasensor om de hel derheid van bijvoorbeeld de
straatverlichting en de verlichti ng van tegenliggers en voorlig-
gers te meten, en schakelt indien nodig automatisch het groot-
licht in of uit.
WAARSCHUWING
■ Beperkingen van het Automatic High Beam-systeem
Vertrouw niet uitsluitend op het Automatic High Beam-systeem. R ijd altijd
voorzichtig, houd hierbij de omgeving in de gaten en schakel in dien nodig
handmatig het grootlicht in of uit.
■ Voorkomen van onjuiste werking van het Automatic High Beam-sys-
teem
Voorkom overbelading van uw auto.
Inschakelen van het Automatic High Beam-systeem
RAV4-HV_OM_OM42B04E_(EE).book Page 250 Friday, August 5, 2016 4:24 PM

2524-3. Bedienen van verlichting en ruitenwissers
RAV4-HV_OM_OM42B04E_(EE)
■Voorwaarden voor het automatisch in- of uitschakelen van het grootlicht
● Als aan alle onderstaande voorwaarden is voldaan, wordt het gro otlicht
automatisch ingeschakeld (na ongeveer 1 seconde):
• De rijsnelheid is hoger dan ongeveer 40 km/h.
• Het gebied voor de auto is niet verlicht.
• Er zijn geen tegenliggers of voorliggers met ingeschakelde kop lampen of
achterlichten.
• Er bevinden zich weinig straatlantaarns op de weg voor u.
● Als aan een van onderstaande voorwaarden is voldaan, wordt het grootlicht
automatisch uitgeschakeld:
• De rijsnelheid wordt lager dan ongeveer 30 km/h.
• Het gebied voor de auto is verlicht.
• Tegenliggers of voorliggers hebben de koplampen of achterlicht en inge-
schakeld.
• Er bevinden zich veel straatlantaarns op de weg voor u.
■ Informatie werking camerasensor
●In de volgende situaties wordt het grootlicht mogelijk niet aut omatisch uitge-
schakeld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
• Als tegenliggers of voorliggers aan het zicht zijn onttrokken als gevolg
van een reeks bochten, wegafscheidingen of bomen langs de weg
• Wanneer tegenliggers opdoemen uit de rechter tegemoetkomende r ij-
strook op een brede weg
• Wanneer er tegenliggers of voorliggers met uitgeschakelde verl ichting
zijn
● Het grootlicht wordt mogelijk uitgeschakeld als een tegenligger wordt gesig-
naleerd die zijn mistlampen aan heeft terwijl zijn koplampen ui t zijn.
● Door de aanwezigheid van huisverlichting, straatverlichting, ve rkeerslichten
of verlichte billboards of verkeersborden wordt mogelijk gescha keld van
grootlicht naar dimlicht of blijft het dimlicht mogelijk ingesc hakeld.
● De volgende factoren kunnen van invloed zijn op de reactietijd voor het in-
of uitschakelen van het grootlicht:
• De helderheid van koplampen, mistlampen en achterlichten van t egenlig-
gers en voorliggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voertuig op twee wielen betreft
• De toestand van de weg (stijgingspercentage, bochten, toestand van het
wegdek, enz.)
• Het aantal inzittenden en de hoeveelheid bagage
● Het grootlicht kan op voor de bestuurder onverwachte momenten w orden
in- en uitgeschakeld.
RAV4-HV_OM_OM42B04E_(EE).book Page 252 Friday, August 5, 2016 4:24 PM
