2017 TOYOTA RAV4 HYBRID sensor

1001-3. Antidiefstalsysteem
RAV4-HV_OM_OM42B04E_(EE)●
Plaatsen met extreme trillingen of geluiden of situaties waarin de auto wordt
blootgesteld aan herhaaldelijke schokken of trillingen:
• Wanneer de auto is geparkeerd in een parkeergarage
• Wanneer de auto wordt vervoerd per boot, aanhangwagen, trein, enz.
• Wanneer ijs van de auto verwijderd wordt
• Wanneer de auto zich in een wasstraat of een hogedruk-wasinsta llatie
bevindt
• Wanneer de auto zich in een hagel- of onweersbui bevindt
■ Informatie over de helling sensor (indien aanwezig)
De sensor activeert in de volgende gevallen mogelijk het alarm:
● De auto wordt vervoerd per boot, aanhangwagen, trein, enz.
● De auto staat geparkeerd in een parkeergarage.
● De auto bevindt zich in een wasstraat waarin de auto verplaatst wordt.
● Een van de banden verliest zijn spanning.
● De auto wordt opgekrikt.
● Er doet zich een aardbeving of wegverzakking voor.
● Er wordt bagage op het imperiaal geladen of er vanaf gehaald.
OPMERKING
■Ervoor zorgen dat de i nbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en d e stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder go ed.
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
RAV4-HV_OM_OM42B04E_(EE).book Page 100 Friday, August 5, 2016 4:24 PM

1042. Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers (→Blz. 243)*1Controlelampje
VSC OFF (→Blz. 338)
Controlelampje
achterlicht ( →Blz. 245) Controlelampje READY
(
→Blz. 229)
Controlelampje
grootlicht ( →Blz. 246)
*1, 3
(indien
aanwezig)
Waarschuwingslampje
PCS ( →Blz. 277)
(indien
aanwezig)
Controlelampje
Automatic High Beam-
systeem ( →Blz. 250)*4Controlelampje
antidiefstalsysteem
(→Blz. 85, 95)
(indien
aanwezig)
Controlelampje
mistlampen voor
( →Blz. 254) Controlelampje SPORT
(
→Blz. 238)
Controlelampje
mistachterlicht
( →Blz. 254) Controlelampje
ECO MODE
(
→Blz. 238)
(indien
aanwezig)
Controlelampje
cruise control
( →Blz. 301, 313) Controlelampje
EV-modus (
→Blz. 78)
(indien
aanwezig)
Controlelampje
Dynamic Radar Cruise
Control ( →Blz. 301) Controlelampje
EV MODE
(
→Blz. 235)
Controlelampje cruise
control SET
( →Blz. 301, 313)
(indien
aanwezig)
Controlelampje
Toyota Parking Assist-
sensor ( →Blz. 317)
*1, 2Controlelampje Traction
Control ( →Blz. 338)
(indien
aanwezig)
Controlelampje LDA
( →Blz. 291)
RAV4-HV_OM_OM42B04E_(EE).book Page 104 Friday, August 5, 2016 4:24 PM

1122. Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)■
Waarschuwing voor slingeren LDA (Lane Departure Alert met
stuurregeling) (indien aanwezig)
→
Blz. 288
■Display uit
Er wordt een leeg scherm weergegeven
*: Deze functie kan worden gereset door de toets van de bedienin gs-
toetsen van het instrumentenpaneel ingedrukt te houden als het te reset-
ten item wordt weergegeven.
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 561.
Bij functies die in- of uitgeschakeld kunnen worden, wordt iede re keer als
op wordt gedrukt, geschakeld tussen aan en uit.
● (Lane Departure Alert met stuurregeling)* (→ Blz. 288)
● (Pre-Crash Safety-systeem)
* (→ Blz. 273)
● (Blind Spot Monitor)
* (→ Blz. 325)
● (Toyota Parking Assist-sensor)
* (→ Blz. 317)
● (Road Sign Assist)
* (→ Blz. 296)
● Klok
Hiermee kunt u de uren en minu ten instellen en schakelen tus-
sen de 12-uurs- en 24-uursweergave van de klok.
● (Elektrisch bedi enbare achterklep)
* (→ Blz. 146)
● Instellingen instrumentenpaneel
• Taal
Hiermee kan de taal op het display worden gewijzigd.
• Eenheden Hiermee kan de eenheid voor het brandstofverbruik worden gewij-
zigd.
• Controlelampje EV-modus Hiermee kan het controlelampje van de EV-modus worden geacti-
veerd/gedeactiveerd.
• Pop-updisplay Hiermee kunnen de pop-updisplays worden in-/uitgeschakeld. Deze
displays kunnen in bepaalde situaties verschijnen.
• Accentkleur Hiermee kunnen de accentkleuren op het scherm, zoals de kleur v an
de cursor, worden gewijzigd.
Weergave instellingen
RAV4-HV_OM_OM42B04E_(EE).book Page 112 Friday, August 5, 2016 4:24 PM

1383-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42B04E_(EE)
Por tieren
◆Smart entry-systeem met startknop
Zorg dat u de elektronische sleutel bij u hebt om deze functie in te
kunnen schakelen.
Pak de portiergreep vast om
de portieren te ontgrendelen.
Zorg ervoor dat u de sensor aan
de achterzijde van de portier-
greep aanraakt.
De portieren en de achterklep
kunnen gedurende 3 seconden
na het vergrendelen niet worden
ontgrendeld.
Raak de vergrendelsensor
(de inkeping aan de boven-
zijde van de portiergreep)
aan om alle portieren te ver-
grendelen.
Controleer of het portier goed vergrendeld is.
◆Afstandsbediening
Vergrendelen van alle portie-
ren
Controleer of het portier goed
vergrendeld is.
Ontgrendelen van alle portie-
ren
Van buitenaf ontgrendelen en v ergrendelen van de portieren
1
2
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 138 Friday, August 5, 2016 4:24 PM

1393-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42B04E_(EE)

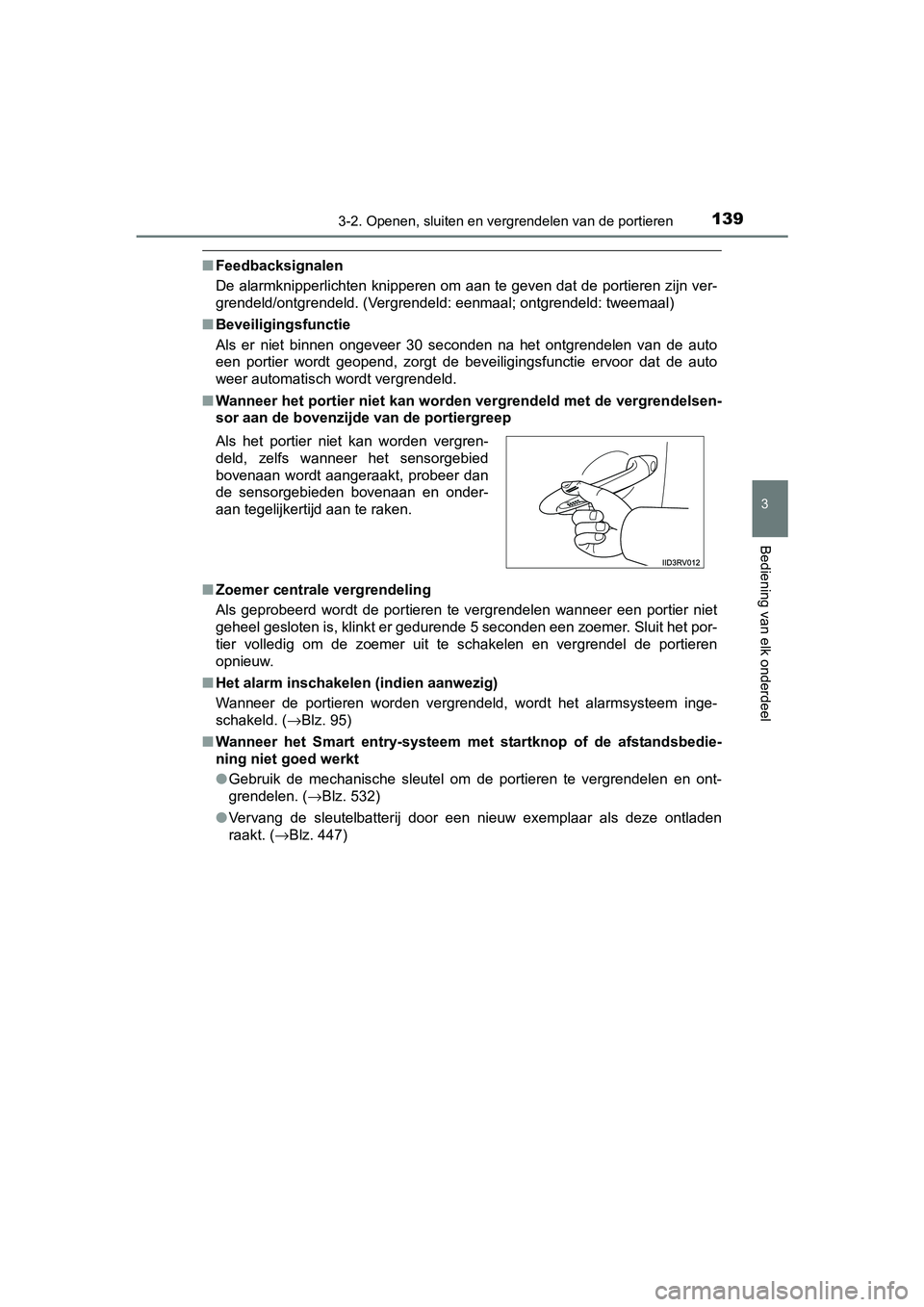

■Feedbacksignalen
De alarmknipperlichten knipperen om aan te geven dat de portier en zijn ver-
grendeld/ontgrendeld. (Vergrendeld: eenmaal; ontgrendeld: tweem aal)
■ Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
■ Wanneer het portier niet kan worden vergrendeld met de vergrend elsen-
sor aan de bovenzijde van de portiergreep
■ Zoemer centrale vergrendeling
Als geprobeerd wordt de portieren te vergrendelen wanneer een portier niet
geheel gesloten is, klinkt er gedurende 5 seconden een zoemer. Sluit het por-
tier volledig om de zoemer uit te schakelen en vergrendel de po rtieren
opnieuw.
■ Het alarm inschakelen (indien aanwezig)
Wanneer de portieren worden vergrendeld, wordt het alarmsysteem inge-
schakeld. ( →Blz. 95)
■ Wanneer het Smart entry-systeem met startknop of de afstandsbed ie-
ning niet goed werkt
● Gebruik de mechanische sleutel om de portieren te vergrendelen en ont-
grendelen. ( →Blz. 532)
● Vervang de sleutelbatterij door een nieuw exemplaar als deze on tladen
raakt. ( →Blz. 447)
Als het portier niet kan worden vergren-
deld, zelfs wanneer het sensorgebied
bovenaan wordt aangeraakt, probeer dan
de sensorgebieden bovenaan en onder-
aan tegelijkertijd aan te raken.
RAV4-HV_OM_OM42B04E_(EE).book Page 139 Friday, August 5, 2016
4:24 PM

1453-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42B04E_(EE)

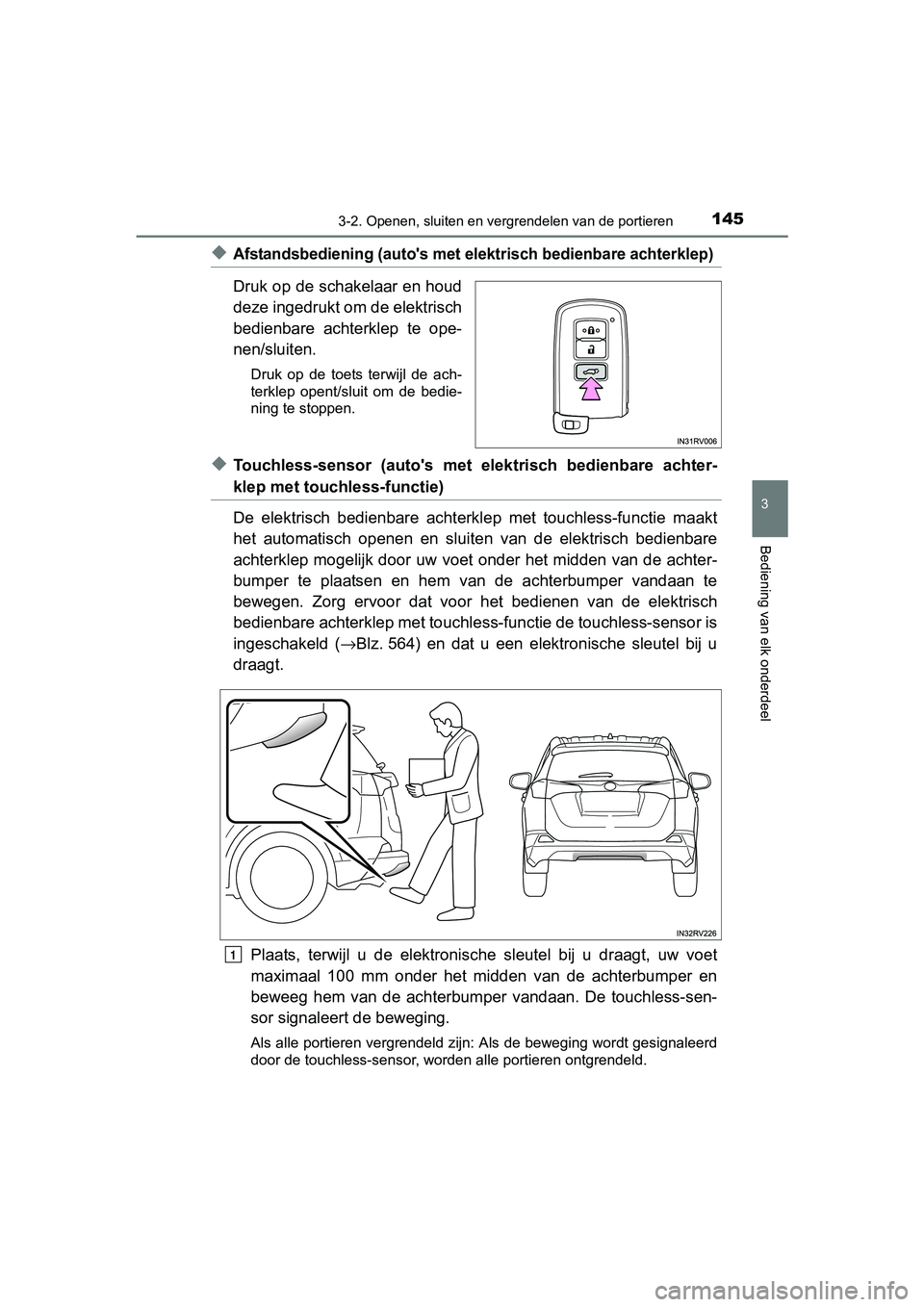

◆Afstandsbediening (auto's met el ektrisch bedienbare achterklep)
Druk op de schakelaar en houd
deze ingedrukt om de elektrisch
bedienbare achterklep te ope-
nen/sluiten.
Druk op de toets terwijl de ach-
terklep opent/sluit om de bedie-
ning te stoppen.
◆Touchless-sensor (auto's met elektrisch bedienbare achter-
klep met touchless-functie)
De elektrisch bedienbare achterkle p met touchless-functie maakt
het automatisch openen en sluit en van de elektrisch bedienbare
achterklep mogelijk door uw voet onder het midden van de achter-
bumper te plaatsen en hem van de achterbumper vandaan te
bewegen. Zorg ervoor dat voor het bedienen van de elektrisch
bedienbare achterklep met touchl ess-functie de touchless-sensor is
ingeschakeld ( →Blz. 564) en dat u een elektronische sleutel bij u
draagt.
Plaats, terwijl u de elektronische sleutel bij u draagt, uw voe t
maximaal 100 mm onder het midden van de achterbumper en
beweeg hem van de achterbumper vandaan. De touchless-sen-
sor signaleert de beweging.
Als alle portieren vergrendeld zijn: Als de beweging wordt gesi gnaleerd
door de touchless-sensor, worden alle portieren ontgrendeld.
1
RAV4-HV_OM_OM42B04E_(EE).book Page 145 Friday, August 5, 2016 4:24 PM

1463-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42B04E_(EE)
Controleer of de elektrisch bedienbare achterklep in beweging
komt.
Gebruik de touchless-sensor, de afstandsbediening (→Blz. 145) of de
toets van de elektrisch bedienbare achterklep ( →Blz. 146) om de elek-
trisch bedienbare achterklep in een tussenstand te stoppen of h em
weer te bedienen.
Druk op de toets om de achterklep
automatisch te sluiten. (Er klinkt
een zoemer.)
Druk op de toets terwijl de achter-
klep wordt geopend/gesloten om
de beweging te stoppen. Als u nog-
maals op de toets drukt, beweegt
de achterklep in de andere richting.
De achterklep sluiten met de ach-
terklepgreep.
Auto's zonder elektrisch be-
dienbare achterklep
Duw de achterklep van buitenaf
naar beneden om deze te sluiten.
Auto's met elektrisch bedien-
bare achterklep
De bekrachtigingsfunctie van de
achterklep wordt geactiveerd en
de achterklep sluit verder automa-
tisch.
Het systeem van de elektrisch bedienbare achterklep kan worden uit-
geschakeld via het multi-informatiedisplay.
Druk op of van de bedienings toetsen van het instrumen-
tenpaneel en selecteer op he t multi-informatiedisplay.
Toets elektrisch bedienbare achterklep (auto's met elektrisch
bedienbare achterklep)
2
Sluiten van de achterklep
Het systeem van de elektrisch bedienbare achterklep uitschake-
len (auto's met elektrisc h bedienbare achterklep)
1
RAV4-HV_OM_OM42B04E_(EE).book Page 146 Friday, August 5, 2016 4:24 PM

1473-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42B04E_(EE)
Druk op of van de bedienings toetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Kies “System Settings” (systeeminstellingen) en druk vervolgens
op .
Druk op . (“All Off” (alles uit) wordt op het multi-informatiedis-
play weergegeven.)
Telkens wanneer wordt ingedrukt, wordt het systeem ingeschakel d/uit-
geschakeld.
Het systeem van de elektrisch b edienbare achterklep met touchle ss-
functie kan worden uit geschakeld via het mu lti-informatiedisplay.
Druk op of van de bedienings toetsen van het instrumen-
tenpaneel en selecteer op he t multi-informatiedisplay.
Druk op of van de bedienings toetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Selecteer “Touchless Sensor” (touchless-sensor) en druk vervol-
gens op .
“Push to Change Power Back Door foot activation mode”
(Indrukken om activeringsmodus met voet van elektrisch bedien-
bare achterklep te wijzigen) wordt weergegeven op het multi-inf or-
matiedisplay.
Telkens wanneer wordt ingedrukt, wordt het systeem ingeschakel d/uit-
geschakeld.
De geopende positie van de elektrisch bedienbare achterklep kan
worden aangepast.
■Gebruik van het multi-informatiedisplay
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel en selecteer op he t multi-informatiedisplay.
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Uitschakelen van het systeem van de elektrisch bedienbare ach-
terklep met touchless-functie (auto's met elektrisch bedienbare
achterklep met t ouchless-functie)
Aanpassing van de geopende positie van de achterklep (auto's
met elektrisch bedienbare achterklep)
2
3
4
1
2
3
4
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 147 Friday, August 5, 2016 4:24 PM
