4917-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
(indien aanwezig)
Er wordt niet aan de bedrijfscondities van de
camerasensor (temperatuur, enz.) voldaan.
→Wanneer er aan de bedrijfscondities van de
camerasensor (temperatuur, enz.) wordt
voldaan, komen de volgende systemen
beschikbaar.
• PCS (Pre-Crash Safety-systeem)
• LDA-systeem (Lane Departure Alert met stuurregeling)
• Dynamic Radar Cruise Control
• RSA (Road Sign Assist)
• Automatic High Beam-systeem
(indien aanwezig)
Geeft aan dat er vuil, regen, condens, ijs,
sneeuw, enz. aanwezig is op de voorruit vóór de
camerasensor De volgende systemen zijn tijdelijk niet bruik-
baar.
• PCS (Pre-Crash Safety-systeem)
• LDA-systeem (Lane Departure Alert met
stuurregeling)
• Dynamic Radar Cruise Control
• RSA (Road Sign Assist)
• Automatic High Beam-systeem
→ Schakel het systeem uit, verwijder het vuil,
de regen, de condens, het ijs, de sneeuw,
enz. van de voorruit en schakel het sys-
teem weer in.
(indien aanwezig)
Het LDA-systeem (Lane Departure Alert met
stuurregeling) is tijdelijk uitgeschakeld als gevolg
van een storing in een andere sensor dan de
camerasensor.
Er klinkt ook een zoemer.
→ Schakel het LDA-systeem uit en volg de
juiste storingzoekprocedures voor de
waarschuwingsmelding. Ga vervolgens
een stukje rijden met de auto en schakel
het LDA-systeem weer in.
WaarschuwingsmeldingDetails/handelingen
(oranje) (Knippert)
(oranje) (Knippert)
(oranje)
RAV4-HV_OM_OM42B04E_(EE).book Page 491 Friday, August 5, 2016 4:24 PM

4967-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
(indien aanwezig)
Geeft aan dat het Pre-Crash Safety-systeem tij-
delijk niet beschikbaar is
→Wacht tot het systeem wel weer beschik-
baar is.
Als de waarschuwingsmelding niet ver-
dwijnt, zit er mogelijk een storing in het
systeem. Laat uw auto direct controleren
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
(indien aanwezig)
Geeft aan dat een deel van de sensor van het
PCS (Pre-Crash Safety-systeem) vuil is of is
bedekt door ijs, enz.
Er klinkt ook een zoemer.
→ Verwijder het vuil, ijs, enz.
De werking van de airconditioning, verwarming
e.d. wordt tijdelijk beperkt als gevolg van een
hoog energieverbruik
→Schakel onnodige elektrische uitrusting uit
om het energieverbruik te verlagen.
Wacht tot de stroomvoorziening weer nor-
maal wordt.
Laat, wanneer dit item regelmatig wordt
weergegeven, de auto onmiddellijk nakij-
ken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
Geeft aan dat de ontwaseming van de ver-
warmde voorruit niet kan worden gebruikt omdat
de buitentemperatuur hoger is dan ongeveer 5 °C
→ Gebruik de voorruitverwarming of wacht
tot de buitentemperatuur is gedaald tot
lager dan ongeveer 5 °C
WaarschuwingsmeldingDetails/handelingen
(Knippert)
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 496 Friday, August 5, 2016 4:24 PM

5127-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Berg het wiel met de lekke band, de krik en het gereedschap op.
■Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( →Blz. 557)
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het compacte reservewiel is niet voorzien van een bandenspannin gssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wo rdt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het compacte reservewiel monteert nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit lampje blijven branden .
■ Gebruik van het compacte reservewiel (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan
wanneer er gereden wordt met de standaardbanden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs (auto's met een compact reservewiel)
Vervang een van de achterwielen van de auto door het compacte r eserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de voor-
wielen:
Vervang het wiel links of rechts achter door het compacte reser vewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
■ Klemband waarmee de krik wordt vastgezet
4
Maak de haak van de klemband voor de
krik los van vergrendelopening , draai
de klemband en maak de haak vast in
vergrendelopening .
5
1
2
3
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 512 Friday, August 5, 2016 4:24 PM

5147-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
■Gebruik van het compacte reservewiel (indien aanwezig)
● Houd er rekening mee dat het reservewiel speciaal ontworpen is voor
gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder een
andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onde r uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorza ken.
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeve n en dat
de volgende systemen niet goed werken:
Niet alleen kan het volgende systeem niet optimaal worden gebru ikt, maar
ook kan dit een negatief effect hebben op de onderdelen van de aandrijflijn:
• E-Four (elektrische vierwielaandrijving) (AWD-uitvoeringen)
■ Snelheidsbeperking bij gebruik van het compacte reservewiel (in dien
aanwezig)
Rijd niet harder dan 80 km/h als er een compact reservewiel ond er de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hog e snelhe-
den. Het niet opvolgen van deze voorzorgsmaatregel kan leiden t ot een
ongeval en ernstig letsel.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer g oed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze v oorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
• ABS en Brake Assist
•VSC
•TRC
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control (indien aanwezig)
•EPS
• LDA (Lane Departure Alert met stuurregeling) (indien aanwezig) • PCS (Pre-Crash Safety-sys-
teem) (indien aanwezig)
• Toyota Parking Assist-monitor
(indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• Panoramic View Monitor (indien aanwezig)
• Navigatiesysteem (indien aanwe-
zig)
RAV4-HV_OM_OM42B04E_(EE).book Page 514 Friday, August 5, 2016 4:24 PM

5157-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
OPMERKING
■Rijd voorzichtig over oneffenheden in het wegdek heen als het c om-
pacte reservewiel onder de auto gemonteerd is. (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorz ichtig
bij het rijden over slechte wegen.
■ Rijden met sneeuwket tingen en het compacte reservewiel (indien aan-
wezig)
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedra g in nega-
tieve zin beïnvloeden.
■ Bij het vervangen van banden (auto's met bandenspanningswaarsch u-
wingssysteem)
Neem voor het verwijderen en plaatsen van wielen, banden of de banden-
spanningssensor en -zender contact op met een erkende Toyota-de aler of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige, omdat de sensor en zender beschadigd kunnen raken
als er niet voorzichtig mee wordt omgegaan.
RAV4-HV_OM_OM42B04E_(EE).book Page 515 Friday, August 5, 2016 4:24 PM

5277-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
●Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
● Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
● Niet gebruiken om de bandenspanning te controleren of op de voo rgeschre-
ven waarde te brengen.
■ Als de band te hard wordt opgepompt
Neem de slang los van het ventiel.
Neem de slang los van het ventiel, verwijder het dopje van de s lang en sluit
dan de slang weer aan.
Zet de compressor aan, wacht enkele seconden en zet de compressor
weer uit. Controleer of de bandenspanningsmeter de voorgeschrev en
spanning aangeeft.
Zet de compressor weer aan als de spanning onder de voorgeschre ven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ Nadat een band is gerepareer d met de bandenreparatieset
● Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knippe ren.
■ Aanwijzing voor het controlere n van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de ban denrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles.
Gebruik de bandenreparatievloeistof niet wanneer de uiterste ho udbaar-
heidsdatum is verstreken. U kunt de reparatie mogelijk niet uitvoeren met de
bandenreparatieset. Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de band
om wat lucht te laten ontsnappen.
1
2
3
4
RAV4-HV_OM_OM42B04E_(EE).book Page 527 Friday, August 5, 2016
4:24 PM

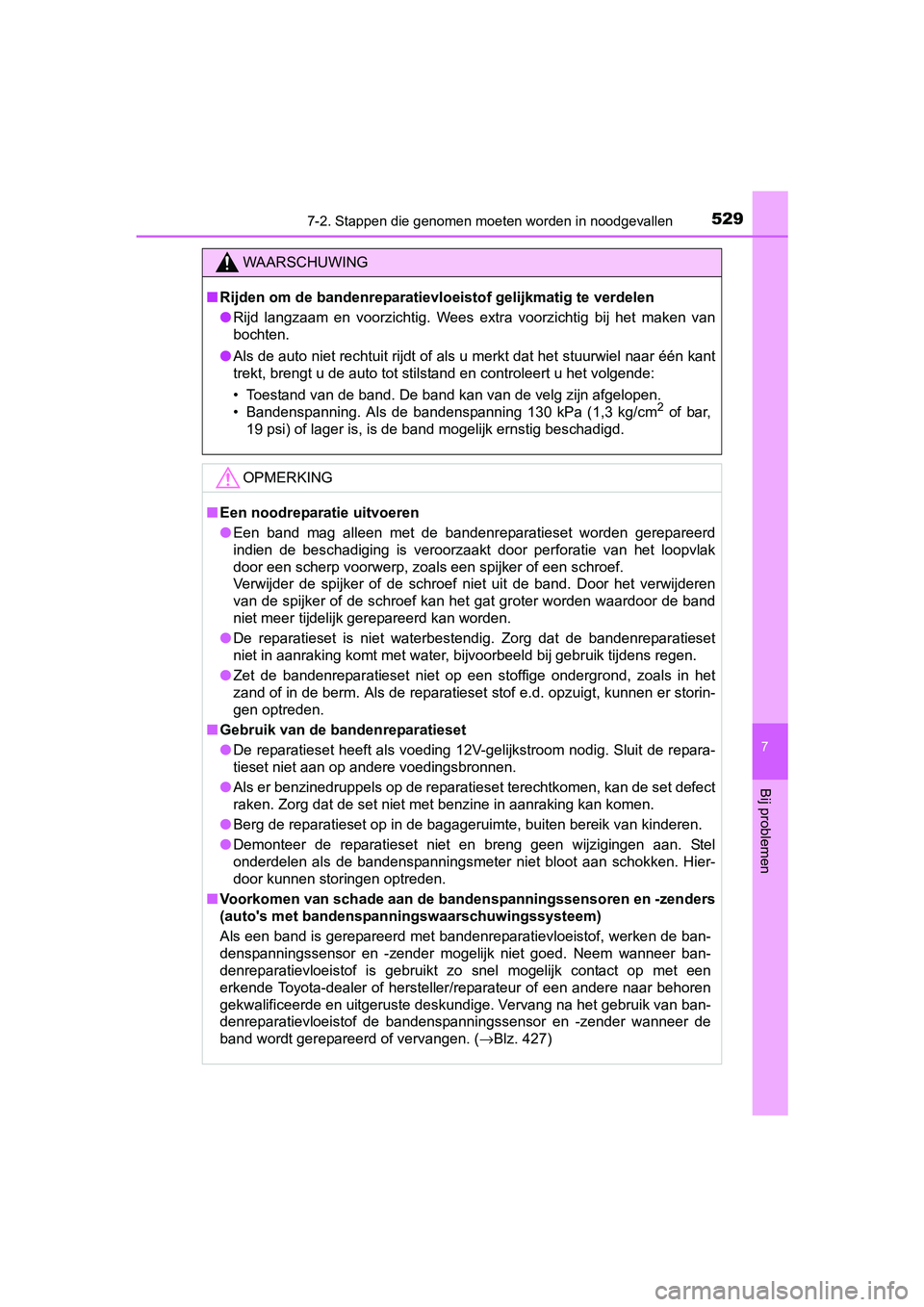

5297-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
WAARSCHUWING
■Rijden om de bandenreparatievloeistof gelijkmatig te verdelen
● Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het ma ken van
bochten.
● Als de auto niet rechtuit rijdt of als u merkt dat het stuurwie l naar één kant
trekt, brengt u de auto tot stilstand en controleert u het volgende:
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar,
19 psi) of lager is, is de band mogelijk ernstig beschadigd.
OPMERKING
■ Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareer d
indien de beschadiging is veroorzaakt door perforatie van het l oopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenrepar atieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijd ens regen.
● Zet de bandenreparatieset niet op een stoffige ondergrond, zoal s in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunn en er storin-
gen optreden.
■ Gebruik van de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
● Als er benzinedruppels op de reparatieset terechtkomen, kan de set defect
raken. Zorg dat de set niet met benzine in aanraking kan komen.
● Berg de reparatieset op in de bagageruimte, buiten bereik van k inderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. S tel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( →Blz. 427)
RAV4-HV_OM_OM42B04E_(EE).book Page 529 Friday, August 5, 2016 4:24 PM

5648-2. Persoonlijke voorkeursinstellingen
RAV4-HV_OM_OM42B04E_(EE)■
Elektrisch bedienbare achterklep*1 (
→ Blz. 143)
*1: Indien aanwezig
*2: Als de trekhaak is geplaatst, werkt de touchless-sensor niet
*3: De geopende positie wordt ingesteld met de toets van de elektr isch
bedienbare achterklep ( →Blz. 147)
■
RSA (Road Sign Assist ) (indien aanwezig) (→Blz. 296)
FunctieStandaard-
instellingPersoonlijke voorkeurs-
instelling
Touchless-sensor*1, 2AanUit—OO
Openingshoek5
1 - 4
—O—Instelling
gebruiker*3
Zoemervolume31—O—2
Zoemer*1
Wanneer de
achterklep in
werking treedt: aan
Terwijl de ach- terklep in wer- king is: uit
All on (alles
aan)
——O
All off (alles uit)
Wanneer de
achterklep in
werking treedt: uit
Terwijl de ach- terklep in wer- king is: aan
123
FunctieStandaard-
instellingPersoonlijke voorkeurs-
instelling
Meldingsmethode snelheids-
overschrijdingAlleen visueel
Geen melding
—O—Visueel en
hoorbaar
*1
Meldingsniveau snelheidsover-
schrijding2 km/h
(1 mph)
5 km/h
(3 mph)
—O—10 km/h (5 mph)
Andere meldingsmethode*2Alleen visueel
Geen melding
—O—Visueel en
hoorbaar
*1
123
RAV4-HV_OM_OM42B04E_(EE).book Page 564 Friday, August 5, 2016 4:24 PM
