2017 TOYOTA RAV4 sensor

3614-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DK
Model med 8 sensorer
Tryk på instrumentknappen eller , og vælg på multi-
informationsdisplayet.
Tryk på eller på målerens kontakter, og vælg , og tryk
derefter på .
vises for at informere føreren om, at systemet er slået til.
Når sensorerne registrerer en forhindring, informerer følgende indikator
eller display føreren om positionen og afstanden til forhindringen.
Indikator for Toyota parkeringshjælpsensor (4 sensorer)
Bilindikator
Hjørneindikator, bag
Midterindikator, bag
Multi-informationsdisplay (8 sensorer)
Hjørnesensorer for i drift
Midtersensor foran i funktion
Hjørnesensor bag i funktion
Midtersensor bag i drift
Display
1
2
1
2
3
1
2
3
4
OM42753DK.book Page 361 Wednesday, September 7, 2016 2:13 PM

3624-5. Brug af systemer til sikker og let kørsel
OM42753DK
Display til navigationssystem eller multimediesystem (hvis monteret)
Skærm til Toyota-parkerings-
hjælpsensor
Når bakkameraet
* eller skær-
men til Toyota-parkeringshjælp
*
eller panoramaskærmen* ikke
vises.
Grafikken vises automatisk, når
systemet registrerer en forhindring.
Skærmen kan indstilles, så grafik-
ken ikke vises. ( S. 365)
: Vælg dette for at slå summer- lyden fra.
Indsat billede
Når bakkameraet
* eller skær-
men for Toyota-parkerings-
hjælp
* vises:
Der vises et forenklet billede i
øverste hjørne af skærmen, når
systemet registrerer en forhin-
dring.
Når panoramaskærmen
* vises:
Positionen og afstanden vises på panoramaskærmen, når systemet
registrerer en forhindring.
*: Hvis monteret
1
2
OM42753DK.book Page 362 Wednesday, September 7, 2016 2:13 PM

3634-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DKn

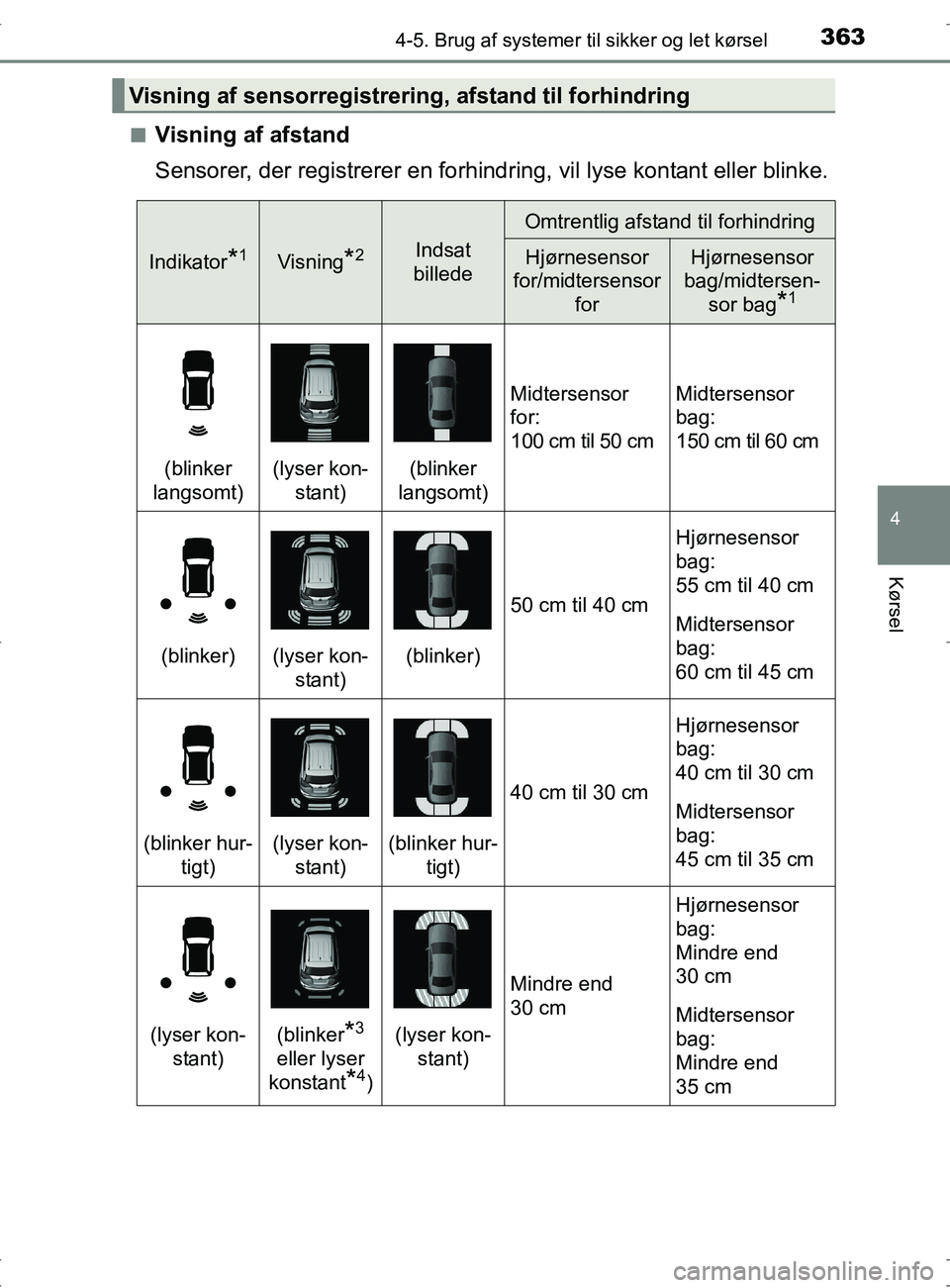

Visning af afstand
Sensorer, der registrerer en forhindr
ing, vil lyse kontant eller blinke.
Visning af sensorregistreri ng, afstand til forhindring
Indikator*1Visning*2Indsat
billede
Omtrentlig afstand til forhindring
Hjørnesensor
for/midtersensor
forHjørnesensor
bag/midtersen-
sor bag
*1
(blinker
langsomt)(lyser kon- stant)(blinker
langsomt)
Midtersensor
for:
100 cm til 50 cmMidtersensor
bag:
150 cm til 60 cm
(blinker)(lyser kon- stant)(blinker)
50 cm til 40 cm
Hjørnesensor
bag:
55 cm til 40 cm
Midtersensor
bag:
60 cm til 45 cm
(blinker hur- tigt)(lyser kon-stant)(blinker hur- tigt)
40 cm til 30 cm
Hjørnesensor
bag:
40 cm til 30 cm
Midtersensor
bag:
45 cm til 35 cm
(lyser kon-stant)(blinker*3
eller lyser
konstant
*4)
(lyser kon- stant)
Mindre end
30 cm
Hjørnesensor
bag:
Mindre end
30 cm
Midtersensor
bag:
Mindre end
35 cm
OM42753DK.book Page 363 Wednesday, September 7, 2016 2:13 PM

3644-5. Brug af systemer til sikker og let kørsel
OM42753DK
*1: Model med 4 sensorer
*2: Billederne kan afvige fra illustrationerne. ( S. 361)
*3: Multi-informationsdisplay
*4: Navigationssystemets eller multimediesystemets skærm
n
Aktivering af summer og afstand til forhindring
Der lyder en summer, når sensorerne er aktive.
l Summeren bliver hurtigere, i takt med at bilen nærmer sig forhin-
dringen.
Når bilen kommer inden for følgende afstand fra forhindringen,
lyder bippet konstant.
• Hjørnesensorer for: Ca. 30 cm
• Midtersensorer for: Ca. 30 cm
• Hjørnesensorer bag: Ca. 30 cm
• Midtersensorer bag: Ca. 35 cm
l Når systemet registrerer to eller flere forhindringer samtidig, gælder
summerystemets advarsel for den nærmeste forhindring. Hvis
afstanden mellem bilen og den ene eller begge forhindringer er som
angivet ovenfor, bliver bip-lyden en lang tone efterfulgt af hurtige
bip.
Ca. 100 cm
Ca. 150 cm
Ca. 55 cm
Ca. 50 cm
Diagrammet viser sensorernes
registreringsområde. Bemærk, at
det kan ske, at sensorerne ikke er i
stand til at registrere forhindringer
meget tæt på bilen.
Sensorernes registreringsområde
kan ændre sig afhængig af formen
på forhindringen osv.
*: Hvis monteret
Sensorernes registreringsområde
1
2
3
4
OM42753DK.book Page 364 Wednesday, September 7, 2016 2:13 PM

3654-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DK
Du kan indstille summerens lydstyrke og skærmens funktionsbetingelser.
Tryk på knappen "SETUP".
Vælg "Vehicle" på skærmen.
Vælg "TOYOTA Park Assist Settings" på skærmen.
Vælg det ønskede emne.
l Summerens lydstyrke kan indstilles.
l Du kan vælge at have displaye t for Toyota-parkeringshjælpsensor
slået til eller fra.
l Visningen af midtersensorer for eller bag samt lydindikatoren kan
indstilles.
nToyota-parkeringshjælpsensor kan an vendes, når følgende betingelser
er opfyldt:
l Hjørnesensorer for:
• Tændingskontakten står på "ON" (b iler uden smart-nøgle) eller IGNITION
ON (biler med smart-nøgle).
• Gearvælgeren er i alle andre stillinger end P.
• Bilens hastighed er lavere end ca. 10 km/t.
l Midtersensorer for:
• Tændingskontakten står på "ON" (b iler uden smart-nøgle) eller IGNITION
ON (biler med smart-nøgle).
• Gearvælgeren er i alle andre stillinger end P eller R.
• Bilens hastighed er lavere end ca. 10 km/t.
l Hjørne- og midtersensorer bag:
• Tændingskontakten står på "ON" (b iler uden smart-nøgle) eller IGNITION
ON (biler med smart-nøgle).
• Gearvælgeren står på R.
n Skærm for Toyota-parkeringshjælpsensor
Når systemet registrerer en forhindring, mens Toyota-parkeringshjælp er i
brug, vises advarselslampen øverst ti l højre eller venstre på skærmen, også
selvom displayindstillingen er sat på "off" (fra).
Opsætning af Toyota-parkeringshj ælpsensoren (biler med navi-
gationssystem eller multimediesystem)
1
2
3
4
OM42753DK.book Page 365 Wednesday, September 7, 2016 2:13 PM

3664-5. Brug af systemer til sikker og let kørsel
OM42753DKn
Informationer fra sensorer
lSensorens registreringsområder er begrænset til områderne omkring bilens
kofanger.
l Visse forhold ved bilen og i omgivelserne kan påvirke en sensors evne til at
registrere en forhindring korrekt. Det drejer sig om bl.a. følgende forhold:
• Der er snavs, sne eller is på sensoren. (Problemet løses ved at tørre sen-
sorerne af.)
• Sensoren er frosset. (Problemet løses ved at tø området op.) I særlig koldt vejr kan det ske, at skærmens visning er unormal, eller at
forhindringer ikke registreres, hvis en sensor er frosset.
• Sensoren er dækket af noget.
• Bilen hælder meget til den ene side.
• På en meget ujævn vej, på en skråning, på grus eller på\
græs.
• Der er meget støj i området omkring bilen på grund af bilhorn, motorcy- kelmotorer, trykluftsbremserne på store køretøjer eller andre kraftige
lyde, som frembringer ultralydsbølger.
• Der er en anden bil i nærheden, der er udstyret med parkeringshjælps-
sensorer.
• En sensor er belagt med et lag spray, eller det regner kraftigt.
• Bilen er udstyret med en radioantenne eller en trådløs antenne.
• Der er monteret bugseringsøjer.
• Hvis kofangeren eller sensoren får et hårdt stød.
• Bilen nærmer sig en høj eller rund kantsten.
• I stærk sol eller meget koldt vejr.
• Hvis området lige under kofangerne ikke registreres.
• Hvis forhindringer kommer for tæt på sensoren.
• Hvis du har monteret affjedring, der ikke er fra Toyota (sænket undervogn osv.).
• Personer vil muligvis ikke blive registreret, hvis de er iført visse former for beklædning.
Herudover vil der være tilfælde, hvor skiltenes og andre genstandes form gør,
at sensoren opfatter dem som værende tættere på, end de i virkeligheden er.
l Formen på forhindringen kan gøre, at en sensor ikke kan registrere den.
Vær særligt opmærksom i forbindel se med følgende forhindringer:
• Ledninger, hegn, reb osv.
• Bomuld, sne og andre materialer, der absorberer lydbølger
• Genstande med skarpe hjørner
• Lave forhindringer
• Høje forhindringer med overdele, der rager udad i retning mod bilen
OM42753DK.book Page 366 Wednesday, September 7, 2016 2:13 PM

3674-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DKl
Under brug kan følgende situationer opstå:
• Afhængigt af forhindringens form og andre faktorer kan registreringsaf-
standen afkortes eller registrering være umulig.
• Forhindringer vil muligvis ikke blive registreret, hvis de er for tæt på sen- soren.
• Der vil være en kort forsinkelse mellem registreringen af en forhindring og visningen heraf. Selv ved lave hastigheder er der en mulighed for, at
forhindringen kommer inden for sensorens registreringsområder, inden
indikeringen vises, og advarselsbippet lyder.
• Tynde pæle eller genstande i lavere højde end sensoren vil muligvis ikke blive registreret, når bilen nærmer sig dem, selvom de allerede er blevet
registreret én gang.
• Det vil måske være svært at høre bip på grund af audiosystemets lydstyrke eller luftstøj fra airconditionsystemet.
n Hvis systemet svigter
Model med 4 sensorer
l Hvis bilens indikator lyser, mens den bagerste hjørneindikator og midterindi-
kator blinker, og biplyden for fejlfunktion lyder i ca. 7 sekunder, skal bilen
efterses hos en autoriseret Toyota-forhandler/-reparatør eller andre kvalifi-
cerede fagfolk.
l Hvis bilens indikator og de bageste hjørne- og midterindikatorer blinker og
bip for fejlfunktion lyder i ca. 7 se kunder, skal sensorerne rengøres med en
blød klud.
Model med 8 sensorer
Der vises en meddelelse på multi-informationsdisplayet: S. 627
n Individuel tilpasning
Indstillingen for summerens lydstyrke kan ændres.
(Funktioner, der kan tilpasses individuelt
S. 730)
ADVARSEL
nVed brug af Toyota-parkeringshjælpsensor
Følg nedenstående sikkerhedsforanstaltninger.
Hvis du ikke gør dette, kan bilen ikke længere køres sikkert, hvilket kan
medføre en ulykke.
l Brug ikke sensoren, hvis bilens hastighed er højere end 10 km/t.
l Sensorernes registreringsområder og reaktionstider er begrænsede. Af
hensyn til sikkerheden skal du kontrollere områderne omkring bilen (sær-
ligt siderne af bilen), når du kører, og ved hjælp af bremsen holde en lav,
kontrolleret hastighed.
l Undlad at montere tilbehør inden fo r sensorernes registreringsområde.
OM42753DK.book Page 367 Wednesday, September 7, 2016 2:13 PM

3684-5. Brug af systemer til sikker og let kørsel
OM42753DK
BEMÆRK
nVed brug af Toyota-parkeringshjælpsensor
I følgende situationer vil systemet muligvis ikke fungere korrekt på grund af
en fejlbehæftet sensor osv. Få bilen efterset af en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
l Hvis området omkring en sensor kolliderer med noget eller udsættes for et
kraftigt stød.
l Hvis kofangeren kolliderer med noget.
Model med 4 sensorer
l Hjørne- og midterindikatorerne bag blinke r og der lyder et bip, når der ikke
registreres en forhindring.
l Hvis hjørne- og midterindikatorerne bag vises konstant uden et bip.
l Undersøg først sensoren, hvis der opstår en indikatorfejl.
Hvis fejlen opstår, selvom der ikke er is, sne eller mudder på sensoren, er
sensoren sandsynligvis defekt.
Model med 8 sensorer
l Displayet for Toyota-parkeringshjælpsensoren blinker, og der lyder et bip,
uden at der er registreret en forhindring.
l Hvis displayets vises konstant uden bip.
l Hvis der opstår en displayfejl, skal du først kontrollere sensoren.
Hvis fejlen opstår, selvom der ikke er is, sne eller mudder på sensoren, er
det sandsynligt, at sensoren ikke fungerer korrekt.
n Ved bilvask
Udsæt ikke sensorerne for store kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke virker korrekt.
