6948-2. Post´powanie w sytuacjach awaryjnych
Podczas prób uwolnienia samochodu
Podczas prób uwolnienia samochodu poprzez naprzemienne ruszanie do
przodu i do ty∏u w pobli˝u nie mo˝e byç ˝adnych innych pojazdów, obiektów
i ludzi. Gdy ko∏a odzyskajà przyczepnoÊç, samochód mo˝e nagle ruszyç do
przodu lub do ty∏u. Nale˝y zachowaç maksymalnà ostro˝noÊç.
Podczas przestawiania dêwigni przek∏adni nap´dowej
Podczas zmiany po∏o˝enia dêwigni przek∏adni nap´dowej nie nale˝y naci-
skaç peda∏u przyspieszenia.
Mo˝e to spowodowaç gwa∏towne ruszenie samochodu i doprowadziç do
wypadku, w wyniku którego mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
W celu ograniczenia ryzyka uszkodzenia przek∏adni nap´dowej i innych
podzespo∏ów
Nie dopuszczaç do wirowania kó∏ w miejscu i nie wciskaç peda∏u przy-
spieszenia bardziej, ni˝ to jest konieczne.
Je˝eli opisane powy˝ej próby uwolnienia samochodu oka˝à si´ niesku-
teczne, dobrze jest spróbowaç holowania.
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 694 (Black plate)

óGenerator/silnik trakcyjny
óSilnik trakcyjny
9-1. Dane techniczne699
9
Informacje techniczne
Silniki elektryczne (generator/silnik trakcyjny)
Ty pSynchroniczny z magnesem sta∏ym
Akumulator trakcyjny
Typ Litowo-jonowy
Napi´cie ogniwa 3,7 V/ogniwo
PojemnoÊç 25 Ah
Liczba ogniw 95
Napi´cie ca∏kowite 351,5 V Maksymalna moc22,5 kW
Maksymalny moment
obrotowy40 Nm
Ty pSynchroniczny z magnesem sta∏ym
Maksymalna moc53 kW
Maksymalny moment
obrotowy163 Nm
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 699 (Black plate)

*: Obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
9-1. Dane techniczne703
9
Informacje techniczne
Instalacja elektryczna (akumulator 12-woltowy)
Przek∏adnia nap´dowa
G´stoÊç elektrolitu
w temperaturze 20°C:
Pràd ∏adowania1,25 lub wi´cej
Je˝eli g´stoÊç elektrolitu jest mniejsza od
war toÊci standardowej, nale˝y na∏adowaç
akumulator 12-woltowy.
15 A (maks.)
5 A (maks.) ¸adowanie
przyspieszone
¸adowanie
normalne
Obj´toÊç p∏ynu* 3,7 L
Rodzaj p∏ynu Toyota Genuine ATF WS
P∏yn do przek∏adni nap´dowej
Zastosowanie do przek∏adni nap´dowej innego Êrodka ni˝ oryginalny p∏yn
„Toyota Genuine ATF WS” mo˝e spowodowaç obni˝enie sprawnoÊci zmia-
ny prze∏o˝eƒ, blokowanie prze∏o˝eƒ, któremu towarzyszyç b´dà wibracje,
a w skrajnym przypadku mo˝e doprowadziç nawet do uszkodzenia prze-
k∏adni nap´dowej.
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 703 (Black plate)

Stosowanie w silnikach o zap∏onie iskrowym benzyn z domieszkà etanolu
Toyota dopuszcza stosowanie benzyn z domieszkà etanolu do 10%. Benzyna
z domieszkà etanolu powinna posiadaç liczb´ oktanowà zgodnà z zaleceniami.
Je˝eli wystàpi spalanie stukowe
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Dopuszczalne jest krótkotrwa∏e wyst´powanie delikatnego spalania stukowe-
go podczas przyspieszania lub jazdy pod gór´. Takie sytuacje nie powinny
budziç zaniepokojenia.
7069-1. Dane techniczne
Informacje dotyczàce paliwa
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà zgodnà z eu-
ropejskim standardem EN228.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktanowej co najmniej 95.
Poza obszarem Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktanowej co najmniej 95.
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 706 (Black plate)

9-1. Dane techniczne707
9
Informacje techniczne
JakoÊç paliwa
Nie wolno stosowaç nieodpowiedniego paliwa. Nieodpowiednie paliwo
mo˝e doprowadziç do uszkodzenia silnika.
Nie wolno stosowaç benzyny zawierajàcej domieszki o∏owiu (etyliny).
Grozi to utratà skutecznoÊci trójfunkcyjnego konwer tera katalitycznego
i niew∏aÊciwym funkcjonowaniem uk∏adu ograniczajàcego emisj´ sub-
stancji toksycznych.
Na obszarze Unii Europejskiej: Nie wolno stosowaç jako paliwa bioetanolu
wyst´pujàcego pod nazwami „E50” lub „E85” lub innego paliwa zawierajà-
cego du˝e iloÊci etanolu. Stosowanie paliwa tego typu mo˝e doprowadziç
do uszkodzenia uk∏adu paliwowego. W razie jakichkolwiek wàtpliwoÊci
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Poza obszarem Unii Europejskiej: Nie wolno stosowaç jako paliwa bio-
etanolu wyst´pujàcego pod nazwami „E50” lub „E85” lub innego paliwa
zawierajàcego du˝e iloÊci etanolu. W samochodzie mo˝na stosowaç pa-
liwo z domieszkà etanolu do 10% (E10). Stosowanie paliwa z domieszkà
etanolu powy˝ej 10% mo˝e doprowadziç do uszkodzenia uk∏adu paliwo-
wego. Podczas uzupe∏niania paliwa nale˝y zawsze korzystaç ze stacji pa-
liw, które gwarantujà paliwo zgodne ze specyfikacjà oraz gwarantujà jego
wysokà jakoÊç. W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsz-
tatem.
Nie wolno stosowaç benzyny zawierajàcej metanol, takiej jak np. M15,
M85, M100.
Zastosowanie benzyny zawierajàcej metanol mo˝e spowodowaç awari´
lub uszkodzenie silnika.
Uwagi dotyczàce paliwa
S. 107
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 707 (Black plate)

Podczas dokonywania zmiany ustawieƒ samochód powinien byç za-
parkowany w bezpiecznym miejscu, z dêwignià przek∏adni nap´dowej
w po∏o˝eniu P i uruchomionym hamulcem postojowym.
Zmiana za pomocà wyÊwietlacza wielofunkcyjnego
Nacisnàç przycisk lub prze∏àcznika sterowania zespo∏em
wskaêników, a nast´pnie wybraç .
Nacisnàç przycisk lub prze∏àcznika sterowania zespo∏em
wskaêników, wybraç „ (Vehicle Settings)” i nacisnàç przy-
cisk .
Nacisnàç przycisk lub prze∏àcznika sterowania zespo∏em
wskaêników, wybraç ˝àdanà funkcj´ i nacisnàç przycisk .
Nacisnàç przycisk lub prze∏àcznika sterowania zespo∏em
wskaêników, wybraç ˝àdane ustawienie i nacisnàç przycisk .
Aby powróciç do poprzedniego ekranu lub wyjÊç z trybu wprowa-
dzania zmian, nacisnàç .
4
3
2
1
7089-2. Ustawienia w∏asne
Funkcje podlegajàce zmianie ustawieƒ
Ró˝norodne elektronicznie sterowane funkcje w tym samocho-
dzie majà mo˝liwoÊç zmiany ustawieƒ niektórych parametrów.
Ustawienia te mo˝na zmieniaç przy u˝yciu wyÊwietlacza wielo-
funkcyjnego, systemu nawigacji/systemu multimedialnego bàdê
ich programowanie wymaga specjalistycznych urzàdzeƒ i mo˝e
byç przeprowadzane w autoryzowanej stacji obs∏ugi Toyoty lub
innym specjalistycznym warsztacie.
Niektóre ustawienia sà sprz´˝one z innymi i wraz z nimi ulegajà
zmianie. W celu uzyskania szczegó∏owych informacji nale˝y skon-
taktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Zmiana ustawieƒ
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 708 (Black plate)

Sytuacje, w których zmiana ustawieƒ funkcyjnych za pomocà wyÊwietlacza
wielofunkcyjnego zostanie samoczynnie przerwana.
Wybranie przyciskiem rozruchu stanu wy∏àczonego.
Rozpocz´cie jazdy, gdy wyÊwietlany jest ekran zmiany ustawieƒ.
Ustawienia ∏adowania
Uk∏ad kontrolny
7169-2. Ustawienia w∏asne
Podczas dokonywania zmiany ustawieƒ funkcyjnych
Poniewa˝ podczas dokonywania zmiany ustawieƒ funkcyjnych hybrydowy
uk∏ad nap´dowy powinien byç w∏àczony, samochód musi byç zaparkowany
w miejscu zapewniajàcym odpowiednià wentylacj´. W zamkni´tym po-
mieszczeniu, np. w gara˝u, mogà gromadziç si´ zawierajàce trujàcy tlenek
w´gla (CO) spaliny, przedostajàc si´ równie˝ do wn´trza samochodu. Grozi
to Êmiercià lub powa˝nym zagro˝eniem dla zdrowia.
Podczas dokonywania zmiany ustawieƒ funkcyjnych
W celu unikni´cia ryzyka roz∏adowania akumulatora 12-woltowego nale˝y
upewniç si´, ˝e hybrydowy uk∏ad nap´dowy jest w∏àczony.
Zaplanowane ∏adowanieProgramowanie zaplanowanego ∏adowania:S. 166
Uk∏ad monitorowania
ciÊnienia w ogumieniuKalibracja uk∏adu monitorowania ciÊnienia
w ogumieniu:
S. 581 Ustawianie pràdu ∏adowaniaUstawianie maksymalnego pràdu ∏adowania:
S. 137
Ogrzewanie akumulatora
trakcyjnegoUstawianie funkcji „Ogrzewanie akumulatora
trakcyjnego [Traction Battery Heater]” na „W∏.
[On]” lub „Wy∏. [Off]”:
S. 142
69 PRIUS Plug_in OM47A89E 9/2/17 8:42 Page 716 (Black plate)

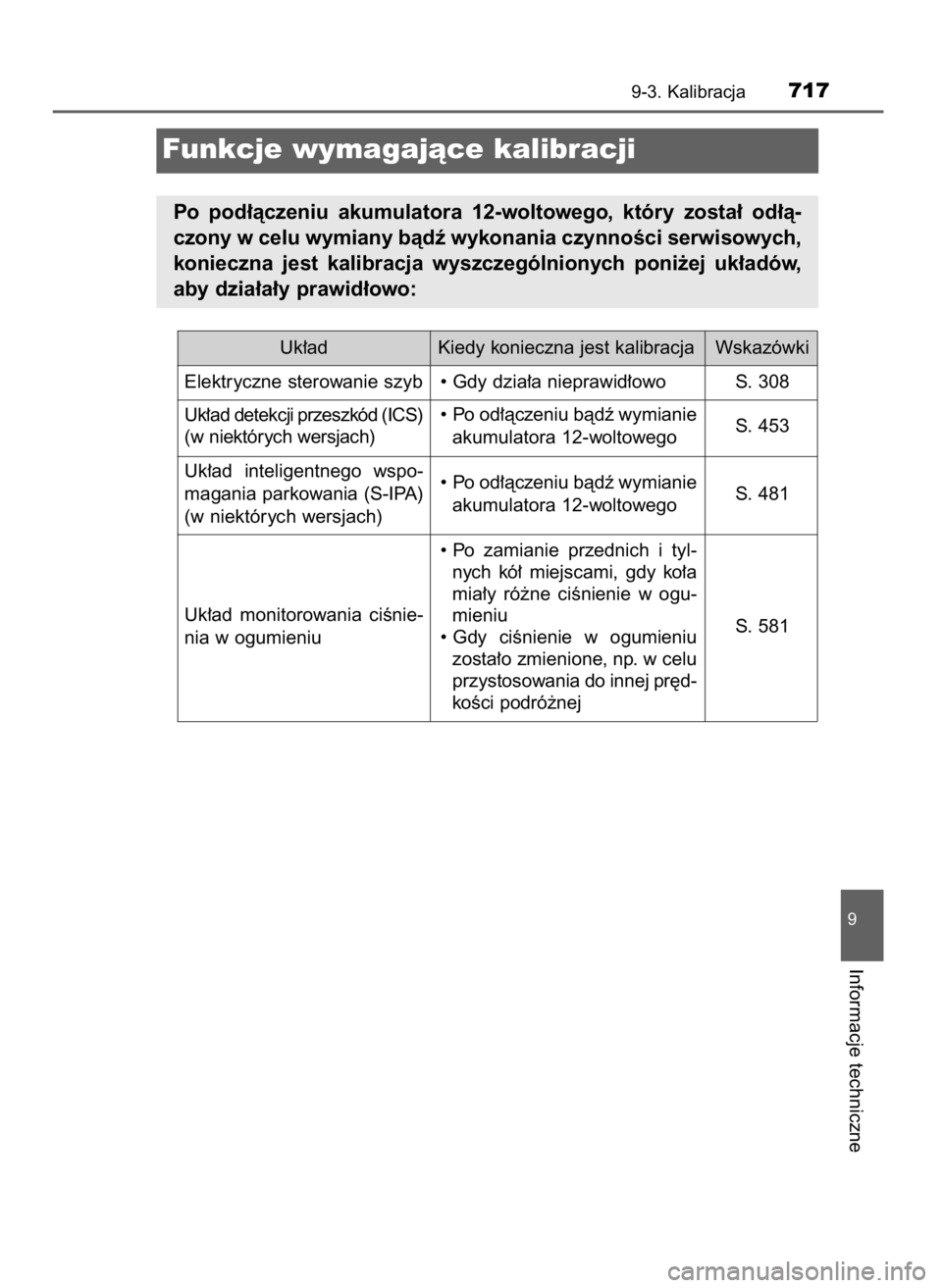

9-3. Kalibracja717
9
Informacje techniczne
Funkcje wymagajàce kalibracji
Po pod∏àczeniu akumulatora 12-woltowego, który zosta∏ od∏à-
czony w celu wymiany bàdê wykonania czynnoÊci serwisowych,
konieczna jest kalibracja wyszczególnionych poni˝ej uk∏adów,
aby dzia∏a∏y prawid∏owo:
Uk∏ad Kiedy konieczna jest kalibracja Wskazówki
Elektryczne sterowanie szyb • Gdy dzia∏a nieprawid∏owo S. 308
Uk∏ad detekcji przeszkód (ICS)
(w niektórych wersjach)• Po od∏àczeniu bàdê wymianie
akumulatora 12-woltowegoS. 453
Uk∏ad inteligentnego wspo-
magania parkowania (S-IPA)
(w niektórych wersjach)• Po od∏àczeniu bàdê wymianie
akumulatora 12-woltowegoS. 481
Uk∏ad monitorowania ciÊnie-
nia w ogumieniu• Po zamianie przednich i tyl-
nych kó∏ miejscami, gdy ko∏a
mia∏y ró˝ne ciÊnienie w ogu-
mieniu
• Gdy ciÊnienie w ogumieniu
zosta∏o zmienione, np. w celu
przystosowania do innej pr´d-
koÊci podró˝nejS. 581
