2017 TOYOTA PRIUS display

4044-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Het intelligente sonarsysteem kan worden ingeschakeld/uitgescha-
keld via het scherm ( →Blz. 152) van het multi-informatiedisplay.
Wanneer het intelligente sonar-
systeem is uitgeschakeld, brandt
het controlelampje OFF van dat
systeem.
Wanneer het intelligente sonarsysteem is uitgeschakeld, wordt d e werking
van het systeem pas hervat wanneer de functie weer wordt ingesc hakeld
via het instelscherm op het multi-informatiedisplay. (De werking van het
systeem wordt niet hervat door bediening van de startknop.)
Soorten sensoren
1
2
3
4
Wijzigen van instellingen van het intelligente sonarsysteem
PRIUS_OM_OM47B56E_(EE).book Page 404 Friday, July 29, 2016 1 1:35 AM

4084-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)
Wanneer de restrictieregeling van het vermogen van het hybridesys-
teem of de remregeling in werking is, klinkt de zoemer en wordt een
melding weergegeven op het multi-informatiedisplay om de bestuu r-
der te waarschuwen.
Afhankelijk van de situatie werkt de restrictieregeling van het vermogen
om hetzij de acceleratie te begrenzen hetzij het vermogen zo ve el mogelijk
te beperken.
Weergave en zoemer voor restrictieregeling vermogen hybride-
systeem en remregeling
RegelingSituatieMulti-informatie- display
Controle-
lampje intel-
ligent
sonarsys-
teem OFF
Zoemer
De restrictie-
regeling van
het vermo-
gen van het
hybridesys-
teem is in
werking (re-
geling be-
grenzing ac-
celeratie)
Acceleratie is
vanaf een
bepaalde
snelheid niet
mogelijk.
Brandt niet
Kort
piep-
signaal
De restrictie-
regeling van
het vermo-
gen van het
hybridesys-
teem is in
werking (re-
geling om het
vermogen zo
veel moge-
lijk te beper-
ken)
Er moet har-
der dan nor-
maal worden
geremd
Brandt niet
De remrege-
ling is in wer-
kingEen nood-
stop is nood-
zakelijk
De auto is tot
stilstand ge-
bracht door
de werking
van het sys-
teemDe auto is tot
stilstand
gebracht na
werking door
de remrege-
ling
Brandt
PRIUS_OM_OM47B56E_(EE).book Page 408 Friday, July 29, 2016 1 1:35 AM

4124-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)●
Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een
claxon of een sonarsysteem van een ander voertuig, een voertuig signa-
leringssysteem, de motor van een motorfiets of de luchtremmen v an een
groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergr ondver-
lichting (met name fluorescerende), mistlampen, een spatbordant enne of
een draadloze antenne) zijn in de buurt van de sensoren geplaat st
● Veranderingen in de auto
• De auto staat erg schuin
• De hoogte van de auto is drastisch veranderd als gevolg van be lading
(de voorzijde wijst omhoog of omlaag)
• De richting van de sensor wijkt af als gevolg van een aanrijdi ng o.i.d.
■ Intelligent sonarsysteem terwijl h et Simple Intelligent Parking Assist-
systeem in werking is
→Blz. 417
■ Bij het verwijderen en plaatsen van de 12V-accu
Het systeem moet worden geïnitialiseerd.
Het systeem kan worden geïnitialiseerd door gedurende ten minst e 5 secon-
den recht vooruit te rijden met een snelheid van ongeveer 35 km/h of hoger.
■ Wanneer “ICS Unavailable” (intell igent sonarsysteem niet beschikbaar)
op het multi-informatiedisplay wordt weergegeven en het control elampje
OFF van het intelligente sonarsysteem knippert
● Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor. Als dit gebeurt, verwijder
dan het ijs, de sneeuw, het vuil, e.d. van de sensor om te zorgen dat het
systeem weer normaal werkt.
Ook wordt er bij lage temperaturen mogelijk een waarschuwingsme lding
weergegeven doordat zich ijs vormt op de sensor en de sensor da ardoor
mogelijk geen obstakels signaleert. Zodra het ijs smelt, zal he t systeem
weer normaal werken.
●
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
deze melding ook na het verwijderen van het vuil van de sensor wordt weerge-
geven of wordt weergegeven wanneer de sensor helemaal niet vuil was.
●Mogelijk is het systeem na het verwijderen en plaatsen van de 12V-accu
niet geïnitialiseerd. Voer de initialisatie van het systeem uit .
■ Wanneer “ICS Malfunction Visit Your Dealer” (storing in het int elligente
sonarsysteem, ga naar uw dealer) op het multi-informatiedisplay wordt
weergegeven, het controlelampje OFF van het intelligente sonars ysteem
knippert en de zoemer klinkt
Het systeem werkt mogelijk niet goed. Laat de auto nakijken doo r een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
PRIUS_OM_OM47B56E_(EE).book Page 412 Friday, July 29, 2016 1 1:35 AM

4174-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)
■Intelligent sonarsysteem terwijl h et Simple Intelligent Parking Assist-
systeem in werking is
Als het Simple Intelligent Parking Assist-systeem in werking is en het sys-
teem een obstakel signaleert dat een aanrijding kan veroorzaken , treden de
onderdrukkingsregeling van het vermogen van het hybridesysteem en de
remregeling van het intelligente sonarsysteem in werking, ongeacht of het
intelligente sonarsysteem is in- of uitgeschakeld. ( →Blz. 404)
● Nadat het intelligente sonarsysteem in werking is getreden, wordt de wer-
king van het Simple Intelligent Parking Assist-systeem tijdelij k gestopt en
wordt de werking van het intelligente sonarsysteem op het multi-informatie-
display weergegeven. ( →Blz. 408)
● Wanneer de werking van het Simple Intelligent Parking Assist-sy steem 3
keer is gestopt als gevolg van de werking van het intelligente sonarsysteem,
wordt het Simple Intelligent Parking Assist-systeem uitgeschake ld.
● Zodra het Simple Intelligent Parking Assist-systeem beschikbaar is nadat
het intelligente sonarsysteem in werking is getreden, wordt er een melding
op het multi-informatiedisplay weergegeven die u laat weten dat u moet
schakelen. De werking van het Simple Intelligent Parking Assist -systeem
kan worden hervat door te schakelen overeenkomstig de aanwijzin g op het
multi-informatiedisplay en door de toets van het S-IPA (→Blz. 418) nog-
maals in te drukken.
■ Schakelen terwijl het Simple Intelligent Parking Assist-systeem in wer-
king is
Als het systeem vaststelt dat de bestuurder van plan is om vooruit of achteruit
te rijden, blijft de ondersteuning werken, ook al heeft de best uurder gescha-
keld voordat dit door het systeem werd aangegeven. Doordat de b ediening
door de bestuurder verschilt van de door het systeem geboden on dersteu-
ning, neemt het aantal keermanoeuvres mogelijk toe.
PRIUS_OM_OM47B56E_(EE).book Page 417 Friday, July 29, 2016 1 1:35 AM

4184-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)■
Wijzigen met de toets van de S-IPA
Druk op de toets
Hiermee kunt u schakelen tus-
sen de functies en de onder-
steuningsmodi uit- of
inschakelen.
Telkens wanneer de toets van de S-IPA wordt ingedrukt terwijl h
et
contact AAN staat en de rijsnelheid ongeveer 30 km/h of lager is ,
wijzigt de funct ie als volgt.
De geselecteerde functie wordt weergegeven op het bedieningsdisplay
op het multi-informatiedisplay ( →Blz. 419).
*: De modus automatisch achteruit inparkeren kan worden ingeschak eld
wanneer aan de desbetreffende werkingsvoorwaarden wordt voldaan
( →Blz. 433). Wanneer er niet aan de werkingsvoorwaarden wordt vol daan,
schakelt hij uit.
Wijzigen van de ondersteuningsmodus
Wanneer de toets van de S-IPA
wordt ingedrukt terwijl de selec-
tiehendel niet in stand P staatWanneer de toets van de S-
IPA wordt ingedrukt terwijl de
selectiehendel in stand P staat
Modus automatisch achteruit
inparkeren
*
Modus fileparkeren
UIT
Modus parkeerplaats
fileparkeren verlaten UIT
PRIUS_OM_OM47B56E_(EE).book Page 418 Friday, July 29, 2016 1 1:35 AM

4194-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)

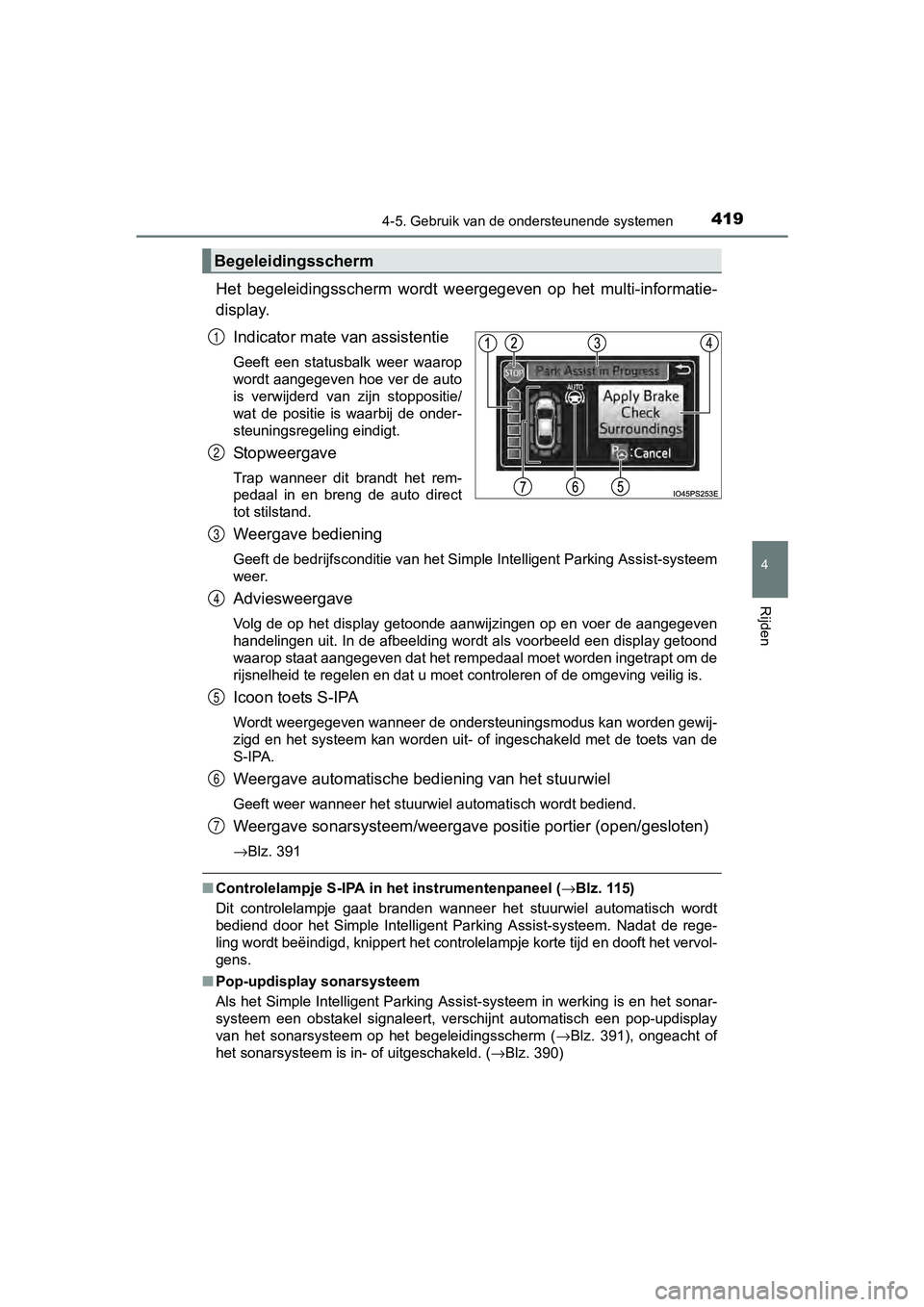

Het begeleidingsscherm wordt weergegeven op het multi-informatie-
display.
Indicator mate van assistentie
Geeft een statusbalk weer waarop
wordt aangegeven hoe ver de auto
is verwijderd van zijn stoppositie/
wat de positie is waarbij de onder-
steuningsregeling eindigt.
Stopweergave
Trap wanneer dit brandt het rem-
pedaal in en breng de auto direct
tot stilstand.
Weergave bediening
Geeft de bedrijfsconditie van het Simple Intelligent Parking Assist-systeem
weer.
Adviesweergave
Volg de op het display getoonde aanwijzingen op en voer de aangegeven
handelingen uit. In de afbeelding wordt als voorbeeld een displ ay getoond
waarop staat aangegeven dat het rempedaal moet worden ingetrapt om de
rijsnelheid te regelen en dat u moet controleren of de omgeving veilig is.
Icoon toets S-IPA
Wordt weergegeven wanneer de ondersteuningsmodus kan worden gew ij-
zigd en het systeem kan worden uit- of ingeschakeld met de toet s van de
S-IPA.
Weergave automatische bediening van het stuurwiel
Geeft weer wanneer het stuurwiel automatisch wordt bediend.
Weergave sonarsysteem/weergave positie portier (open/gesloten)
→Blz. 391
■Controlelampje S-IPA in het instrumentenpaneel ( →Blz. 115)
Dit controlelampje gaat branden wanneer het stuurwiel automatis ch wordt
bediend door het Simple Intelligent Parking Assist-systeem. Nad at de rege-
ling wordt beëindigd, knippert het controlelampje korte tijd en dooft het vervol-
gens.
■ Pop-updisplay sonarsysteem
Als het Simple Intelligent Parking Assist-systeem in werking is en het sonar-
systeem een obstakel signaleert, verschijnt automatisch een pop -updisplay
van het sonarsysteem op het begeleidingsscherm ( →Blz. 391), ongeacht of
het sonarsysteem is in- of uitgeschakeld. ( →Blz. 390)
Begeleidingsscherm
1
2
3
4
5
6
7
PRIUS_OM_OM47B56E_(EE).book Page 419 Friday, July 29, 2016 1 1:35 AM

4214-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)■

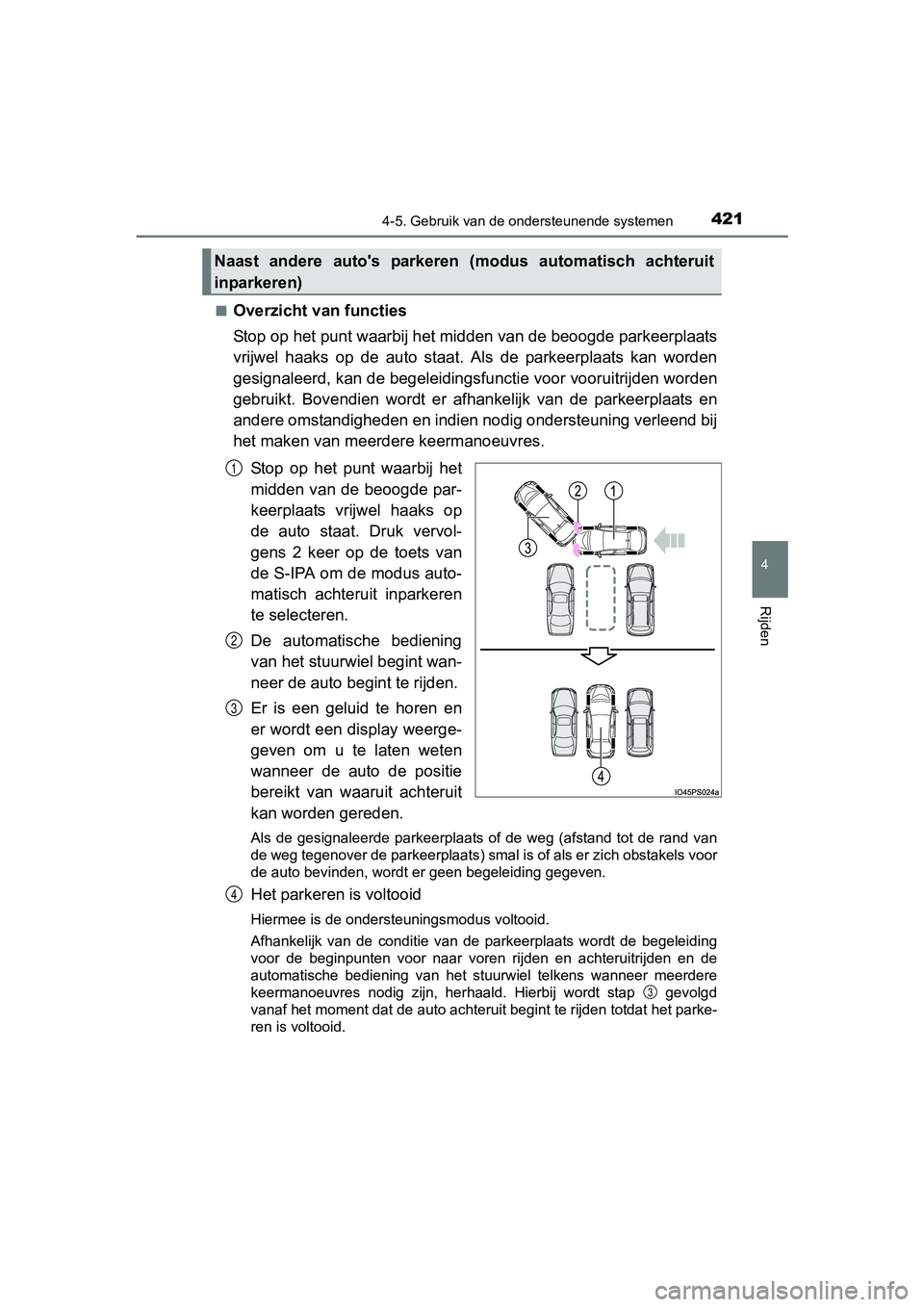

Overzicht van functies
Stop op het punt waarbij het mid
den van de beoogde parkeerplaat s
vrijwel haaks op de auto staat. Als de parkeerplaats kan worden
gesignaleerd, kan de begeleiding sfunctie voor vooruitrijden worden
gebruikt. Bovendien wordt er af hankelijk van de parkeerplaats en
andere omstandigheden en indien nodig ondersteuning verleend bi j
het maken van meerdere keermanoeuvres.
Stop op het punt waarbij het
midden van de beoogde par-
keerplaats vrijwel haaks op
de auto staat. Druk vervol-
gens 2 keer op de toets van
de S-IPA om de modus auto-
matisch achteruit inparkeren
te selecteren.
De automatische bediening
van het stuurwiel begint wan-
neer de auto begint te rijden.
Er is een geluid te horen en
er wordt een display weerge-
geven om u te laten weten
wanneer de auto de positie
bereikt van waaruit achteruit
kan worden gereden.
Als de gesignaleerde parkeerplaats of de weg (afstand tot de rand van
de weg tegenover de parkeerplaats) smal is of als er zich obsta kels voor
de auto bevinden, wordt er geen begeleiding gegeven.
Het parkeren is voltooid
Hiermee is de ondersteuningsmodus voltooid.
Afhankelijk van de conditie van de parkeerplaats wordt de begel eiding
voor de beginpunten voor naar voren rijden en achteruitrijden e n de
automatische bediening van het stuurwiel telkens wanneer meerde re
keermanoeuvres nodig zijn, herhaald. Hierbij wordt stap gevolg d
vanaf het moment dat de auto achteruit begint te rijden totdat het parke-
ren is voltooid.
Naast andere auto's parkeren ( modus automatisch achteruit
inparkeren)
1
2
3
4
3
PRIUS_OM_OM47B56E_(EE).book Page 421 Friday, July 29, 2016 1 1:35 AM

4224-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)■
Parkeren
Stop op het punt waarbij het
midden van de beoogde par-
keerplaats vrijwel haaks op
de auto staat. Druk vervol-
gens 2 keer op de toets van
de S-IPA en controleer of het
display op het multi-informa-
tiedisplay terugkeert naar
“Back-in Parking” (achteruit
inparkeren).
●Controleer het gebied in
de richting van de pijl die
de richting van de automa-
tische bediening van het
stuurwiel en de beoogde
parkeerplaats op het dis-
play aangeeft visueel.
● Iedere keer dat er op de toets van de S-IPA wordt gedrukt, wij-
zigt de modus. ( →Blz. 418)
● Wanneer de selectiehendel niet in stand D of B staat of wan-
neer de rijsnelheid is gesignale erd, kan door het indrukken van
de toets van de S-IPA niet worden overgeschakeld naar de
weergave “Back-in Parking” (achteruit inparkeren).
● De richtingaanwijzerschakelaar ( →Blz. 274) kan worden
bediend om te selecteren of u lin ksaf of rechtsaf wilt parkeren.
● Het systeem kan niet worde n gebruikt wanneer de parkeer-
plaats smal is of wanneer de ondersteuningsregeling onvol-
doende ruimte heeft om te werken. Raadpleeg de informatie
op het multi-informatiedisplay om naar een andere parkeer-
plaats te gaan.
1
PRIUS_OM_OM47B56E_(EE).book Page 422 Friday, July 29, 2016 1 1:35 AM
