2017 TOYOTA C_HR HYBRID Bruksanvisningar (in Swedish)

571-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE
Montera bilbarnstolen i bilen efter att följande punkter har bekräftats.
■Reglementen för bilbarnstolar
Använd en bilbarnstol som uppfyller ECE R44
*1 eller ECE R129*1,2.
Följande godkännandemärke visas på bilbarnstolar som följer stan-
darden.
Kontrollera att ett godkännandemä rke finns på bilbarnstolen.
Exempel på nummer på stan-
darder som visas Godkännandemärket ECE
R44
*3
Viktklassen för barnet som är
avsett för ett godkännande-
märke ECE R44 indikeras.
Godkännandemärket ECE
R129
*3
Klassen som baseras på det
aktuella barnets längd, såväl
som vikten för ett godkännan-
demärke enligt ECE R129
visas.
*1: ECE R44 och ECE R129 är FN:s reglemente för bilbarnstolar.
*2: Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
*3: Märket som visas kan variera beroende på produkten.
Bilbarnstol
1
2
OM10538SE.book Page 57 Thursday, November 24, 2016 6:41 PM

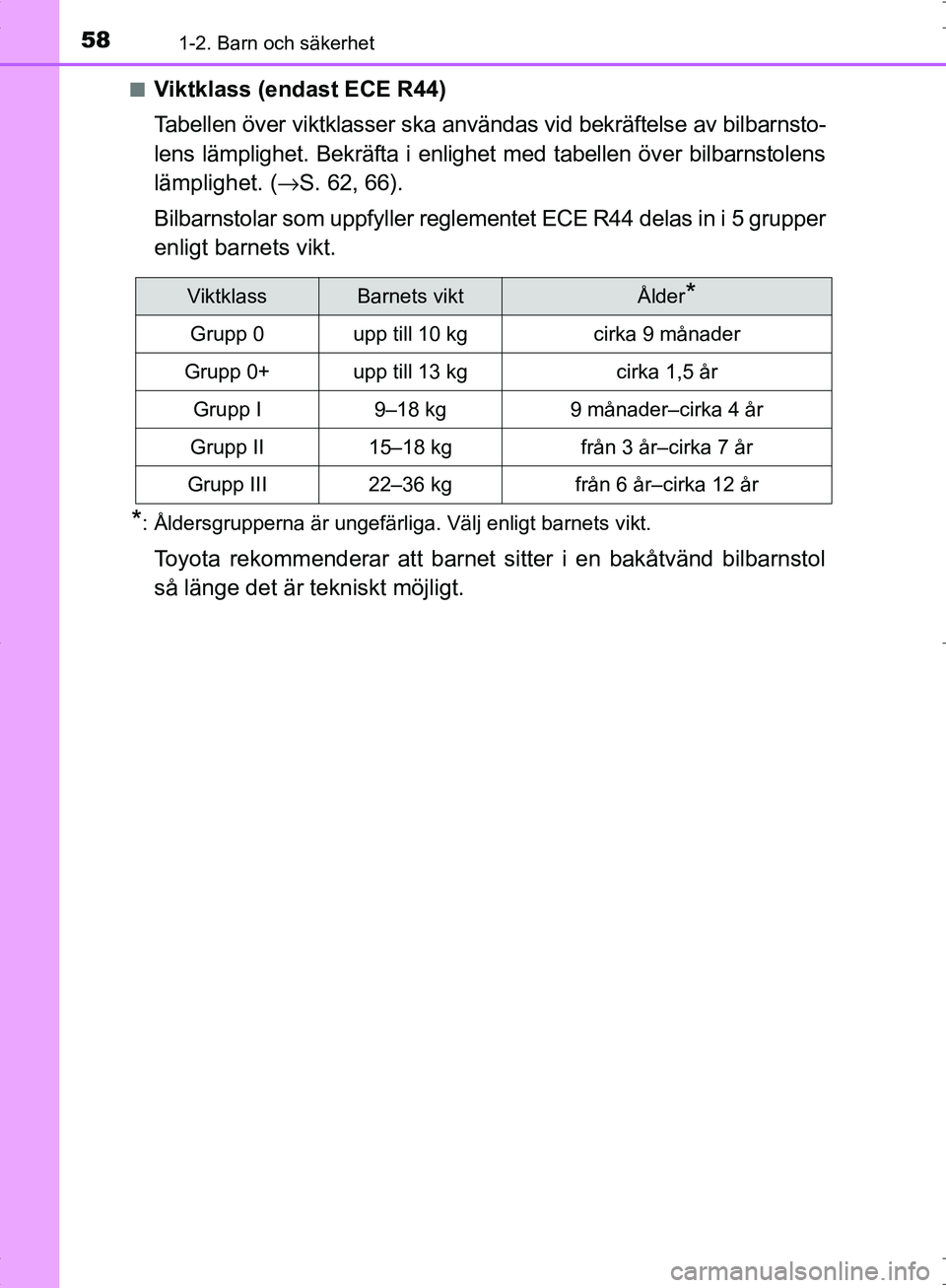

581-2. Barn och säkerhet
OM10538SE■
Viktklass (endast ECE R44)
Tabellen över viktklasser ska användas vid bekräftelse av bilbarnsto-
lens lämplighet. Bekräfta i enlighet med tabellen över bilbarnstolens
lämplighet. (
→S. 62, 66).
Bilbarnstolar som uppfyller reglementet ECE R44 delas in i 5 grupper
enligt barnets vikt.
*: Åldersgrupperna är ungefärliga. Välj enligt barnets vikt.
Toyota rekommenderar att barnet sitter i en bakåtvänd bilbarnstol
så länge det är tekniskt möjligt.
ViktklassBarnets viktÅlder*
Grupp 0upp till 10 kgcirka 9 månader
Grupp 0+upp till 13 kgcirka 1,5 år
Grupp I9–18 kg9 månader–cirka 4 år
Grupp II15–18 kgfrån 3 år–cirka 7 år
Grupp III22–36 kgfrån 6 år–cirka 12 år
OM10538SE.book Page 58 Thursday, November 24, 2016 6:41 PM

591-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE
VA R N I N G
■När du använder en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
● Modeller utan manuell i-/urkopplings-
kontakt för krockkudde:
Placera aldrig en bakåtvänd bilbarnstol
på framsätespassagerarens plats. Om
en olycka skulle inträffa kan den explo-
siva uppblåsningen av krockkudden på
passagerarsidan fram orsaka barnet
svåra eller livshotande skador.
OM10538SE.book Page 59 Thursday, November 24, 2016 6:41 PM

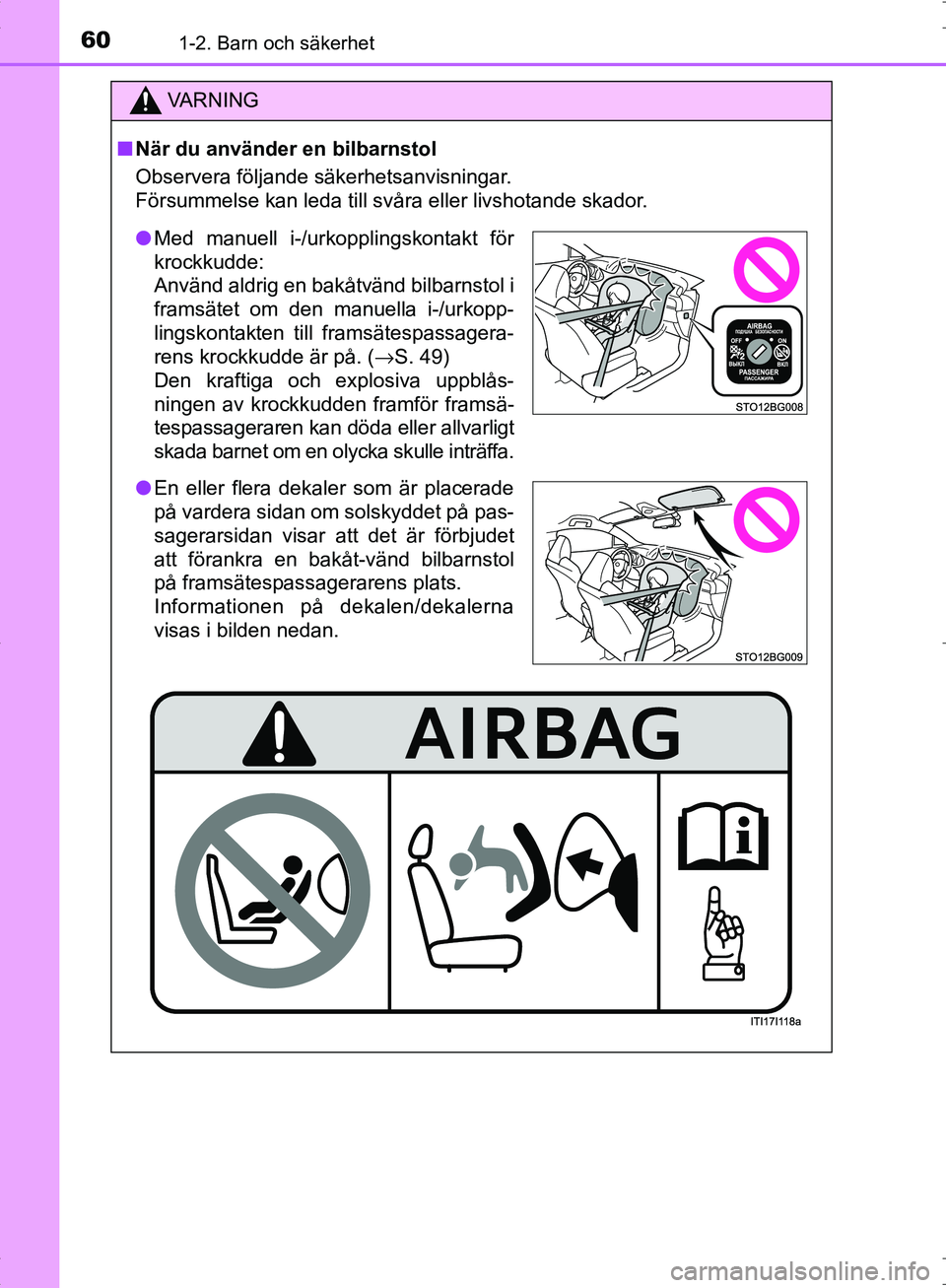

601-2. Barn och säkerhet
OM10538SE
VA R N I N G
■När du använder en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
● Med manuell i-/urkopplingskontakt för
krockkudde:
Använd aldrig en bakåtvänd bilbarnstol i
framsätet om den manuella i-/urkopp-
lingskontakten till framsätespassagera-
rens krockkudde är på. ( →S. 49)
Den kraftiga och explosiva uppblås-
ningen av krockkudden framför framsä-
tespassageraren kan döda eller allvarligt
skada barnet om en olycka skulle inträffa.
● En eller flera dekaler som är placerade
på vardera sidan om solskyddet på pas-
sagerarsidan visar att det är förbjudet
att förankra en bakåt-vänd bilbarnstol
på framsätespassagerarens plats.
Informationen på dekalen/dekalerna
visas i bilden nedan.
OM10538SE.book Page 60 Thursday, November 24, 2016 6:41 PM

611-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE
VA R N I N G
■När du använder en bilbarnstol
● När en bälteskudde har monterats ska du alltid kontrollera att axe\
lremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axe\
ln.
● Använd bilbarnstolar som är lämpliga för barnets ålder och storlek, och
montera den på baksätet.
●Om förarstolen hindrar att en bilbarnstol
förankras ordentligt ska bilbarnstolen
placeras på baksätets högra sida.
(→ S. 68)
OM10538SE.book Page 61 Thursday, November 24, 2016 6:41 PM

621-2. Barn och säkerhet
OM10538SE
◆Bekräfta möjliga platser för montering samt viktklasser för bilbarn-
stolar som monteras med säkerhetsbälte.Bekräfta motsvarande [Viktk lass] från barnets vikt (→S. 58)
(Exempel: 1) Om vikten är 12 kg, [Viktklass 0+]
(Exempel: 2) Om vikten är 15 kg, [Viktklass I]
Bekräfta och välj en lämplig och möjlig placering för bilbarnstolen
och motsvarande stoltyp från tabellen [Bilbarnstolar förankrade
med SÄKERHETSBÄLTE – Lämplighet och rekommendationer
för bilbarnstolar]. ( →S. 62)
◆Bilbarnstolar förankrade med SÄKERHETSBÄLTE – Lämplighet
och rekommendationer för bilbarnstolar
Om din bilbarnstol är av kategori n ”universal” kan du installera den
på platserna som anges under U eller UF i tabellen nedan (UF gäller
endast framåtvända bilbarnstolar). Kategori och viktklass för bil-
barnstolar återfinns i bilbarnstolens instruktionsbok.
Om din bilbarnstol inte är av kategorin ”universal” (eller om du inte
hittar information i tabellen nedan), se ”fordonslistan” för din bilbarn-
stol för uppgifter om lämplighet, eller kontakta leverantören av din
bilbarnstol.
Bilbarnstol som monteras med säkerhetsbälte
1
2
OM10538SE.book Page 62 Thursday, November 24, 2016 6:41 PM

631-2. Barn och säkerhet
1
Trygghet och säkerhet
OM10538SE
Vikt-
klasser
Stolens placering
Rekommende-
rade bilbarnstolar
Passagerarsäte framBaksäte
Utan
manuell i-/ urkopp-
lingskon-
takt för krock-
kudde:
Med manuell i-/ urkopplings-kontakt för
krockkudde
Ytter- platsI mittenManuell i-/
urkoppling
av krockkudde
ONOFF
0
Max.
10 kg XX
U
*1
L*1U
L X”TOYOTA G 0+,
BABY SAFE PLUS”
”TOYOTA MINI”
”TOYOTA G 0+,
BABY SAFE PLUS med SEAT BELT
FIXATION, BASE PLATFORM”
0+
Max.
13 kg
XX
U
*1
L*1U
L X
I
9 till
18 kg
XXU*1, 2U*2X ”TOYOTA DUO+”
II, III
15 till
36 kg X
XU*1, 2U*2X”TOYOTA KIDFIX
XP SICT”
(Kan monteras på bilens ISOFIX- fästen.)
OM10538SE.book Page 63 Thursday, November 24, 2016 6:41 PM

641-2. Barn och säkerhet
OM10538SE
Förklaring till bokstäver som förekommer i ovanstående tabell:
X: Ej lämplig placering av bilbarnstol för barn i denna viktgrupp.
U: Lämplig för bilbarnstol av ”universal” typ som är godkänd för denna viktklass.
L: Lämplig för kategorierna ”for donsspecifik”, ”begränsad” eller
”semiuniversal” som är godkända för denna viktklass.
*1: Justera ryggstödets vinkel till helt upprätt läge. Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett med funktion för höjdinställ-
ning ska det höjas till det översta läget.
*2: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, skadet tas bort.
Ställ annars in nackskyddet i det översta läget.
När vissa typer av bilbarnstolar mo nteras i baksätet kan säkerhets-
bältena eventuellt inte användas på rätt sätt på platserna bredvid
bilbarnstolen utan att de stör den, eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerh etsbälte sitter tätt över axeln och
lågt över höfterna. Om så inte är fallet, eller om det stör bilbarnsto-
len ska du flytta till en annan pl ats. Försummelse kan leda till svåra
eller livshotande skador.
