2017 TOYOTA AYGO sensor

291-1. För säkert bruk
1
Trygghet och säkerhet
OM99Q24SE
3-dörrarsmodeller
Komponenter i krockkuddesystemet
Framsätespassagerarens
krockkudde
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa
Sidokrockkuddar
Krockkuddesystem,
varningslampa
Sidokrockgardiner
(i förekommande fall)Sidokrocksensorer (bak)
(i förekommande fall)
Bältessträckare och
kraftbegränsare
Sidokrocksensorer
(framdörrar)
Förarens krockkudde
Krockkuddesensorer
Främre krocksensor1
2
3
4
5
6
7
8
9
10
11
12
OM99Q24SE.book Page 29 Frid
ay, April 28, 2017 10:18 AM

301-1. För säkert bruk
OM99Q24SE
5-dörrarsmodeller
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt.
Framsätespassagerarens
krockkudde
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa
Sidokrockkuddar
Krockkuddesystem,
varningslampa
Sidokrockgardiner
(i förekommande fall) Sidokrocksensorer (bak)
(i förekommande fall)
Sidokrocksensorer (fram)
Bältessträckare och
kraftbegränsare
Förarens krockkudde
Krockkuddesensorer
Främre krocksensor1
2
3
4
5
6
7
8
9
10
11
12
OM99Q24SE.book Page 30 Frid
ay, April 28, 2017 10:18 AM

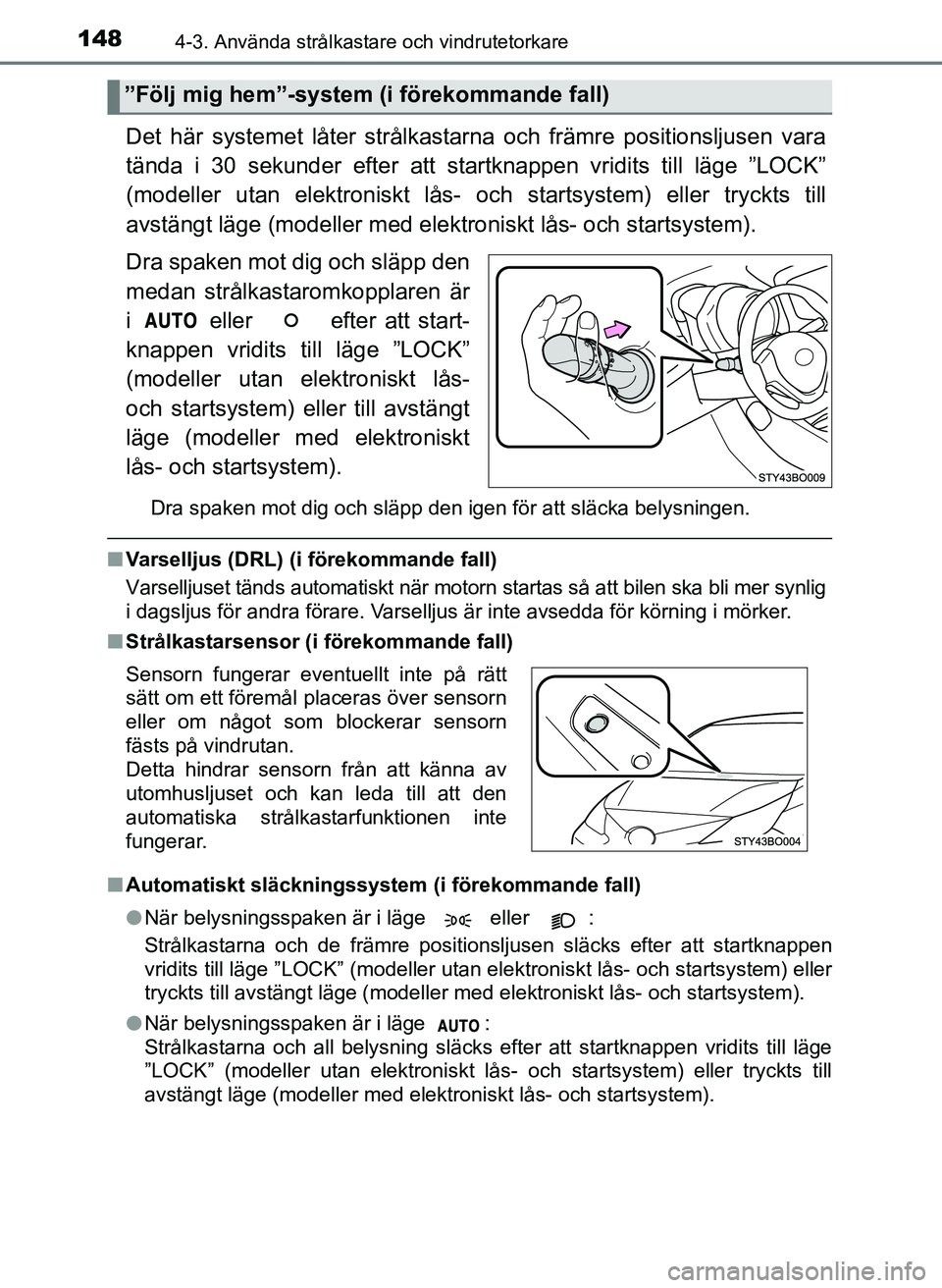

1484-3. Använda strålkastare och vindrutetorkare
OM99Q24SE
Det här systemet låter strålkastarna och främre positionsljusen vara
tända i 30 sekunder efter att startknappen vridits till läge ”LOCK”
(modeller utan elektroniskt lås- och startsystem) eller tryckts till
avstängt läge (modeller med elektr oniskt lås- och startsystem).
Dra spaken mot dig och släpp den
medan strålkastaromkopplaren är
i eller efter att start-
knappen vridits till läge ”LOCK”
(modeller utan elektroniskt lås-
och startsystem) eller till avstängt
läge (modeller med elektroniskt
lås- och startsystem).
Dra spaken mot dig och släpp den igen för att släcka belysningen.
n Varselljus (DRL) (i förekommande fall)
Varselljuset tänds automatiskt när motorn startas så att bilen ska bli mer synlig
i dagsljus för andra förare. Varselljus är inte avsedda för körning i mörker.
n Strålkastarsensor (i förekommande fall)
n Automatiskt släckningssystem (i förekommande fall)
l När belysningsspaken är i läge eller :
Strålkastarna och de främre positionsljusen släcks efter att startknappen
vridits till läge ”LOCK” (modeller utan elektroniskt lås- och startsystem) eller
tryckts till avstängt läge (modeller med elektroniskt lås- och startsystem).
l När belysningsspaken är i läge :
Strålkastarna och all belysning släcks efter att startknappen vridits till läge
”LOCK” (modeller utan elektroniskt lås- och startsystem) eller tryckts till
avstängt läge (modeller med elektroniskt lås- och startsystem).
”Följ mig hem”-system (i förekommande fall)
Sensorn fungerar eventuellt inte på rätt
sätt om ett föremål placeras över sensorn
eller om något som blockerar sensorn
fästs på vindrutan.
Detta hindrar sensorn från att känna av
utomhusljuset och kan leda till att den
automatiska strålkastarfunktionen inte
fungerar.
OM99Q24SE.book Page 148 Friday, April 28, 2017 10:18 AM

1614-5. Toyota Safety Sense
4
Körning
OM99Q24SE
Det aktiva krockskyddssystemet är utrustad med en sofistikerad dator
som spelar in vissa data, t.ex.: • Gaspedalens status
• Bromsstatus
• Bilens hastighet
• Driftstatus för funktionerna i det aktiva krockskyddssystemet
• Information (t.ex. avståndet och den relativa hastigheten mellan din
bil och framförvarande bil eller andra föremål)
Det aktiva krockskyddssystemet spelar inte in samtal, ljud eller bilder.
l Användning av data
Toyota kan komma att använda data som spelats in i denna dator
för att diagnostisera funktionss törningar, bedriva forskning och
utveckling, samt fö rbättra kvaliteten.
Toyota kommer inte att yppa inspel ade data till tredje part, förutom:
• Med tillstånd från bilens ägare, eller med tillstånd från leasingta-
garen om bilen är leasad
• Som svar på en formell begäran från polis, domstol eller myndighet
• För bruk av Toyota i domstolsfall
• För forskning, då uppgifterna inte är knutna t ill en specifik bil eller
bilägare
Frontsensorn är placerad på vind-
rutans övre del. Den består av två
typer av sensorer, var och en kän-
ner av den information som
behövs för att körstödssystemen
ska kunna fungera. Lasersensorer
Kamerasensor
Inspelning av fordonsdata
Frontsensor
1
2
OM99Q24SE.book Page 161 Friday, April 28, 2017 10:18 AM

1624-5. Toyota Safety Sense
OM99Q24SE
VA R N I N G
nFrontsensor
Frontsensorn använder laser för att känna av fordon framför din bil. Front-
sensorn är klassificerad som en laserprodukt i klass 1M enligt standarden
IEC 60825-1. Under normala användningsförhållanden är dessa \
lasrar inte
skadliga för det nakna ögat. Det är emellertid nödvändigt att observera föl-
jande säkerhetsåtgärder.
Undlåtelse kan resultera i blindhet eller svåra synskador.
l Gör aldrig försök att ta isär frontsensorn (t.ex. ta bort li nserna) för att undvika
att utsättas för farlig laserstrålning. I isärtaget skick klassificeras frontsensorn
som en laserprodukt i klass 3B enligt standarden IEC 60825-1. Klass 3B-las-
rar är farliga och innebär risk för ögonskador vid direkt exponering.
l Gör inga försök att se in i frontsensorn med förstoringsglas, mikroskop
eller andra optiska instrument inom ett avstånd av under 100 meter.
Laserklass, dekal
Laser, informationsdekal
Laserstrålningsdata Max. medelstyrka: 45 mW
Pulsens varaktighet: 33 ns
Våglängd: 905 nm
Avvikelse (horisontell  vertikal): 28°  12°
OM99Q24SE.book Page 162 Friday, April 28, 2017 10:18 AM

1634-5. Toyota Safety Sense
4
Körning
OM99Q24SE
VA R N I N G
nUndvik funktionsstörning i frontsensorn
Observera följande säkerhetsanvisningar.
Frontsensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren. Om vindrutan är smutsig eller täckt av en oljig
hinna, vattendroppar, snö etc, ska den rengöras. Om vindrutans insida
framför frontsensorn är smutsig ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning för ytterligare uppgifter.
l Om det är stor skillnad mellan utetemperaturen och temperaturen i kupén,
t.ex. på vintern, kan vindrutan lätt bli immig. Om delen av vindrutan som är
framför frontsensorn blir immig eller täckt av kondens eller is tänds eventu-
ellt varningslampan PCS och systemet stängs tillfälligt av. I sådant fall ska
du ta bort imman med vindrutans avimningsfunktion ( Sid. 260, 266)
lFäst inga dekaler, t.ex. transparenta de-
kaler eller andra föremål framför front-
sensorn på vindrutans utsida (skuggad
yta på bilden).
A: Från vindrutans övre del till cirka
10 cm under frontsensorns nedre del
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från mitten på frontsen-
sorn)
l Du ska varken installera eller fästa nå-
got föremål under frontsensorn på vind-
rutans insida (skuggad yta på bilden).
A: Cirka 10 cm (från frontsensorns ne-
dre del)
B: Cirka 20 cm (Cirka 10 cm till höger och vänster om mitten på främre
sensorn)
OM99Q24SE.book Page 163 Friday, April 28, 2017 10:18 AM

1644-5. Toyota Safety Sense
OM99Q24SE
VA R N I N G
lOm den del av vindrutan som är framfö r frontsensorn är täckt med vatten-
droppar ska du ta bort dem med vindrutetorkarna. Om vattendropparna
inte blir helt borttagna minskas eventuellt frontsensorns funktion.
l Om vindrutetorkarna inte helt kan avlägsna vattendropparna från ytan på
vindrutan framför frontsensorn ska torkarbladen bytas ut.
Om torkarbladen behöver bytas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken.
Om vindrutan behöver ersättas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Montera inte en antenn framför sensorn.
l Se till att frontsensorn inte blir våt.
l Se till att starkt ljus inte skiner in i frontsensorn.
l Se till att frontsensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Om linsen är smutsig eller skadad bör du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Utsätt inte frontsensorn för hårda stötar.
l Ändra inte frontsensorns installerade läge eller riktning, och ta inte bort den.
l Ta inte isär frontsensorn.
l Montera inga elektroniska enheter eller enhet som avger starka elektriska
fält nära frontsensorn.
l Gör inga anpassningar av delar i bilen i närheten av frontsensorn (den
invändiga backspegeln, solskydden, etc) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
blockerar frontsensorn. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning för att få mer information.
l Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att frontsensorn inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
l Fäst ingenting och lägg inga föremål på instrumentbräd\
an.
n Monteringsyta för fron tsensor på vindrutan
Om vindrutan lätt blir immig kan rutan runt frontsensorn vara varm på\
grund
av att värmaren är igång. Om rutan vidrörs kan brännskado\
r uppstå.
OM99Q24SE.book Page 164 Friday, April 28, 2017 10:18 AM

165
4
4-5. Toyota Safety Sense
Körning
OM99Q24SE
PCS (aktivt krockskyddssystem)
uVarning i det aktiva krockskyddssystemet
Om systemet bedömer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och
indikatorn för PCS-aktivering
blinkar för att uppmana föraren
att göra en undanmanöver.
uBromsassistans i det aktiva krockskyddssystemet
Om systemet bedömer att sannolikhet en av en frontalkrock med ett
annat fordon är hög tillf ör systemet starkare bromskraft i förhållande
till hur kraftigt bromspedalen trampas ned.
uBromsning i det aktiva krockskyddssystemet
Om systemet bedömer at t sannolikheten av en frontalkrock är hög
varnas föraren av systemet. Om systemet bedömer att sannolikhe-
ten av en kollision är extremt hög ansätts bromsarna automatiskt
för att bidra till att minska hastigheten vid kollisionen.
: I förekommande fall
Det aktiva krockskyddssystemet använder frontsensorn till att
känna av fordon framför din bil. När systemet bedömer att sanno-
likheten för en frontalkrock med e tt annat fordon är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon är extremt hög ansä tts bromsarna automatiskt för
att bidra till att en kollision undviks eller bidra till att minska stö-
ten mot de åkande och mot bilen vid en kollision.
Det aktiva krockskyddet kan inakti veras/aktiveras och inställningen
för varningen kan ändras. ( Sid. 168)
OM99Q24SE.book Page 165 Friday, April 28, 2017 10:18 AM
